STM32F103C8T6移植F103ZET6

于 2025-01-15 17:49:09 发布
阅读量492 收藏 7
点赞数 7
文章标签： stm32 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qjqwbyxy/article/details/145165212
版权



1.remove startup_stm32f10x_md.s，添加remove startup_stm32f10x_hd.s

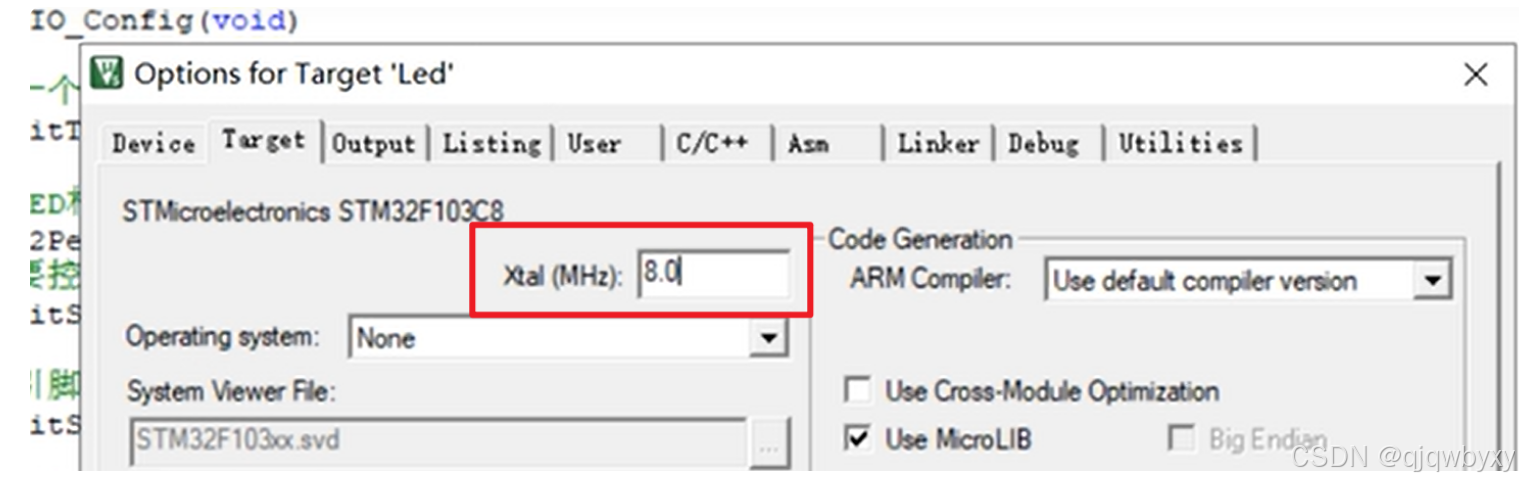

2.晶振由8.0改为12.0

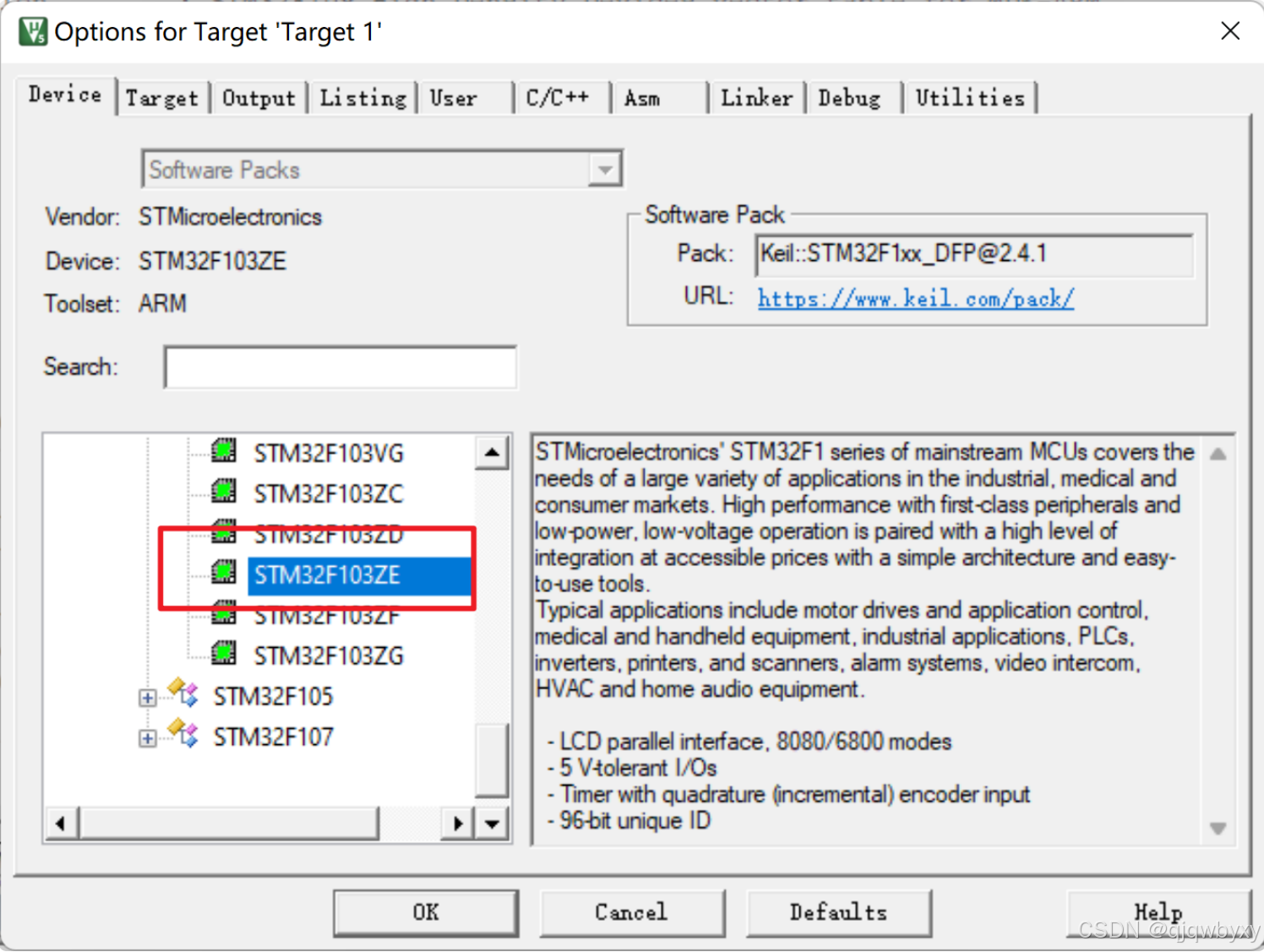

    本人keil此部分为灰色无法修改，尝试在device中修改了下芯片型号也可以正常运行

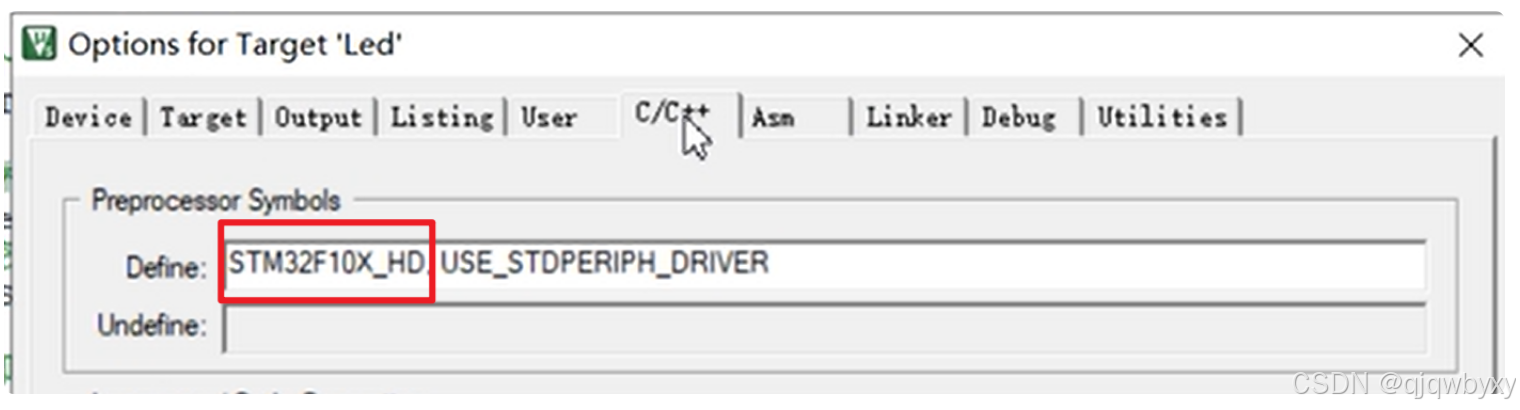

3.C/C++中将MD改为HD（but本人Define仅有后面一项，把前面加上了）STM32F10X_HD

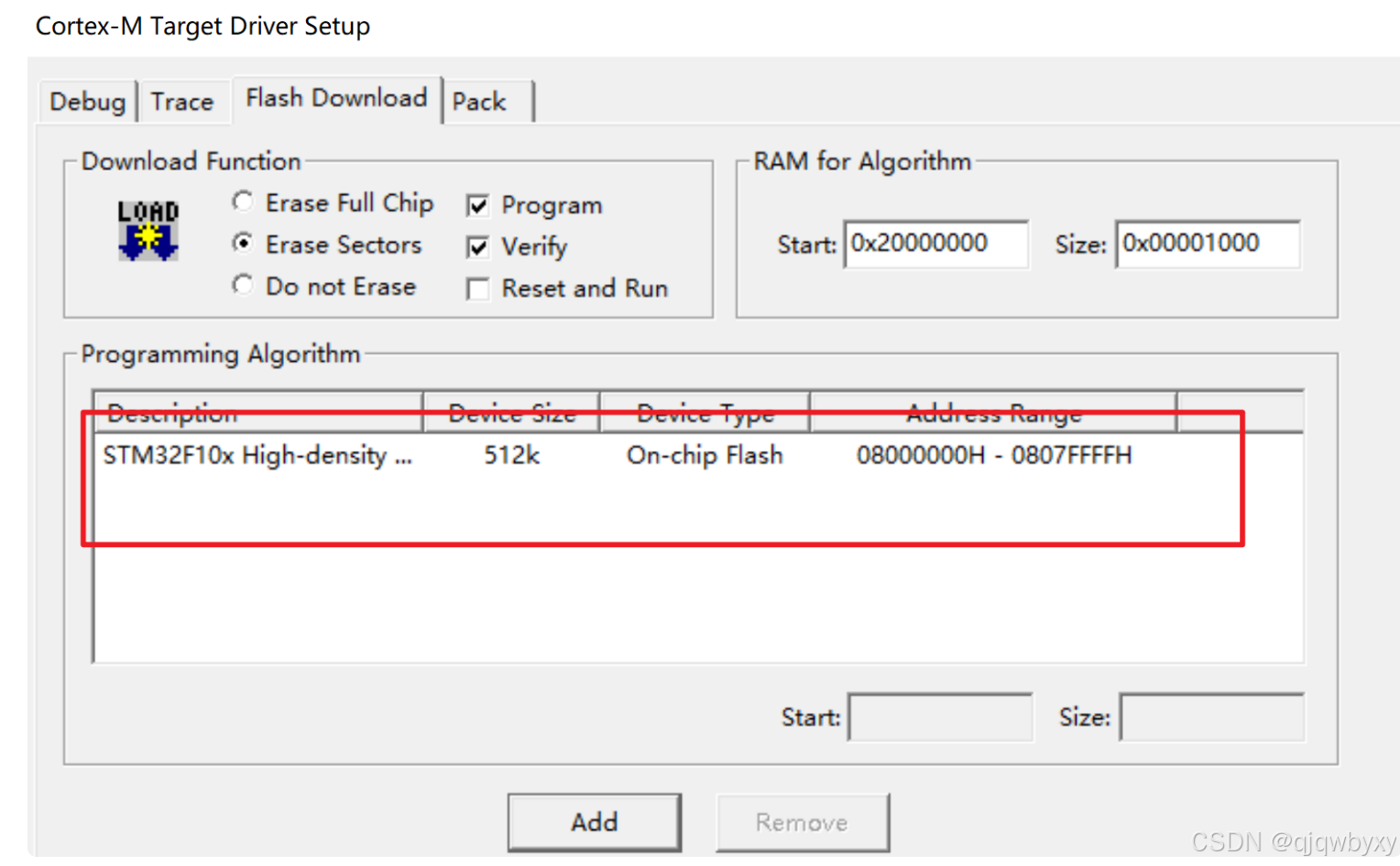

4.最后可以再检查下debug这里是否更改了，如为自动更改需再手动更改一下

遇到的问题：

试了下可以移植成功，用串口成功下载，但是单片机断电再上电或者按下复位键后不会再次执行芯片里的程序，BOOT0和BOOT1均已接地
参考优快云尝试初始化前＋1s延时无作用
最后单独供电复位可以正常运行！！
