LTDC/DMA2D——液晶显示

1.显示器的基本参数

(1) 像素
像素是组成图像的最基本单元要素，显示器的像素指它成像最小的点。

(2) 分辨率
一些嵌入式设备的显示器常常以“行像素值 x列像素值”表示屏幕的分辨率。如分辨率 800x480表示该显示器的每一行有 800 个像素点，每一列有 480 个像素点，也可理解为有 800列，480 行。

(3) 色彩深度
色彩深度指显示器的每个像素点能表示多少种颜色，一般用“位”(bit)来表示。如单色屏的每个像素点能表示亮或灭两种状态(即实际上能显示 2 种颜色)，用 1 个数据位就可以表示像素点的所有状态，所以它的色彩深度为 1bit，其它常见的显示屏色深为16bit、24bit。

(4) 显示器尺寸
显示器的大小一般以英寸表示，如 5英寸、21 英寸、24 英寸等，这个长度是指屏幕对角线的长度， 通过显示器的对角线长度及长宽比可确定显示器的实际长宽尺寸。

(5) 点距
点距指两个相邻像素点之间的距离，它会影响画质的细腻度及观看距离，相同尺寸的屏幕，若分辨率越高，则点距越小，画质越细腻。如现在有些手机的屏幕分辨率比电脑显示器的还大，这是手机屏幕点距小的原因；LED 点阵显示屏的点距一般都比较大，所以适合远距离观看。

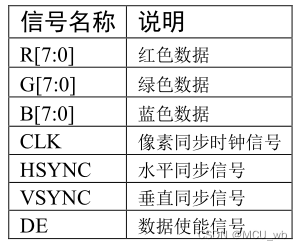

2.液晶面板的控制信号线

(1) RGB信号线

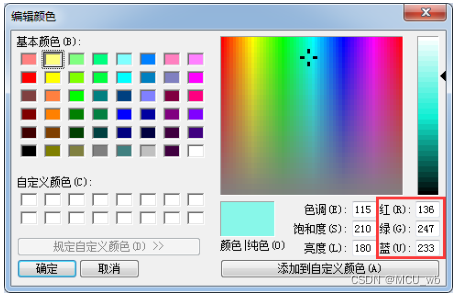

RGB信号线各有 8 根，分别用于表示液晶屏一个像素点的红、绿、蓝颜色分量。使用红绿蓝颜色分量来表示颜色是一种通用的做法，打开 Windows 系统自带的画板调色工具，可看到颜色的红绿蓝分量值。常见的颜色表示会在“RGB”后面附带各个颜色分量值的数据位数，如 RGB565表示红绿蓝的数据线数分别为 5、6、5根，一共为 16个数据位，可表示 2^16 种颜色；而这个液晶屏的种颜色分量的数据线都有 8 根，所以它支持 RGB888 格式，一共 24位数据线，可表示的颜色为 2^24种。

(2) 同步时钟信号 CLK
液晶屏与外部使用同步通讯方式，以 CLK 信号作为同步时钟，在同步时钟的驱动下，每个时钟传输一个像素点数据。

(3) 水平同步信号 HSYNC
水平同步信号 HSYNC(Horizontal Sync)用于表示液晶屏一行像素数据的传输结束，每传输完成液晶屏的一行像素数据时，HSYNC 会发生电平跳变，如分辨率为 800x480 的显示屏(800 列，480 行)，传输一帧的图像 HSYNC的电平会跳变 480 次。

(4) 垂直同步信号 VSYNC
垂直同步信号 VSYNC(Vertical Sync)用于表示液晶屏一帧像素数据的传输结束，每传输完成一帧像素数据时，VSYNC会发生电平跳变。其中“帧”是图像的单位，一幅图像称为一帧，在液晶屏中，一帧指一个完整屏液晶像素点。人们常常用“帧/秒”来表示液晶屏的刷新特性，即液晶屏每秒可以显示多少帧图像，如液晶屏以 60 帧/秒的速率运行时，VSYNC每秒钟电平会跳变 60 次。

(5) 数据使能信号 DE
数据使能信号 DE(Data Enable)用于表示数据的有效性，当 DE 信号线为高电平时，RGB信号线表示的数据有效。

3. 液晶数据传输时序
