（《机器学习》完整版系列）第13章 半监督学习——13.3 标记传播算法（亲和矩阵、伪概率标记矩阵、能量函数）

标记传播算法是图半监督学习，对图定义一个亲和矩阵，借用物理学中的概念，定义能量函数，对样本集$D_u$进行“批量”预测：最优值在能量最小处。
作标记矩阵：“真实”标记矩阵——>概率标记矩阵——>伪概率标记矩阵
再基于伪概率标记矩阵作迭代式。

标记传播算法

将样本抽象为点，则可构建图$G=(V,E)$，任意两点${\mathbf{x}}_i,{\mathbf{x}}_j$均有一条边连接，边上的权重由高斯函数定义【西瓜书式(13.11)】，反映两样本（两点）的相似度（亲和度），图中与${\mathbf{x}}_i$相连的部分构成子图$G_i$，由此定义一个亲和矩阵$\mathbf{W}$，矩阵中元素记为$(\mathbf{W}{)}_{ij}=w_{ij}$。 与${\mathbf{x}}_i$有连接的子图中用式(13.38)第1式（含$w_{ii}=1$），否则用第2式（即为0））。
$$\begin{array}{r}{w}_{ij}=\{\begin{array}{ll}\exp \left(\frac{-||{\mathbf{x}}_i-{\mathbf{x}}_j|{|}_2^2}{2{\sigma }^2}\right),& \text{当xj∈Gi}\\ 0,& \text{其他情况}\end{array}\end{array}\text{\hspace{1em}(13.38)}$$
显然，亲和度$w_{ij}\in [0,1]$。

对于二分类问题，通常是先获得预测值$f(\mathbf{x})$，再根据其符号进行分类，即$\hat{y}=\mathrm{sgn}(f(\mathbf{x}))$。

由亲和度定义知，当${\mathbf{x}}_i$与${\mathbf{x}}_j$相似度高时，则亲和度$w_{ij}$大，好的预测$f$应使其差异度小（即$|f({\mathbf{x}}_i)-f({\mathbf{x}}_j)|$小），反之亦然。

因而可以认为
$$\begin{array}{r}{w}_{ij}(f({\mathbf{x}}_i)-f({\mathbf{x}}_j){)}^2\end{array}\text{\hspace{1em}(13.39)}$$
具有某种平衡（相互转化），即具有物理学中能量的特性。理解：如$ab=1(a>0,b>0)$，若$a$变大，则$b$变小，它俩具有“守恒”关系，类似于能量守恒：此消彼长。

将图$G$中所有的式(13.39)累加起来，借用物理学中的概念，称它为能量函数（对于二次型通常配上$\frac{1}{2}$，是为了求导后没有系数）。
$$\begin{array}{rl}E[f]& =\frac{1}{2}\sum _{i=1}^m\sum _{j=1}^m(w_{ij}(f({\mathbf{x}}_i)-f({\mathbf{x}}_j){)}^2\end{array}\text{\hspace{1em}(13.40)}$$

引入矩阵记号，则得【西瓜书式(13.12)】，即
$$\begin{array}{rl}E[f]& ={\mathbf{f}}^{\mathrm{T}}(\mathbf{D}-\mathbf{W})\mathbf{f}\end{array}\text{\hspace{1em}(13.41)}$$

设图$G=(V,E)$是基于$D=D_l\cup D_u$构建的，将向量$\mathbf{f}$及矩阵$\mathbf{D},\mathbf{W}$按$D=D_l\cup D_u$分解，则有【西瓜书式(13.13)】。

已知${\mathbf{f}}_l=(y_1;y_2;\cdots ;y_l)$，求${\mathbf{f}}_u$，即对样本集$D_u$进行“批量”预测：
最优值在能量最小处，即$\frac{\partial E[f]}{\partial {\mathbf{f}}_u}=0$，则可得到【西瓜书p.302】的矩阵推导，从而得到对未标记样本的预测${\mathbf{f}}_u$，即【西瓜书式(13.17)】。 这就是标记传播算法：

（i）基于$D=D_l\cup D_u$可构建一个图$G=(V,E)$，这个图是全连接的，即每对样本$({\mathbf{x}}_i,{\mathbf{x}}_j)$均有一条边；

（ii）由于样本属性已知，故可从样本的相似度计算出边的权重（【西瓜书式(13.11)】），从而得到图的亲和矩阵；

（iii）构造预测函数$f$在图上的能量函数$E[f]$，并用矩阵表示（【西瓜书式(13.12)】）；

（iv）以最小化能量函数为目标：已知${\mathbf{f}}_l=(y_1;y_2;\cdots ;y_l)$，而${\mathbf{f}}_u$满足$\frac{\partial E[f]}{\partial {\mathbf{f}}_u}=0$；

（v）得到【西瓜书式(13.17)】，由其计算出${\mathbf{f}}_u$实现$D_u$的分类。

下面将上述方法推广到多分类（$n=|\mathcal{Y}|$）：

（1）作标记矩阵

（i）“真实”标记矩阵$\mathbf{Y}$

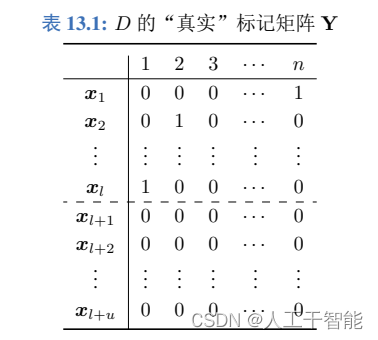

其中，表13.1 的表头为类别（以类别编号代表），左侧为$D$的样本排列，其编号次序为先$D_l$再$D_u$，表体即为标记矩阵$\mathbf{Y}$，该矩阵被虚线分为两部分：上半部分对应于$D_l$，下半部分对应于$D_u$。

与表13.1 对应的“真实”标记矩阵$\mathbf{Y}$之所以打上引号，是因为： 上半部分对应于$D_l$的真实标记，每行为“独1向量”：表示该行样本的分类结果$c({\mathbf{x}}_i)=j$（1所在的列为类别$j$），而下半部分对应于$D_u$，设它全为0，这并不真实。 若以样本${\mathbf{x}}_i$所在的行的最大值对应的列$j$，作为该样本的类别预测值，显然，对$D_l$中的样本，预测的正确率为100%，而对$D_u$中的样本它随机给定类别（由于整行是等值0），故它只是真实反映了已标记样本的分类情况，而对未标记样本起不了分类作用。

（ii）概率标记矩阵$\mathbf{P}$

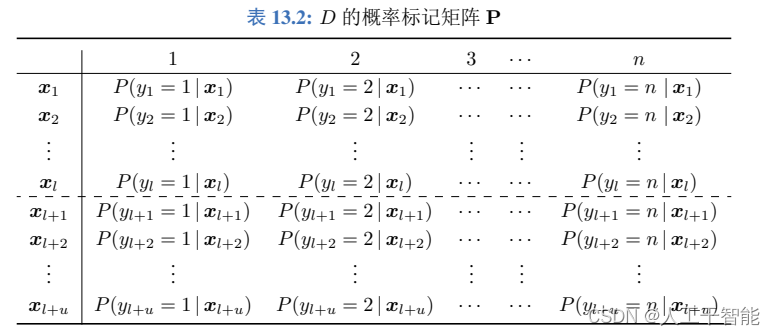

表13.2 只是将表13.1 中的元素（常数0或1）换成了概率$P$，即该矩阵第$i$行、第$j$列的元素为$P_{ij}=P(y_i=j|{\mathbf{x}}_i)$，基于该矩阵的类别预测函数为：$j^{\ast }=\underset{j}{\mathrm{argmax}}P(y_i=j|{\mathbf{x}}_i)$。

当最大值多个时，则最优为随机地取其一，下同。

（iii）伪概率标记矩阵$\mathbf{F}$

所谓“伪概率”，即是性质类似于概率，但不满足“和为1”，当然，通过“概率化”可以实现满足“和为1”。

记该矩阵第$i$行、第$j$列的元素为$f_i^j$，则基于该矩阵的类别预测函数为：$j^{\ast }=\underset{j}{\mathrm{argmax}}{f}_i^j$。

（2）迭代式

“真实”标记矩阵$\mathbf{Y}$是个常数矩阵，我们不去讨论，假定当前的概率标记矩阵为${\mathbf{P}}^t$，我们寻找更好的${\mathbf{P}}^{t+1}$。

我们先看一个生活中的问题：“你不认识他，如何判断他的观点？”，通常可以以其朋友们的喜好来判断他的观点，越是要好的朋友越是观点相同。 我们也可依该方法考察样本${\mathbf{x}}_i$属于$k$类的概率$P(y_i=k|{\mathbf{x}}_i)$，${\mathbf{x}}_i$的朋友圈为$G_i$，在图$G=(V,E)$的亲和矩阵中，$w_{ij}$视为${\mathbf{x}}_j$与${\mathbf{x}}_i$的关系权重（朋友间的亲疏程度），在到达$t+1$时刻，已知${\mathbf{x}}_i$的朋友圈$G_i$中的每个${\mathbf{x}}_j$的“观点”（${\mathbf{x}}_j$属于$k$类的概率$P^t(y_j=k|{\mathbf{x}}_j)$（含$j=i$）），并且朋友间的亲疏程度$w_{ij}$保持不变，则可由该方法调整对${\mathbf{x}}_i$的“认识”（修正上次的“认识”）：${\mathbf{x}}_i$属于$k$类的概率为
$$\begin{array}{rl}{P}^{t+1}(y_i=k|{\mathbf{x}}_i)& =\sum _{j=1}^m\frac{w_{ij}}{{\sum }_{j=1}^m{w}_{ij}}{P}^t(y_j=k|{\mathbf{x}}_j)\\ & =\sum _{j=1}^m\frac{w_{ij}}{d_i}{P}^t(y_j=k|{\mathbf{x}}_j)\\ & =\frac{1}{d_i}\sum _{j=1}^m{w}_{ij}{P}^t(y_j=k|{\mathbf{x}}_j)\\ & =\frac{1}{d_i}{\mathbf{w}}_i{\mathbf{P}}_k^t\end{array}\text{\hspace{1em}(13.42)}$$
其中，$d_i={\sum }_{j=1}^m{w}_{ij}$，${\mathbf{w}}_i$为亲和矩阵$\mathbf{W}$的第$i$行，${\mathbf{P}}_k^t$为当前的概率标记矩阵${\mathbf{P}}^t$的第$k$列。

式(13.42)改写为
$$\begin{array}{rl}{d}_i{P}_{ik}^{t+1}& ={\mathbf{w}}_i{\mathbf{P}}_k^t\end{array}\text{\hspace{1em}(13.43)}$$

对式(13.43)左侧应用向量与矩阵（学习一些公式及其推导技巧）中的式(A28)，右侧应用向量与矩阵（学习一些公式及其推导技巧）中的式(A16)，让$i,k$变化形成二维表（矩阵）
$$\begin{array}{rl}([d_i{P}_{ik}^{t+1}{]}_{ik})& =([{\mathbf{w}}_i{\mathbf{P}}_k^t{]}_{ik})\\ \mathbf{D}{\mathbf{P}}^{t+1}& =\mathbf{W}{\mathbf{P}}^t\end{array}\text{\hspace{1em}(13.44)}$$
其中，$\mathbf{D}=\mathrm{diag}(d_1,d_2,\cdots ,d_m)$。

进一步变形
$$\begin{array}{rl}{\mathbf{P}}^{t+1}& ={\mathbf{D}}^{-1}\mathbf{W}{\mathbf{P}}^t\\ & =\mathbf{S}{\mathbf{P}}^t\end{array}\text{\hspace{1em}(13.45)}$$
其中，$\mathbf{S}={\mathbf{D}}^{-1}\mathbf{W}$。

式(13.45)很像“等比数列”：其极限即为所求的不动点。 由式(13.42)知，它是“公比”$\frac{1}{d_i}{\mathbf{w}}_i$小于1的“等比数列”（严格地讲，这里要依向量${\mathbf{w}}_i$拆成子系列去讨论，也比较容易，从略），故它收敛，也即矩阵${\mathbf{P}}^{t+1}$中每个元素都收敛，该矩阵系列收敛。

（3）可行的迭代式

迭代式(13.45)中，$\mathbf{S}$已知（因数据集中的样本属性已知，故基于属性的亲和矩阵已知，即$w_{ij},d_i={\sum }_{j=1}^m{w}_{ij}$已知），然而，迭代的起点矩阵${\mathbf{P}}^0$并不知道，故使用该迭代碰到了困难。 下面我们基于该迭代进行相关改造。

i.\ 若使用伪概率标记矩阵$\mathbf{F}$取代概率标记矩阵$\mathbf{P}$，则可设${\mathbf{F}}^0=\mathbf{Y}$，因为“真实”标记矩阵$\mathbf{Y}$就是个伪概率标记矩阵（虚线下的行全为0，不满足概率的“和为1”），故可用作迭代的起点。

ii.\ 以对称的$\mathbf{S}={\mathbf{D}}^{-\frac{1}{2}}\mathbf{W}{\mathbf{D}}^{-\frac{1}{2}}$取代$\mathbf{S}={\mathbf{D}}^{-1}\mathbf{W}$，这是因为矩阵$\mathbf{W}$的主对角线占优（主对角线上的值为1，非主对角线上的元素为小于1的非负数），由向量与矩阵（学习一些公式及其推导技巧）中的式(A28)及式(A32)知，这两种变换在主对角线上表现一致，故这种替代具有合理性（误差小），注：这种替换是数值计算的常用技巧。 这样，式(13.45)变为
$$\begin{array}{rl}{\mathbf{F}}^{t+1}& =\mathbf{S}{\mathbf{F}}^t\end{array}\text{\hspace{1em}(13.46)}$$
其中，$\mathbf{S}={\mathbf{D}}^{-\frac{1}{2}}\mathbf{W}{\mathbf{D}}^{-\frac{1}{2}}$，对角矩阵的幂易求（直接对主对角线元素求幂），如：${\mathbf{D}}^{-\frac{1}{2}}=\mathrm{diag}(d_1^{-\frac{1}{2}},d_2^{-\frac{1}{2}},,\cdots ,d_{l+u}^{-\frac{1}{2}})$。

iii.\ “真实”标记矩阵$\mathbf{Y}$除作为$\mathbf{F}$的初始值外，还应起监督作用：每次$\mathbf{F}$迭代时，让它以一定的权重向$\mathbf{Y}$靠，迭代式(13.46)调整为【西瓜书式(13.19)】：
$$\begin{array}{rl}{\mathbf{F}}^{t+1}& =\alpha \mathbf{S}{\mathbf{F}}^t+(1-\alpha )\mathbf{Y}\end{array}\text{\hspace{1em}(13.47)}$$
其中，$\alpha \in (0,1)$为超参数。

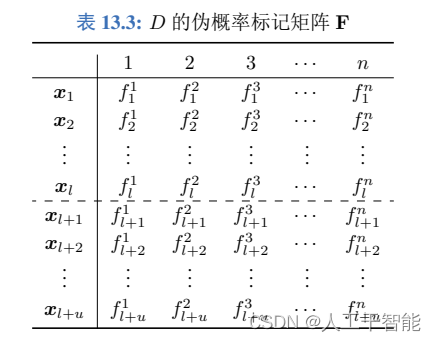

iv\ 对式(13.47)取极限即得${\mathbf{F}}^{\ast }$【西瓜书式(13.20)】，由${\mathbf{F}}^{\ast }$矩阵对应的表13.3
即可获得$D_u$中样本的分类，即在对应的表13.3 中取样本${\mathbf{x}}_i$所在的行，找到最大的$f_i^j$，对应的$j$列即为其类别。 从而实现了对$D_u$样本集“批量”预测。

比较【西瓜书式(13.20)】与【西瓜书式(13.17)】，二者形式上一样，即前者为后者的推广。

综上，多分类迭代标记传播算法总结成【西瓜书图13.5】，其中，第5至8句，可以改为直接求${\mathbf{F}}^{\ast }$【西瓜书式(13.20)】，但需要计算矩阵的逆$(\mathbf{I}-\alpha \mathbf{S}{)}^{-1}$。
