在继续深入之前，我们先来解决上一篇中的遗留问题：

我们默认不设置顶点的时候，绘制的图形是整个 canvas 范围，但是 WebGL 并不支持四边形图元，那么我们原本的绘制范围是如何界定的呢？

因为三角形是基本图元，而 Canvas 画布本身是一个四边形，所以我们需要使用两个三角形的顶点进行绘制，这也是 gl-renderer 默认的顶点数据，它相当于：

renderer.setMeshData([
  {
    positions: [[-1, -1, 0], [1, -1, 0], [1, 1, 0], [-1, 1, 0]],
    cells: [[0, 1, 3], [3, 1, 2]],
  },
]);

如下图所示，我们用两个三角形来完成四边形的绘制。实际上，任意二维简单多边形^[1]都可以剖分成若干个三角形，然后进行绘制，这个过程在数学上叫做三角剖分。

用 WebGL 绘制平面图形，三角剖分是一种基本的方法。不过这个问题我们可以留待后续的文章详细讲解。在这一讲我们先回到片段着色器部分，来谈谈利用着色器或者说利用 GPU 进行造型绘图的基本原理和方法。

与上一讲一样，我们通过动手代码实践来理解，先从简单的开始。

最简单的单色绘制，在上一讲已经说过了，比如下面的代码，将整个绘图区绘制为黑色：

const canvas = document.querySelector('canvas');
const renderer = new GlRenderer(canvas, {webgl2: true});

const fragment = `#version 300 es
precision highp float;
out vec4 FragColor;
void main() {
  FragColor = vec4(0, 0, 0, 1);
}
`;
const program = renderer.compileSync(fragment);
renderer.useProgram(program);
renderer.render();

下面我们稍微修改一下代码：

const canvas = document.querySelector('canvas');
const renderer = new GlRenderer(canvas, {webgl2: true});

const fragment = `#version 300 es
precision highp float;
out vec4 FragColor;
uniform vec2 resolution;
void main() {
  vec2 st = gl_FragCoord.xy / resolution;
  FragColor = vec4(0, 0, 0, 1);
  if(st.x > 0.5) {
    FragColor = vec4(1, 1, 1, 1);
  }
}
`;
const program = renderer.compileSync(fragment);
renderer.useProgram(program);
renderer.uniforms.resolution = [canvas.width, canvas.height];
renderer.render();

上面的代码很好理解，我们判断 x 坐标大于 0.5 时，输出颜色白色，否则为黑色。这样我们得到如下的效果：上面的代码，我们用if(st.x > 0.5)来判断黑白分界线，实际上我们有更简单的办法：

#version 300 es
precision highp float;
out vec4 FragColor;
uniform vec2 resolution;
void main() {
  vec2 st = gl_FragCoord.xy / resolution;
  FragColor.rgb = step(0.5, st.x) * vec3(1.0);
  FragColor.a = 1.0;
}

https://code.juejin.cn/pen/7100850170283163656

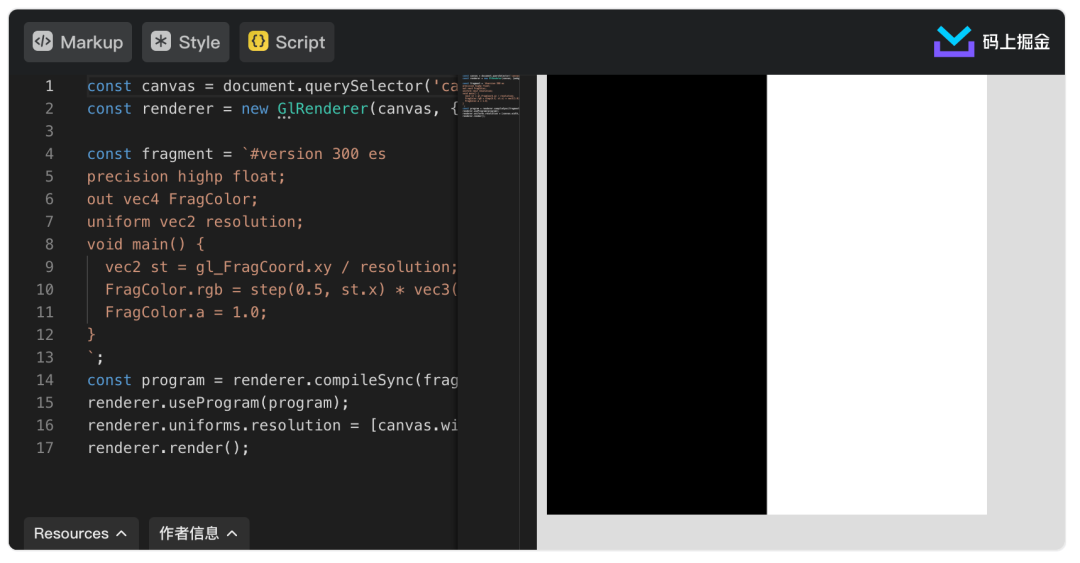

这里我们用step函数来代替if语句，step(x, y)是阶梯函数，当 y 小于 x 时值为 0，y 大于等于 x 时值为 1。

在着色器中，step是一个非常好用的函数，可以使用它来绘制不同的图形。

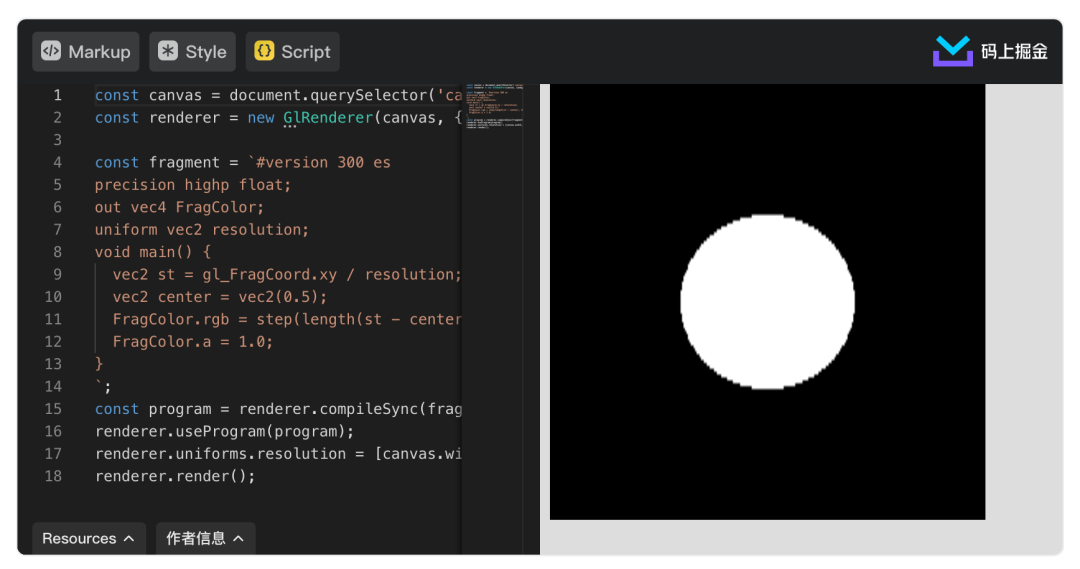

比如下面这个例子通过step绘制一个圆形：

#version 300 es
precision highp float;
out vec4 FragColor;
uniform vec2 resolution;
void main() {
  vec2 st = gl_FragCoord.xy / resolution;
  vec2 center = vec2(0.5);
  FragColor.rgb = step(length(st - center), 0.2) * vec3(1.0);
  FragColor.a = 1.0;
}

https://code.juejin.cn/pen/7100852428756484103

消锯齿

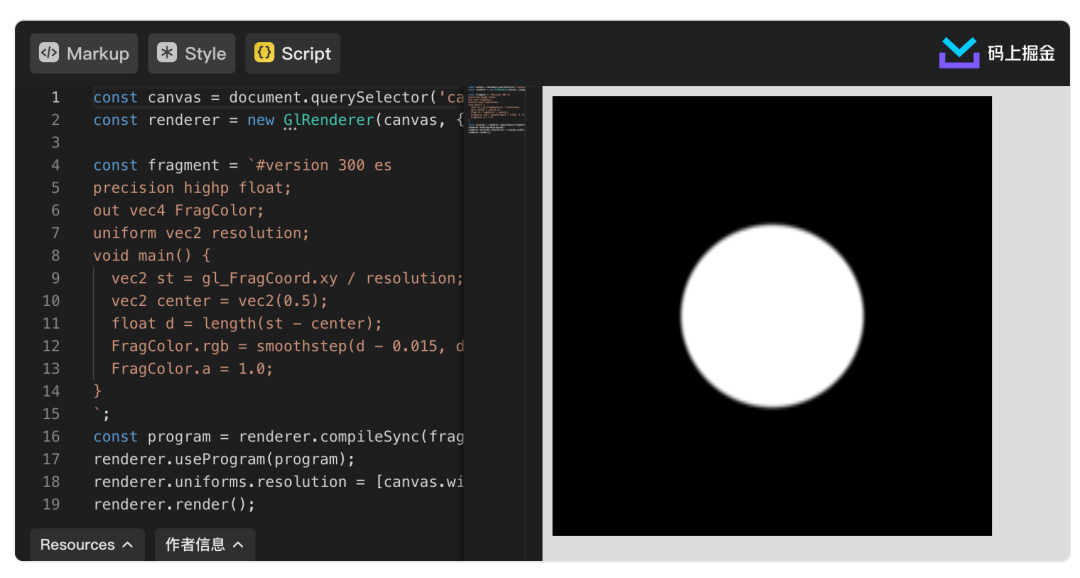

直接用step绘制曲线，容易产生锯齿，我们可以通过smoothstep来消除锯齿：

#version 300 es
precision highp float;
out vec4 FragColor;
uniform vec2 resolution;
void main() {
  vec2 st = gl_FragCoord.xy / resolution;
  vec2 center = vec2(0.5);
  float d = length(st - center);
  FragColor.rgb = smoothstep(d - 0.015, d, 0.2) * vec3(1.0);
  FragColor.a = 1.0;
}

https://code.juejin.cn/pen/7100853943923638280

smoothstep 对阶梯函数进行了平滑处理，它在范围的上下限之间进行插值。

通过两个 step 相减或者两个 smoothstep 相减的技巧，可以用来画线，例如我们修改一下上面的代码：

#version 300 es
precision highp float;
out vec4 FragColor;
uniform vec2 resolution;
void main() {
  vec2 st = gl_FragCoord.xy / resolution;
  vec2 center = vec2(0.5);
  float d = length(st - center);
  FragColor.rgb = (smoothstep(d - 0.015, d, 0.2) - smoothstep(d, d + 0.015, 0.18)) * vec3(1.0);
  FragColor.a = 1.0;
}

就可以绘制一个圆环：我们可以将这个技巧封装成一个通用函数：

float stroke(float d, float d0, float w, float smth) {
  float th = 0.5 * w;
  smth = smth * w;
  float start = d0 - th;
  float end = d0 + th;
  return smoothstep(start, start + smth, d) - smoothstep(end - smth, end, d);
}

它的第一个参数接受一个距离量，第二个参数在指定距离的等距线附近绘制，第三个参数表示绘制宽度，第四个参数是平滑比率。

这样我们就可以用stroke来画线了，只要我们能把距离定义出来，比如下面的代码绘制了一条 x=0.5 的直线：

void main() {
  vec2 st = gl_FragCoord.xy / resolution;
  float d = stroke(st.x, 0.5, 0.02, 0.1);
  FragColor.rgb = d * vec3(1.0);
  FragColor.a = 1.0;
}

https://code.juejin.cn/pen/7100857056361447454

这种利用距离来构图的思路叫做距离场构图法。下面的代码绘制了y=x的直线和y=4*(x-0.5)**2的抛物线：

https://code.juejin.cn/pen/7100862005245902884

在这一讲的最后，留给大家一个作业，用距离场构图法来绘制一条正弦曲线，要求至少绘制 3 个周期，你知道如何绘制吗？如果你做出来了，可以把代码分享到原文链接中的评论区。

参考资料

[1]

简单多边形: https://www.baike.com/wiki/%E7%AE%80%E5%8D%95%E5%A4%9A%E8%BE%B9%E5%BD%A2/19923903?view_id=mywnwdgq41c00
