说明：

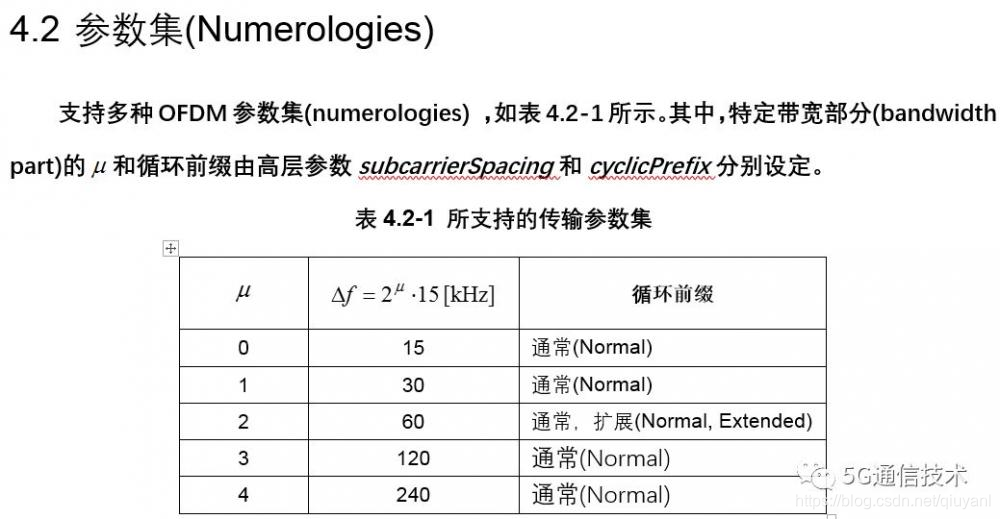

根据TR38.802，5G系统中的Numerology采用子载波间隔和CP开销来定义。

5G支持多种Numerologies，多种子载波间隔是由基本的子载波间隔采用整数N扩展而成的，即15KHz的偶数倍，如上表所示。



其中，15/3060KHz用于6GHz以下频段，60/120/240KHz用于6 GHz以上频段。



TR38.802中规定，可扩展子载波间隔至少从15KHz到480KHz，但R15规范中不采用480KHz。虽然假定在较高的载波频率下不使用较小的子载波间隔，但是所使用的Numerology可以独立于频段进行选择。

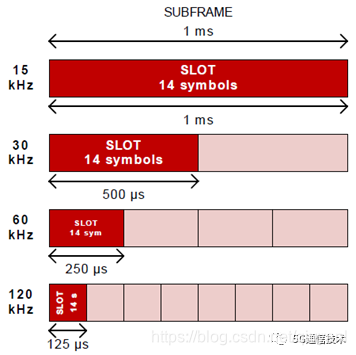

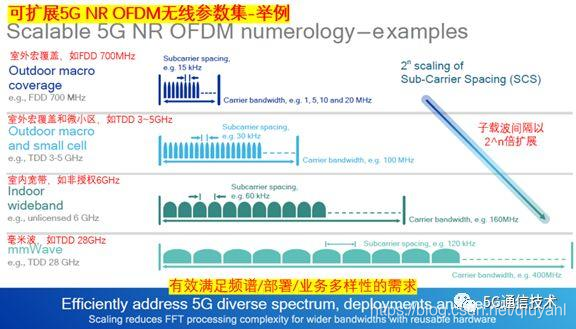

可扩展的子载波间隔便于根据业务和覆盖场景灵活部署，Qualcomm文档描述并举例如下：

在这里插入图片描述

Bandwidth Part (即BWP)是5G NR中的一个重要概念，不同BWP可以采用不同的参数集，即不同的子载波间隔。

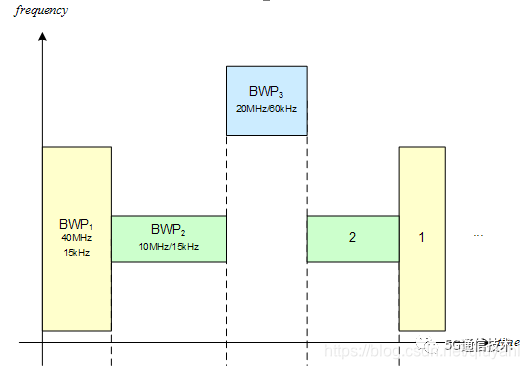

请参见TS38.300中6.10节Bandwidth Adaptation部分的描述及图6.10-1 BWP自适应的例子。
在这里插入图片描述

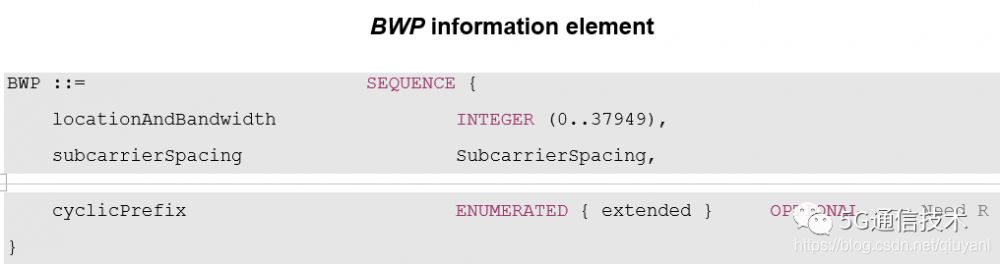

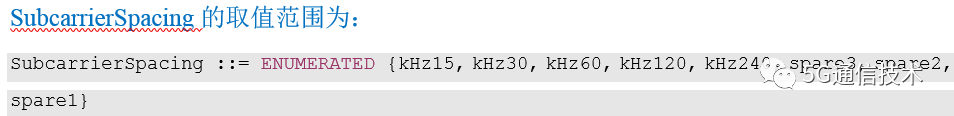

TS38.331中，BWP消息单元中SCS和CP的信息如下：

在这里插入图片描述

cyclicPrefix：指示该BWP是否使用扩展CP。不设定时，UE使用Normal CP。所有参数集都支持Normal CP和时隙格式。扩展CP仅适用于60KHz子载波间隔(请参见TS38.211第4.2.2节)。



subcarrierSpacing：BWP中的子载波间隔(SCS)用于所有信道和参考信号，除非别的地方另有明确配置。SCS对应于TS38.211第4.2-1节。KHz15对应于µ=0，kHz30 对应于µ=1，以此类推。

6GHz以下取值为15、30和60KHz，6GHz以上取值为60和120KHz。

在这里插入图片描述

参考文献：

ercial Reality，2017/12

Keysight，Understanding the 5G NR Physical Layer，2017/11

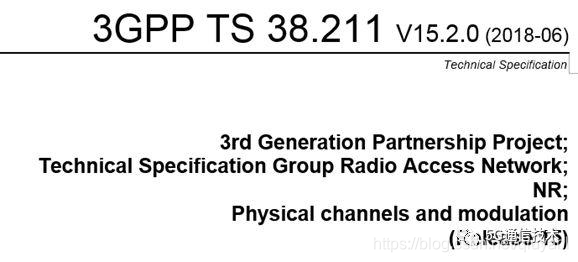

TS38.211，Physical channels and modulation(Release 15)，V15.1.0 (2018-03)

TS38.211，Physical channels and modulation(Release 15)，V15.2.0 (2018-06)

TS38.331，Radio Resource Control (RRC) protocol specification(Release 15)，V15.2.1 (2018-06)

Ericsson, 5G NEW RADIO : Designing For The Future
