谷歌MediaPipe KNIFT的打包

如果刚开始接入，环境配置可以看我的另一篇文章 如果你已经配置了环境，出现了一些问题，也可以参考一下。

谷歌官方Mediapipe KNIFT文档写的操作步骤看着很简单，但是我每执行一条命令，都会错误，解决一个错误就要半天甚至两天时间，真的无语。

谷歌Github存放Mediapipe的项目，里面只有facedetection、facemesh、hands这3个例子项目，是可以用Android Studio运行的，打开路径是mediapipe\examples\android\solutions，把根目录下的res文件夹复制到你想打包的module里就行了。

前言

有些童鞋会跟我一样linux小白，命令不会，也没用过linux电脑（ps：其实我几年前看过一点点的linux特别基础的命令，装过Ubuntu玩玩，现在居然现在用上了），其实不用慌，打开“此电脑”(就是win + E快捷键)，在地址栏里输入\\wsl$回车，就会进到wsl虚拟机目录了，所以下面有些修改文件命令，文件拷贝都可以在这里弄，是不是很简单咧。其实我是喜欢敲命令的，感觉比鼠标点还快一些，顺便复习。

如果有些命令报 Permission denied的错误，就是你没权限，命令前面加sudo

有些童鞋可能不懂linux的环境，这里要强调一下，谷歌官网操作的bazel命令，一定要在你的mediapipe目录下执行，就是当前目录下必须有WORKSPACE文件的目录下，你问我为什么，因为WORKSPACE文件就是整个项目的配置文件，就跟Android项目根目录下的build.gradle一样。

我之前想看一下是java怎么调用knift里面的so库和模型的，就反编译了谷歌官方demo apk，其实里面的代码很简单，就一个Java文件，反正你是修改不了里面的c/c++源码的，只能看到里面相机申请权限和相机开启加载模型。如果你懒得反编译，可以看看我反编译之后的项目代码文件 ，其实这个很有用，后面你调试模型的时候，直接打新模型替换就好，不用每次跑bazel命令等半天，或者只是修改模型文件名顺序，直接在Android Studio里修改，我真是个小机灵鬼。如果你打apk成功了，也可以不用打aar包，谷歌官网打aar包的操作是有！！问！！题！！，是不会打成功的，你打apk包解压再拷贝也是一样的。

步骤1.打包apk

执行下面两行命令，很重要啊，官网解释了，默认是opencv3，打apk包前要切到opencv4，这两条命令是修改两个配置文件的opencv的版本号，不然打apk包的时候会错误，或者你运行的时候闪退，报so库的错误

sed -i -e 's:3.4.3/opencv-3.4.3:4.0.1/opencv-4.0.1:g' WORKSPACE

再执行

sed -i -e 's:libopencv_java3:libopencv_java4:g' third_party/opencv_android.BUILD

好了，开始执行下面两条命令打包apk了

bazel build -c opt --config=android_arm64 mediapipe/examples/android/src/java/com/google/mediapipe/apps/templatematchingcpu:templatematchingcpu

bazel build -c opt --fat_apk_cpu=arm64-v8a,armeabi-v7a mediapipe/examples/android/src/java/com/google/mediapipe/apps/templatematchingcpu:templatematchingcpu

上面打apk包的第二条命令，跟官网有点区别，最末尾那里不能加templatematchingcpu.apk，不然命令报错找不到该文件，因为那个路径下有BUILD文件，谷歌已经帮你配置好了。

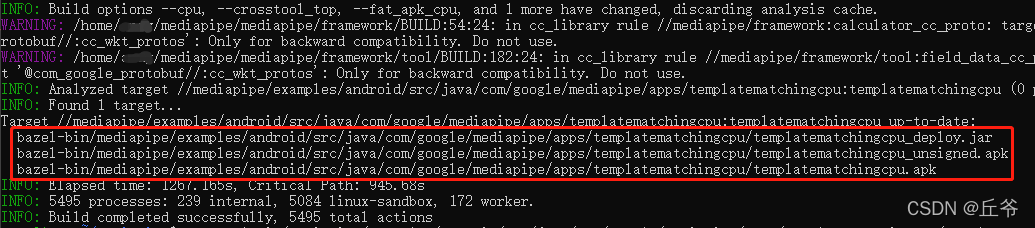

成功之后，会显示apk的路径，这样你就可以拿到apk了

看到 红框框里的templatematchingcpu.apk了吧，这就是新打包出来的路径。

上面opencv从3切到4，打完apk之后一定要切回opencv3，不然后面打模型的时候，app运行又报错，运行下面两行命令切回来。

sed -i -e 's:4.0.1/opencv-4.0.1:3.4.3/opencv-3.4.3:g' WORKSPACE

sed -i -e 's:libopencv_java4:libopencv_java3:g' third_party/opencv_android.BUILD

步骤2.安装apk

如果你按谷歌官网那里直接命令安装，可能安装不了，找不到设备，应该是wsl找不到设备，但是windows是可以找到的，上面前言说的打开“此电脑”(就是win + E快捷键)，在地址栏里输入\\wsl$回车，进入到wsl的目录可以按windows那样操作。

bazel-bin在windows这里是看不到了里面的子目录和子文件的，所以要用命令把apk复制出来先。

sudo cp mediapipe/examples/android/src/java/com/google/mediapipe/apps/templatematchingcpu/templatematchingcpu.apk ./

就会把apk复制到当前目录下，然后在windows刚才打开的那里的目录，刷新一下就看到了。如果你电脑已经配置了apk环境变量，直接在当前目录下（省得你输入一大串的地址），按住shift键，右键鼠标打开powershell，在powershell里输入命令安装

adb install -r templatematchingcpu.apk

好吧，你没有配置adb环境变量，你可以拷贝到u盘或者别的存储介质里啊，你都拿到apk了。

步骤3.打包识别模型

打包模型之前，确保opencv版本一定要切回opencv3，就在上面步骤1那里切回来，不然app运行会出错。

在mediapipe目录下新建my_template文件夹，

mkdir my_template

在打开my_template文件夹

cd my_template

在里面分别新建image和output两个文件夹

mkdir image

mkdir output

目录结构如下

这三个目录文件名，可以不不用按我的来的，你喜欢咋来就咋来，image是目标图片存放地方，output文件是模型输出地方。

把你要识别的图片复制到image图片里，你反正都用windows打开wsl目录结构了，直接把png图片复制进去就行，其实上面的新建目录你也可以按windows操作那样新建。 可以多张图片，图片可以不用很大，我的每张图片100kb左右。

输入下面两行命令（记得切回到mediapipe目录），开始打包pb模型文件，

bazel build -c opt --define MEDIAPIPE_DISABLE_GPU=1 mediapipe/examples/desktop/template_matching:template_matching_tflite


bazel-bin/mediapipe/examples/desktop/template_matching/template_matching_tflite --calculator_graph_config_file=mediapipe/graphs/template_matching/index_building.pbtxt --input_side_packets="file_directory=my_template/image,file_suffix=png,output_index_filename=my_template/output/knift_index.pb"

把knift_index.pb文件复制到mediapipe\models目录下覆盖原来旧的，可以用cp命令复制，也可以用windows操作复制。

打开mediapipe\models\knift_labelmap.txt，修改里面的模型名字，必须跟图片名字一样（不带.png），用linux的vim命令修改（可以看看另一篇文章的操作），或者你在上面前言那里已经打开了Android项目代码，到时候放模型的时候，在Android工程里改这个文件也行。名字跟图片名字保持一致，如下图：

然后执行上面步骤2打包新的apk，或者直接把.pb模型文件放进安卓工程里直接替换

注意：1.打包模型前，必须是opencv3，打包apk前是opencv4

2.图片格式是png的，打包模型的第二条命令里指定的是png，不然运行apk报错崩溃

--------------------------------------- 分割线 ----------------------------------

你可能会遇到的问题：

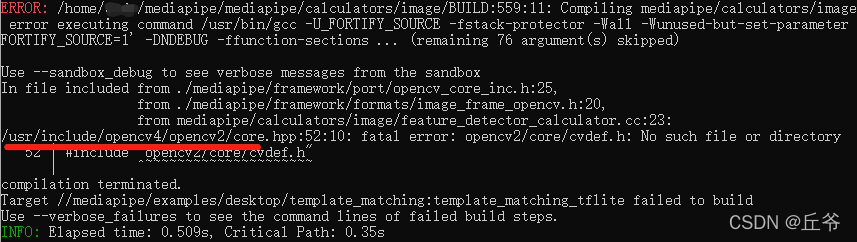

问题1：找不到opencv2问题，No such file or directory #include "opencv2/core/cvdef.h"

 解决办法：我看了安装目录，opencv4里有包含opencv2，但是你总不能把所有opencv2的include前面加opencv4吧，那海量的c文件改到啥时候，想到之前配opencv环境是看其他博客配置的，然后在mediapipe目录下，运行setup_opencv.sh，执行下面命令，自动帮你配置opencv环境，然后就可以打包模型了。

sudo ./setup_opencv.sh

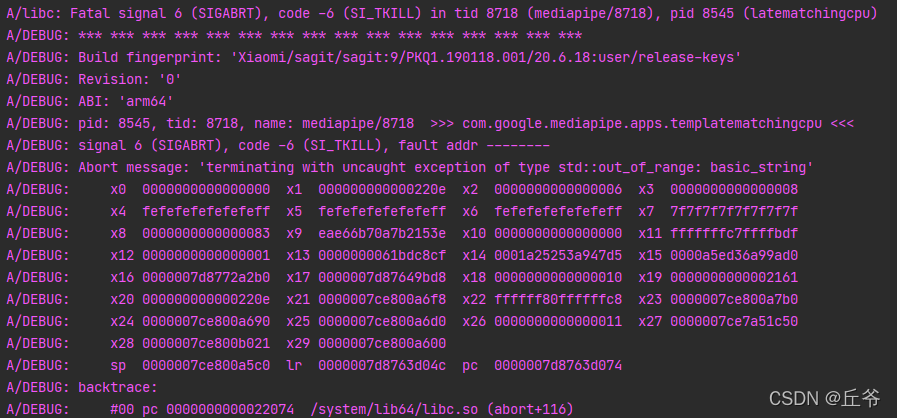

问题2：app运行崩溃报错，Fatal signal 6 (SIGABRT),code -6 (SI_TKILL) in tid 8718 (mediapipe/8718), pid 8545 (latematchingcpu)

 解决办法：就是打包模型之前，按照上面步骤1，切回opencv3

打aar包

打包aar包，如果你按官网的操作步骤，一定打包不了，报错误找不到文件。

其实，你按上面的操作，先替换模型和修改txt文件后，再执行下面这行命令就可以打aar包了。

bazel build -c opt --strip=ALWAYS --host_crosstool_top=@bazel_tools//tools/cpp:toolchain --fat_apk_cpu=arm64-v8a,armeabi-v7a //mediapipe/examples/android/src/java/com/google/mediapipe/apps/templatematchingcpu

打包成功的成功之后，会显示INFO:Found 1 target...那里显示aar包所在的目录，使用上面步骤1的cp命令复制出来就可以了（复制命令的时候，把路径改成aar包的路径，别一点都不改啊）。

-------------------------------------------------以上操作结束-------------------------------------------------

后语

1.如果发现你电脑很卡，打开任务管理器，查看进程，发现Vmmem这个进程吃了很多内存，如果不用wsl了，可以用windows的“命令提示符”或者powershell，以管理员身份运行，

输入wsl --shutdown强行杀掉进程

2.如果打包apk，模型，aar等，一直卡在

Fetching @mave: Resolving and fetching the transitive closure of 29 artifact(s).

这里，解决办法看我的上一篇博客的后续

3.你会发现识别是识别成功了，但是名字对应不上，我也不知道打包模型的时候是根据什么顺序排序的，我反正没找到规律，你已经在上面前言那里拿到Android工程代码，在AS工具里直接在assets目录里那个txt文件调模型文件名的排序就可以了，不用重新打模型包。不然还是你自己用bazel打apk包跑一次。找到排序规律了的童鞋，可以评论区说一下。

4.如果你觉得识别点不够，去官网这里下载 识别keypoints，默认的是200，你可以下载其他的，比如TFLite model for up to 1000 keypoints，然后放到AS工程的assets里替换掉，名字改成knift_float.tflite，我实际测试效果，没多大用，点数高相机预览画面会变卡顿。也可以在wsl的目录mediapipe\examples\android\src\java\com\google\mediapipe\apps\templatematchingcpu里面修改BUILD文件配置。

5.如果你想修改pb和txt这两个文件名字，可以在mediapipe\examples\android\src\java\com\google\mediapipe\apps\templatematchingcpu的BULD文件里修改引用，再打包。我是为了快点跑成功，没有修改名字，所以要改名字的话，你可以自己摸索改一下。
