opengles3.0基础学习（一）

struct ESContext

{

   /// Put platform specific data here

   void       *platformData;



   /// Put your user data here...

   void       *userData;



   /// Window width

   GLint       width;



   /// Window height

   GLint       height;



#ifndef __APPLE__

   /// Display handle

   EGLNativeDisplayType eglNativeDisplay;



   /// Window handle

   EGLNativeWindowType  eglNativeWindow;



   /// EGL display

   EGLDisplay  eglDisplay;



   /// EGL context

   EGLContext  eglContext;



   /// EGL surface

   EGLSurface  eglSurface;

#endif



   /// Callbacks

   void ( ESCALLBACK *drawFunc ) ( ESContext * );

   void ( ESCALLBACK *shutdownFunc ) ( ESContext * );

   void ( ESCALLBACK *keyFunc ) ( ESContext *, unsigned char, int, int );

   void ( ESCALLBACK *updateFunc ) ( ESContext *, float deltaTime );

};



GLboolean ESUTIL_API esCreateWindow ( ESContext *esContext, const char *title, GLint width, GLint height, GLuint flags )

{

#ifndef __APPLE__

   EGLConfig config;

   EGLint majorVersion;

   EGLint minorVersion;

   EGLint contextAttribs[] = { EGL_CONTEXT_CLIENT_VERSION, 3, EGL_NONE };



   if ( esContext == NULL )

   {

      return GL_FALSE;

   }



#ifdef ANDROID

   // For Android, get the width/height from the window rather than what the

   // application requested.

   esContext->width = ANativeWindow_getWidth ( esContext->eglNativeWindow );

   esContext->height = ANativeWindow_getHeight ( esContext->eglNativeWindow );

#else

   esContext->width = width;

   esContext->height = height;

#endif



   if ( !WinCreate ( esContext, title ) )

   {

      return GL_FALSE;

   }

   //查询可用的显示器设备

   esContext->eglDisplay = eglGetDisplay( esContext->eglNativeDisplay );  //  esContext->eglNativeDisplay = EGL_DEFAULT_DISPLAY;

   if ( esContext->eglDisplay == EGL_NO_DISPLAY )

   {

      return GL_FALSE;

   }



   // Initialize EGL

   if ( !eglInitialize ( esContext->eglDisplay, &majorVersion, &minorVersion ) )

   {

      return GL_FALSE;

   }



   {

      EGLint numConfigs = 0;

      EGLint attribList[] =

      {

         EGL_RED_SIZE,       5,

         EGL_GREEN_SIZE,     6,

         EGL_BLUE_SIZE,      5,

  EGL_ALPHA_SIZE,     ( flags & ES_WINDOW_ALPHA ) ? 8 : EGL_DONT_CARE,

         EGL_DEPTH_SIZE,     ( flags & ES_WINDOW_DEPTH ) ? 8 : EGL_DONT_CARE,

         EGL_STENCIL_SIZE,   ( flags & ES_WINDOW_STENCIL ) ? 8 : EGL_DONT_CARE,

         EGL_SAMPLE_BUFFERS, ( flags & ES_WINDOW_MULTISAMPLE ) ? 1 : 0,

         // if EGL_KHR_create_context extension is supported, then we will use

         // EGL_OPENGL_ES3_BIT_KHR instead of EGL_OPENGL_ES2_BIT in the attribute list

         EGL_RENDERABLE_TYPE, GetContextRenderableType ( esContext->eglDisplay ),

         EGL_NONE

      };



      // Choose config

      if ( !eglChooseConfig ( esContext->eglDisplay, attribList, &config, 1, &numConfigs ) )

      {

         return GL_FALSE;

      }



      if ( numConfigs < 1 )

      {

         return GL_FALSE;

      }

   }





#ifdef ANDROID

   // For Android, need to get the EGL_NATIVE_VISUAL_ID and set it using ANativeWindow_setBuffersGeometry

   {

      EGLint format = 0;

      eglGetConfigAttrib ( esContext->eglDisplay, config, EGL_NATIVE_VISUAL_ID, &format );

      ANativeWindow_setBuffersGeometry ( esContext->eglNativeWindow, 0, 0, format );

   }

#endif // ANDROID



   // Create a surface

   esContext->eglSurface = eglCreateWindowSurface ( esContext->eglDisplay, config,

                                                    esContext->eglNativeWindow, NULL );



   if ( esContext->eglSurface == EGL_NO_SURFACE )

   {

      return GL_FALSE;

   }



   // Create a GL context

   esContext->eglContext = eglCreateContext ( esContext->eglDisplay, config,

                                              EGL_NO_CONTEXT, contextAttribs );



   if ( esContext->eglContext == EGL_NO_CONTEXT )

   {

      return GL_FALSE;

  }



   // Make the context current

   if ( !eglMakeCurrent ( esContext->eglDisplay, esContext->eglSurface,

                          esContext->eglSurface, esContext->eglContext ) )

   {

      return GL_FALSE;

   }



#endif // #ifndef __APPLE__



   return GL_TRUE;

}



android创建eglwindow:

 1.初始化egldisplay:

    esContext->eglNativeDisplay = EGL_DEFAULT_DISPLAY;

 2.根据display初始化egl,eglInitialize

 3.根据EGL属性，获取opengl的配置。

 4.通过config得到egl的format.

 5.通过format设置buffer的格式。

 6.创建eglsurface, eglCreateWindowSurface.

 7.创建eglCreateContext

 8.绑定eglsurface与eglcontext的绑定







1.opengl渲染方式：

    OpenGl ES关于渲染方式有以下两种：

    RENDERMODE_CONTINUOUSLY和RENDERMODE_WHEN_DIRTY。

    默认渲染方式为RENDERMODE_CONTINUOUSLY，这两种渲染的含义是：

    RENDERMODE_CONTINUOUSLY：渲染器会不停地渲染场景，

    RENDERMODE_WHEN_DIRTY：只有在创建和调用requestRender()时才会刷新。



一般设置为RENDERMODE_WHEN_DIRTY方式，这样不会让CPU一直处于高速运转状态，提高手机电池使用时间和软件整体性能。





2.eclipse跟踪OPENGL:















glDisable(GL_DITHER)：关闭dither





glFinish():



By doing a finish here we force the GL driver to start rendering

all the drawcalls up to this point, and to wait for the rendering to be complete















4.opengl-es:



a. 获取Display。

Display代表显示器，在有些系统上可以有多个显示器，也就会有多个Display。获得Display要调用EGLboolean eglGetDisplay(NativeDisplay dpy)，参数一般为 EGL_DEFAULT_DISPLAY 。该参数实际的意义是平台实现相关的，在X-Window下是XDisplay ID，在MS Windows下是Window DC。



b. 初始化egl。

调用 EGLboolean eglInitialize(EGLDisplay dpy, EGLint *major, EGLint *minor)，该函数会进行一些内部初始化工作，并传回EGL版本号(major.minor)。



c. 选择Config。

所为Config实际指的是FrameBuffer的参数，在MS Windows下对应于PixelFormat，在X-Window下对应Visual。一般用EGLboolean eglChooseConfig(EGLDisplay dpy, const EGLint * attr_list, EGLConfig * config, EGLint config_size, EGLint *num_config)，其中attr_list是以EGL_NONE结束的参数数组，通常以id,value依次存放，对于个别标识性的属性可以只有 id，没有value。另一个办法是用EGLboolean eglGetConfigs(EGLDisplay dpy, EGLConfig * config, EGLint config_size, EGLint *num_config) 来获得所有config。这两个函数都会返回不多于config_size个Config，结果保存在config[]中，系统的总Config个数保存 在num_config中。可以利用eglGetConfig()中间两个参数为0来查询系统支持的Config总个数。

Config有众多的Attribute，这些Attribute决定FrameBuffer的格式和能力，通过eglGetConfigAttrib ()来读取，但不能修改。



d. 构造Surface。

Surface实际上就是一个FrameBuffer，通过 EGLSurface eglCreateWindowSurface(EGLDisplay dpy, EGLConfig confg, NativeWindow win, EGLint *cfg_attr) 来创建一个可实际显示的Surface。系统通常还支持另外两种Surface：PixmapSurface和PBufferSurface，这两种都不 是可显示的Surface，PixmapSurface是保存在系统内存中的位图，PBuffer则是保存在显存中的帧。

Surface也有一些attribute，基本上都可以故名思意， EGL_HEIGHT EGL_WIDTH EGL_LARGEST_PBUFFER EGL_TEXTURE_FORMAT EGL_TEXTURE_TARGET EGL_MIPMAP_TEXTURE EGL_MIPMAP_LEVEL，通过eglSurfaceAttrib()设置、eglQuerySurface()读取。



e. 创建Context。

OpenGL的pipeline从程序的角度看就是一个状态机，有当前的颜色、纹理坐标、变换矩阵、绚染模式等一大堆状态，这些状态作用于程序提交的顶点 坐标等图元从而形成帧缓冲内的像素。在OpenGL的编程接口中，Context就代表这个状态机，程序的主要工作就是向Context提供图元、设置状 态，偶尔也从Context里获取一些信息。

用EGLContext eglCreateContext(EGLDisplay dpy, EGLSurface write, EGLSurface read, EGLContext * share_list)来创建一个Context。



f. 绘制。

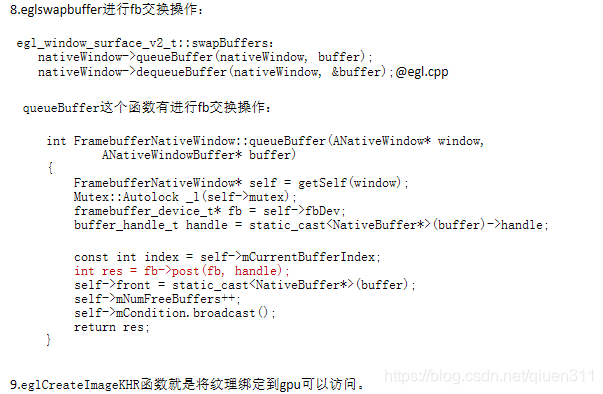

应用程序通过OpenGL API进行绘制，一帧完成之后，调用eglSwapBuffers(EGLDisplay dpy, EGLContext ctx)来显示
