【UML】-实现图

0、实现图

• 实现图是用来描述实现方面的信息
• 从系统层次对所开发系统进行描述：包括硬件组成与布局和软件系统划分和功能实现，使用时序图、活动图状态图描述系统完成的一系列行为完成系统的逻辑设计后，那么接下来就是要定义系统设计的物理实现，那么就要用到实现图啦；

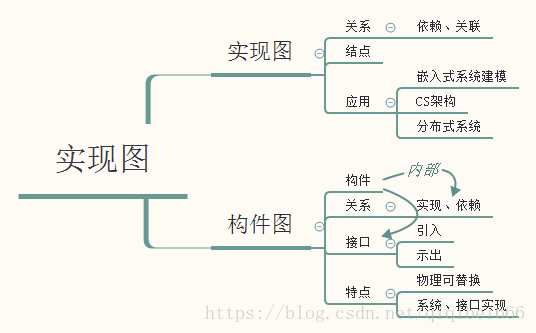

• 实现图包括：构件图和部署图，接下来详细总结这两种图；

---

部署图

1、是什么

  也称实施图，应用于软件与硬件的边缘，属于静态建模图，实施图可以包含构件，但一定是在结点处的；

2、元素：

• 结点、构件（组件）、关系-依赖、关联；
• 结点：物理元素，运行时存在，占用内存具有处理能力；

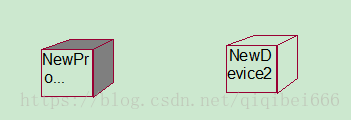

• 结点类型：处理器（可执行软件、有计算能力）和设备（无计算能力，借助接口才能为外部提供服务）；

  

3、实例：

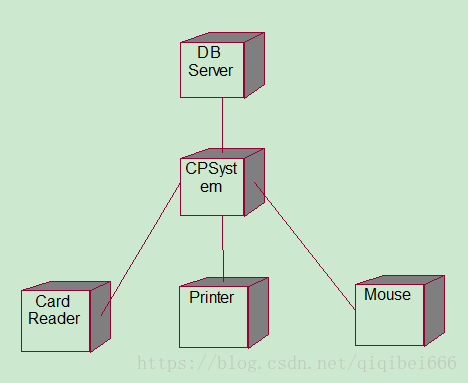

• 示例：

构件图

1、是什么

构件图是从系统架构角度进行系统主要功能的描述，而构件则是面向对象发展到一定阶段的产物，其最终的就是实现复用，减少代码编写量等；

2、元素

• 构件、接口、关系-依赖、泛化、关联、实现；

3、构件类型：

• 源代码构件
• 二进制构件-目标码文件、静态链接库、动态链接库
• 可执行构件-可执行
• 数据文件或文档；

4、构件和类：

• 类表示逻辑抽象，构件表示物理抽象

• 构件是其他元素的物理实现

• 类可直接拥有属性和操作，构件需要通过其他接口进行事先

• 二者都有名称、实例，都可以参与依赖关系、交互；

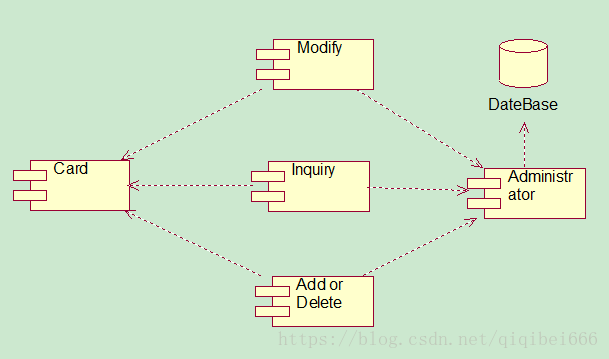

• 图例：

PS：荣幸与您分享，理解难免会有偏颇之处，还希望来访的大神们指出，一起成长；
