Etherchannel：以太信道
二层etherchannel ：提高链路的带宽，减少了阻塞端口的数量，增加网络稳定性
三层etherchannel ：提高了链路的带宽，增加网络的稳定性
封装、模式;
PAGP：端口聚合协议，cisco私有，通过发送慢速hello（30s），协商成为 etherchannel，最大支持在8条链路的协商，链路数量必须为2^X， 2 4 8
Desirable ：主动模式，
Auto ：被动模式，
Auto 模式包含了silent 子模式，安静模式，两边是auto模式一样可以协商，可以进行etherchannel协商
关闭安静子模式 non-silent ，两边auto就不能协商成为以太信道

LACP：链路聚合控制协议，公有协议，发送LACPDU进行以太信道的协商，最大支持在16条链路上进行以太信道协商，2 4 8 16，默认仅仅使用8条，当使用16链路进行协商，选择8条为主链路，其余8条为备份链路，
选择方法：1.LACP较小优先级（优先级默认为32768）2.最小的port number
默认：active（主动） passive（被动）
On模式：手工模式，不能与任何动态PAGP或LACP建立以太信道，必须两边手动为on模式

实验拓扑图：与之前一致，四个交换机，两两之间为trunk链路

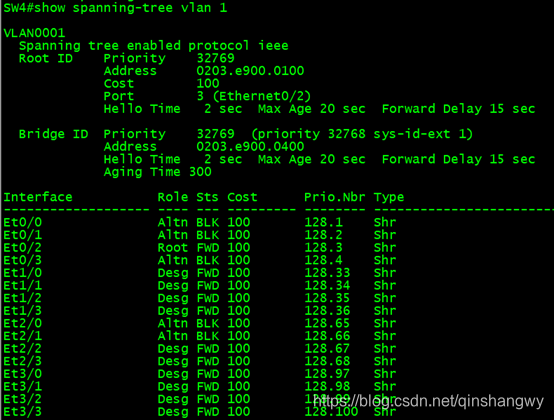

查看：SW4上面的E0/0-3,E2/0-1只有一个转发状态，其他全部阻塞
在这里插入图片描述

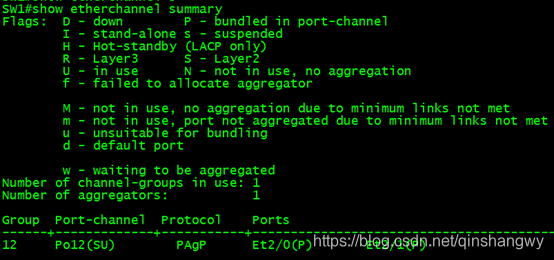

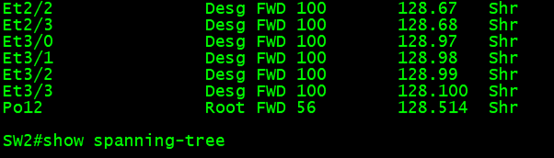

SW1与SW2 PAGP
在这里插入图片描述

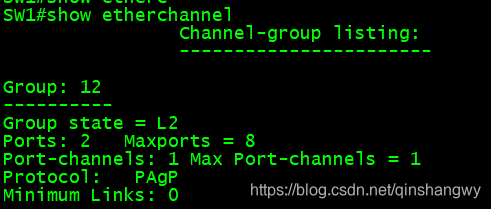

查看：

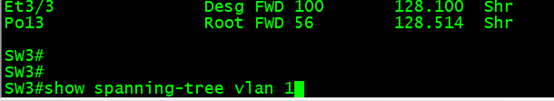

调整cost值只能进入chanel接口
在这里插入图片描述

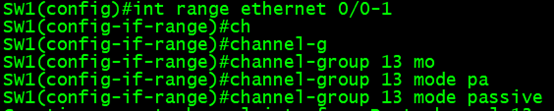

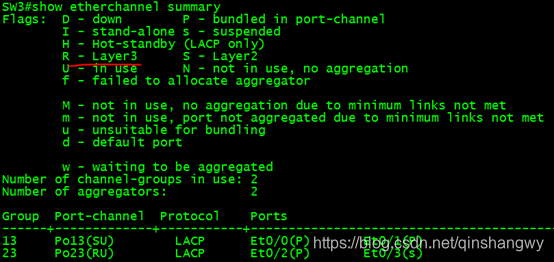

SW1 与SW3建立LACP
在这里插入图片描述

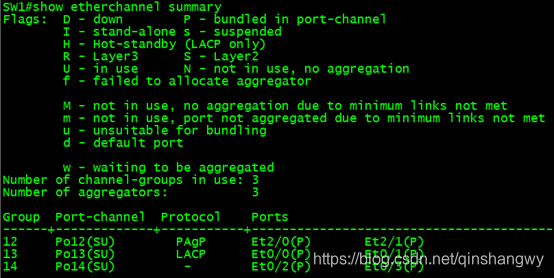

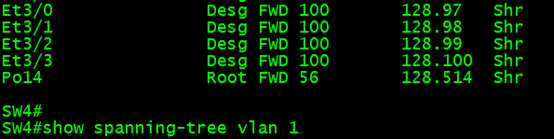

SW1与SW4on模式建立
在这里插入图片描述

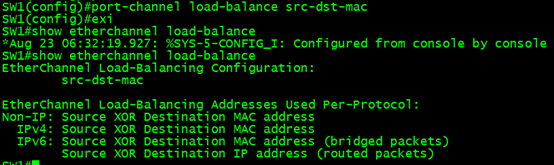

Etherchannel 配置指南：
1.通道内所有接口必须支持etherchannel
2.通道内所有接口必须具有相同速率和双工模式（LACP必须为全双工）
3.通道内的接口不能是 SPAN的目标接口
4.若接口为access，则必须全为为access，并且属于同一VLAN
5.若接口为trunk ，则必须具备相同的trunk VLAN 允许列表
6.若启用的三层etherchannel，则IP地址配置在channel-group .
7.通道内所有接口连接的是同一设备

在这里插入图片描述
