常用元器件使用方法5：RS-232电平转换芯片SP3232EEN的使用方法

最新推荐文章于 2025-05-23 13:29:21 发布
最新推荐文章于 2025-05-23 13:29:21 发布
阅读量2.3w 收藏 31
点赞数 4
CC 4.0 BY-SA版权
分类专栏： # 常用元器件使用方法 文章标签： 常用芯片 SP3232EEN RS-232 电平转换
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qingwufeiyang12346/article/details/82390626
本文详细介绍了SP3232EEN，一种RS-232电平转换芯片，适用于3.0V-5.5V供电环境，提供120kbps的传输速率，并具备15kv空气放电和8kv接触放电保护。内容包括芯片特性、型号选择和内部结构图，旨在帮助用户理解和应用SP3232EEN。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

介绍：

SP3232EEN是RS-232电平转换芯片，与之相近的芯片还有SP3222，其区别见下表：



芯片特性：

1、3.0V-5.5V供电；

2、120kbps传输率；

3、15kv空气放电；

4、8kv接触放电。

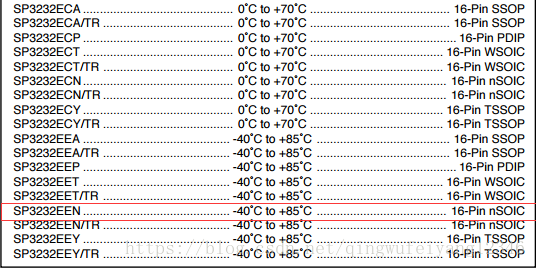

型号选择：
