本文介绍了一个使用Qt进行UI绘制的应用实例，通过四个滑动条分别控制平移、旋转、缩放和扭曲操作，实现了图形的动态变换效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

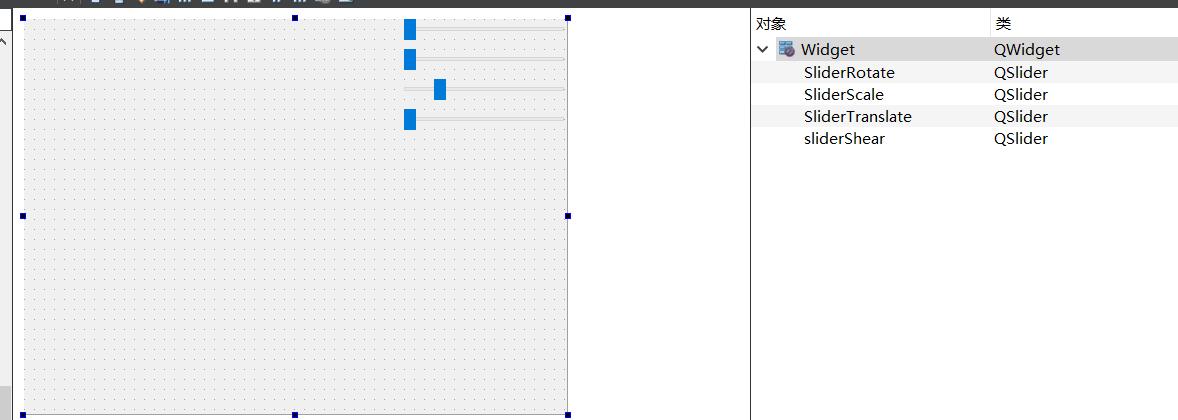

ui界面

在这里插入图片描述
四个水平滑动块，拖动它们，分别实现平移旋转缩放扭曲

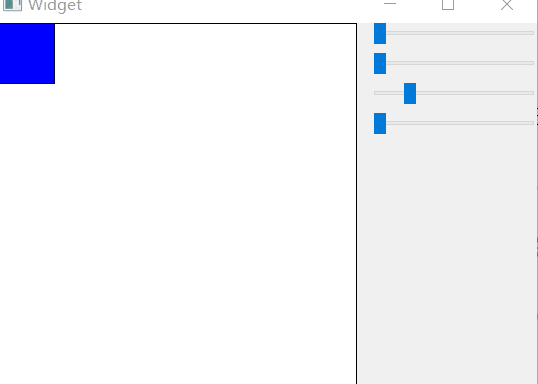

效果

在这里插入图片描述

widget.h

#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>
#include <QPainter>
#include <QPen>
#include <QBrush>
namespace Ui {
class Widget;
}

class Widget : public QWidget
{
    Q_OBJECT

public:
    explicit Widget(QWidget *parent = 0);
    ~Widget();

private:
    Ui::Widget *ui;

protected:
    void paintEvent(QPaintEvent *);	//绘图事件
private slots:
    void on_SliderTranslate_sliderMoved(int position);
    void on_SliderRotate_sliderMoved(int position);
    void on_SliderScale_actionTriggered(int action);
    void on_sliderShear_actionTriggered(int action);
};

#endif // WIDGET_H

widget.cpp

#include "widget.h"
#include "ui_widget.h"

Widget::Widget(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::Widget)
{
    ui->setupUi(this);
}

Widget::~Widget()
{
    delete ui;
}

void Widget::paintEvent(QPaintEvent *){
    QPainter painter(this);
    QPen pen(QColor(Qt::black));
    QBrush brush(QColor(Qt::white));

    painter.setPen(pen);
    painter.setBrush(brush);
    painter.drawRect(QRect(0,0,width()*2/3,height()));
    brush.setColor(Qt::blue);
    painter.setBrush(brush);
    //平移 斜下方平移  参数：x轴平移  y轴平移
    painter.translate(ui->SliderTranslate->value(),ui->SliderTranslate->value());
    //旋转  坐标轴旋转
    painter.rotate(ui->SliderRotate->value());
    //缩放  0~3
    painter.scale(ui->SliderScale->value()/33.0, ui->SliderScale->value()/33.0);
    //扭曲 扭曲系数0~1
    painter.shear(ui->sliderShear->value()/99.0,ui->sliderShear->value()/99.0);

    painter.drawRect(0,0,100,100);  //画100 * 100 的矩形
}
//以下四个函数对应slider的槽函数 都是数值改变更新绘图事件
void Widget::on_SliderTranslate_sliderMoved(int position)
{
    update();
}

void Widget::on_SliderRotate_sliderMoved(int position)
{
    update();
}

void Widget::on_SliderScale_actionTriggered(int action)
{
    update();
}

void Widget::on_sliderShear_actionTriggered(int action)
{
    update();
}
