2021山东大学软件学院JAVA高程课设-考试平台的设计与开发（三）

系列目录

2021山东大学软件学院JAVA高程课设-考试平台的设计与开发（一）
2021山东大学软件学院JAVA高程课设-考试平台的设计与开发（二）
2021山东大学软件学院JAVA高程课设-考试平台的设计与开发（三）

---

---

系统的主要界面

系统模块架构

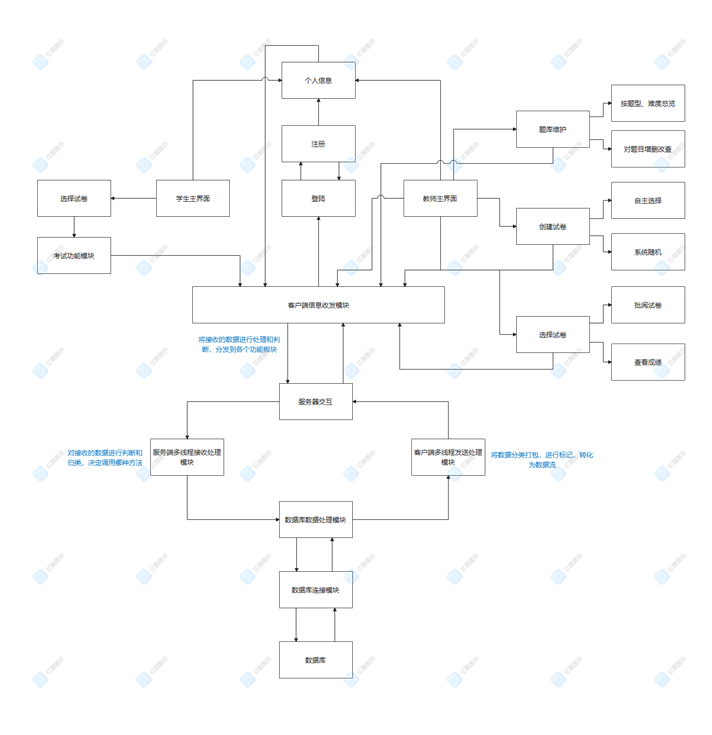

1、 系统总体框架和功能模块设计

总体分为教师和学生两个模块，其中登陆注册、个人信息是两个模块所共有的，除此之外学生模块主要还有考试功能模块；教师主要还有题库维护功能模块、创建试卷功能模块、批阅试卷功能模块和查看成绩功能模块

2、各个功能模块详细设计

功能模块主要分为登陆注册、个人信息、题库维护、教师组卷、批阅试卷、查看成绩、学生答卷七个部分。

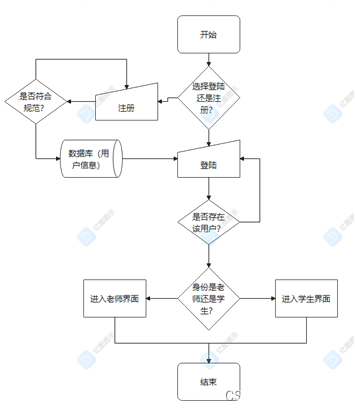

（1）登录注册
这部分是教师和学生所共有的，也是整个程序的入口，具体的流程如下：

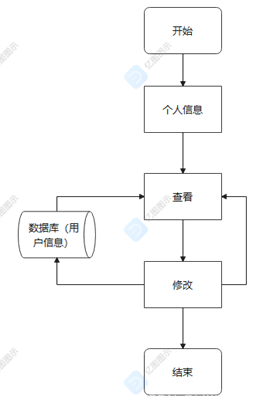

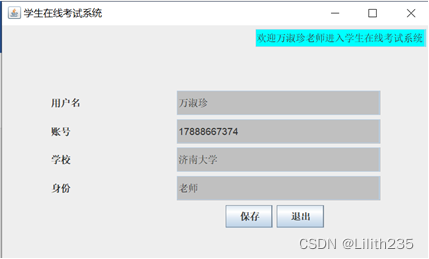

（2）个人信息
这个模块也是教师和学生所共有的，主要实现对个人信息的查看和修改、修改密码等功能，流程图如下

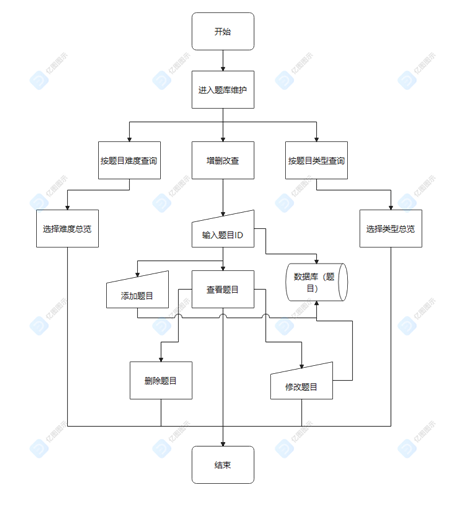

（3）题库维护
教师系统的功能模块，主要实现的功能是按题目难度或类型浏览题库的所有试题，以及通过题目ID对题库中的题目进行添加、删除、修改和查看。流程图如下

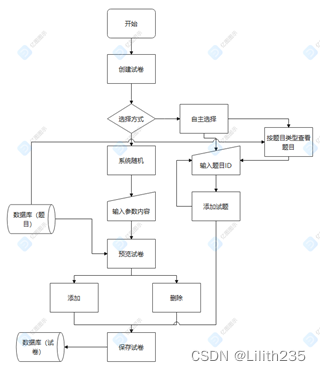

（4）教师组卷
教师系统的功能模块，主要实现的功能是教师自主选择题目组卷，或者教师选择题目难度和不同题目的数量由系统自动组卷，然后可对生成的随机试卷的试题进行添加和删除。为保证用户在选择题目时可以查看题目的详细信息，上述两个功能中都增添了根据题目难度或类型浏览题库的所有试题的功能。流程图如下

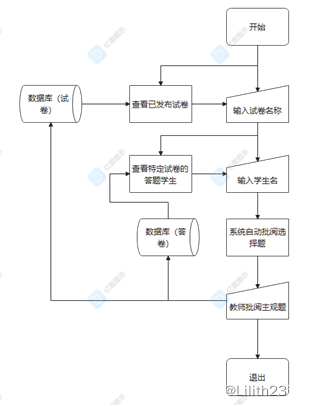

（5）批阅试卷
教师系统的功能模块，主要实现的功能是教师通过输入试卷名和学生名对学生答卷进行批改，其中客观题由系统自动批阅，主观题分数由教师给出；为保证用户在选择试卷和学生时可以查看自己发布的所有试卷，同时也可以看见指定试卷的所有答题学生，这个模块增添了这两个查看功能。流程图如下：

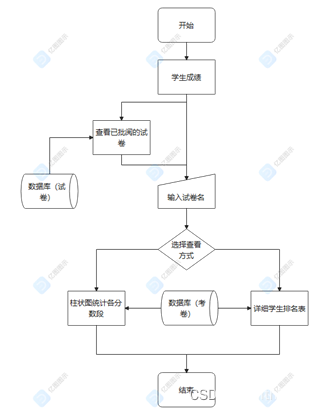

（6）查看成绩
教师系统的功能模块，主要实现的功能是教师通过输入试卷名查看该卷的考试情况，分为成绩表和柱状图两种：成绩表是指定试卷所有学生的成绩的排名表，按从高到低显示；柱状图是统计该答卷的所有答题学生的各个分数段的人数。这个模块添加了查看所有已批阅试卷的功能。流程图如下：

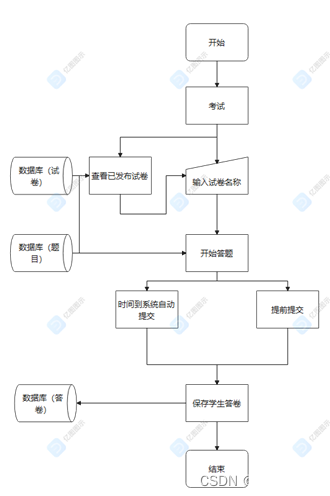

（7）学生答卷
学生系统的功能模块，主要实现的功能是学生选择已发布的试卷进行考试，在答题过程中学生可以以任意的顺序答题，而不必按照试卷题目的顺序答题；对于试卷的提交有两种方式，一种是考试时间结束系统自动交卷，另一种是考试时间未到学生主动交卷；这个模块添加了学生查看所有已发布试卷的功能。流程图如下：

3、实体类以及对应的数据库表格的设计

（1）SerializableObject类
这个类用于在服务端和客户端传输数据时，将所要传输的数据序列化，每一个数据对象都会继承这个类，无论是传递对象还是直接传递功能都要使用这个类
属性：
private String function;//对于客户端来说：传递该对象时所要实现的功能，比如要实现登陆功能，则该//变量为“登陆”；对于服务端来说：传递一个结果反馈，表示是否操作成功，//比如“登陆成功”
private String TYPE;//传递的对象的类型

（2）UserInfo类
这个类代表一个用户，其属性是用户的所有信息
属性：
private String username;//汉字不超过五个字
private String telephonenum;//电话号码同时作为账号，11位数字的字符串
private String school;//汉字不超过8个字
private String identity;//只有“学生”和“老师”两种
private String password;//8位数字

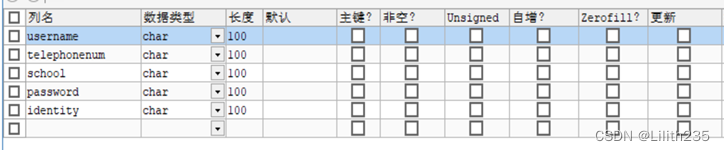

对应数据库中的userinfo表格

（3）Question类
这个类代表一个试题，共分为选择题、阅读题、编程题三种
程序阅读题和编程题无选项，所以选项值默认为null
属性：
private int Id;//题目的ID用于标识一道题，不可为空，不可重复
private double Complexity;//题目难度，范围为1.0到5.0的double,方便后续对于试卷综合难度的计算
private String Type=null;//题目类型，只有三种
private String Content=null;//题目内容
private String Optiona=null;//选项 A的标号及内容
private String Optionb=null; //选项B的标号及内容
private String Optionc=null; //选项C的标号及内容
private String Optiond=null; //选项D的标号及内容
private String Answer=null;//题目的答案，选择题为A/B/C/D

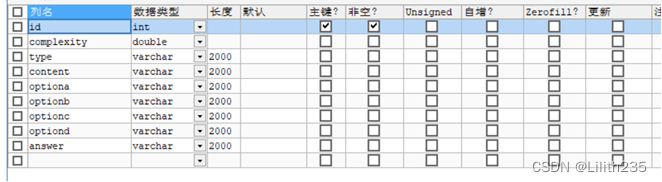

对应数据库中的questionbank表格

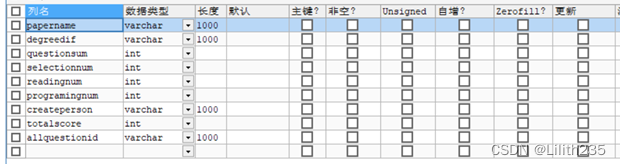

（4）TestPaper类
这个类代表教师发布的学生还未做过的试卷
属性：
private String papername;//试卷名称，也对应着数据库中的试卷表格名,必须是英文的
private String degreedif;//试卷难度，分为容易，中等，较难，困难四个等级
private int questionsum;//总题目个数，也对应着数据库中的表格行数，以下三种类型题目不一定都有
//也就是说其中的一种或两种可为0
private int selectionnum;//选择题个数
private int readingnum;//读程序题个数
private int programingnum;//编程题个数
private String createperson=null;//创建人，即创建这张试卷教师的用户名
private int totalscore;//试卷的总分数
private String allquestionid=null;//将试卷包含的所有题目的id存为字符串的形式，以空格作为分隔

对应数据库中的totalpaper表格

（5）PaperName类
这个类代表已经发布的由学生做过的试卷，分为批阅和未批阅两种，对应的数据库表格名称就是试卷的名称
属性：
private String state;//只有“已批阅”和“未批阅”两种
private String studentname;//做过这张试卷的学生的用户名
private String studentpaper;/对应学生的答题情况（这又是另一张表，存储了该学生在该试卷上每一道题的答案）,必须是英文，格式是“试卷名称+学生账号”/
private int studentscore;//对应学生的得分

对应数据库中的papername(这个代表试卷名，由用户决定，每创建一张试卷，就在数据库中建一个这样的表格)表格

（6）StudentPaper类
这个类代表着特定学生对于特定试卷的答题情况
属性：
private int id;//每一个题目的ID，只有一个且一定不会重复，对应的是questionbank中的每一道题
private String state;//只有“已批阅”和“未批阅”两种
private String studentanswer;//该生的作答答案
private int questionscore;//该学生本题的得分，选择题只有0或5，阅读题可以是0-10之间的任意整
//数，编程题可以是0-15之间的任意整数
对应数据库中的studentpaper(这个代表指定试卷的指定学生的答卷名，格式是“试卷名称+学生账号”，每有一个学生答卷，就在数据库中创建一个这样的表格)表格

4、完成系统需要的包、类及接口

总体分为了三个，分别是DataObject包、Client包和Server包，以下是详细介绍
（1）DataObject包
（详细介绍见3、实体类以及对应的数据库表格的设计）
SerializableObject类
UserInfo类
Question类
TestPaper类
PaperName类
StudentPaper类
（2）Client包
主要是GUI以及socket客户端等的一些相关类

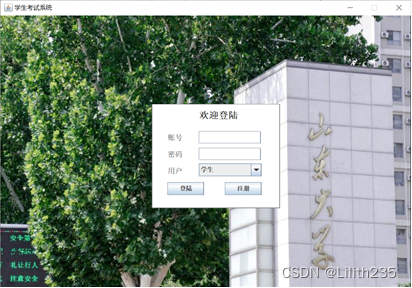

LogInterface类
用户登录的界面，与Enroll（注册）界面相关联，客户端的入口程序

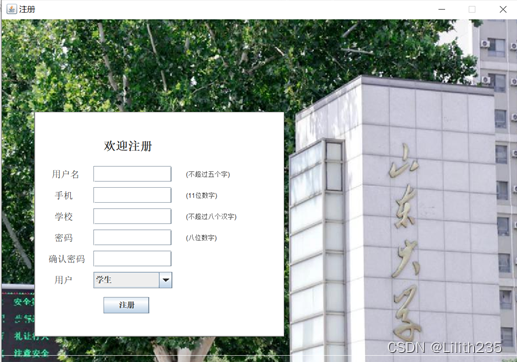

Enroll类
用户注册的界面

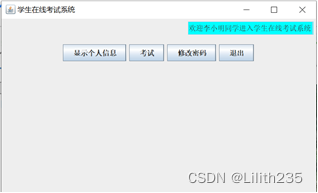

StudentPanel类
学生登录后的界面，界面上显示出学生的功能
StudentChooseText类
学生点击考试后弹出的界面，此界面上可以学生可以查询未做过的试卷后输入某张试卷名字进行考试
PaperView
类学生在点击查看试卷后出来的界面，以表格的形式将所有试卷罗列出来
StudentText类

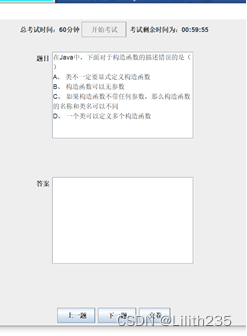

学生点击开始考试后出现的考试界面，学生在此界面上答题、交卷

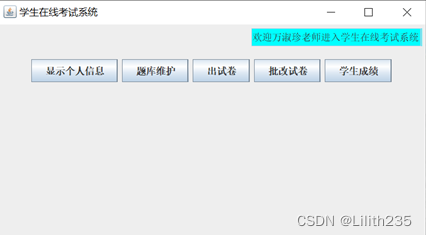

TeacherPanel类
老师登录后的界面，界面上显示出老师能够使用的功能

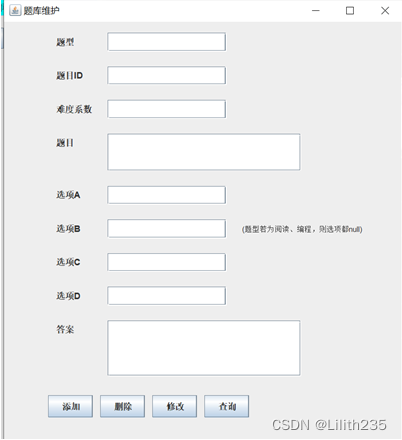

DefendQuestion类
老师维护题库的页面，有三个选项可选
SelectquesText类
试卷的增删改查
QuestionType类
按题型查看题目
TypeSumTable类
老师选择查询某一题型的题后弹出的界面，以表格形式将此题型的题罗列出来
QuestionCom类
按难度查看题目
ComSumTable类
老师选择查询某一难度的题后弹出来的界面，以表格形式将此难度的题罗列出来
GiveTest类
老师在TeacherPanel界面点击出试卷后弹出的界面，老师选择出题方式

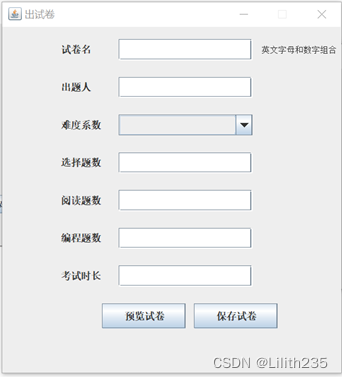

AddTest类
系统随机出试卷（输入试卷名、难度、题目个数等等信息）

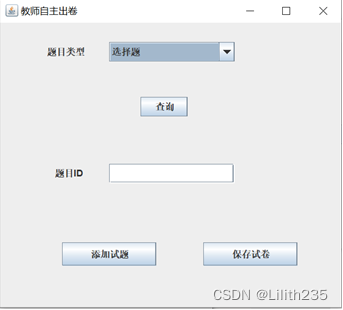

ChooseText类
自主选择出试卷

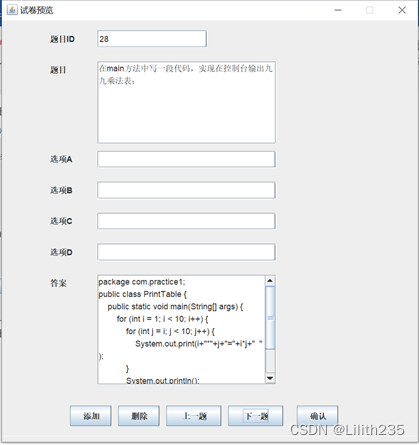

ViewTest类
用于试卷的预览 包括试卷的增删 下一题上一题预览
ViewTest01类
在试卷预览界面上点击添加后弹出的界面，用于在试卷中添加新的题目
LookPaper类
老师点击批阅试卷后弹出的界面，此界面上老师可以查看自己出过的试卷，输入某张试卷的名称，弹出ChoosePaper界面
ViewTeacherPaper类
以表格形式罗列出老师出过的试卷
ChoosePaper类
在此界面上老师可以查看输入的那张试卷的未批改的学生试卷，然后输入某个学生的名称，进行批改此学生的试卷

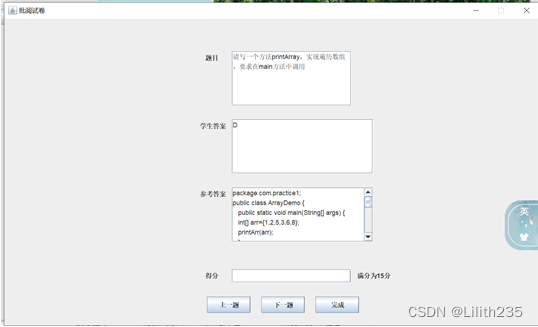

CorrectText类
老师批改试卷
ViewStudentPaper 类
将做过此试卷的、未批改的学生信息以表格罗列出来
LookGrades类
老师点击查询成绩后弹出的界面，此界面上老师选择两种不同的查询成绩的方式

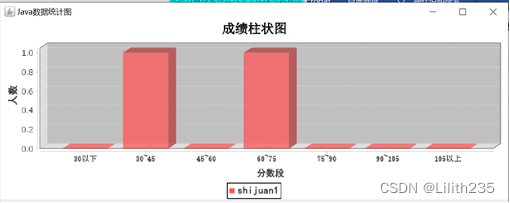

StuBarChart类
柱状图显示学生成绩
GradesType类
学生成绩排名表
（3）Server包
DbConnect类
用于连接数据库
Landing类
用于实现登陆的具体操作
Enroll类
实现注册功能
ChangePassword类
用于实现修改个人信息和密码的功能
DoQuestionBank类
实现对题库的增删改查，简单维护
DoTestPaper类
实现创建试卷，存储试卷，获取试卷的功能
DoPaperName类
对DoTestPaper的方法createPaperName(String papername)所创表格内的数据的一系列操作
DoStudentPaper类
用于对于studentpaper这类表的一些操作
ServerHandleThread类
服务器端多线程处理
MasterSever类
服务器端建立socket端口，也是服务端的入口程序

主要技术难点

1、从数据库中获得批量数据

在编写与数据库的数据进行交互的的类中，很多方法都需要从数据库中批量获得多个对象的数据，对于这些获得的数据，不仅要求每一个对象的属性都要一一与之对应，并且还需要能方便地调用每一个对象的不同属性。
对此解决的方法是新建一个对象向数组，数组的每一个元素都指向实体类的一个不同的对象，在从数据库查询数据时，只需循环调用实体类的set方法，就可以将每个对象的对应属性存储起来；在调用时，只需对该数组的某个元素（对应着一个实体类对
