容器网络

网络设备

网桥Bridge：

网桥Bridge：一种网络设备，用于连接多个网络接口。网桥工作在数据链路层，基于MAC地址进行转发，实现二层交换功能，类似于物理交换机。
网桥设备在操作系统中表现为一个虚拟网络接口（如docker0）,但它的主要功能是进行二层转发，而不是直接发送和接收数据包。
docker0 ：安装了Docker并启动Docker服务后，宿主机上会默认创建名为docker0的虚拟网桥，连接宿主机的网络接口和容器的虚拟网络接口，可以为每个连接到桥接网络的容器分配一个唯一的IP地址。
cni0: K8s(基于containerd/CRI-O运行时)使用Flannel网络插件，并配置Flannel的网络接口模式为bridge模式，则所有节点都会默认创建cni0网桥，Pod通过cni0连接。

网卡NIC(Network Interface Card)：

网卡(又称网络接口)：计算机与网络之间的接口设备，负责数据的发送和接收，可以是硬件(例如物理网卡)或软件(例如虚拟网卡)。

物理网卡： eth0、enp1s0等等
虚拟网卡：
- docker0: Docker默认的虚拟网桥
- cni0: Flannel默认的虚拟网桥
- vethXXXX: 虚拟以太网接口对，用于连接容器和宿主机。
- caliXXXX: Calico 创建的虚拟接口，用于连接 Pod。
- tunl0:IPIP 隧道接口，用于跨节点通信。

物理网卡

1. 传统网卡命名规则

在早期的 Linux 系统中，网卡通常按照加载顺序命名：

eth0：第一块以太网卡。
eth1：第二块以太网卡。
wlan0：第一块无线网卡。

这种命名方式简单直观，但存在以下问题：

网卡名称可能因硬件变化（如插拔网卡）而改变。
无法通过名称直接识别网卡的物理位置或类型。

2. 一致性网络设备命名规则

为了解决传统命名方式的问题，Linux 引入了一致性网络设备命名（Consistent Network Device Naming）规则。新的命名规则基于网卡的硬件信息，确保名称在系统重启或硬件变化时保持一致。
命名格式:

en<类型><位置><编号>

en: 表示以太网（Ethernet）
<类型>:表示网卡的类型或位置来源，常见的有：
- p:PCI 总线
- s:热插拔插槽
- o:主板集成设备
<位置>:表示网卡在总线或插槽中的位置（如 1、2）
<编号>: 表示网卡的编号（如 0、1）
eg:

enp1s0: 以太网PCI总线1插槽0
ens0: 以太网热插拔插槽0
eno1: 以太网主板集成的第一个网卡

查看网卡信息

ip link show

确定哪个接口是对外网络接口（连接到外部网络（如互联网）的物理网卡）

# 查看默认网关，默认网关通常配置在对外网络接口上
ip route show default

虚拟网卡

veth对（Virtual Ethernet Pair）:

成对出现的虚拟以太网接口，用于连接不同网络命名空间（如容器和宿主机）

vethXXXX：
caliXXXX: Calico的veth接口对

隧道接口（Tunnel Interface):

隧道接口通过封装协议将原始数据包嵌套在另一个协议中，实现在现有网络(底层网络)基础设施上构建虚拟网络，常用于构建Overlay网络或VPN，其核心是封装和解封装

封装协议

VXLAN

VXLAN(Virtual Extensible LAN)，虚拟可扩展的局域网，将原始的二层以太网帧封装在IP/UDP报文中，通过三层的路由能力，跨越物理网络的地理限制，实现虚拟的二层互通。

VTEP(XLAN Tunnel Endpoints): VXLAN中的关键组件，负责封装、解封装、转发
- Flannel的VXLAN接口（VTEP）：flannel.1
- Calico的VXLAN接口（VTEP）：vxlan.calico
VNI(VXLAN Network Identifier): 每个 vxlan 的标识,是个 24 位整数，一共有 2^24 = 16,777,216（一千多万），一般每个 VNI 对应一个租户，也就是说使用 vxlan 搭建的公有云可以理论上可以支撑千万级别的租户。
封装：
- 得到一个原始数据包

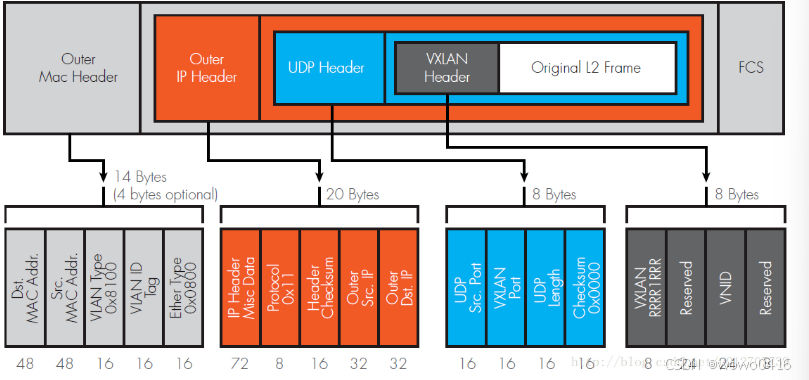

- VXLAN封装：VXLAN接口将原始帧封装为 VXLAN 报文
  - VXLAN头：vxlan 协议相关的部分，一共 8 个字节
    - VXLAN flags：标志位
    - Reserved：保留位
    - VNID：24 位的 VNI 字段，这也是 vxlan 能支持千万租户的地方
    - Reserved：保留字段
  - UDP头：8 个字节，UDP 应用通信双方是 vtep 应用，其中目的端口就是接收方 vtep 使用的端口，IANA 分配的端口是 4789
  - IP 头：20 字节，主机之间通信的地址，可能是主机的网卡 IP 地址，也可能是多播 IP 地址
  - MAC头：14字节，主机之间通信的 MAC 地址，源 MAC 地址为主机 MAC 地址，目的 MAC 地址为下一跳设备的 MAC 地址
转发：
- 多播：第一次会进行多播来记录目的主机的MAC地址，后续都会是单播。但还是比较浪费
- 分布式控制中心：提前将目的主机的MAC地址和vtep IP地址保存在分布式控制中心。在每个vtep所在的节点上会有一个agent与控制中心通信去获取信息。
解封装：目的主机上的vtep收到vxlan报文后拆除外部头部，得到原始数据包和VNI,根据VNI将原始数据包转发至对应的网桥，由该网桥进行二层转发到达目标容器。

2. IP-in-IP

协议：IP-in-IP，工作在网络层
接口示例：
- Calico的IPIP接口：tunl0
封装原理：
- 将原始 IP 包嵌套在另一个 IP 头中，外层 IP 头指向目标节点
- 无额外传输层头（如 UDP），仅依赖 IP 协议号 4
特点：
- 封装开销小（仅增加 20 字节 IP 头）
- 不支持跨 NAT 网络（需确保外层 IP 可达）

网络模式

Docker

1. 桥接模式Bridge（默认）

模式类型：单主机网络
实现原理：

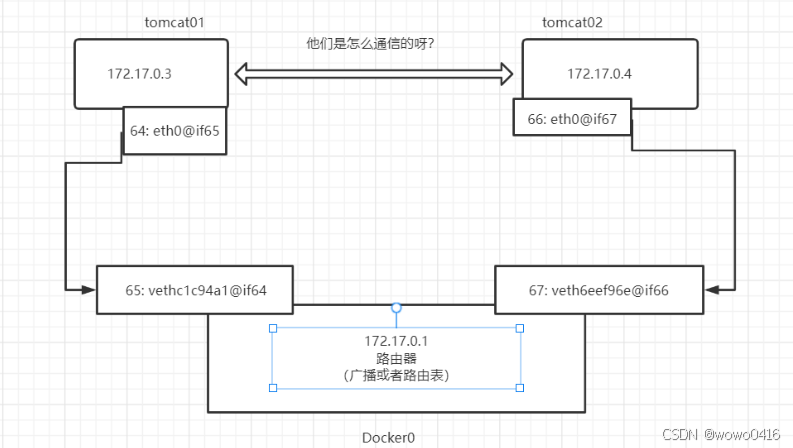

- 同节点容器通信：当两个容器连接同一个桥接网络，他们可以通过IP地址直接通信

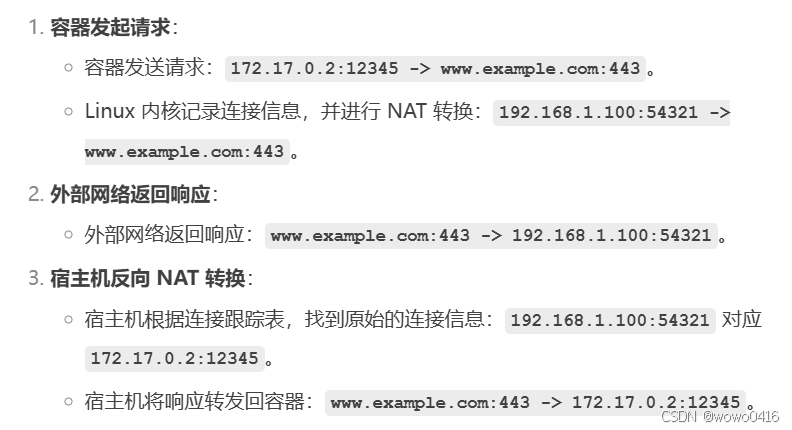

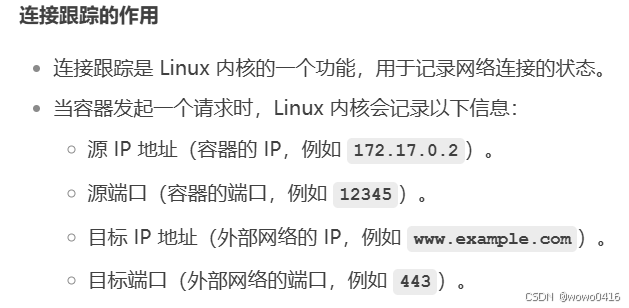

容器访问外部网络：容器内的应用程序发起请求，请求通过容器的eth0接口发送到veth pair,veth pair将请求转发到网桥（默认docker0），网桥通过NAT技术将请求转发到宿主机的网络接口，最后请求被发送到外部网络。外部网络的响应会通过反NAT技术找到容器ip返回。

NAT(Network Address Translation) 网络地址转换，主要用于私有网络和公共网络之间进行地址转换。这里容器访问外部网络，我们使用NAT技术将容器的私有IP转换为宿主机的公网IP,使容器能够通过宿主机的唯一IP访问外部网络。

SNAT(Source NAT): 修改数据包的源IP，用于容器主动访问外部网络
DNAT(Destination NAT): 修改数据包的目的IP，用于将外部请求转发到容器

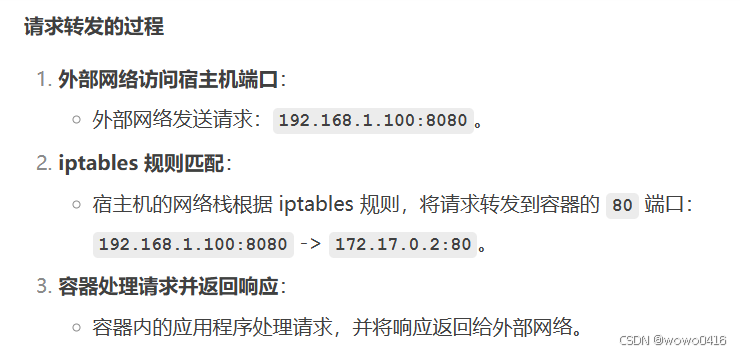

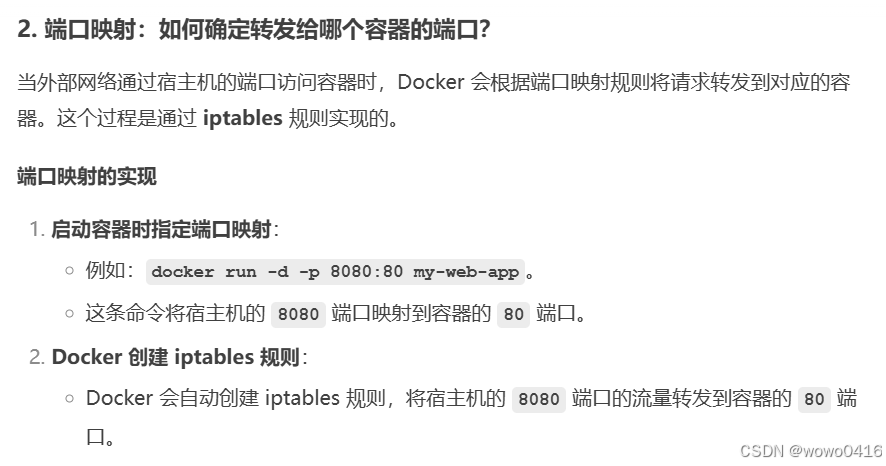

外部网络访问容器：启动容器时指定端口映射，利用-p参数将宿主机的端口与容器的端口绑定。外部网络通过宿主机的ip地址和端口访问服务，宿主机将请求转发到容器对应的端口。

2. 主机模式Host

模式类型：共享宿主机网络栈
实现原理：容器不会虚拟出自己的网卡，配置主机的IP等,而是使用宿主机的IP和端口

3. 无网络模式None

模式类型：无网络
实现原理：容器仅有 lo 回环接口，无外部网络连接。

4. Container模式

模式类型：共享其他容器的网络栈
实现原理：新容器共享指定容器的网络命名空间，两者共享 IP、端口等配置。

5. 覆盖模式Overlay

模式类型：跨主机网络（Docker Swarm集群中）
实现原理：Docker自身原生支持VXLAN封装

6. Macvlan/IPvlan模式

模式类型：直接映射到物理网络
实现原理：
- Macvlan: 为容器分配独立MAC地址，直接绑定物理接口
- IPvlan: 多个容器共享物理接口MAC,但分配不同IP

Kubernetes（基于containerd运行时）

Kubernetes本身不直接提供Overlay网络，而是通过CNI（Container Network Interface）插件实现，网络模式取决于所选插件（Flannel，Calico等）。

Flannel

VXLAN模式：在内核层面实现VXLAN协议的处理，内核态封装容器流量
路由模式（host-gw模式): 直接修改宿主机的路由表实现跨主机通信，无需封装流量
UDP模式:
核心思想：用户态封装容器流量
flanneld启动后会通过打开/dev/net/tun的方式创建tun设备，名称为flannel0，该设备是用户空间与内核空间的数据包交互的通道。然后再将从tun设备获取的IP数据包封装到UDP数据包中通过物理网卡发送到其他节点中，内核通过UDP端口转发给flanneld然后解包，得到其中的IP数据包，然后再通过tun设备进入内核空间中，通过路由到达网桥，然后再到目的容器中。
- 1. 数据发送端：
  - Pod发送的原始IP包到达宿主机网络栈。
  - Flannel守护进程（flanneld）在用户态捕获该包。
  - flanneld将原始IP包封装在UDP报文中：
    - 外层IP头：源IP为宿主机IP，目的IP为目标宿主机IP。
    - UDP头：源端口随机，目的端口固定为8285（Flannel默认端口）。
    - Payload：原始容器IP包。
  - 封装后的UDP报文通过物理网络发送到目标宿主机。
- 1. 数据接收端：
  - 目标宿主机的flanneld监听UDP端口8285，接收到报文后解封装。
  - 提取原始容器IP包，转发到本机目标Pod的网络接口（如cni0网桥）。

Calico

BGP模式：
Calico 的 BGP 模式是一种非封装网络方案，通过 BGP 协议在集群节点间同步路由信息，实现 Pod 流量的直接路由。
- Calico 在每个节点部署 calico-node 作为 BGP Speaker
  - 将本节点 Pod 的 IP 子网通过 BGP 协议宣告给其他节点。
  - 学习其他节点宣告的路由
- 路由表更新：节点间通过 BGP 交换路由信息后，物理网络直接根据路由表转发流量（无需封装）
- 无封装通信：Pod A（节点1）→ 节点1物理网卡 → 物理网络 → 节点2物理网卡 → Pod B（节点2）
- Calico BGP 模式的配置方式
  - 全互联模式(Full Mesh):所有节点之间两两建立 BGP 连接，适合小规模集群（节点数 <100）。
  - 路由反射器模式(Route Reflector, RR):大规模集群（节点数 >100），减少 BGP 连接数（从 O(N²) 降为 O(N)）。
IPIP模式

Cilium

基于eBPF的高性能网络

Weave

常见网络命令

# 查看网络
docker network ls
# 查看网络（带完整的网络id）
docker network ls --no-trunc
# 筛选查看
docker network ls --filter driver=bridge
docker network ls --filter id=<网络id>

# 创建自定义网络，默认模式为bridge
docker network create <network-name>
# 指定网络模式 并自定义子网和默认网关
docker network create --driver <bridge/host/..> --subnet <eg:192.168.0.0/24> --gateway <eg:192.168.0.1> <network-name>
# 创建overlay网络
docker network create -d overlay --subnet=192.168.100.0/24 --gateway=192.168.100.1 --attachable my-overlay
-–attachable：允许集群服务间的容器交互连接或者独立的容器之间能够连接。swarm在设计之初是为了service(一组container)而服务的，因此通过swarm创建的overlay网络在一开始并不支持单独的container加入其中。但是在docker1.13, 我们可以通过“–attach” 参数声明当前创建的overlay网络可以被container直接加入。

# 删除网络
docker network rm <network-name>
# 移除所有未使用的网络
docker network prune

# 查看网络详情
docker network inspect <network-name>

# 将正在运行的容器连接到网络
docker network connect <network-name> <container-name>

# 将容器的网络断开
docker network disconnect <network-name> <container-name>

# 创建时指定容器网络
docker run -d -P --name=<container-name> --network=<network-name> <image-name>
-P --publish-all简写，让Docker把容器内所有暴露的端口随机映射到宿主机的端口上

# 指定容器的ip地址
docker network connect --ip <ip> <network-name> <container-name>

# 创建一对veth pair（veth0,veth1）
ip link add name veth0 type veth peer name veth1
# 创建网络命名空间
ip netns add <name>
# 删除命名空间
ip netns delete <name>

# 查看ip接口
ip link show
ip link show | grep veth
# 查看所有网络命名空间
ip netns list

# 给网络接口配置IP
ip addr add 192.168.1.1/24 dev veth0

# 添加路由记录，让访问172.16.3.96的网络请求直接通过veth0转发
ip route add 172.16.3.96 dev veth0 scope link

# 启用接口
ip link set veth0 up

# 将接口绑定网络命名空间
ip link set veth0 netns ns1

# 在特定的网络命名空间中执行命令
ip netns exec ns1 bash
# 离开网络命名空间
exit
