当UIView需要显示到屏幕上时，会调用drawRect:方法进行绘图，并且会将所有内容绘制在自己的图层上，绘图完毕后，系统会将图层拷贝到屏幕上，于是就完成了UIView的显示。因此，通过操作这个CALayer对象，可以很方便地调整UIView的一些界面属性，比如：阴影、圆角大小、边框宽度和颜色等。

圆角

开发者应该都已经很熟悉conrnerRadius了，设置圆角，刚开始是在button上，但其实很多控件都有，想想只要有layer就有
注意：在view上可以直接设置conrnerRadius
但是在view上添加label或者button的话，要设置conrnerRadius的话就要添加masksToBounds为YES

图层边框

CALayer另外两个非常有用属性就是 borderWidth 和 borderColor

边框并不会把寄宿图或子图层的形状计算进来，如果图层的子图层超过了边界，或者是寄宿图在透明区域有一个透明蒙板，边框仍然会沿着图层的边界绘制出来.
总之，边框就只会根据边界绘制，不会管子图层内容

阴影

给shadowOpacity属性一个大于默认值（也就是0）的值，阴影就可以显示在任意图层之下。 shadowOpacity 是一个必须在0.0（不可见）和1.0（完全不透明）之间的浮点数。如果设置为1.0，将会显示一个有轻微模糊的黑色阴影稍微在图层之上

shadowColor和 borderColor 和 CGColorRef 。阴影默认是黑色，大多数时候你需要的阴影也是黑色的（其他颜色的阴影看起来是不是有一点点奇怪。。。

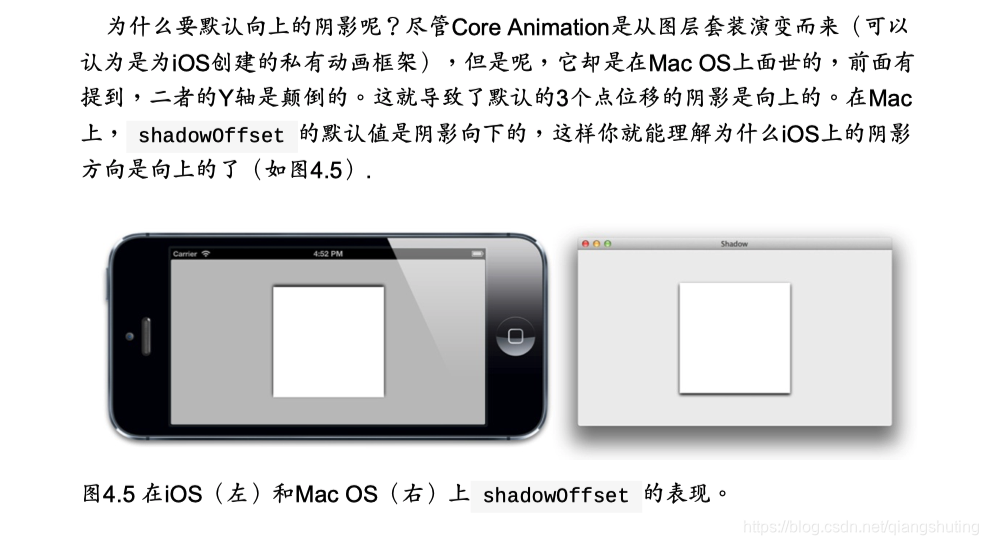

shadowOffset属性控制着阴影的方向和距离。它是一个 CGSize 的值，宽度控制这阴影横向的位移，高度控制着纵向的位移。 shadowOffset 的默认值是 {0, -3}，意即阴影相对于Y轴有3个点的向上位移。
shadowRadius属性控制着阴影的模糊度，当它的值是0的时候，阴影就和视图一样有一个非常确定的边界线。当值越来越大的时候，边界线看上去就会越来越模糊和自然。苹果自家的应用设计更偏向于自然的阴影，所以一个非零值再合适不过了。

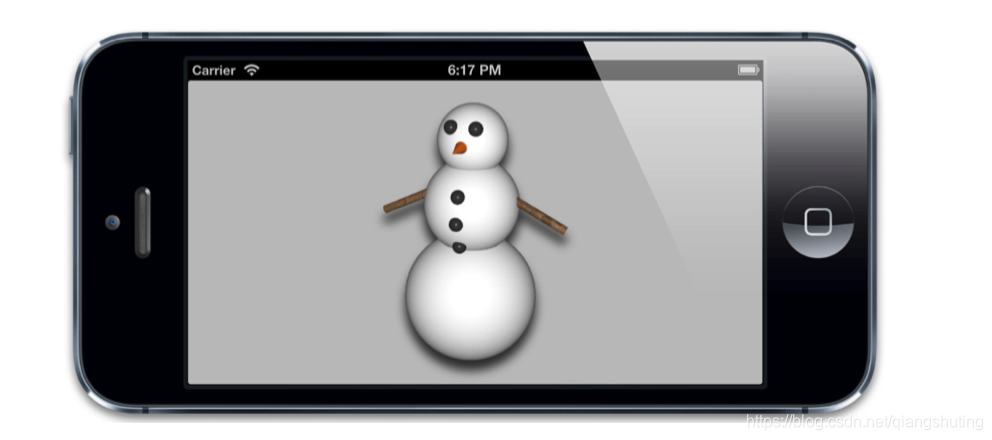

和图层边框不同，图层的阴影继承自内容的外形，而不是根据边界和角半径来确定。为了计算出阴影的形状，Core Animation会将寄宿图（包括子视图，如果有的话）考虑在内，然后通过这些来完美搭配图层形状从而创建一个阴影
在这里插入图片描述
完全根据图片内容绘制阴影

shadowPath属性

我们已经知道图层阴影并不总是方的，而是从图层内容的形状继承而来。这看上去不错，但是实时计算阴影也是一个非常消耗资源的，尤其是图层有多个子图层，每个图层还有一个有透明效果的寄宿图的时候。

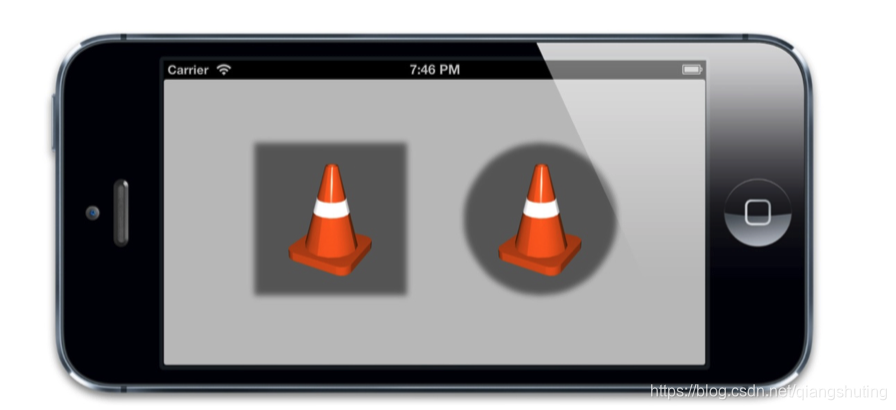

如果你事先知道你的阴影形状会是什么样子的，你可以通过指定一 shadowPath 来提高性能。 shadowPath 是一个 CGPathRef 类型（一个指向 CGPath 的指针）。 CGPath 是一个Core Graphics对象，用来指定任意的一个矢量图形。我们可以通过这个属性单独于图层形状之外指定阴影的形状。

在这里插入图片描述

 layerView1.layer.shadowOpacity = 0.5f;
    layerView2.layer.shadowOpacity = 0.5f;

    CGMutablePathRef squarePath = CGPathCreateMutable();
    CGPathAddRect(squarePath, NULL, layerView1.bounds);
    layerView1.layer.shadowPath = squarePath;
    CGPathRelease(squarePath);

    CGMutablePathRef circlePath = CGPathCreateMutable();
    CGPathAddEllipseInRect(circlePath, NULL, layerView2.bounds);
    layerView2.layer.shadowPath = circlePath;
    CGPathRelease(circlePath);

如果是一个矩形或者是圆，用 CGPath 会相当简单明了。但是如果是更加复杂一点的图形， UIBezierPath 类会更合适

图层蒙板

CALayer有一个属性叫做mask，这个属性本身就是个 CALayer类型，有和其他图层一样的绘制和布局属性。它类似于一个子图层，相对于父图层（即拥有该属性的图层）布局，但是它却不是一个普通的子图层。不同于那些绘制在父图层中的子图层， mask 图层定义了父图层的部分可见区域。
关于mask的使用可看CALayer之mask使用从此不再纠结

当然还有许多拉伸，透明的效果，图层博大精深啊，后续继续学习吧
