APR项目实训

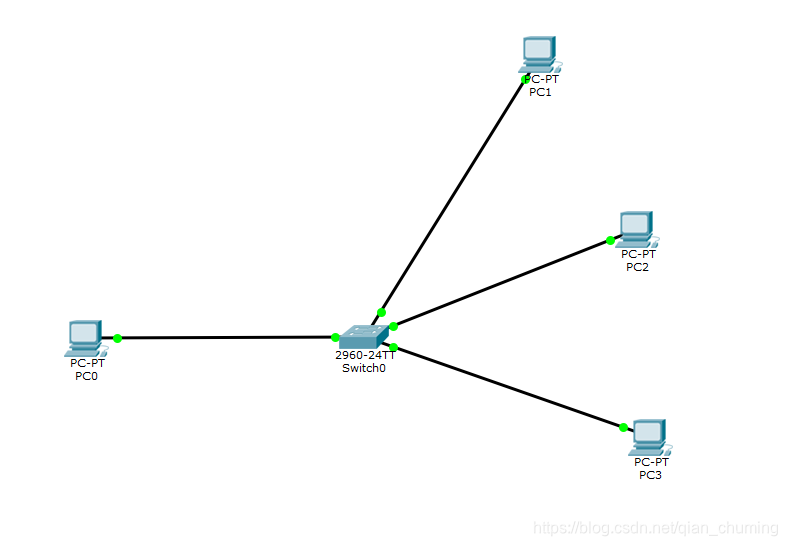

搭建如图所示的拓补并配置设备参数(ip 地址)

PC1（192.168.1.2）
PC2（192.168.1.3）
PC3（192.168.1.4）

模拟ARP报文发送

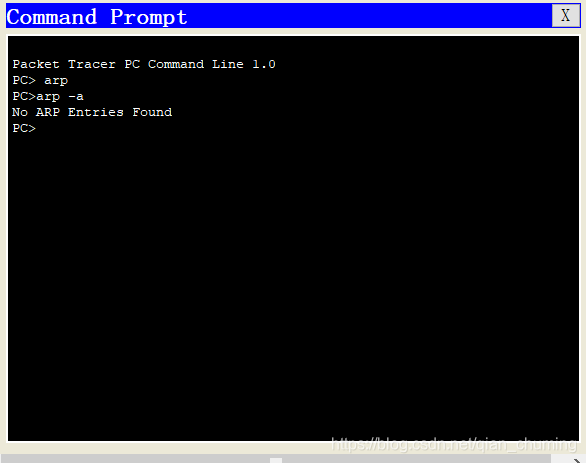

我们可以看到新搭建好的PC0中没有保存任何其他主机的IP和MAC地址

我们启动仿真模式 并从PC0发送一个简单报文到192.168.1.1中 从而获取PC1的IP地址和MAC地址

文件发送共分为三步

第一步

PC0发送到switch0

第二步

switch0将报文同时发给3个主机

第三步

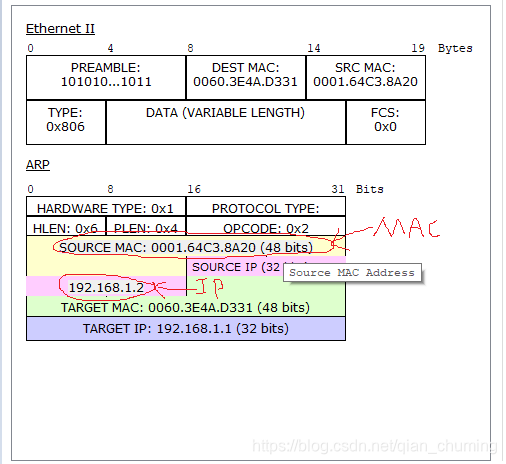

只有PC1（192.168.1.1）响应并回复自己的IP地址以及MAC地址

最后

switch0将报文发送给PC0

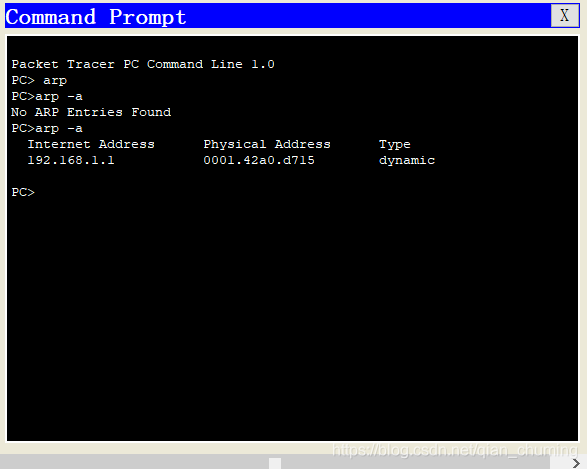

当我们再次查看PC0的高速缓存时可以发现

PC0已经保存了PC1的IP地址和MAC地址

用此方法我们可以依次保存其它PC的IP地址和MAC地址

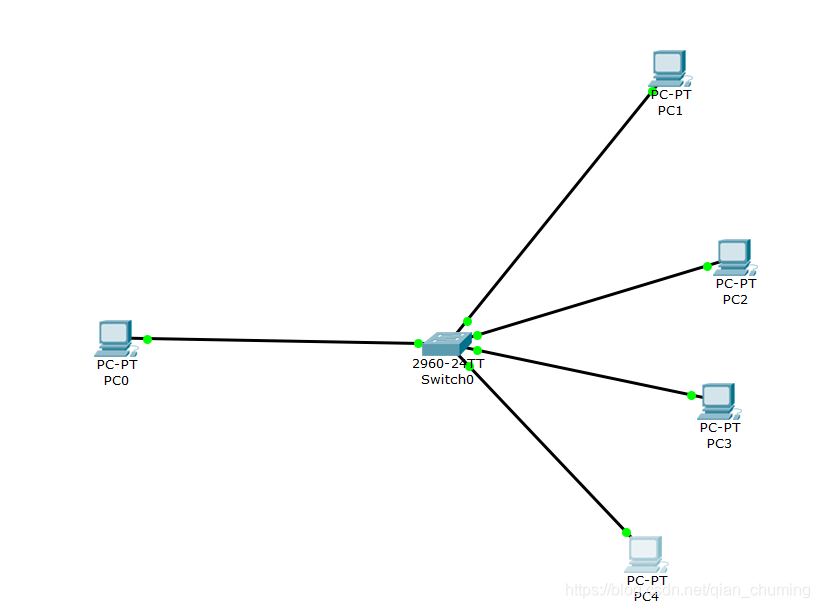

当我们新增一个主机并从PC0向新主机发送报文时

PC5（192.168.1.5）

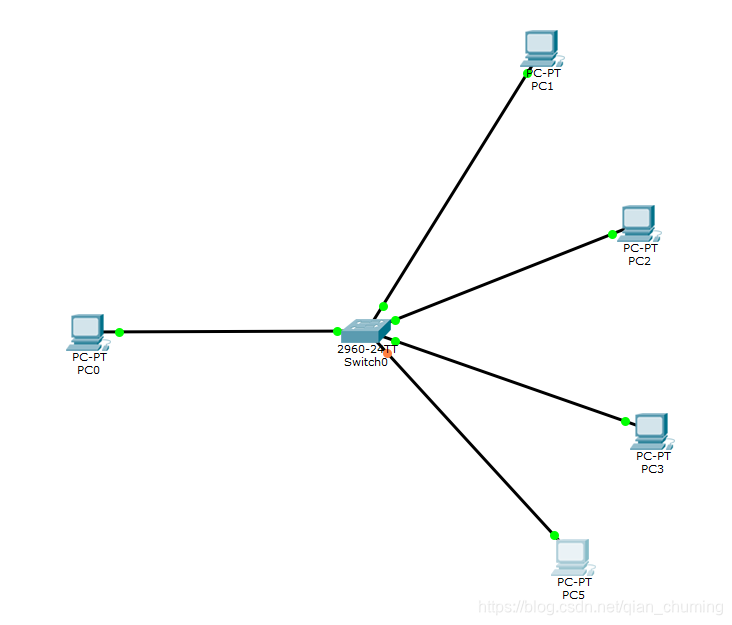

一开始PC5与其他设备不在同局域网内 所以无法连通（点为橙色）
这里我通过由PC0向PC5发送报文的方式让他们连通

观察PC5的arp

从PC0发熊报文到PC5

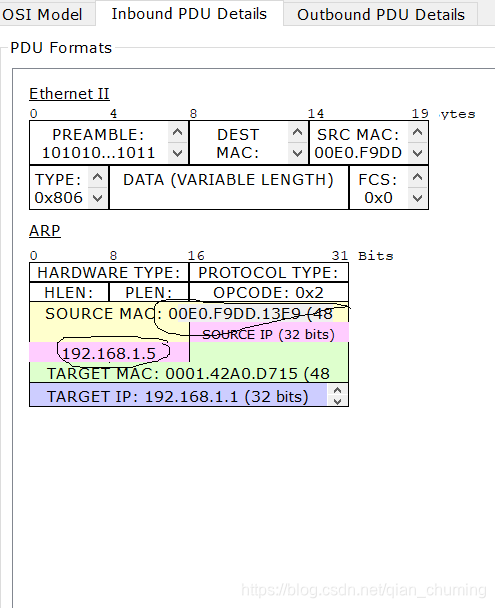

从这里可以看出PC5返回了自己的IP地址以及MAC地址

可以发现PC5也和PC0由高速缓存了。
