基于Altium Designer软件stm32最小系统的电路原理图的绘制

最新推荐文章于 2025-10-05 15:07:17 发布
原创 最新推荐文章于 2025-10-05 15:07:17 发布 · 221 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式

本文介绍了如何在Altium Designer中创建并绘制STM32最小系统的电路原理图。首先，通过建立工程和添加绘制面板开始，接着安装元件库，然后连线元件并创建原理图，最后进行区域划分，使原理图更清晰。详细步骤包括从建立工程到放置元件、引脚、网络编号，直至完成整个原理图的绘制。

提示：安装Altium Designer教程参考Altium_Designer_Beta_18.1.7

文章目录

一、画最小系统原理图

1、首先建立一个工程

按照图上步骤操作
在这里插入图片描述

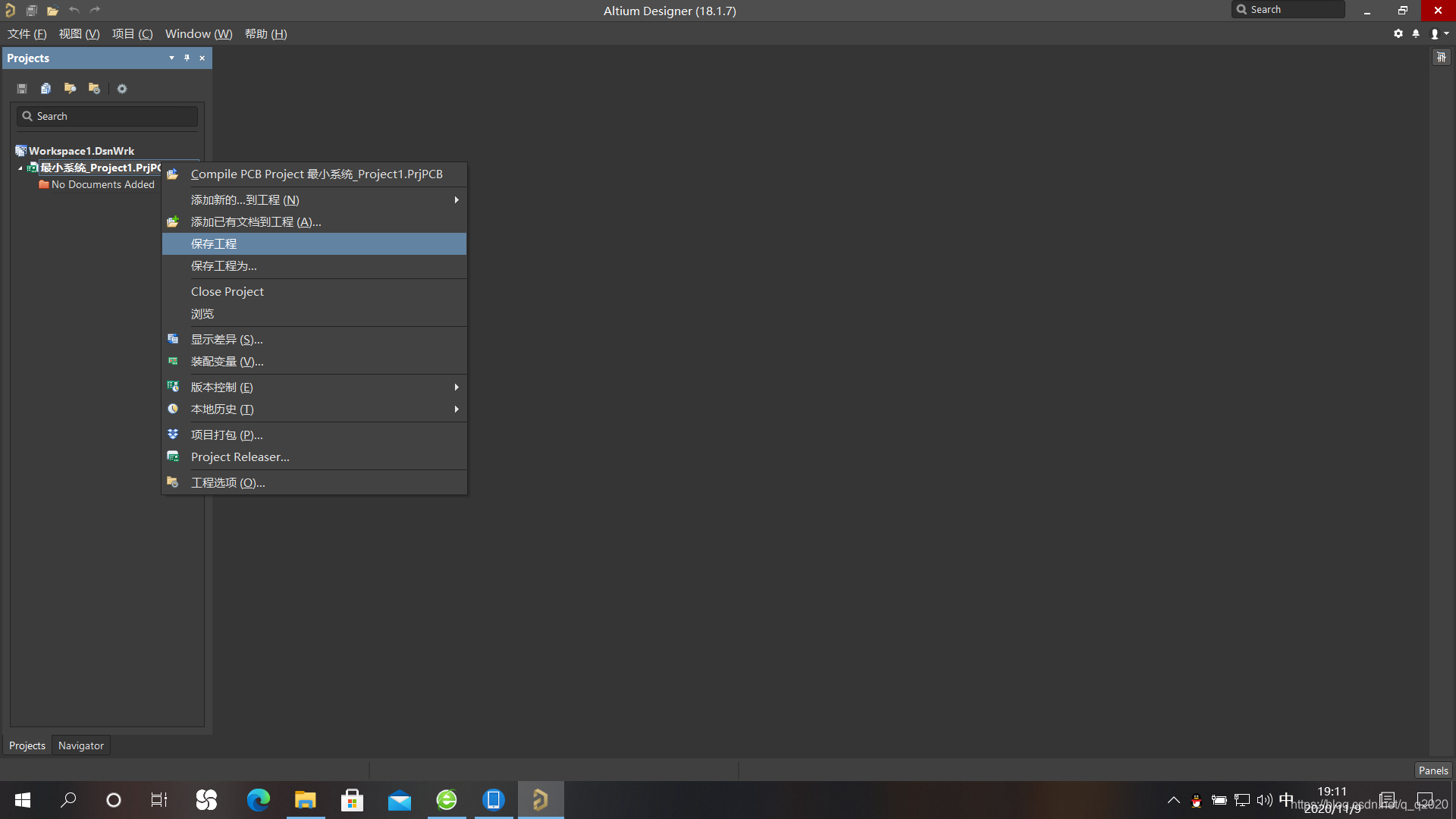

保存工程
在这里插入图片描述

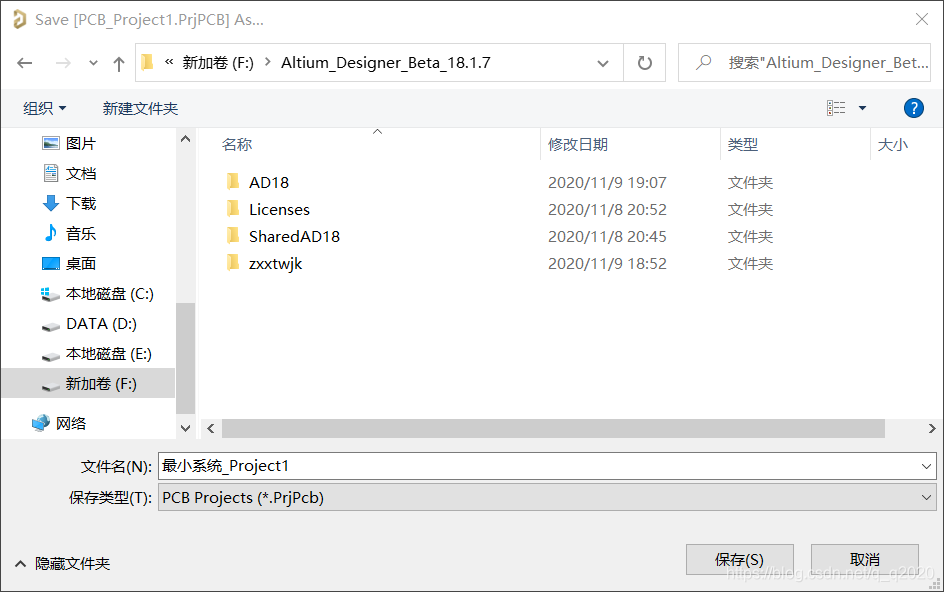

选择如图所示，自己选择工程名和存储位置
在这里插入图片描述

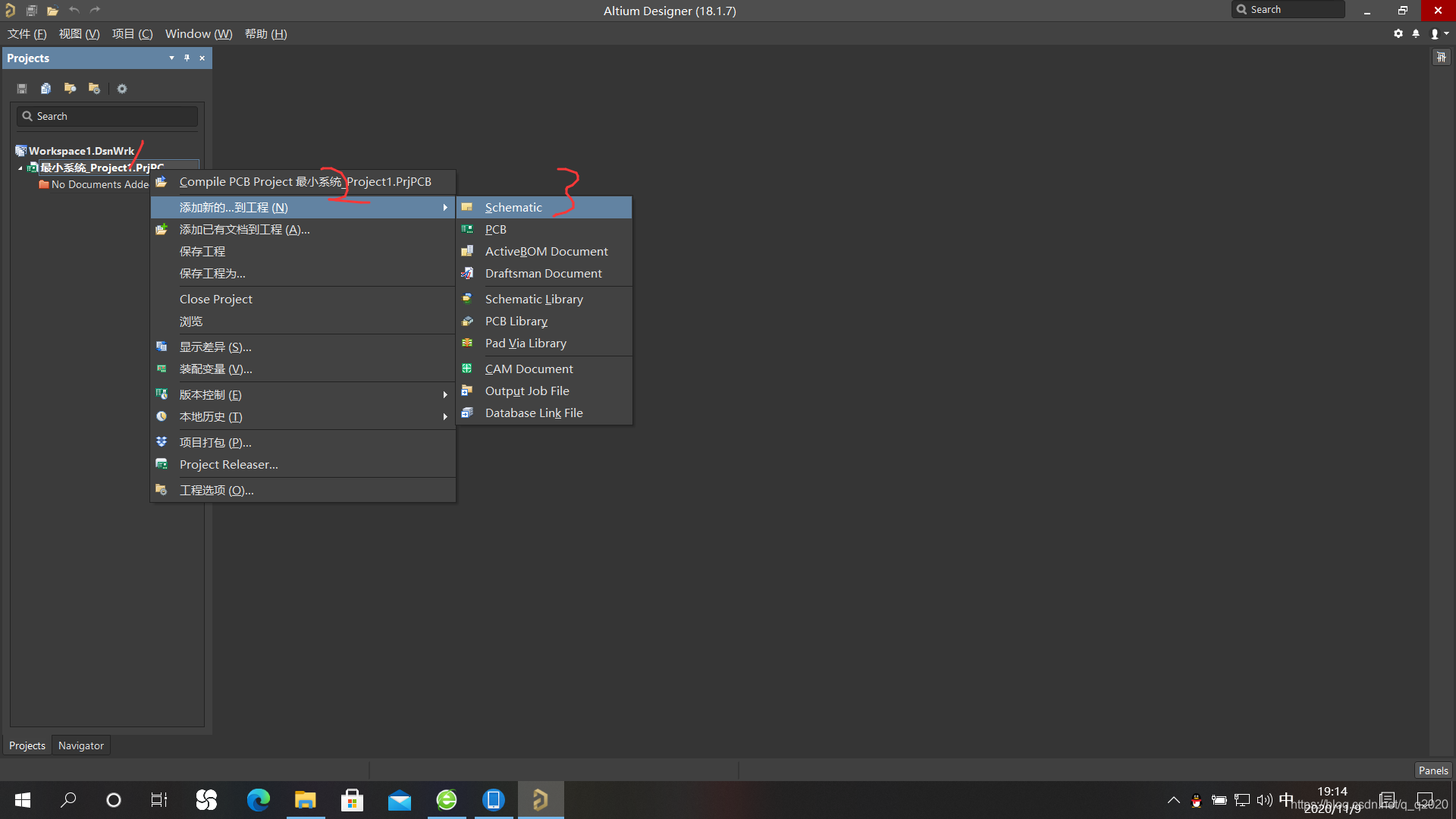

2、添加一个绘制面板

在这里插入图片描述

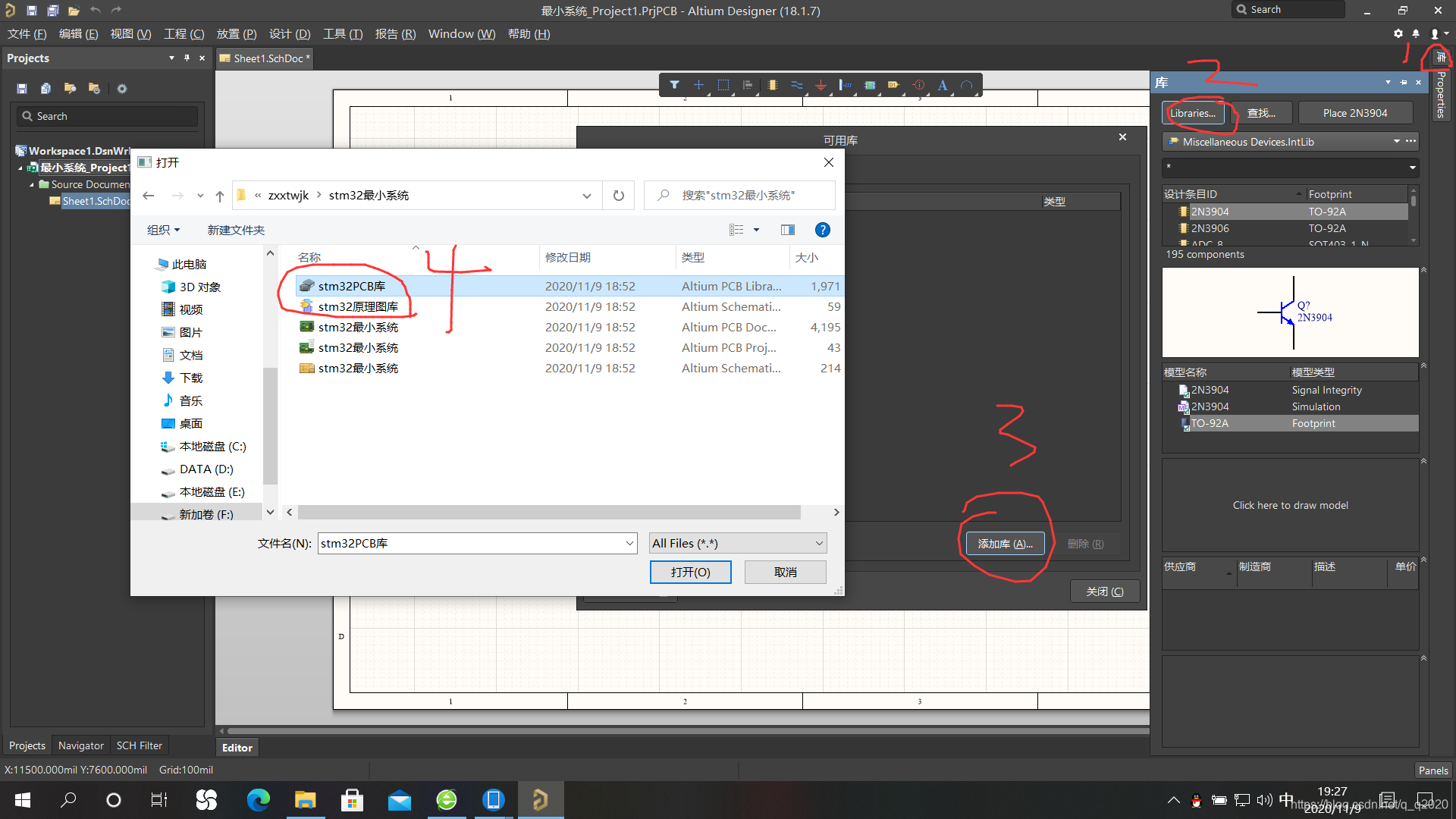

3、安装元件库

（本文所有元件库来自于链接：0-0提取码：omf8）
在这里插入图片描述

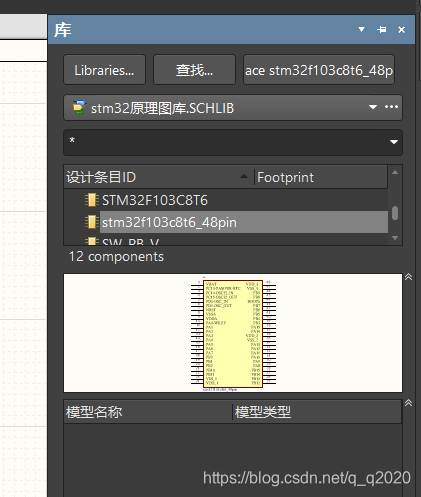

这时，右边可以观察到，安装的库已经在右边列表
在这里插入图片描述
安装完成

4、连线元件，创建原理图

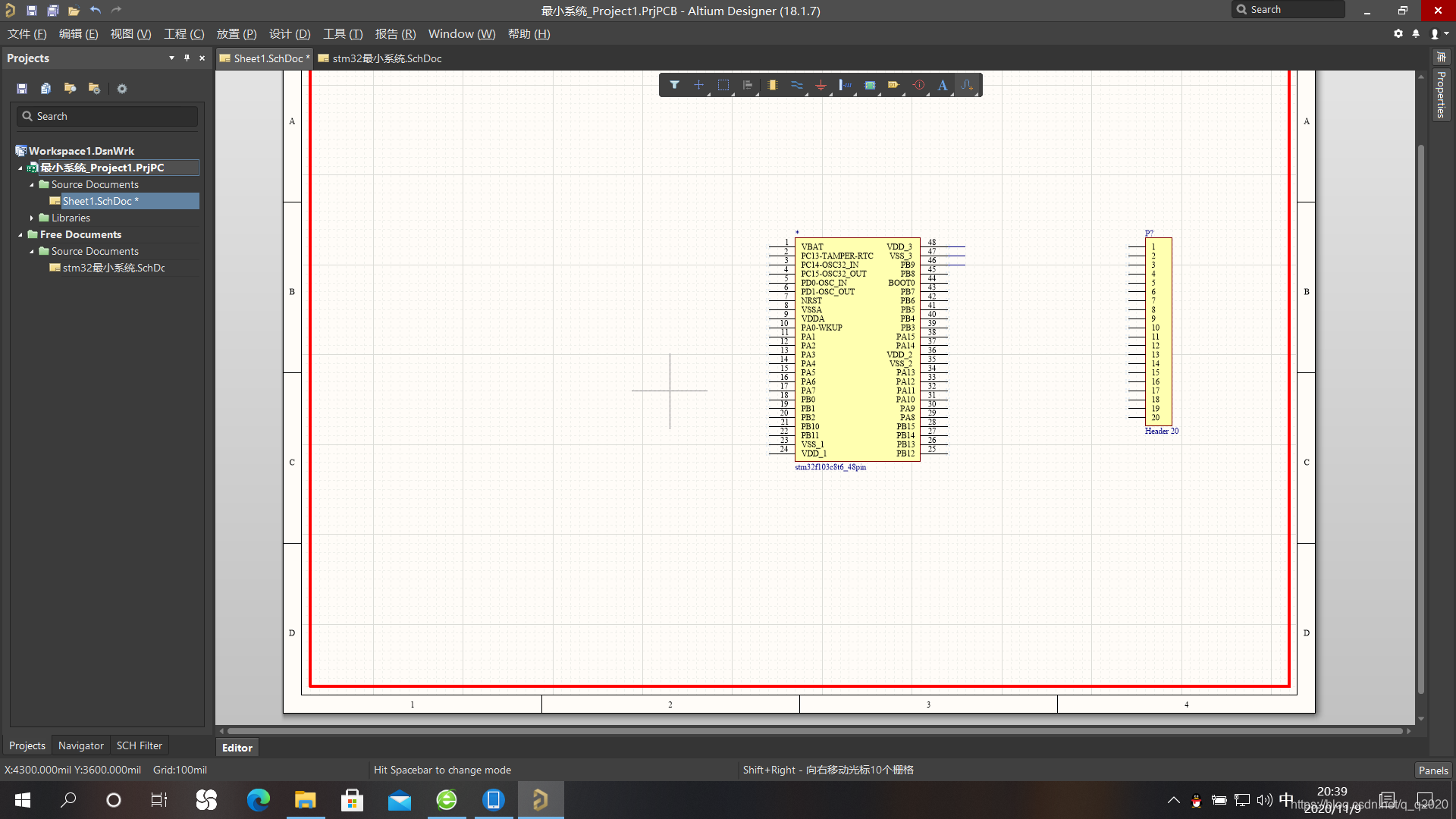

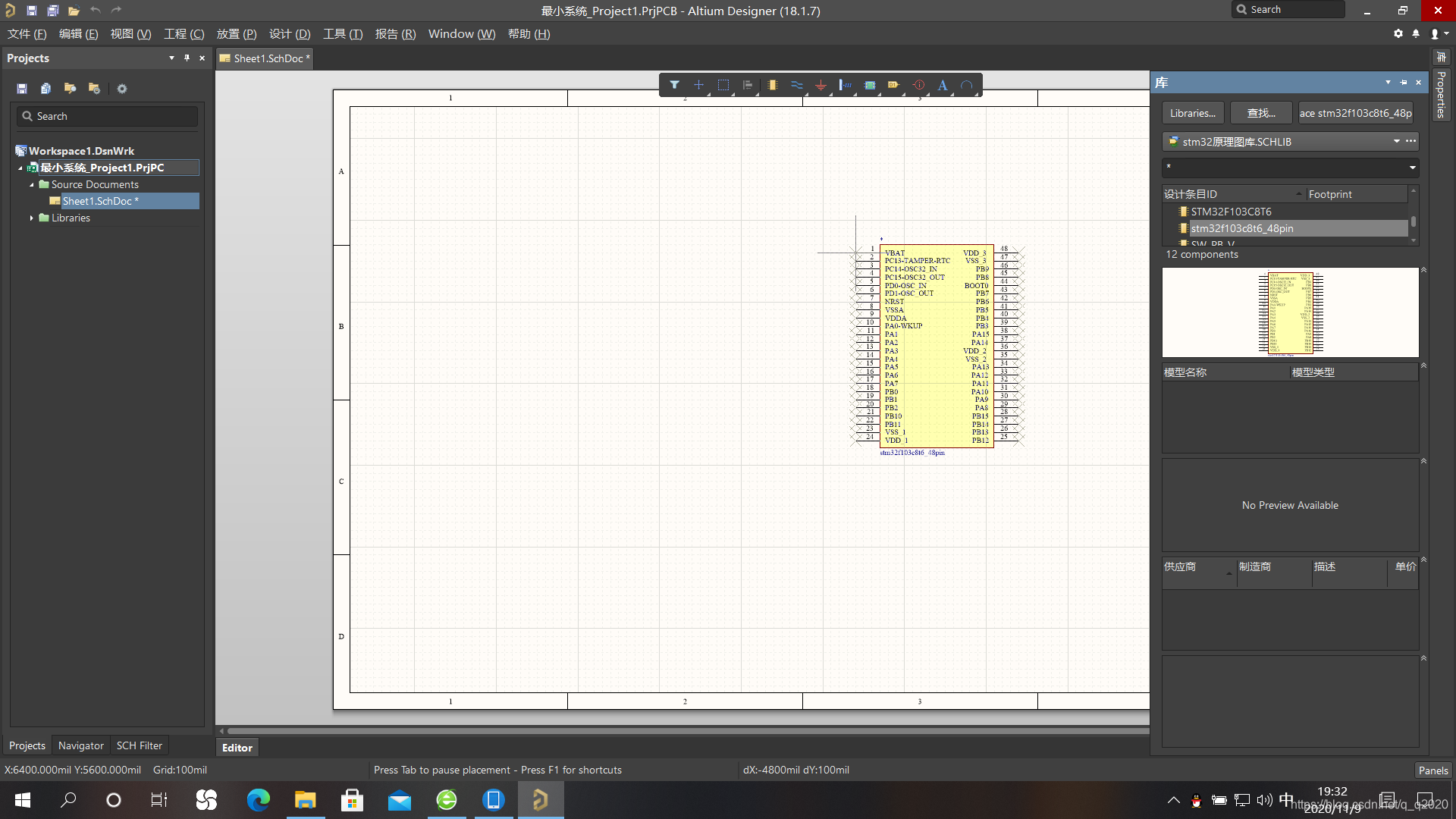

左键双击所需元件，把它放在图上
在这里插入图片描述

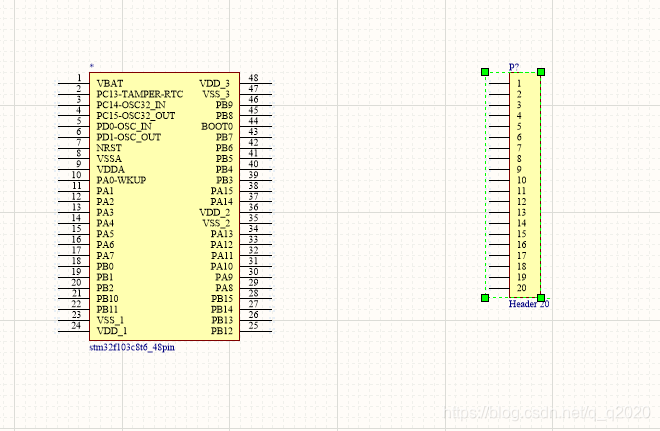

放置引脚
在这里插入图片描述

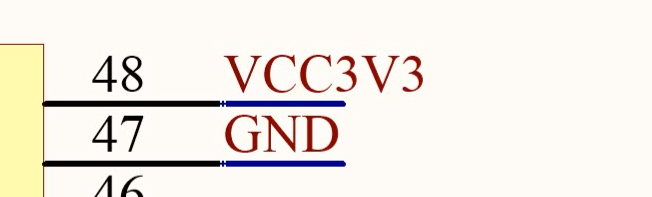

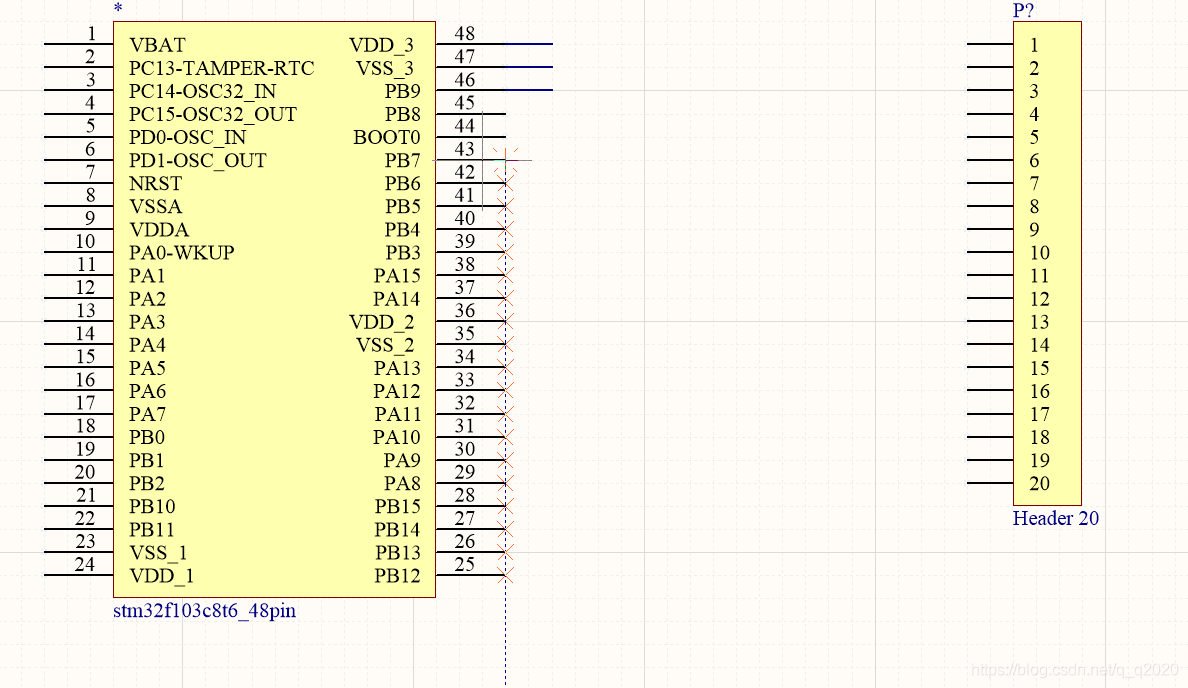

按ctrl+w将线引长
在这里插入图片描述

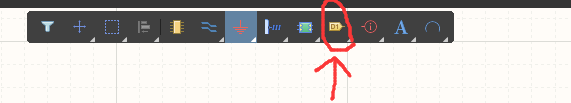

放置网络编号

点击它，然后按TAB,输入网络编号名称（注意要在英文输入法情况下）
在这里插入图片描述
划分区域，使原理图更加清晰

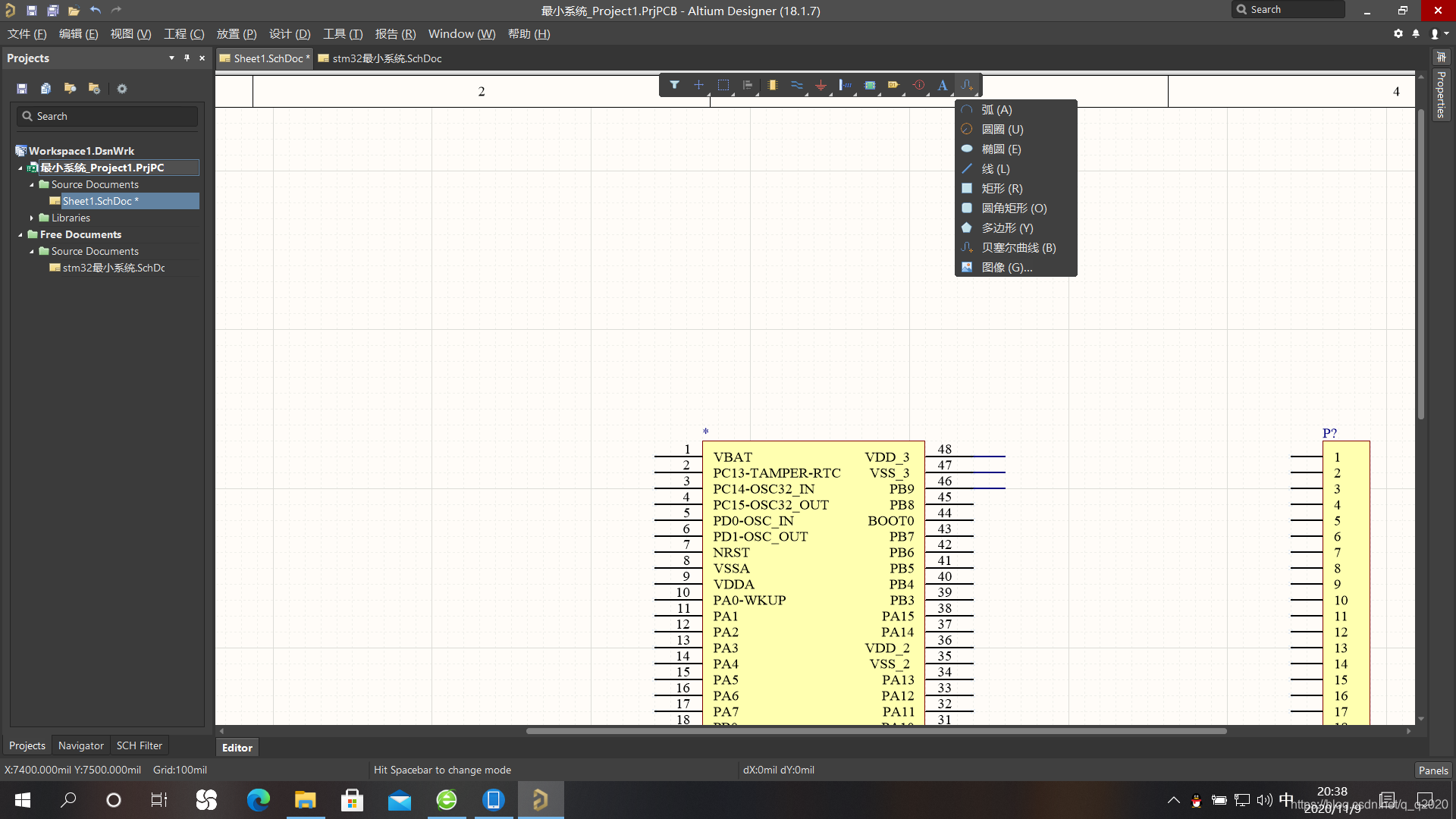

选择如图所示的曲线，按TAB可以调整曲线粗细
在这里插入图片描述
在这里插入图片描述
重复上述步骤，完成这个原理图的绘制。

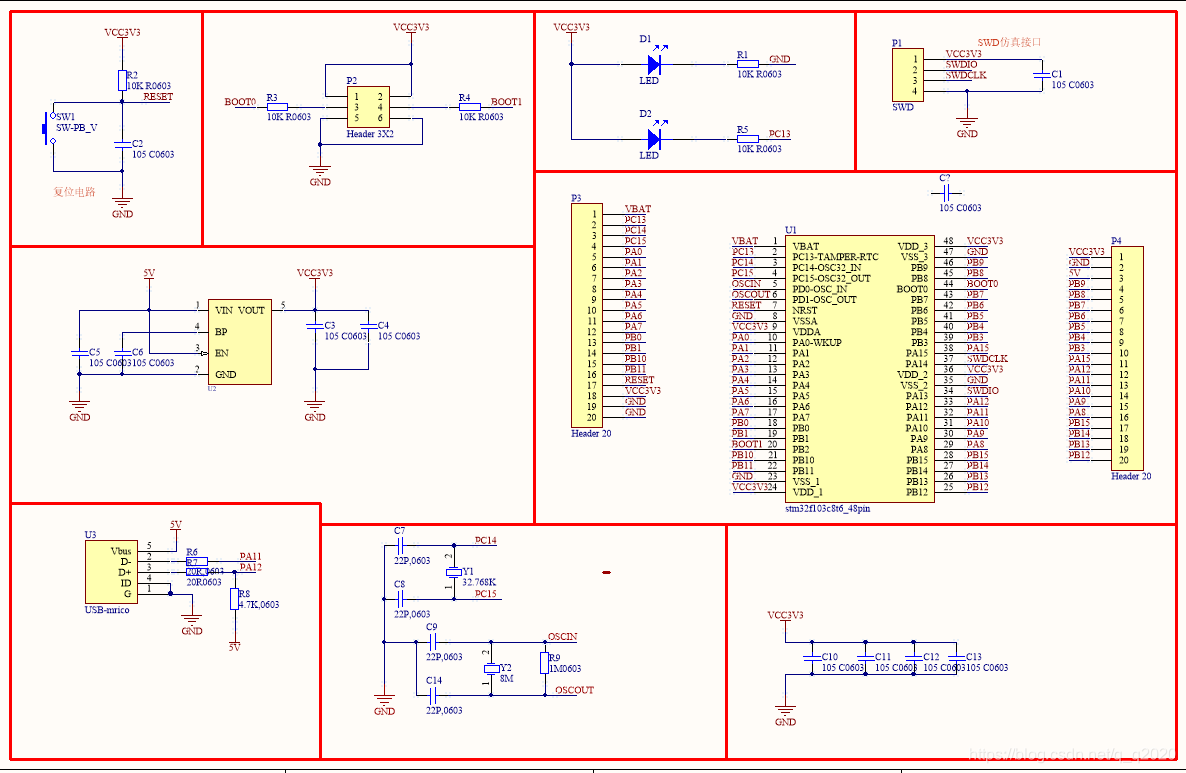

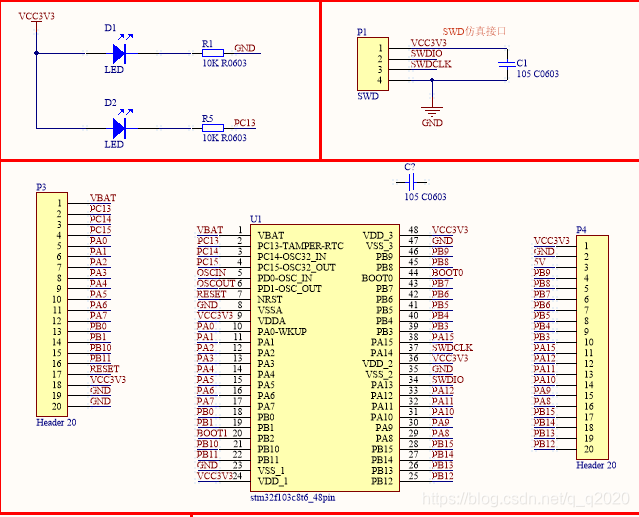

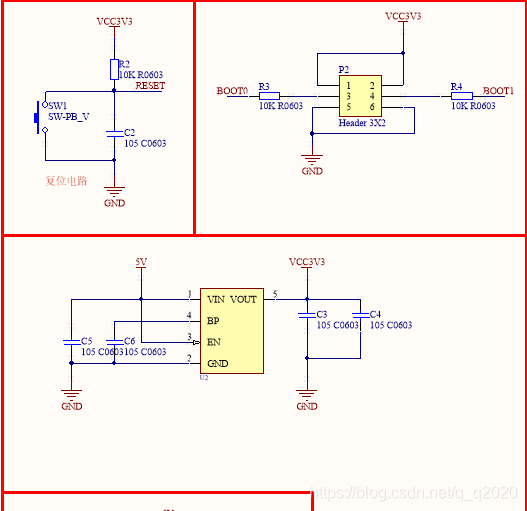

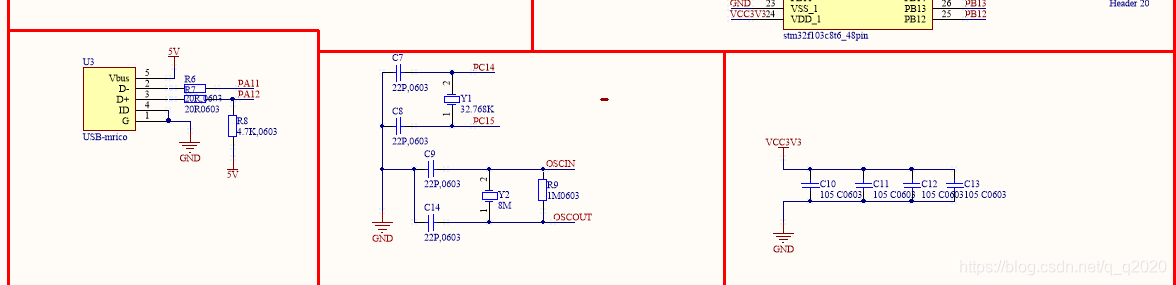

绘制结果如下
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
