linux网络程序设计——2 网络模型

2 C/S模型-TCP

大部分进程间通信使用客户端-服务器模型。进程间通信指的是两个进程之间相互通信，其中，客户端进程连接服务器进程，通常是发出数据请求。一个很好的比喻是一个人给另一个人打电话，打出电话的人就好比客户端，接电话的人就好比服务器。

有两点需要注意，第一，客户端需要知道服务器是否存在，如果服务器存在，服务器的地址是多少；但是在客户端连接服务器之前，服务器并不需要知道客户端的地址（甚至客户端存在与否）。第二，连接一旦建立，客户端和服务器之间就可以接收和发送数据。

客户端和服务器用于建立连接的系统调用有所不同，但都包含socket的基本构建。

客户端建立socket的步骤：

- 使用socket()函数（系统调用）创建一个socket

- 使用connect()函数将socket连接到服务器的地址

- 发送或接收数据。有很多种方法进行发动数据和接收数据，但是最简单的方法是使用read()和write(）函数

服务器端建立socket的步骤：

- 使用socket()函数创建一个socket

- 使用bind()函数将socket和一个地址绑定，对于网络上的服务器来讲，地址包含主机和端口号，像这样：127.0.0.1:8888

- 使用listen()函数监听连接

- 当监听到有连接时，使用accept()函数接受一个连接。这个函数通常会堵塞，直到客户端连接建立。

- 接收和发送数据

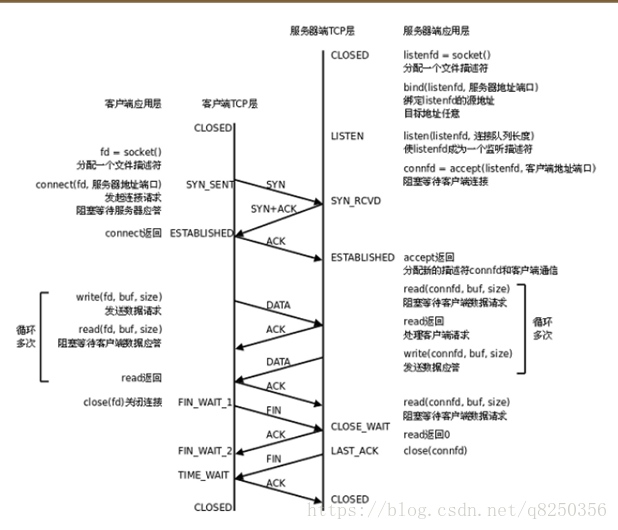

服务器调用socket()、bind()、listen()完成初始化后，调用accept()阻塞等待，处于监听端口的状态，客户端调用socket()初始化后，调用connect()发出SYN段并阻塞等待服务器应答，服务器应答一个SYN-ACK段，客户端收到后从connect()返回，同时应答一个ACK段，服务器收到后从accept()返回。

　　数据传输的过程：

　　1) 建立连接后，TCP协议提供全双工的通信服务，但是一般的客户端/服务器程序的流程是由客户端主动发起请求，服务器被动处理请求，一问一答的方式。因此，服务器从accept()返回后立刻调用read()，读socket就像读管道一样，如果没有数据到达就阻塞等待，这时客户端调用write()发送请求给服务器，服务器收到后从read()返回，对客户端的请求进行处理，在此期间客户端调用read()阻塞等待服务器的应答，服务器调用write()将处理结果发回给客户端，再次调用read()阻塞等待下一条请求，客户端收到后从read()返回，发送下一条请求，如此循环下去。

　　如果客户端没有更多的请求了，就调用close()关闭连接，就像写端关闭的管道一样，服务器的read()返回0，这样服务器就知道客户端关闭了连接，也调用close()关闭连接。注意，任何一方调用close()后，连接的两个传输方向都关闭，不能再发送数据了。如果一方调用shutdown()则连接处于半关闭状态，仍可接收对方发来的数据。

在学习socket API时要注意应用程序和TCP协议层是如何交互的： *应用程序调用某个socket函数时TCP协议层完成什么动作，比如调用connect()会发出SYN段 *应用程序如何知道TCP协议层的状态变化，比如从某个阻塞的socket函数返回就表明TCP协议收到了某些段，再比如read()返回0就表明收到了FIN段。

实例<客户端/服务器>

mkdir server_test touch server.c touch client.c touch Makefile



server.c

#include <sys/types.h>      #include <sys/socket.h> #include <arpa/inet.h> #include <stdio.h> #include <string.h> #include <sys/types.h> #include <netinet/in.h>   #define SERVER_PORT 8000 #define MAXLINE 4096   int main(void) {     struct sockaddr_in serveraddr, clientaddr;     int sockfd, addrlen, confd, len, i;     char ipstr[128];     char buf[MAXLINE];       //1.socket     sockfd = socket(AF_INET, SOCK_STREAM, 0);     //2.bind     bzero(&serveraddr, sizeof(serveraddr));     /* 地址族协议IPv4 */     serveraddr.sin_family = AF_INET;     /* IP地址 */     serveraddr.sin_addr.s_addr = htonl(INADDR_ANY);     serveraddr.sin_port = htons(SERVER_PORT);     bind(sockfd, (struct sockaddr *)&serveraddr, sizeof(serveraddr));     //3.listen     listen(sockfd, 128);     while (1) {         //4.accept阻塞监听客户端链接请求         addrlen = sizeof(clientaddr);         confd = accept(sockfd, (struct sockaddr *)&clientaddr, &addrlen);//返回的是客户端和服务端专用通道的socket描述符         //输出客户端IP地址和端口号         inet_ntop(AF_INET, &clientaddr.sin_addr.s_addr, ipstr, sizeof(ipstr));         printf("client ip %s\tport %d\n",                 inet_ntop(AF_INET, &clientaddr.sin_addr.s_addr, ipstr, sizeof(ipstr)),                 ntohs(clientaddr.sin_port));           //和客户端交互数据操作confd         //5.处理客户端请求         len = read(confd, buf, sizeof(buf));         i = 0;         while (i < len) {             buf[i] = toupper(buf[i]);             i++;         }         write(confd, buf, len);           close(confd);     }     close(sockfd);       return 0; }



client.c

#include <netinet/in.h> #include <stdio.h> #include <sys/types.h> #include <sys/socket.h> #include <arpa/inet.h> #include <string.h> #include <stdlib.h> #include <sys/stat.h> #include <unistd.h> #include <fcntl.h> #define SERVER_PORT 8000 #define MAXLINE 4096 int main(int argc, char *argv[]) {     struct sockaddr_in serveraddr;     int confd, len;     char ipstr[] = "127.0.0.1";     char buf[MAXLINE];     if (argc < 2) {         printf("./client str\n");         exit(1);     }     //1.创建一个socket     confd = socket(AF_INET, SOCK_STREAM, 0);     //2.初始化服务器地址     bzero(&serveraddr, sizeof(serveraddr));     serveraddr.sin_family = AF_INET;     //"192.168.6.254"     inet_pton(AF_INET, ipstr, &serveraddr.sin_addr.s_addr);     serveraddr.sin_port  = htons(SERVER_PORT);     //3.链接服务器     connect(confd, (struct sockaddr *)&serveraddr, sizeof(serveraddr));       //4.请求服务器处理数据     write(confd, argv[1], strlen(argv[1]));     len = read(confd, buf, sizeof(buf));     write(STDOUT_FILENO, buf, len);       //5.关闭socket     close(confd);     return 0; }



Makefile

all:server client   server:server.c     gcc $< -o $@   client:client.c     gcc $< -o $@   .PHONY:clean clean:     rm -f server     rm -f client

由于客户端不需要固定的端口号，因此不必调用bind()，客户端的端口号由内核自动分配。注意，客户端不是不允许调用bind()，只是没有必要调用bind()固定一个端口号，服务器也不是必须调用bind()，但如果服务器不调用bind()，内核会自动给服务器分配监听端口，每次启动服务器时端口号都不一样，客户端要连接服务器就会遇到麻烦。客户端和服务器启动后可以查看链接情况：netstat-apn|grep 8000

3 C/S模型-UDP

实例<客户端/服务器>

udp_server.cpp

#include <iostream> #include <sys/socket.h> #include <netinet/in.h> #include <arpa/inet.h> #include <signal.h> #include <unistd.h> #include <stdlib.h> #include <assert.h> #include <stdio.h> #include <string.h>   using namespace std;   #define BUFFER_SIZE 1024   void tsocket(int argc, const char * argv[]);   int main(int argc, const char * argv[]) {     tsocket(argc,argv);     return 0; } void tsocket(int argc, const char * argv[]){     if(argc < 3){         exit(-1);     }       const char* ip = argv[1];     int port = atoi(argv[2]);     int backlog = atoi(argv[3]);       std::cout << "ip=" << ip << " port="<<port << " backlog=" << backlog  << std::endl;       int fd;     int check_ret;       fd = socket(PF_INET,SOCK_DGRAM , 0);     assert(fd >= 0);       struct sockaddr_in address;     bzero(&address,sizeof(address));       //转换成网络地址     address.sin_port = htons(port);     address.sin_family = AF_INET;     //地址转换     inet_pton(AF_INET, ip, &address.sin_addr);       //绑定ip和端口     check_ret = bind(fd,(struct sockaddr*)&address,sizeof(address));     assert(check_ret >= 0);       while(1){         char buffer[BUFFER_SIZE];         struct sockaddr_in addressClient;         socklen_t clientLen = sizeof(addressClient);         memset(buffer, '\0', BUFFER_SIZE);         //获取信息         if(recvfrom(fd, buffer, BUFFER_SIZE-1,0,(struct sockaddr*)&addressClient, &clientLen) == -1)         {            perror("Receive Data Failed:");            exit(1);         }         printf("buffer=%s\n", buffer);     }     close(fd); }



udp_client.cpp

#include <iostream> #include <sys/socket.h> #include <netinet/in.h> #include <arpa/inet.h> #include <signal.h> #include <unistd.h> #include <stdlib.h> #include <assert.h> #include <stdio.h> #include <string.h>   using namespace std;   void tserver(int argc, const char * argv[]);   int main(int argc, const char * argv[]) {     tserver(argc,argv);     return 0; } void tserver(int argc, const char * argv[]){     std::cout << "t server" << std::endl;     if(argc < 3){         exit(-1);     }       const char* ip = argv[1];     int port = atoi(argv[2]);     int backlog = atoi(argv[3]);       std::cout << "ip=" << ip << " port="<<port << " backlog=" << backlog  << std::endl;       int fd;     int check_ret;       fd = socket(PF_INET,SOCK_DGRAM , 0);     assert(fd >= 0);       struct sockaddr_in addressServer;     bzero(&addressServer,sizeof(addressServer));       //转换成网络地址     addressServer.sin_port = htons(port);     addressServer.sin_family = AF_INET;     //地址转换     inet_pton(AF_INET, ip, &addressServer.sin_addr);     //发送数据     const char* normal_data = "my boy!";     if(sendto(fd, normal_data, strlen(normal_data),0,(struct sockaddr*)&addressServer,sizeof(addressServer)) < 0)     {       perror("Send File Name Failed:");       exit(1);     }     close(fd); }

4 select模型

select系统调用时用来让我们的程序监视多个文件句柄的状态变化的。程序会停在select这里等待，直到被监视的文件句柄有一个或多个发生了状态改变。

文件句柄，其实就是一个整数，表示一个系统资源，通过socket函数的声明就明白了：

int socket(int domain, int type, int protocol);

我们最熟悉的句柄是0、1、2三个，0是标准输入，1是标准输出，2是标准错误输出。0、1、2是整数表示的，对应的FILE*结构的表示就是stdin、stdout、stderr。

继续上面的select，就是用来监视某个或某些句柄的状态变化的。select函数原型如下：

int select (int nfds, fd_set *readfds, fd_set *writefds, fd_set *exceptfds, struct timeval *timeout);

函数的最后一个参数timeout是一个超时时间值。其类型是struct timeval *，即一个struct timeval结构的变量的指针，所以我们在程序里要声明一个struct timeval tv;然后把变量tv的地址&tv传递给select函数。struct timeval结构如下：

struct timeval {        long tv_sec;  //seconds        long tv_usec; //microseconds }；

第2、3、4三个参数是一样的类型fd_set *,即我们在程序里要申请几个fd_set类型的变量，比如rdfds，wtfds，exfds，然后把这个变量的地址&rdfds,&wtfds,&exfds传递给select函数。这三个参数都是一个句柄的集合，第一个rdfds是用来保存这样的句柄的:当句柄的状态变成可读时系统就告诉select函数返回，同理第二个函数是指向有句柄状态变成可写时系统就会告诉select函数返回，同理第三个参数exfds是特殊情况，即句柄上有特殊情况发生时系统会告诉select函数返回。特殊情况比如对方通过一个socket句柄发来了紧急数据。如果我们程序里只想检测某个socket是否有数据可读，我们可以这样：

fd_set  rdfds; struct timeval tv; int ret; FD_ZERO(&rdfds); FD_SET(socket, &rdfds); tv.tv_sec = 1; tv.tv_uses = 500; ret = select (socket + 1, &rdfds, NULL, NULL, &tv); if(ret < 0) perror (“select”); else if (ret==0) printf(“time out”); else {     printf(“ret = %d/n”,ret);     if(FD_ISSET(socket, &rdfds)){         /* 读取socket句柄里的数据 */         recv(...);     } }

注意select函数的第一个参数，是所有加入集合的句柄值的最大那个那个值还要加1.比如我们创建了3个句柄;

int sa, sb, sc; sa = socket(……); connect (sa,….);   sb = socket(….); connect (sb,…);   sc = socket(….); connect(sc,…);   FD_SET(sa, &rdfds); FD_SET(sb, &rdfds); FD_SET(sc, &rdfds);

在使用select函数之前，一定要找到3个句柄中的最大值是哪个，我们一般定义一个变量来保存最大值，取得最大socket值如下：

int maxfd = 0; if(sa > maxfd) maxfd = sa; if(sb > maxfd) maxfd = sb; if(sc > maxfd) maxfd = sc;

然后调用select函数：

ret = select (maxfd+1, &rdfds, NULL, NULL,&tv);

同样的道理，如果我们是检测用户是否按了键盘进行输入，我们就应该把标准输入0这个句柄放到select里来检测，如下：

FD_ZERO(&rdfds); FD_SET(0, &rdfds); tv.tv_sec = 1; tv.tv_usec = 0; ret = select (1, &rdfds,NULL,NULL,&tv); if(ret < 0) perror(“select”); else if (ret = = 0) printf (“time out/n”); else{     scanf(“%s”,buf); }

 实例<服务器>

使用select函数可以以非阻塞的方式和多个socket通信。程序只是演示select函数的使用，功能非常简单，即使某个连接关闭以后也不会修改当前连接数，连接数达到最大值后会终止程序。

1. 程序使用了一个数组fd_A，通信开始后把需要通信的多个socket描述符都放入此数组。

2. 首先生成一个叫sock_fd的socket描述符，用于监听端口。

3. 将sock_fd和数组fd_A中不为0的描述符放入select将检查的集合fdsr。

4. 处理fdsr中可以接收数据的连接。如果是sock_fd，表明有新连接加入，将新加入连接的socket描述符放置到fd_A。

select_server.cpp

#include <stdio.h> #include <stdlib.h> #include <unistd.h> #include <errno.h> #include <string.h> #include <sys/types.h> #include <sys/socket.h> #include <netinet/in.h> #include <arpa/inet.h>   #define MYPORT 1234    // the port users will be connecting to   #define BACKLOG 5     // how many pending connections queue will hold   #define BUF_SIZE 200   int fd_A[BACKLOG];    // accepted connection fd int conn_amount;    // current connection amount   void showclient() {     int i;     printf("client amount: %d\n", conn_amount);     for (i = 0; i < BACKLOG; i++) {         printf("[%d]:%d  ", i, fd_A[i]);     }     printf("\n\n"); }   int main(void) {     int sock_fd, new_fd;  // listen on sock_fd, new connection on new_fd     struct sockaddr_in server_addr;    // server address information     struct sockaddr_in client_addr; // connector's address information     socklen_t sin_size;     int yes = 1;     char buf[BUF_SIZE];     int ret;     int i;       if ((sock_fd = socket(AF_INET, SOCK_STREAM, 0)) == -1) {         perror("socket");         exit(1);     }       if (setsockopt(sock_fd, SOL_SOCKET, SO_REUSEADDR, &yes, sizeof(int)) == -1) {         perror("setsockopt");         exit(1);     }         server_addr.sin_family = AF_INET;         // host byte order     server_addr.sin_port = htons(MYPORT);     // short, network byte order     server_addr.sin_addr.s_addr = INADDR_ANY; // automatically fill with my IP     memset(server_addr.sin_zero, '\0', sizeof(server_addr.sin_zero));       if (bind(sock_fd, (struct sockaddr *)&server_addr, sizeof(server_addr)) == -1) {         perror("bind");         exit(1);     }       if (listen(sock_fd, BACKLOG) == -1) {         perror("listen");         exit(1);     }       printf("listen port %d\n", MYPORT);       fd_set fdsr;     int maxsock;     struct timeval tv;       conn_amount = 0;     sin_size = sizeof(client_addr);     maxsock = sock_fd;     while (1) {         // initialize file descriptor set         FD_ZERO(&fdsr);         FD_SET(sock_fd, &fdsr);           // timeout setting         tv.tv_sec = 30;         tv.tv_usec = 0;           // add active connection to fd set         for (i = 0; i < BACKLOG; i++) {             if (fd_A[i] != 0) {                 FD_SET(fd_A[i], &fdsr);             }         }           ret = select(maxsock + 1, &fdsr, NULL, NULL, &tv);         if (ret < 0) {             perror("select");             break;         } else if (ret == 0) {             printf("timeout\n");             continue;         }           // check every fd in the set         for (i = 0; i < conn_amount; i++) {             if (FD_ISSET(fd_A[i], &fdsr)) {                 ret = recv(fd_A[i], buf, sizeof(buf), 0);                 if (ret <= 0) {        // client close                     printf("client[%d] close\n", i);                     close(fd_A[i]);                     FD_CLR(fd_A[i], &fdsr);                     fd_A[i] = 0;                 } else {        // receive data                     if (ret < BUF_SIZE)                         memset(&buf[ret], '\0', 1);                     printf("client[%d] send:%s\n", i, buf);                 }             }         }           // check whether a new connection comes         if (FD_ISSET(sock_fd, &fdsr)) {             new_fd = accept(sock_fd, (struct sockaddr *)&client_addr, &sin_size);             if (new_fd <= 0) {                 perror("accept");                 continue;             }               // add to fd queue             if (conn_amount < BACKLOG) {                 fd_A[conn_amount++] = new_fd;                 printf("new connection client[%d] %s:%d\n", conn_amount,                         inet_ntoa(client_addr.sin_addr), ntohs(client_addr.sin_port));                 if (new_fd > maxsock)                     maxsock = new_fd;             }             else {                 printf("max connections arrive, exit\n");                 send(new_fd, "bye", 4, 0);                 close(new_fd);                 break;             }         }         showclient();     }       // close other connections     for (i = 0; i < BACKLOG; i++) {         if (fd_A[i] != 0) {             close(fd_A[i]);         }     }       exit(0); }
