静态路由

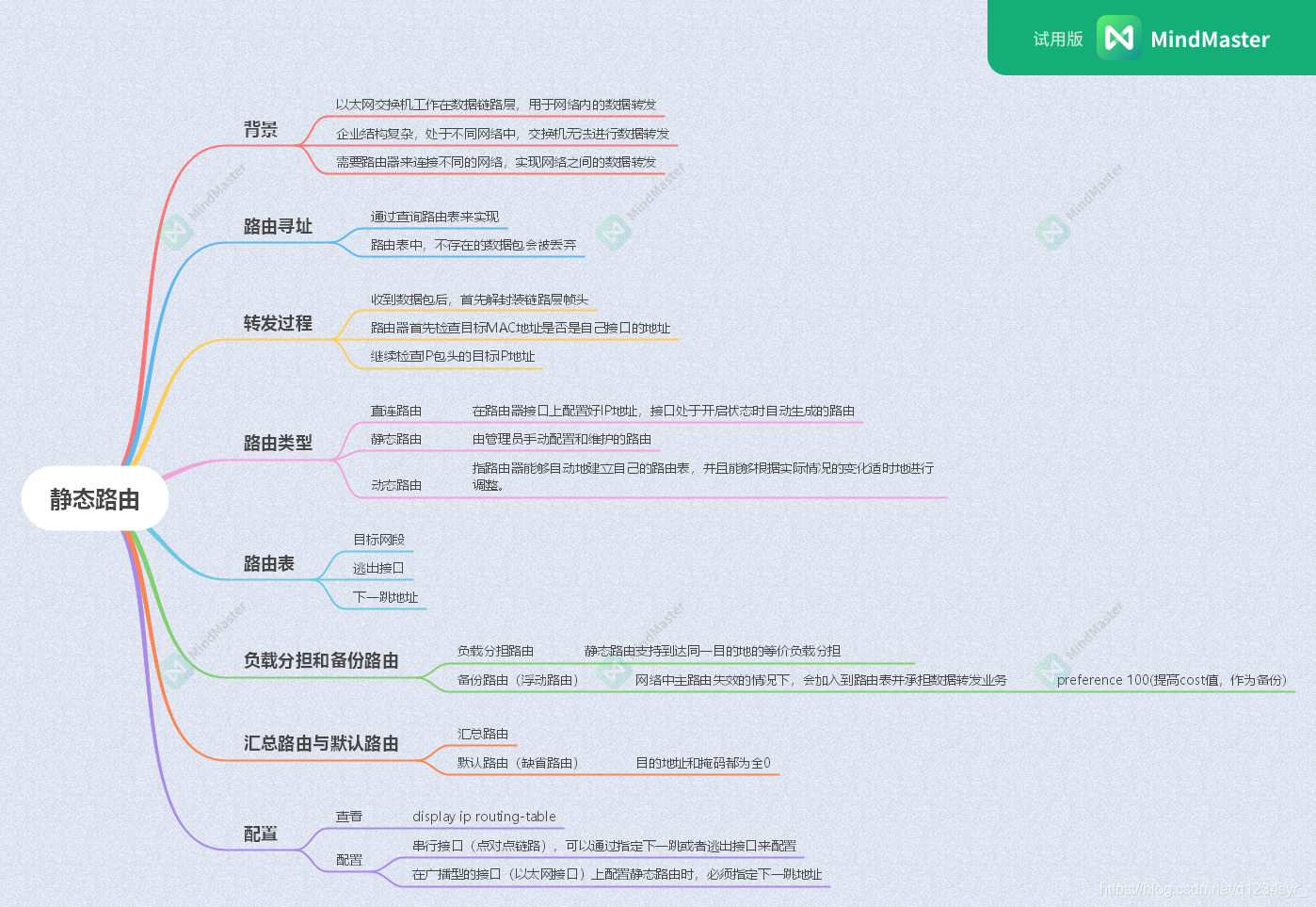

今天讲解了静态路由的基础，现在展示思维导图

• 静态路由的背景
• 路由表
• 静态路由的配置
• 负载分担和备份路由
• 汇总路由和默认路由

第一章：静态路由的背景

以太网交换机工作在数据链路层，用于在网络内进行数据转发。而企业网络的拓扑结构一般会比较复杂，不同的部门，或者总部和分支可能处在不同的网络中，此时就需要使用路由器来连接不同的网络，实现网络之间的数据转发

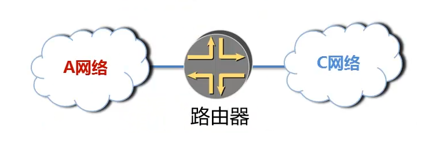

路由器将不同网段连接在一起

第二章路由表

路由表包含了以下几个关键项

目的地址（Destination）:用来标识IP数据包的目的地址和网络地址
网络掩码（Mask）
输出接口（Interface）:逃出接口
下一跳IP地址（NextHop）:下一站，我该交给谁

优先级： 在不同的路由协议之间进行

度量值： 在相同的路由协议之间进行
路由表中的路由都是最优路由，但是路径可能是次优的
最长匹配原则

第三章：静态路由的配置

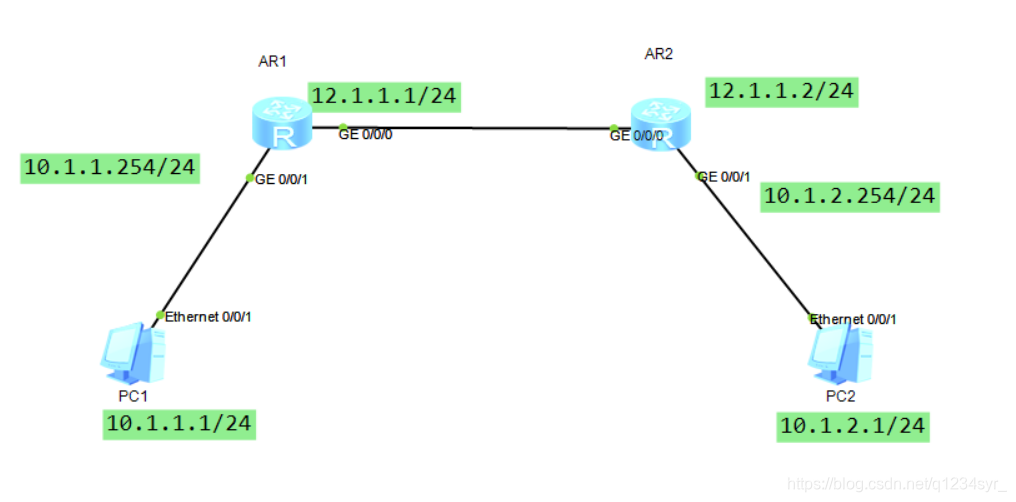

运行环境

要想实现PC1ping通PC2 就需要配置静态路由

配置两台PC机
先将路由器的ip配置好
SW1

interface g 0/0/0
ip address 12.1.1.1 24
interface g 0/0/1
ip address 10.1.1.254 24

SW2

interface g 0/0/0
ip address 12.1.1.2 24
interface g 0/0/1
ip address 10.1.2.254 24

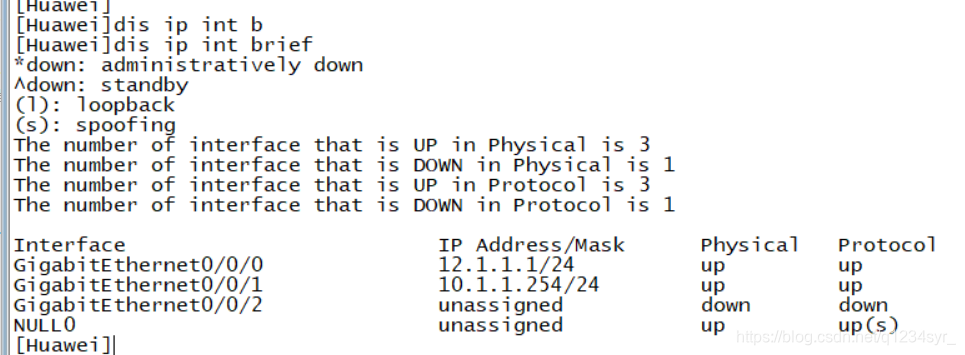

查看双up状态

配置静态路由
SW1

ip router-static 10.1.2.0 24 g0/0/0 12.1.1.2

SW2

ip router-static 10.1.1.0 24 g0/0/0 12.1.1.1

查看display ip routing-table


静态路由配置成功

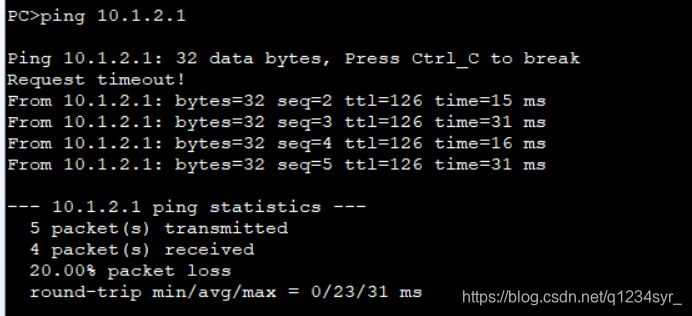

PC1ping通PC2

第四章：负载分担和备份路由

负载分担

静态路由支持到达同一目的地的等价负载分担

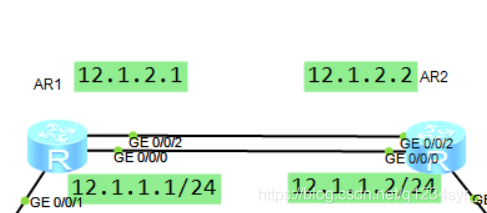

环境

配置验证：
在前一个静态配置的基础上 增加了g0/0/2
SW1

ip route-static 10.1.2.0 24 GigabitEthernet 0/0/2 12.1.2.2

SW2

ip route-static 10.1.1.0 24 GigabitEthernet 0/0/2 12.1.2.1

查看

备份路由（浮动路由）

浮动静态路由在网络中主路由失效的情况下，会加入到路由表并承担数据转发业务

ip route-static 10.1.1.0 24 GigabitEthernet 0/0/2 12.1.2.1 preference 100

在主链路正常情况下，只有主路会出现在路由表中

第五章：汇总路由和默认路由

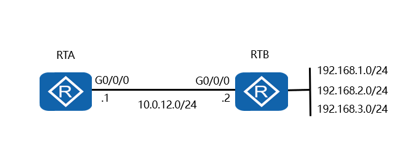

汇总路由

让三个目标IP汇总成一个ip 方便转发
192.168.1.0
192.168.2.0
192.168.3.0
计算方法：

192.168.0000 0001 .0000 0000
192.168.0000 0010 .0000 0000
192.168.0000 0011 .0000 0000
192.168.0000 00 00.0000 0000
192.168.0.0 /22

最得出汇总ip为192.168.0.0 /22

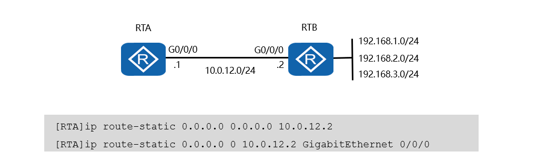

默认路由（缺省路由）

缺省路由是 目的地址和掩码都为全0 的特殊路由。
如果报文的目的地址无法匹配路由表中的任何一项，路由器将选择依照缺省路由来转发报文。
