路由器工作原理

转：http://jingyan.baidu.com/article/ac6a9a5e41942c2b653eacb5.html

路由器是工作在OSI参考模型的网络层，它的主要作用就是为数据包选择最佳路由路径，最终送达目的地，那么路由器是怎样选择路径的呢？下面为大家讲解。

工具/原料

• 路由原理

• 路由工作原理

路由原理

1. 1

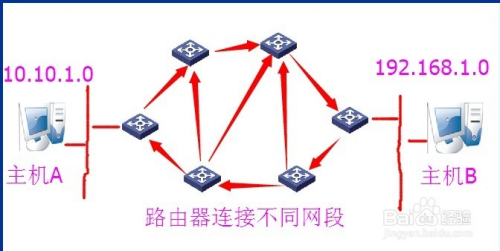

   在只有一个网段的网络中，包可以很容易地从源主机到达目标主机，但是如果一台计算机要和非本网段的计算机进行通信，数据包可能需要经过很多路由器，如下面图所示，


2. 2

   主机A和主机B所在的网段被许多路由器隔开，这是主机A与主机B的通信就要进过这些中间路由器，这就要面临一个很重要的问题，如何选择到达目的地的路径。包从A到达B有很多条路径可供选择，但是很显然，在这些路径中在某一时刻总会有一条路径是最好的。因此，为了尽可能地提高网络访问速度，就需要有一种方法来判断从源主机到达目的地主机所经过的最佳路径，从而进行数据转发，这就是路由技术。

   END

路由器的工作原理

1. 1

   首先来看一下路由器是怎么工作的。对于普通用户来说，所能够接触到的只是局域网的范围，通过在PC上设置默认网关就可以是局域网的计算机与Internet进行通信，

2. 2

   其实在计算机上所设置的默认网关就是路由器以太口的IP地址，如果局域网的计算机要和外面的计算机进行通信，只要把请求提交给路由器的以太口就可以了，接下来的工作就由路由器来完成了。因此可以说路由器就是互联网的中转站，网络中的包就是通过一个一个的路由器转发到目的网络的。

3. 3

   那么路由器是如何 进行包的转发的呢?就像一个人如果在去某个地方，一定要在他的脑海里有一张地图，在每个路由器的内部也有一张地图，这张地图就是路由表。

4. 4

   在这个路由表中包含有该路由器掌握的所有目地网络地址，以及通过此路由器到达这些网络中最佳路径，这个最佳路径指的是路由器的某个接口或下一条路由器的地址。

5. 5

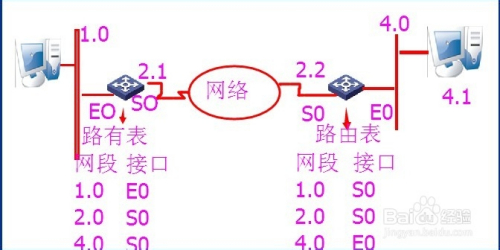

   这是由于路由表的存在，路由器才可以依据路由表进行包的转发，如下面图所示网络为例。介绍路由器转发数据的过程。为了方便，将网段192.168.1.0/24简写为0，其他网段也做类似处理。


6. 6

   主机1.1要发送数据包给主机4.1，因为IP地址不再同一网段，主机会将数据包发送给本网段的网关路由器A。

7. 7

   路由器A接收到数据包，查看数据包IP中的目标IP地址，在查找自己的路由表，数据包的目标IP地址是4.1，属于4.0网段，路由器A在路由表中查到4。0网段转发的接口是SO接口。于是，路由表A将数据包从SO接口转发出去。

8. 8

   网络中的每个路由器都是按这样的步骤去转发数据，直到到达了路由器B，用同样的转发方法，从EO口转发出去，4.1主机接收发哦这个数据包。

9. 9

   在转发数据的过程中，如果在路由表中没有找到包的目的地地址，则根据路由器的配置转发到默认接口或者用户返回目标地址不可达的信息。

   END

路由表的形成

1. 1

   路由表是在路由器中维护的路由条目的集合，路由表很具路由表做路径选择。

2. 2

   直连网段：当在路由器上配置了接口的IP地址，并且接口状态为up的时候，路由表中就出现直连路由项，如下面图所示：路由器A在接口FO/O和FO/1上分别配置了IP地址，并且在接口已经是up状态时，在路由器A的路由表中就会出现192.168.1.0和10.0.0.0这梁飞网段。

3. 3

   非直连网段：那么对于20.0.0.0这样不直连在路由器A上的网段，路由器A应该怎么写进路由表呢？这就需要使用静态路由或动态路由来将这些网段以及如何转发写到路由表中，
