PCB学习记录---C51单片机最小系统

快捷键

按住滚轮拖动画布

ALt+W画导线

进入绘制状态后按下鼠标右键即可变为选择模式

绘制后按住space可以旋转元件（在选中状态下）

1.找数据手册

我们去STC官网STCmicro单片机专业供应商

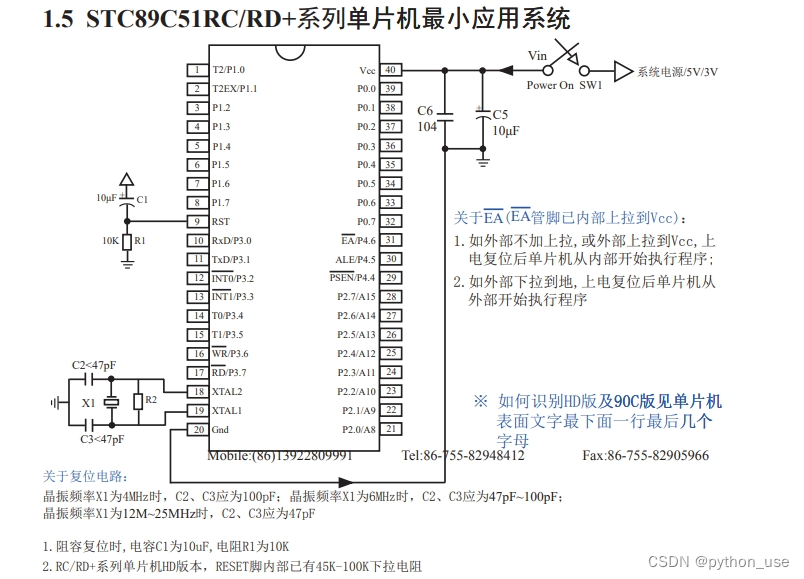

找STC89C51RC数据手册stcmicro.com/datasheet/STC89C51RC-cn.pdf



二、画原理图

1、电源模块

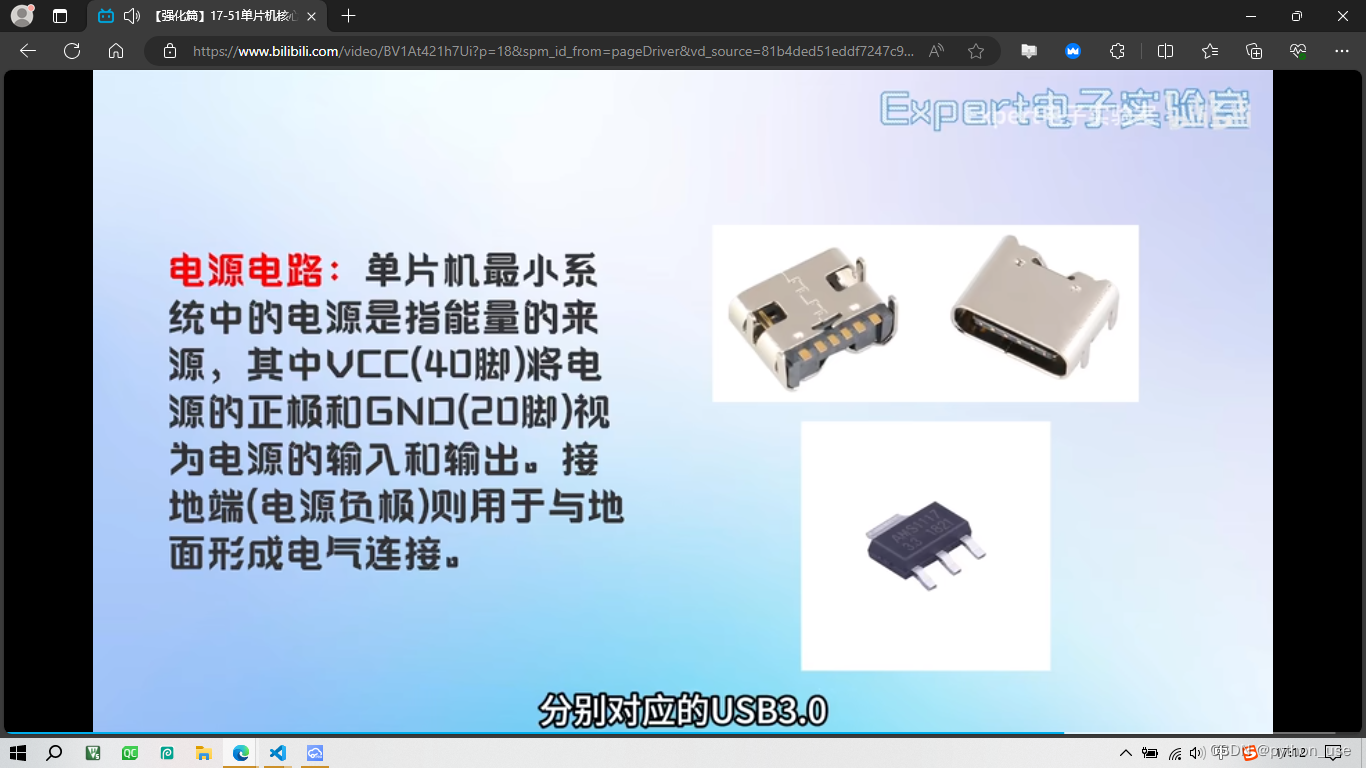

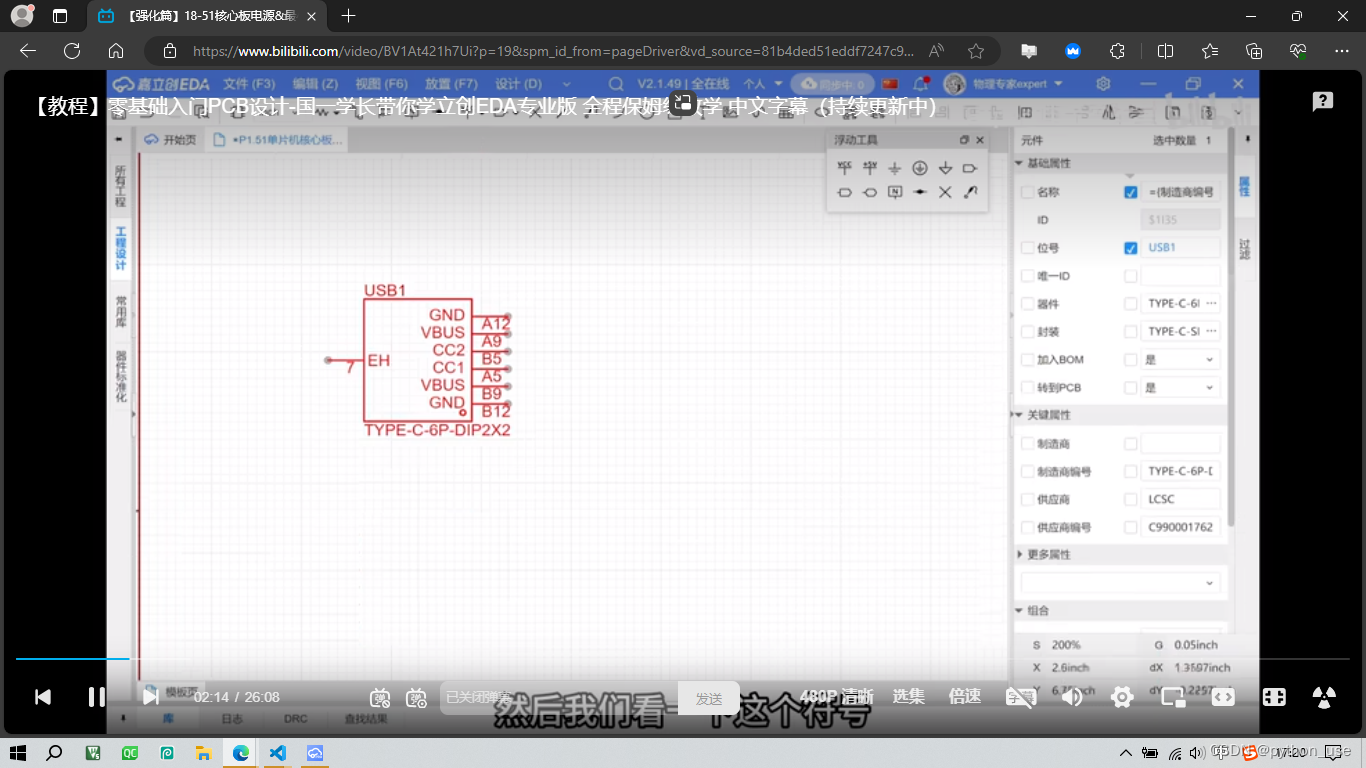

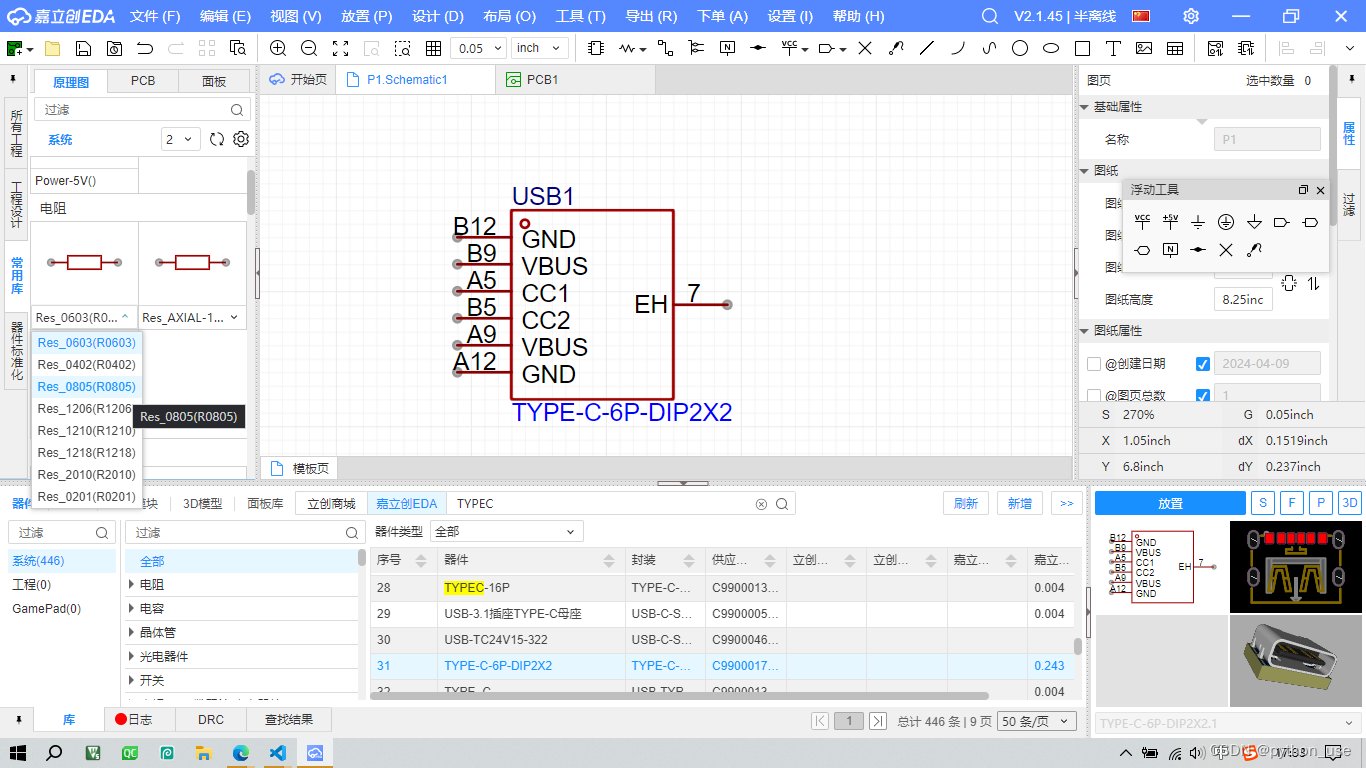

我们只用只充电的Type-C接口，选择6Pin即可

其中VBUS为电源正极，GND为电源负极，CC2和CC1是快充相关的，我们不需要快充，所以接一个5.1K欧姆的电阻接地即可，可参考：C668623_A4B260DED7AC1949BAC6AE39E9F4CD80.pdf (szlcsc.com)

选0805贴片电阻，双击value值，改成5.1k

 开关选择SS3235S-L1，只用一侧引脚，另一侧全部接地

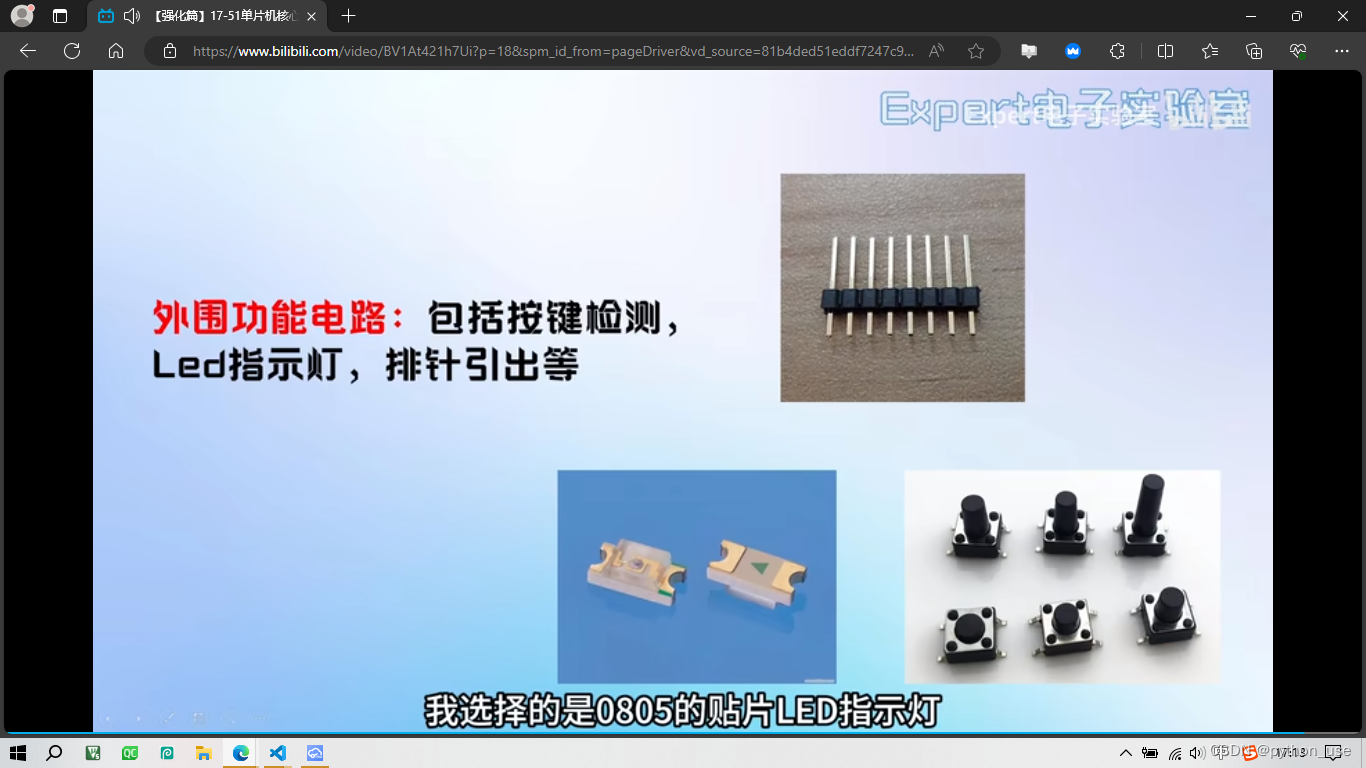

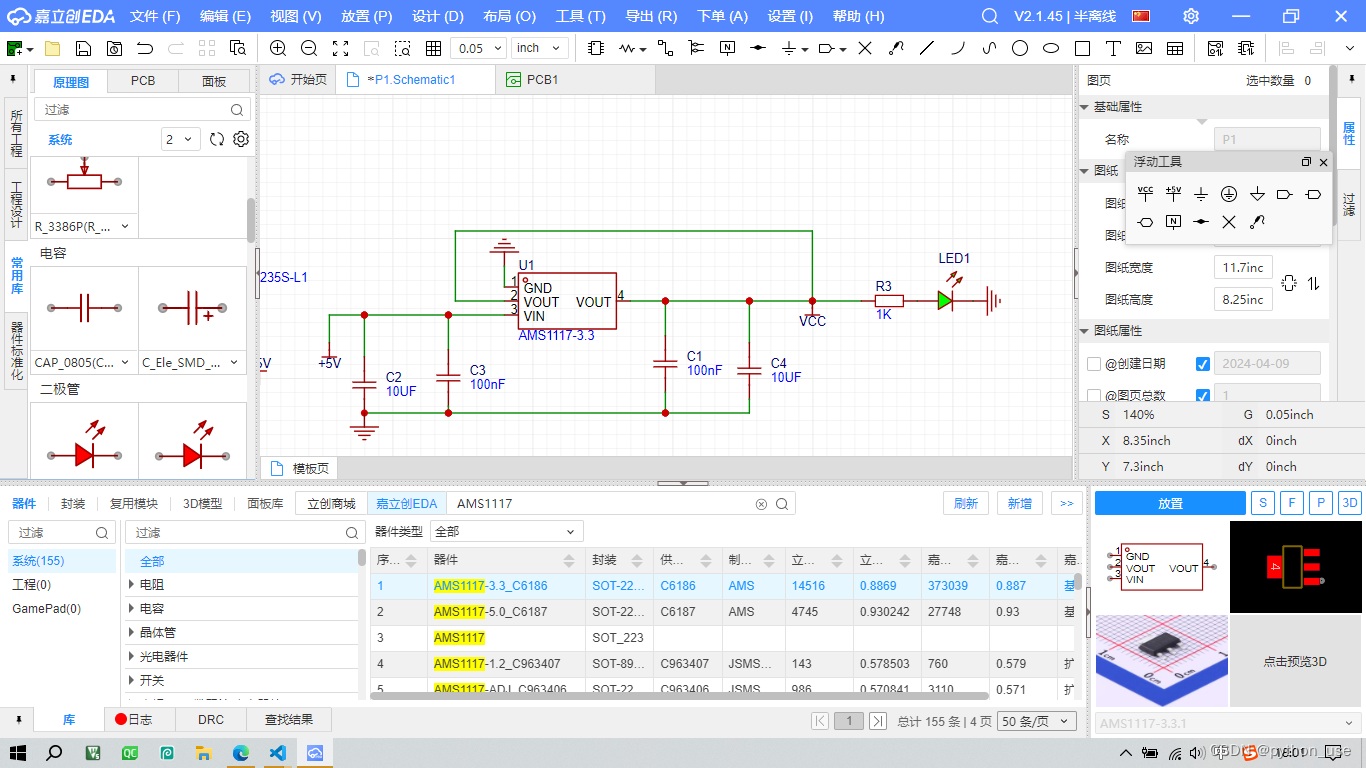

LDO电压转换选取AMS1117-3.3v,在放置一个绿色LED电源指示灯（0805贴片）

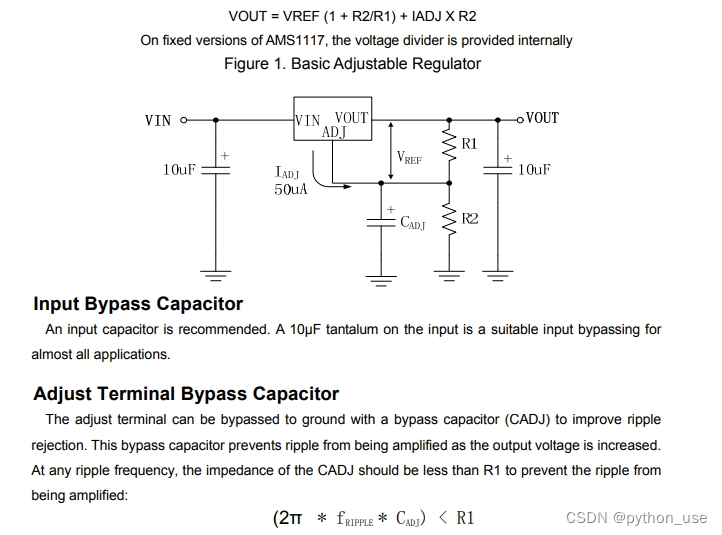

AMS1117数据手册：

atta.szlcsc.com/upload/public/pdf/source/20221109/A58A92B07670E85D28928AE371260E8D.pdf

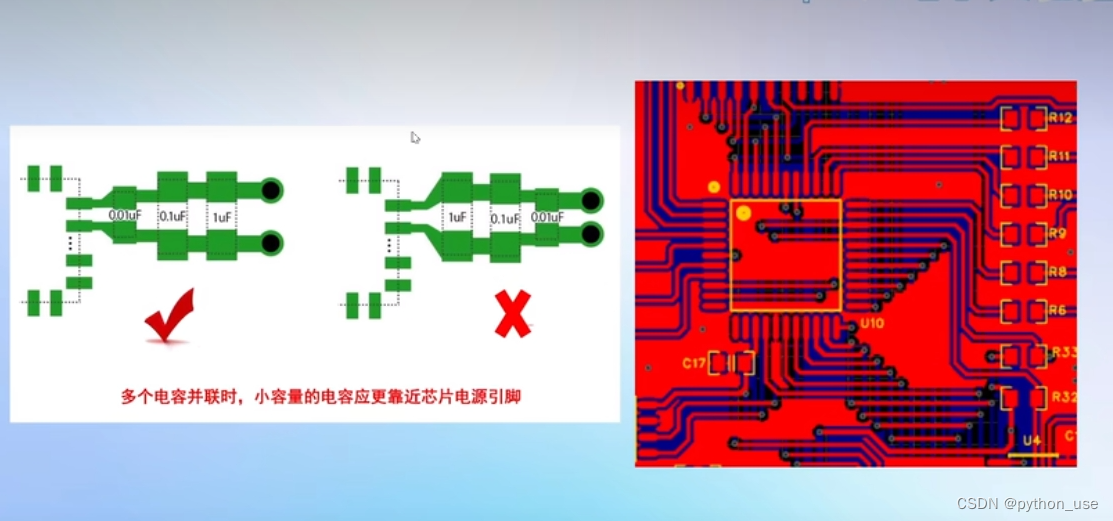

使用CAP0805陶瓷电容，手册上的电容的容值是10UF，我们使用两种不同容值得电容并联，起到更好的滤波效果。

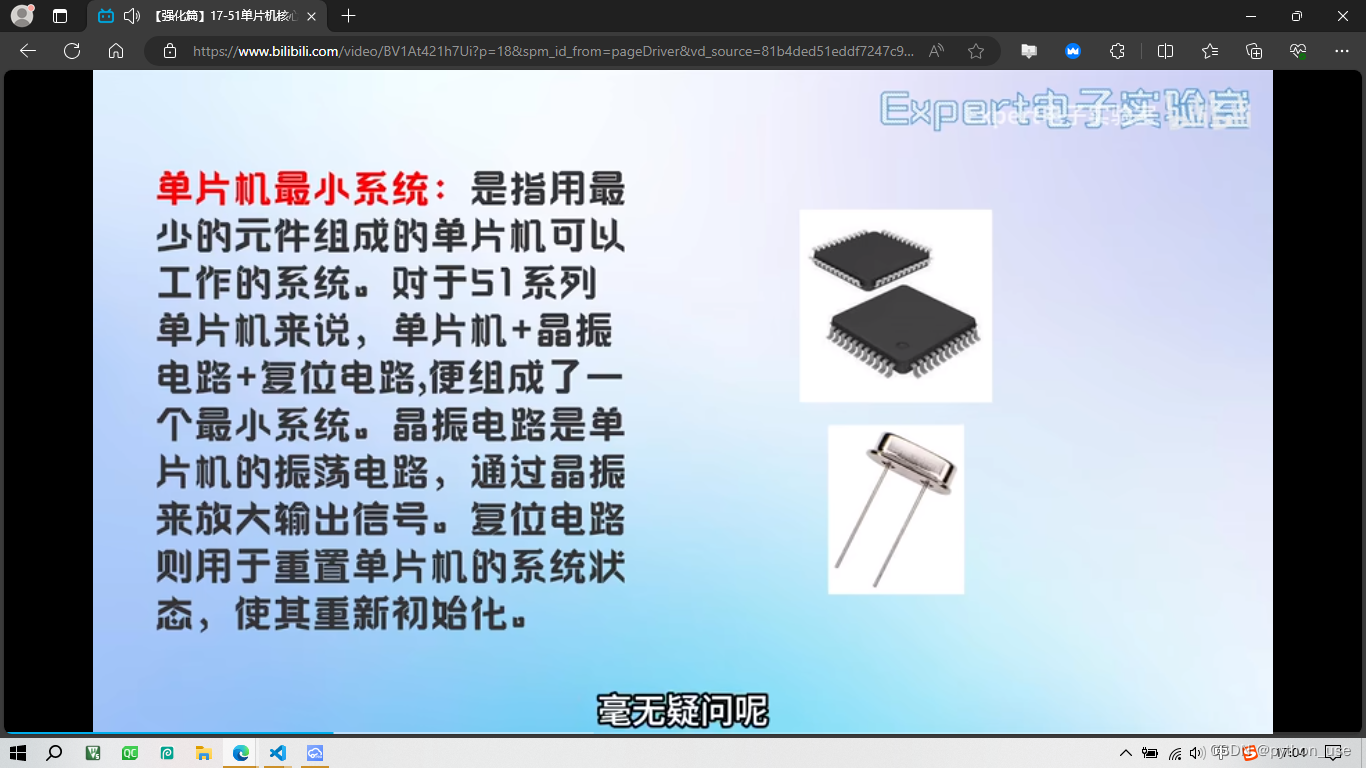

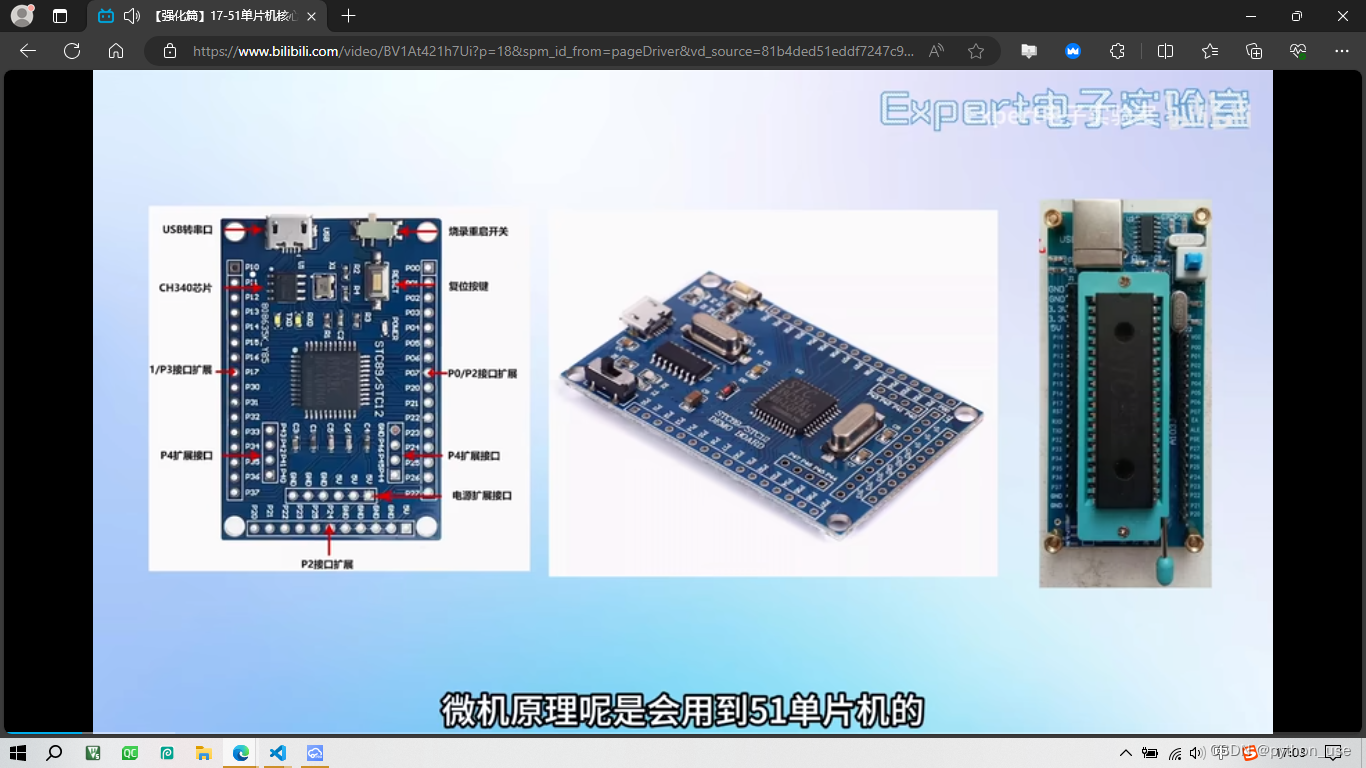

单片机最小系统绘制

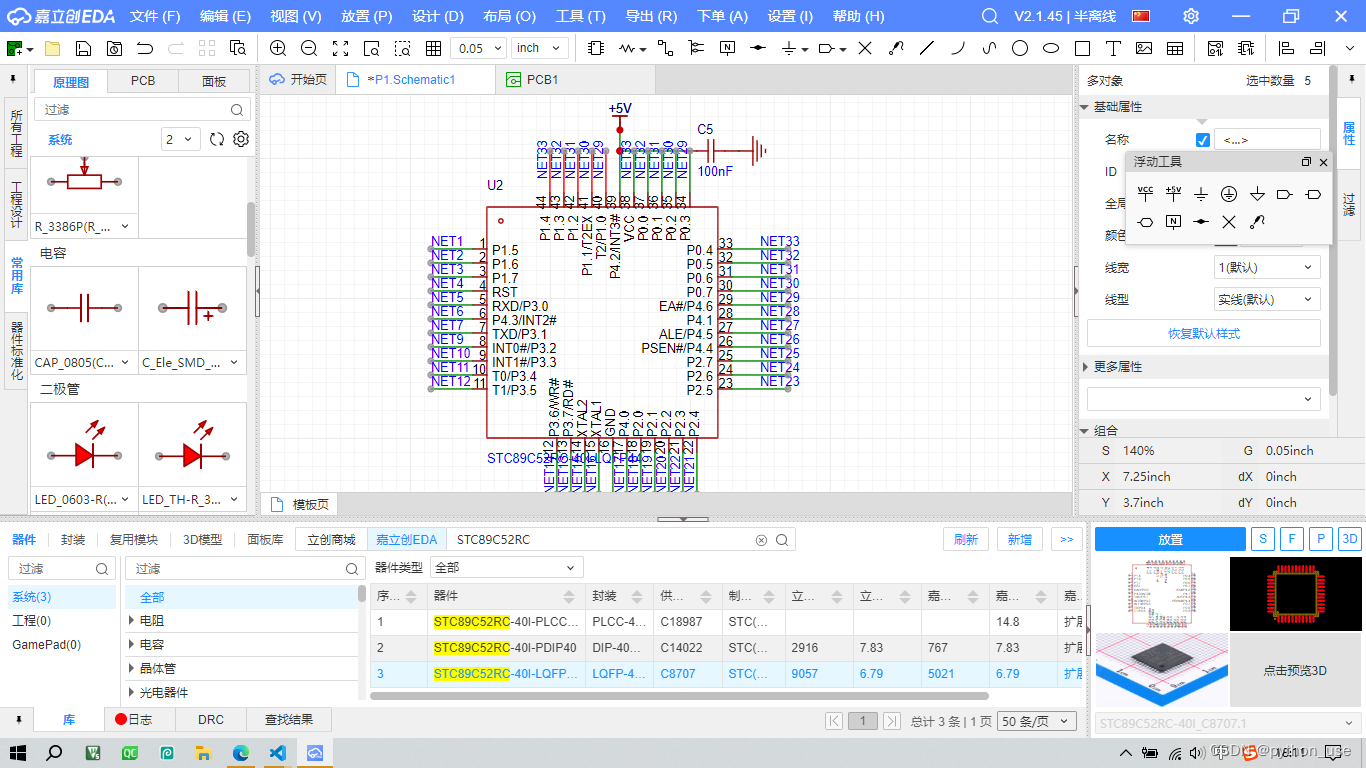

VCC接5.5V，外加一个100NF的去耦电容， 之后点击网络标签，为每个引脚都打上标签,并将标签改为单片机引脚的名称。

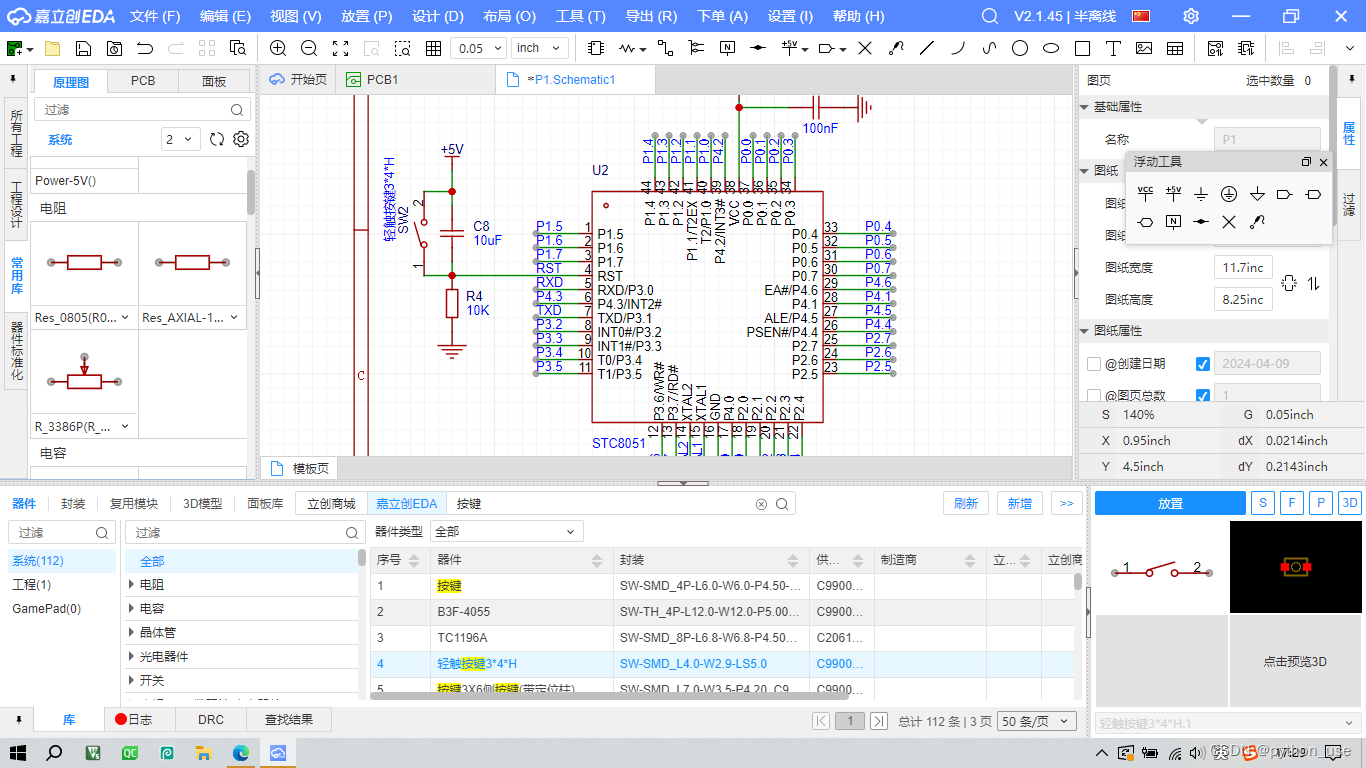

 复位电路：系统开始上电时，C8电容未充电，RST被拉到高电平，C8充电完成，RST变为低电平，我们外接一个按键，按下后RST变为高电平，手动复位

常用库（连接器）找HDRM2.54，选1*16，先选两组

排针

HDR-M-2.54_1x2 单排针 引脚间距2.54mm 1*2P
HDR-M-2.54_2x2 双排针 脚距2.54mm 2*2P
HDR-F-2.54_1x20 单排 排母
HDR-F-2.54_2x2 双排 排母
线对线连接器/接线端子

CONN-TH_2P-P5.00 螺钉式接线端子 2Pin位 脚距5mm
HDR-IDC-2.54-2X3P IDC连接器(牛角/简牛) 2.54mm 排数:2 2*3P
————————————————

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

原文链接：https://blog.youkuaiyun.com/Naiva/article/details/125423230

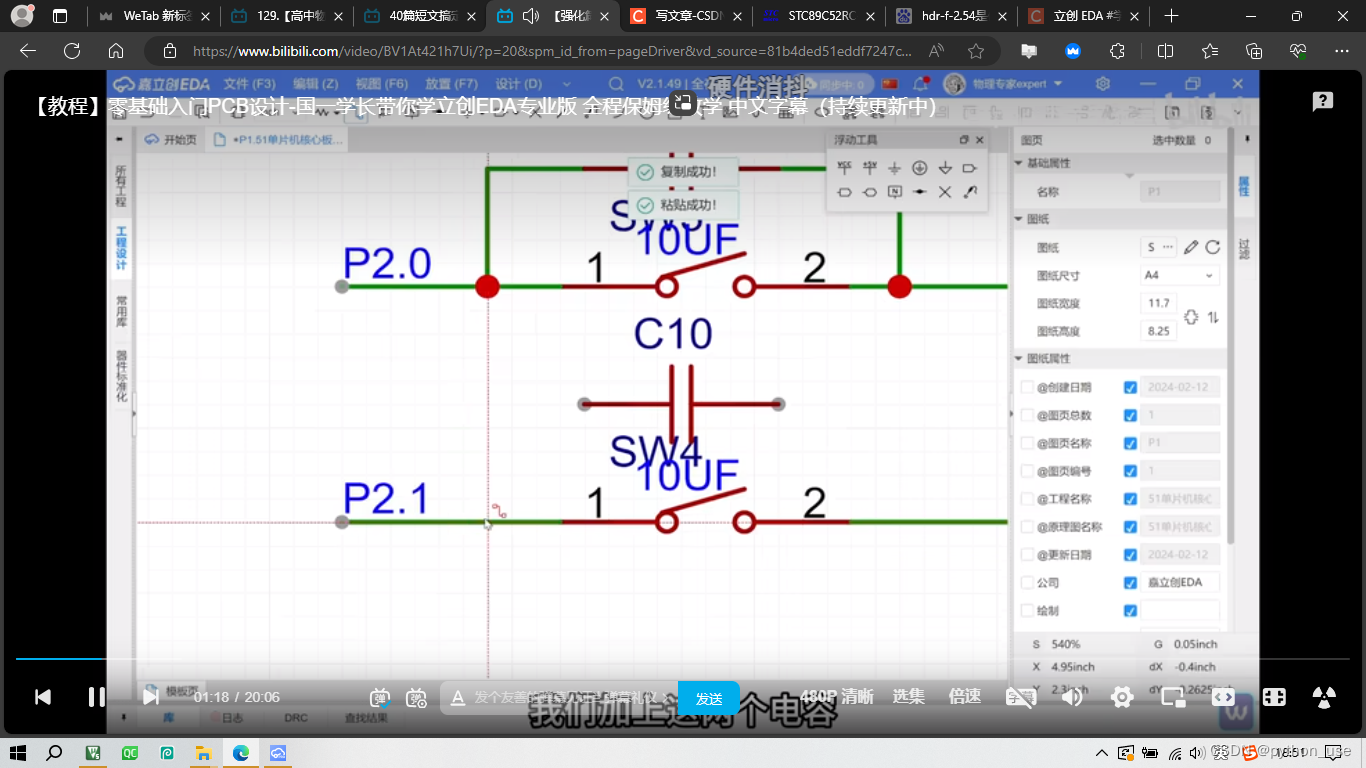

按键在按下时会有抖动，并联电容可以消除抖动

C51上拉能力弱，放置LED灯时阴极接IO口，阳极串联一个1k限流电阻再接VCC（3.3v）

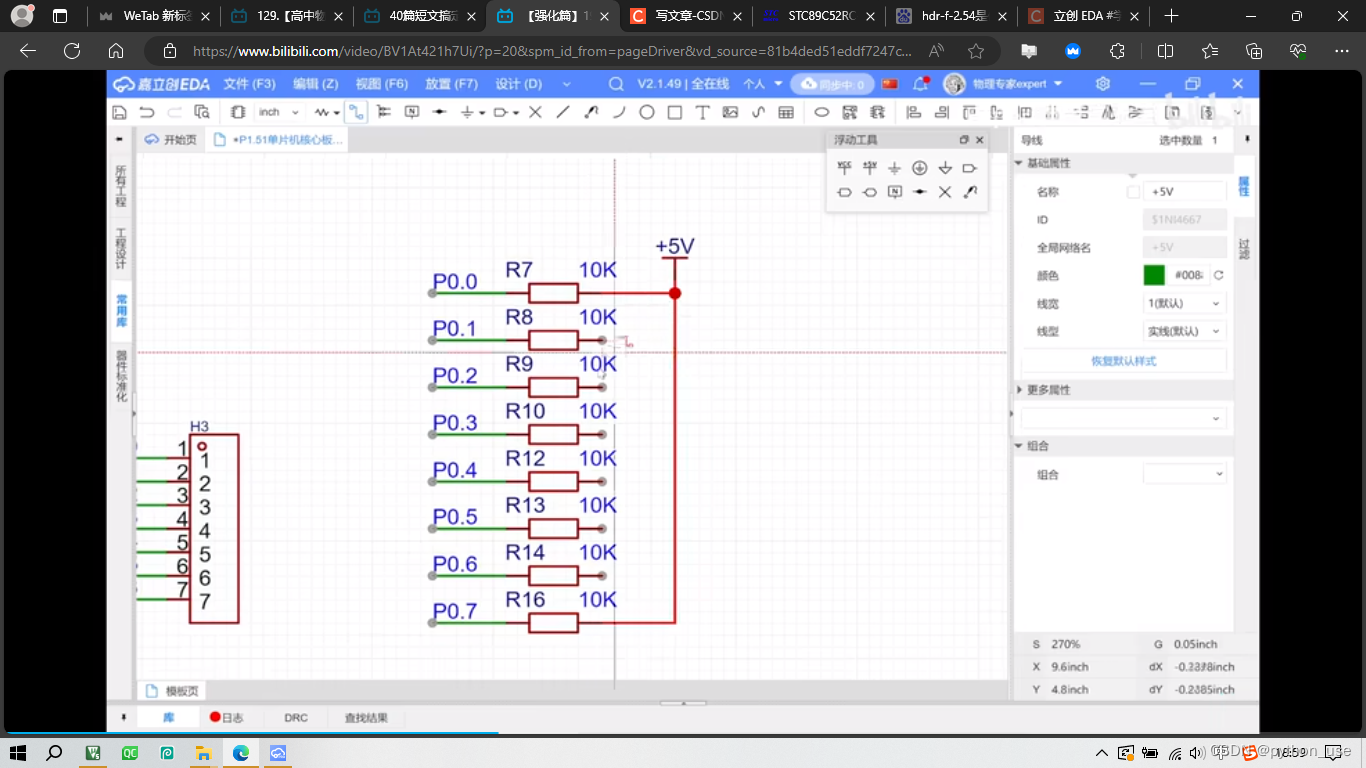

C51P0引脚上电后默认开漏输出，要当做GPIO使用的话要加上一个4.7K上拉电阻



设计完这些电路后p+r画矩形框，分模块放置，之后放置-文字为每个模块添加注释

最后运行DRC检测





设计-更新、转换原理图到PCB

图层-板框层，放置矩形 ，右键添加-圆角，半径3mm

定位孔：工具栏选过孔，外径4mm,内径3mm

右键锁定，放止意外挪动

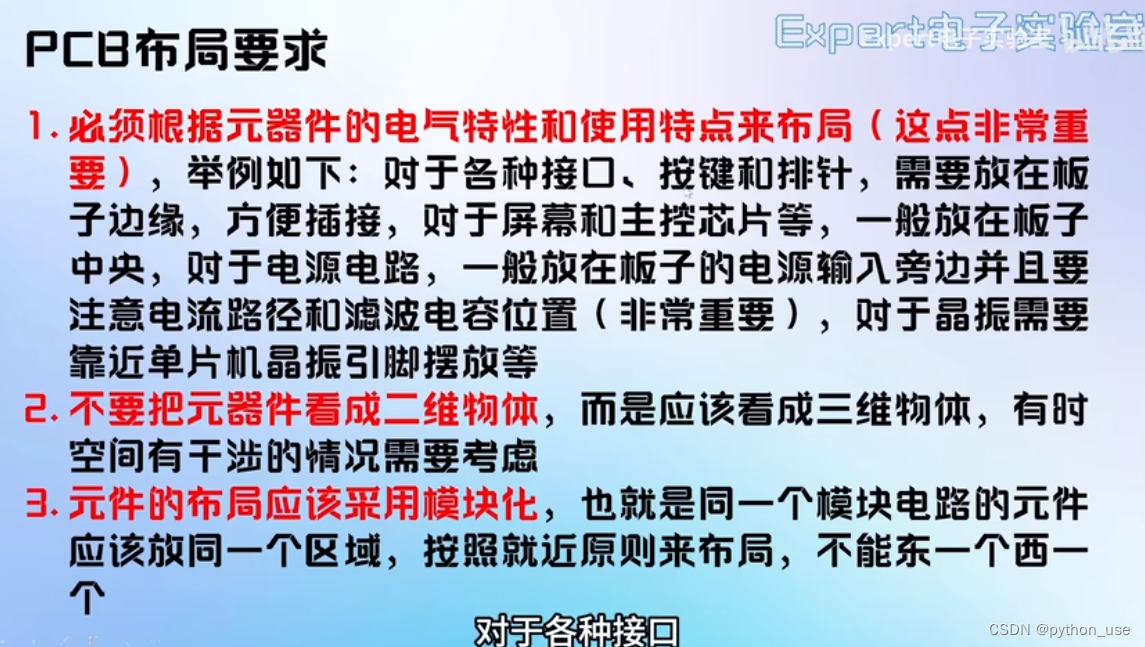

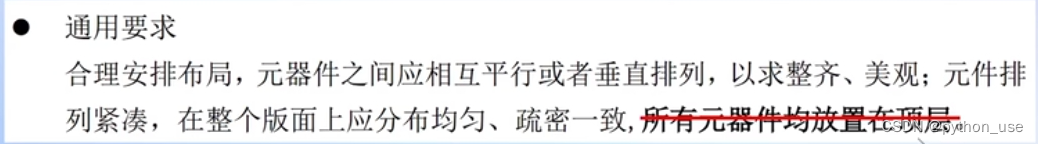

快速模块化布局：

选中原理图器件，按shift+X，自动跳转

选中电路，按住Ctrl+shift+X,布局传递，

飞线碍事，关闭GND



不要自动布线

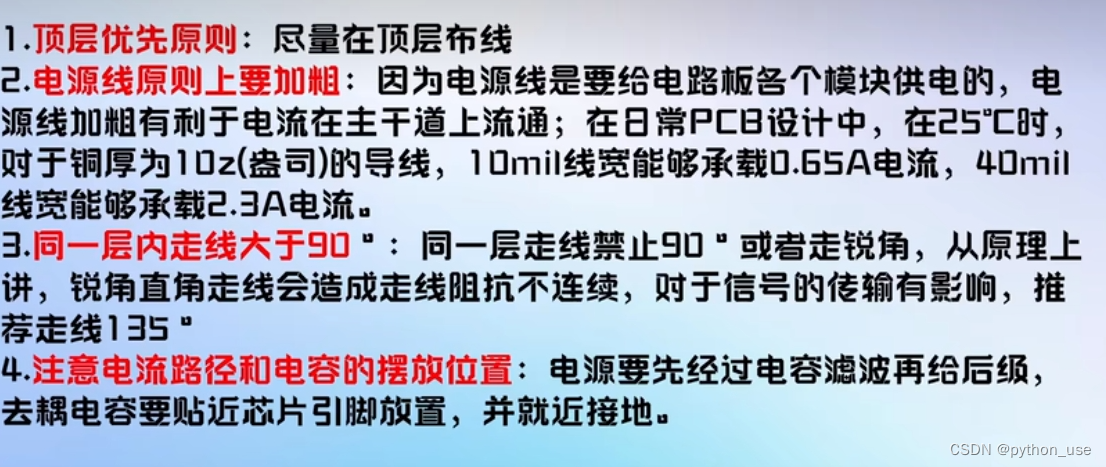

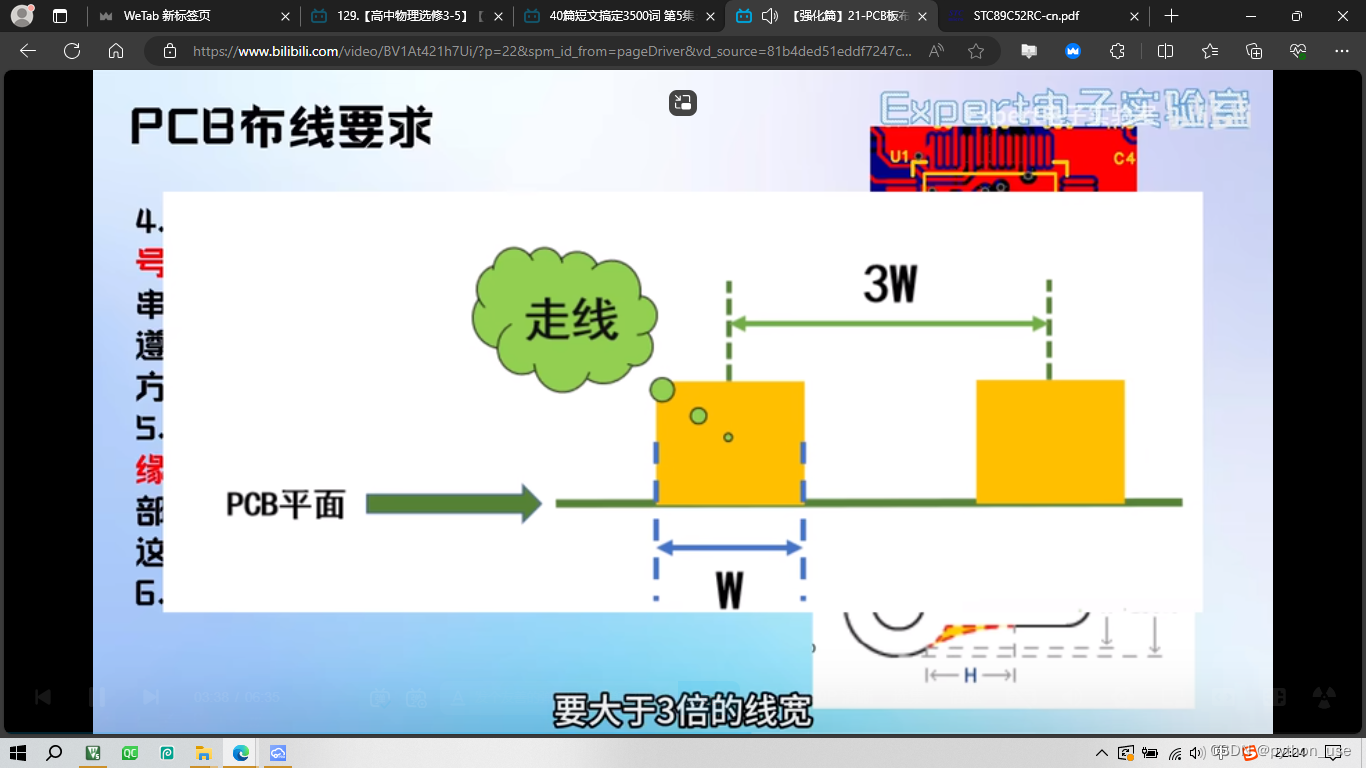

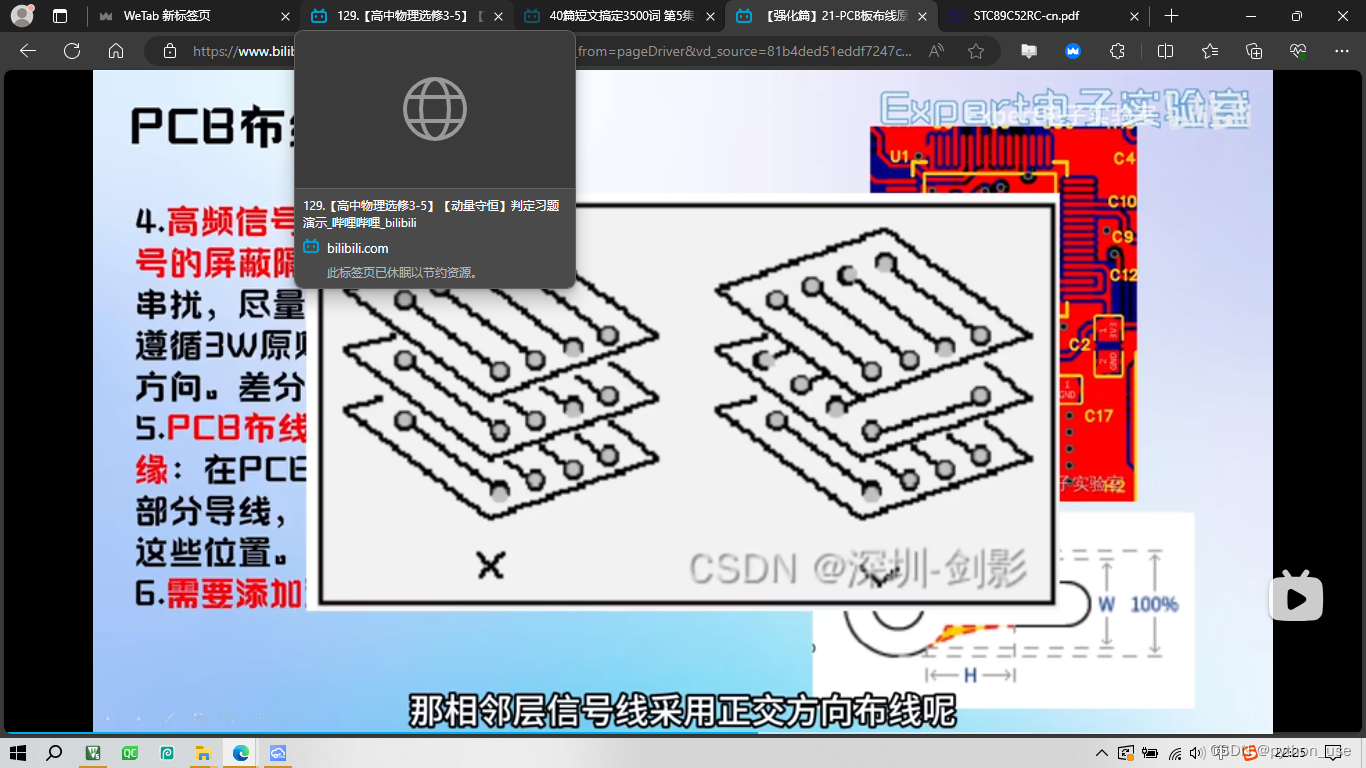

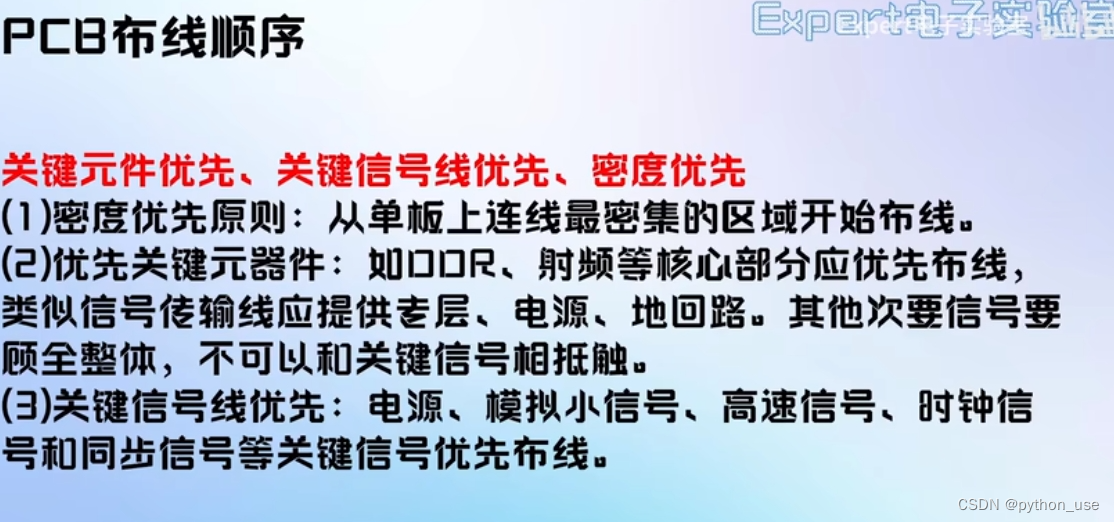

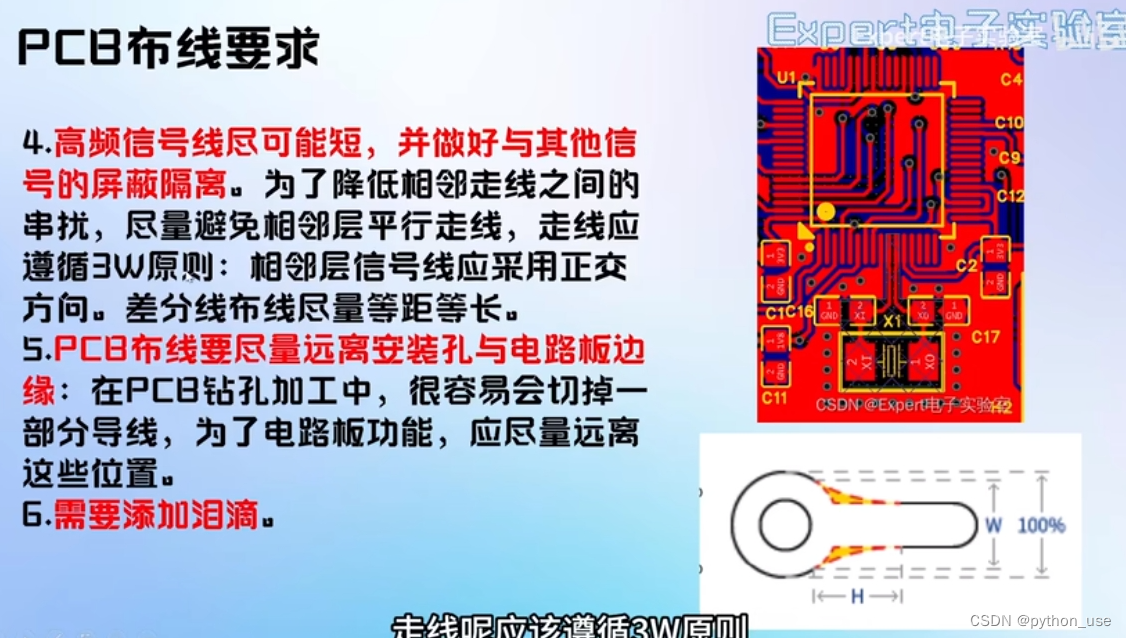

晶振差分线是等长的， 晶振电路那块禁止布线，放止高频信号干扰，同时周围有过孔，起到类似法拉第笼的作用，屏蔽内部电磁信号
