OpenWRT 实现Exsi8单个公网ip管理与访问

一台Dell  R720机器 内存256G(64G*4)硬盘SSD 8T(1T*8)搭建了一个裸金属k8s集群(对比阿里云单台4核8G的费用不相上下)

机房上架提供了一个公网ip 需要一个公网ip能实现exsi虚拟机管理 又可以让虚拟机实现web访问

是终通过OpenWRT实现

OpenWRT实现步骤

1、官网访问并下载img镜像并转换成vmdk文件格式 大小9M

openwrt-22.03.5-x86-64-generic-ext4-combined-efi.img.rar

2、配置Exsi 8.0的虚拟机网络

2.1 创建一个vSwitch1交换机并绑定一个物理网口0作为公网接入接口原3号口作为内网和管理口

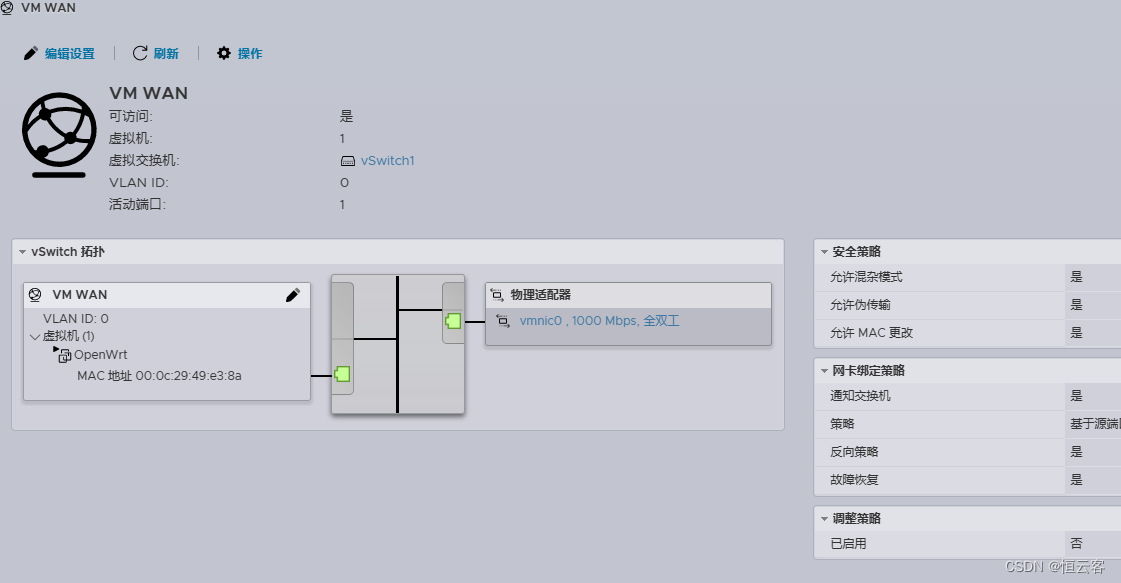

2.2 在端口组创建一个VM WAN 选中vSwitch1交换机 安全策略如图所示

3、 创建OpenWRT的虚拟机 选择Linux Linux其他64位 CPU

3.1 去除usb 硬盘 DVD等无用设备

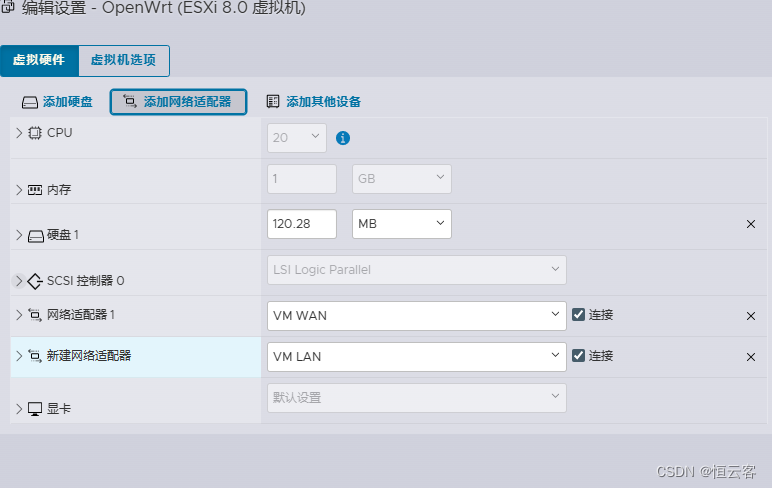

3.2 添加一块网卡 选择刚才创建的VM WAN

3.3 添加一块硬盘 先择现有硬盘创建 在存储中创建一个目录OpenWRT并上传管网下载的2个文件

3.4 虚拟机开机安装结束

4、OpenWRT 配置

4.1 回车激活控制台

4.2 passwd修改root密码确认

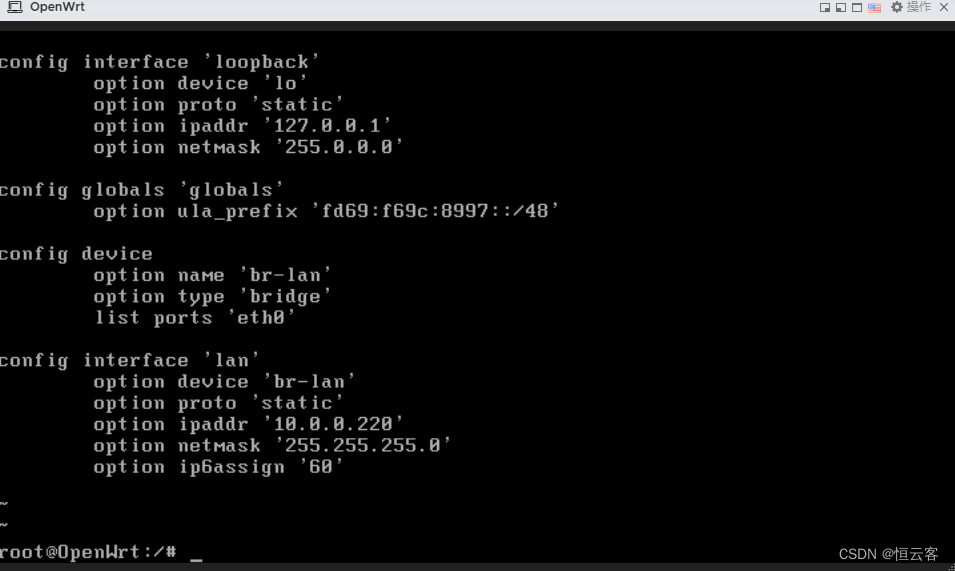

4.3 修改内网ip vi /etc/config/network改成 一个可访问的内网的ip 保存退出 reboot重启

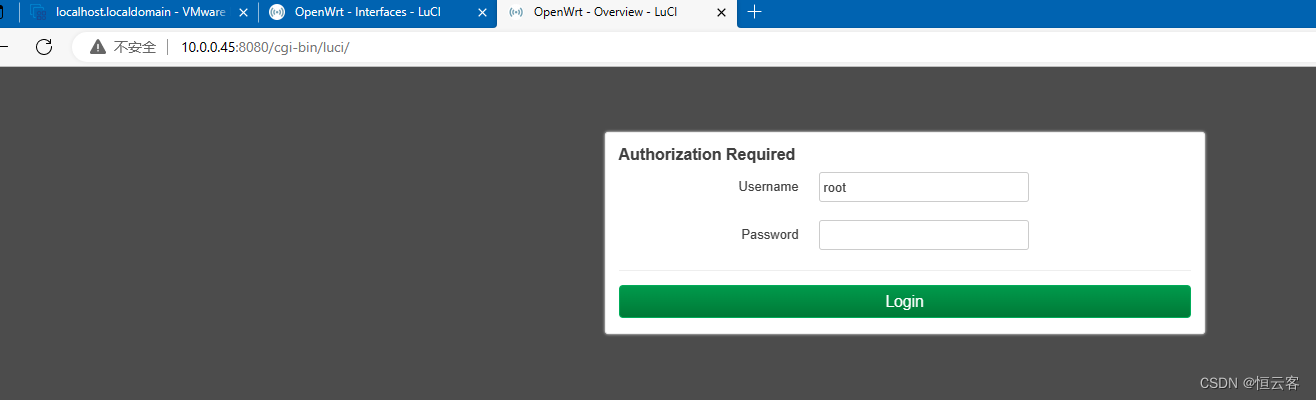

4.4 通过浏览器访问 输入root 和4.2创建的密码登陆

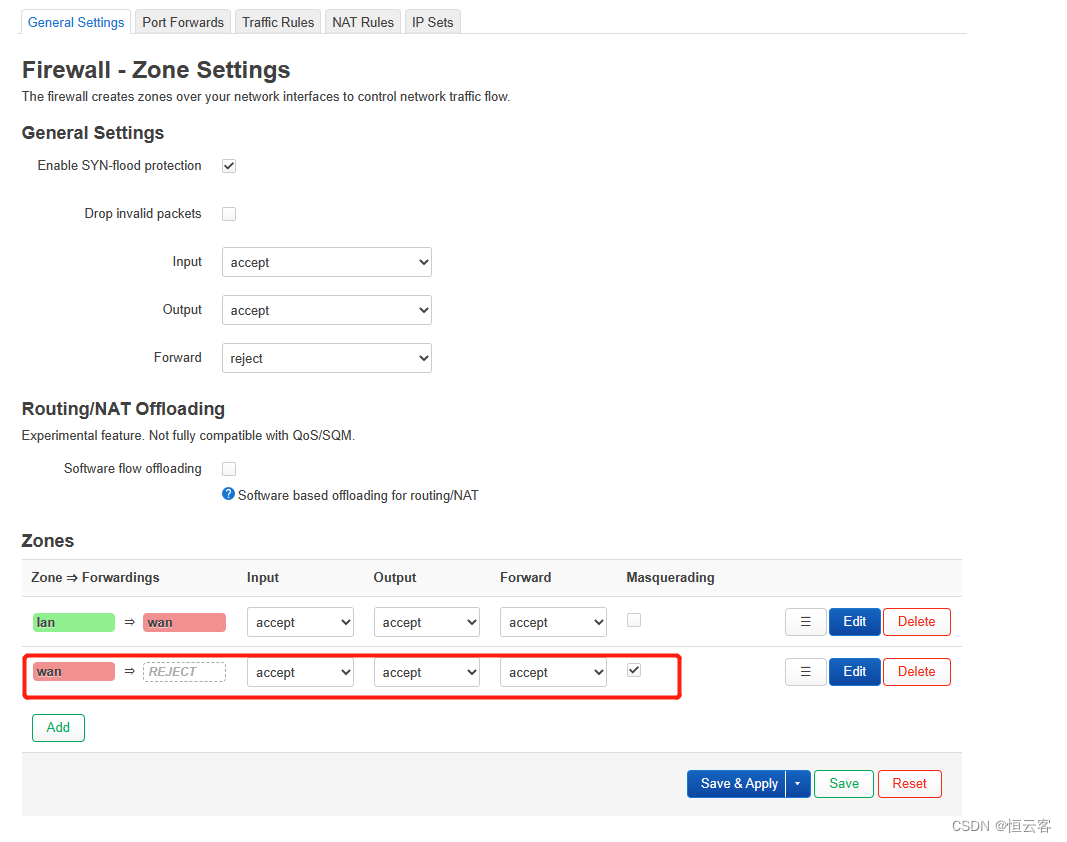

4.5 开启外网访问软路由配置

此处过程省略

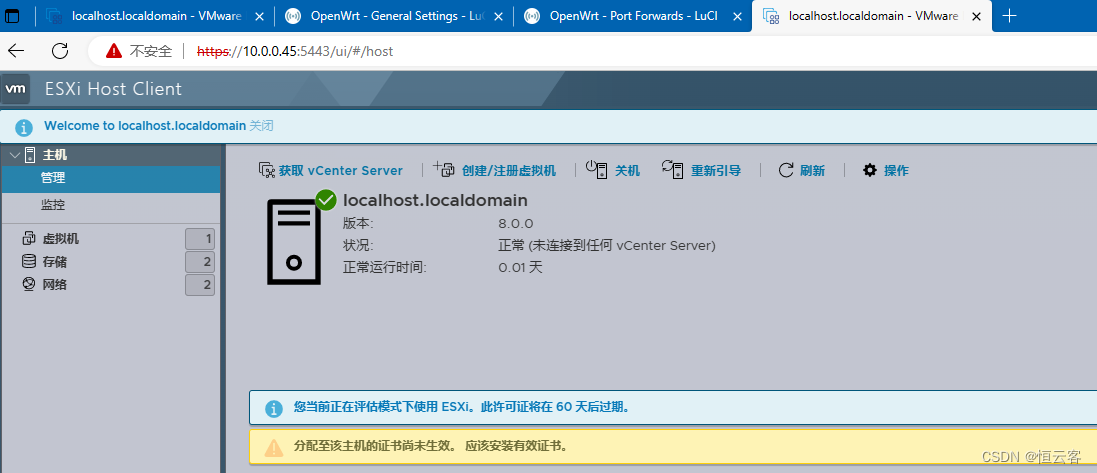

最终外网访问exsi管理控制台
