关于GD32外挂8080LCD芯片的疑问(非面向公开的，用于记录踩坑点)

本文链接：https://blog.youkuaiyun.com/pythom_aaa/article/details/141856283

通过ESMC来外挂外部存储器，通过地址映射来管理外部存储器的地址。
EA0~EA24是对外暴露的地址线接口，
在这里插入图片描述

在这里插入图片描述

问题1：esmc接口LCD驱动

RS为0表示CMD，RS为1表示DATA
RS接了FSMC地址线A0上，所以只需要A0为0就表示cmd，A0为1就表示DATA，我这种方法#define LcdSendData(dataVal) (*(volatile uint16_t *)0x64000003) = dataVal ，A0应该也是1呀？为什么不行呢

//数据寄存器和命令寄存器的起始地址
//我们只需要和这些LCD的控制寄存器交换数据即可实现通过这些控制器来实现控制LCD
//EA0--RS--HA1
#define LcdSendCmd(cmdVal) 		(*(volatile uint16_t *)0x64000000) = cmdVal      // 发送命令 0
#define LcdSendData(dataVal) 	(*(volatile uint16_t *)0x64000002) = dataVal     // 发送数据 1
#define LcdGetData() 			(*(volatile uint16_t *)0x64000002)               // 读取数据

你提到的寄存器地址和访问问题可以从以下几个方面分析：

1. 地址对齐问题

定义：地址对齐是指数据的起始地址需要在特定的字节边界上。例如，16位数据通常要求地址是2的倍数，32位数据要求地址是4的倍数。
问题：0x64000003 是一个未对齐的地址（奇数地址），可能会导致对16位寄存器的不稳定访问或硬件错误。大多数硬件设计要求16位寄存器地址必须是偶数地址。

2. 寄存器映射

定义：寄存器映射是指特定的地址映射到特定的硬件寄存器。
问题：如果LCD控制器的设计中，0x64000003 实际上并不存在或未被定义，访问这个地址可能会导致错误或不预期的结果。LCD控制器可能只能在对齐的地址（如 0x64000000 或 0x64000002）上正确处理数据。

问题二. 地址对齐问题可以解释一下吗，不太清楚这个概念
当然可以，地址对齐是硬件和内存访问中的一个重要概念。它指的是数据存储和访问的地址在内存中的对齐方式。

地址对齐

1. 定义：

地址对齐是指数据的起始地址应该是特定的字节边界上的。例如，16位数据（2字节）通常要求其地址是2的倍数（偶数），32位数据（4字节）要求地址是4的倍数。

2. 为什么需要对齐：

性能优化：对齐的数据访问通常比非对齐的数据访问更高效。处理器可以一次性读取或写入对齐的数据块，而非对齐的数据可能需要分多次操作，影响性能。
硬件限制：某些硬件设计要求数据必须在特定的边界上进行访问。例如，16位寄存器可能只能在偶数地址上进行有效操作。

3. 对齐的实例：

8位数据：可以在任何字节地址上访问（例如 0x64000001）。
16位数据：地址必须是2的倍数（例如 0x64000000、0x64000002），不能是奇数地址（如 0x64000003）。
24位数据：地址必须是3的倍数（例如 0x64000000、0x64000003），不能是其他地址（如 0x64000002）。

4. 对齐问题的影响：

性能下降：未对齐访问可能需要多个内存操作，导致额外的开销。
硬件错误：某些硬件无法处理未对齐的访问，可能导致错误或异常。

实际应用

在你的例子中：

正确地址：0x64000000 和 0x64000002 是偶数地址，适合16位数据对齐。
错误地址：0x64000003 是奇数地址，对16位寄存器不对齐，可能导致错误。

总的来说，保持数据的地址对齐是确保系统高效稳定运行的关键。

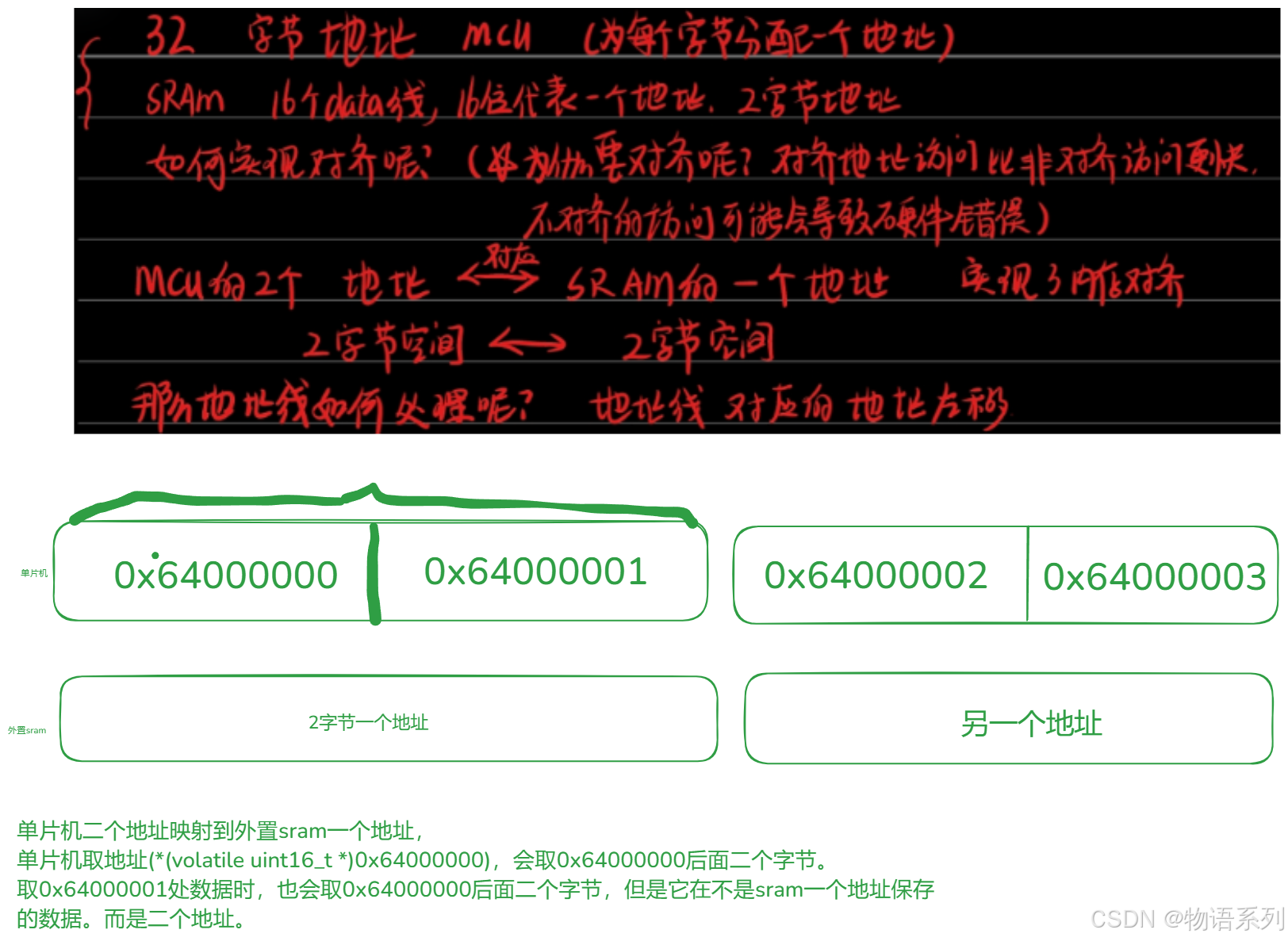

如何对齐呢？
在这里插入图片描述

为什么地址线代表的数据 (地址)移动一位即可对齐呢？如何理解？

地址线移动一位对齐的原因是由于地址空间的组织方式。以下是详细的解释：

地址对齐的基本概念：
- 16位系统中的地址空间通常是以2的幂次方为单位对齐的，例如16位对齐，即每2个字节（16位）形成一个对齐单位。
- 8位地址系统中的地址，每个地址代表一个字节。
地址空间的关系：
- 在8位地址系统中，地址范围是0到255（即0x00到0xFF），总共256个地址。
- 在16位地址系统中，地址范围是0到65535（即0x0000到0xFFFF），总共65536个地址。
对齐的实现：
- 当你将8位地址转换为16位地址时，如果每个16位地址空间单位代表2个8位字节，那么8位地址空间需要在16位系统中扩展为2倍。
- 移动一位（即左移1位）相当于乘以2，这样8位地址被映射到16位地址的正确对齐位置。例如，8位地址0x05转换成16位地址时，直接作为0x05是可以的，但如果需要确保16位对齐，则可以将其左移，变成0x0A。
示例：
- 8位地址0x01，在16位地址空间中，左移一位后是0x02，这相当于在16位对齐的地址空间中每两个8位字节使用一个16位地址单位。
