View的测量、布局、绘制被调用过程

最新推荐文章于 2025-08-07 16:17:42 发布
原创 最新推荐文章于 2025-08-07 16:17:42 发布 · 147 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#android

本文详细解析了WindowManager的工作原理及其在Activity中如何添加视图的过程。从WindowManager的实现入手，逐步剖析了请求布局、TraversalRunnable调用、performTraversals方法执行，直至最终的onMeasure、onLayout、onDraw方法调用，全面揭示了视图绘制的内部机制。

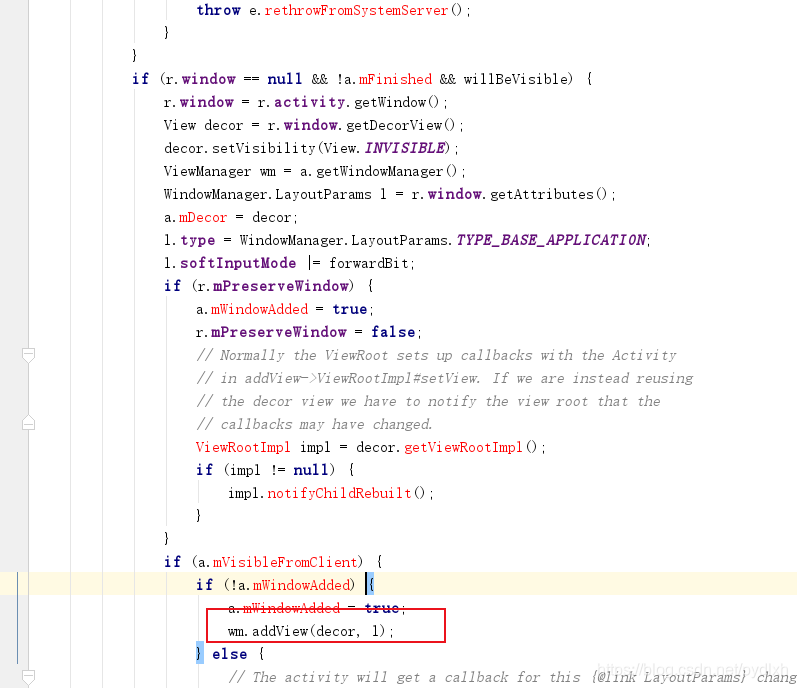

1、获取WindowManager并向window中添加视图

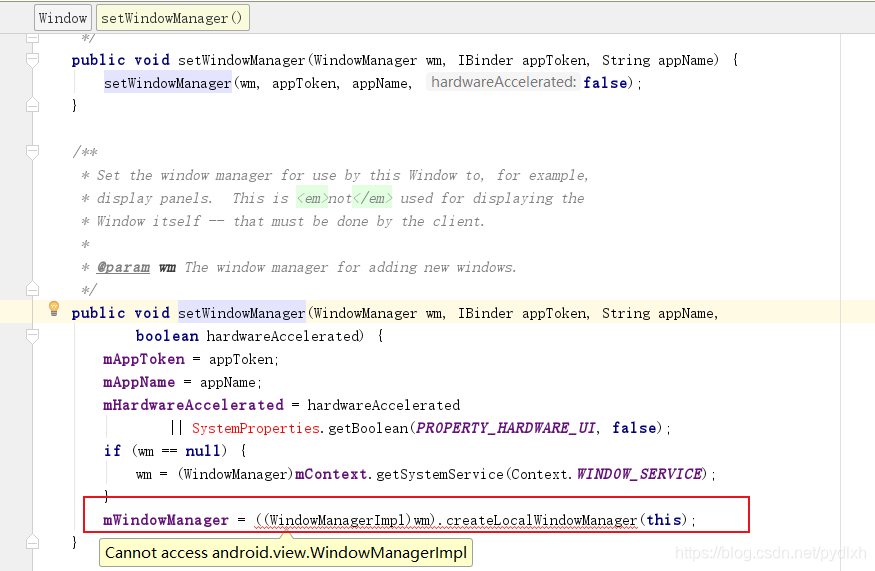

2、WindowManager的真正实现，在activity中的attach方法中会执行下面的方法

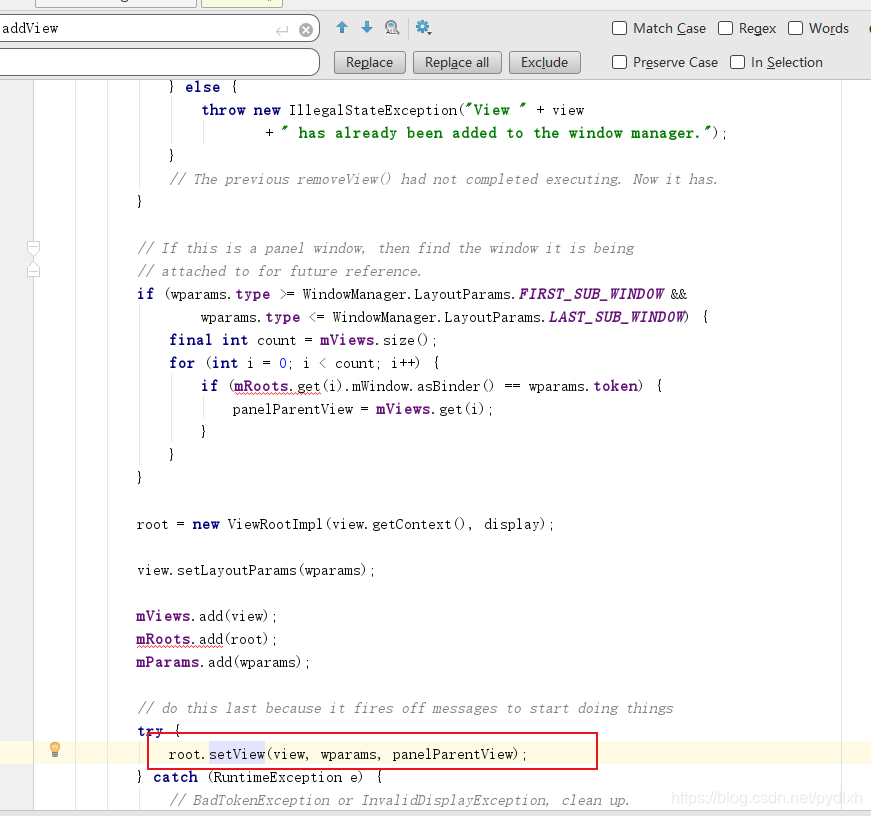

3、接下来看WindowManagerImpl中的addView方法

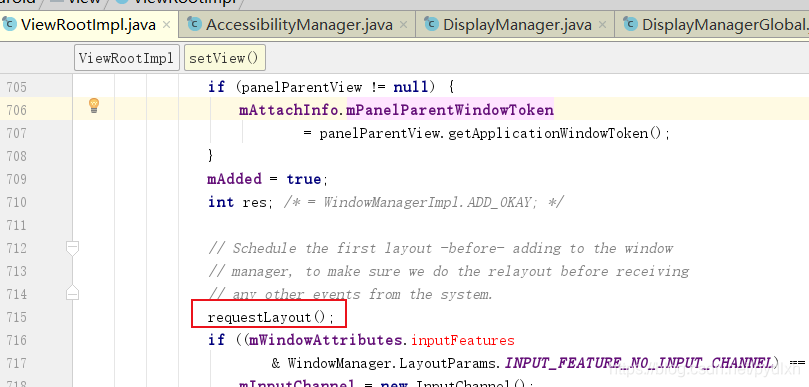

4、开始请求布局

5、直接看TraversalRunnable最终调用performTraversals方法

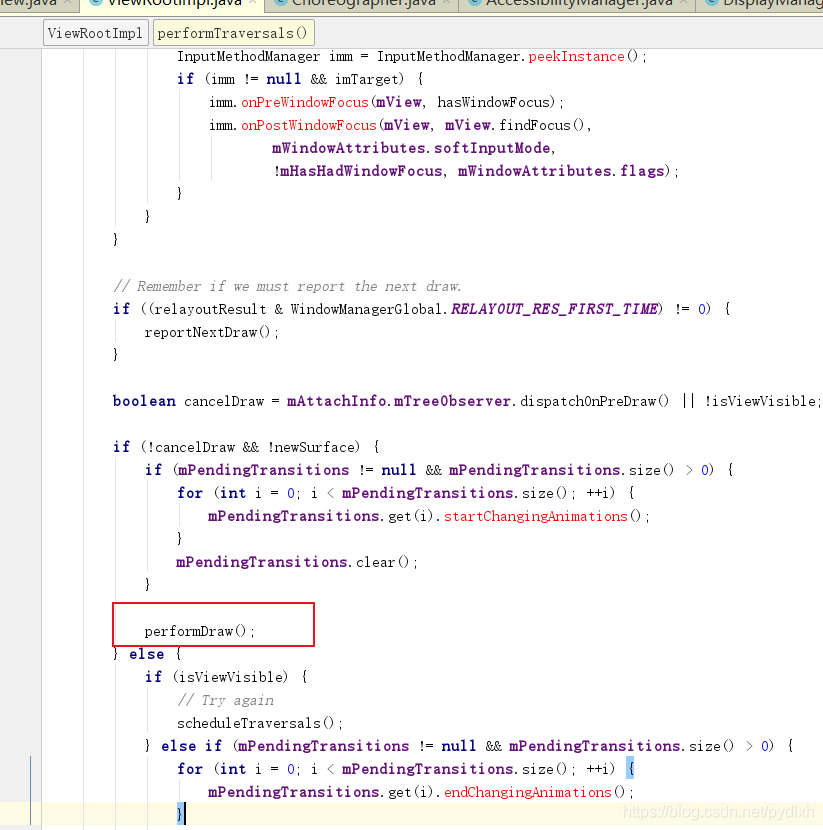

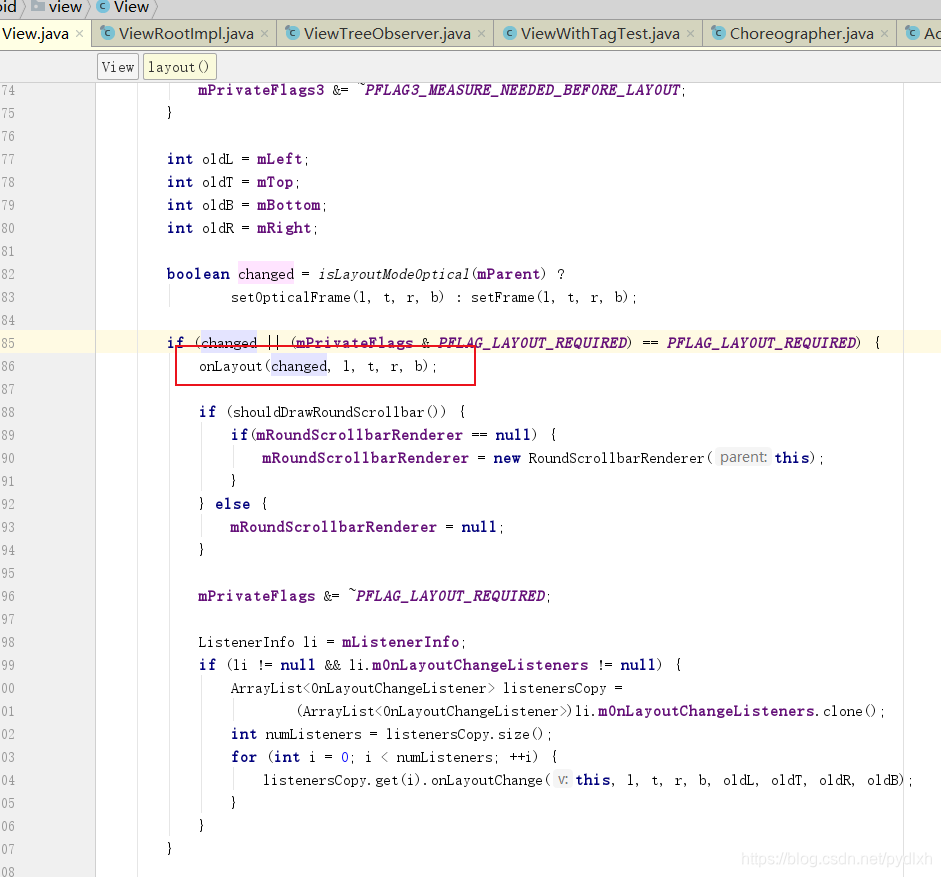

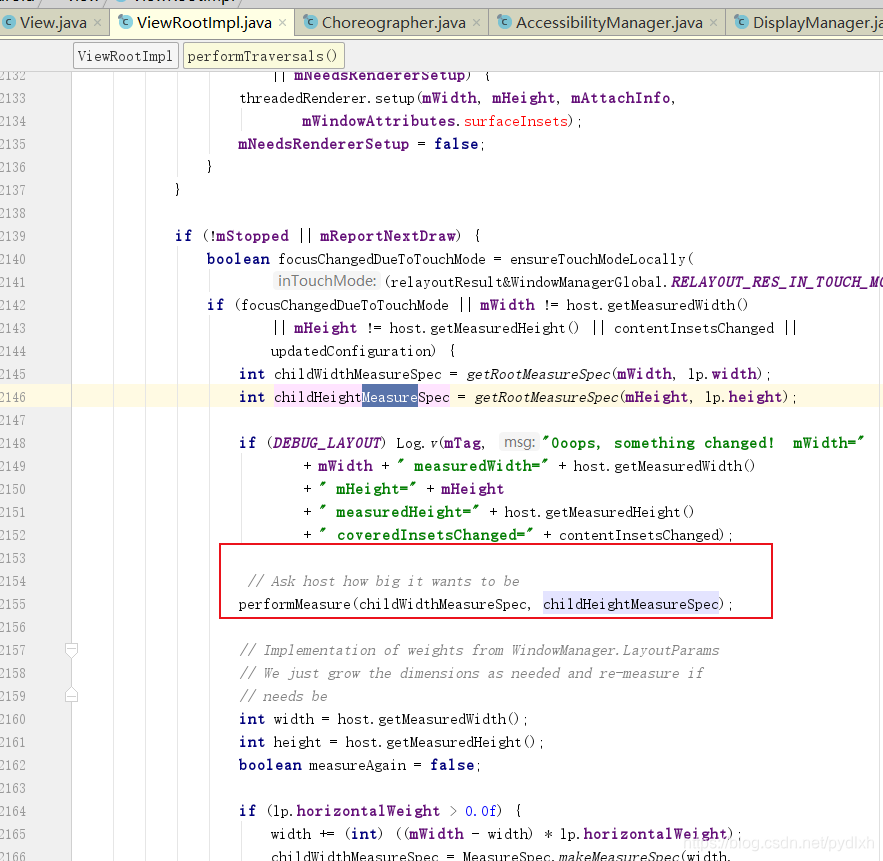

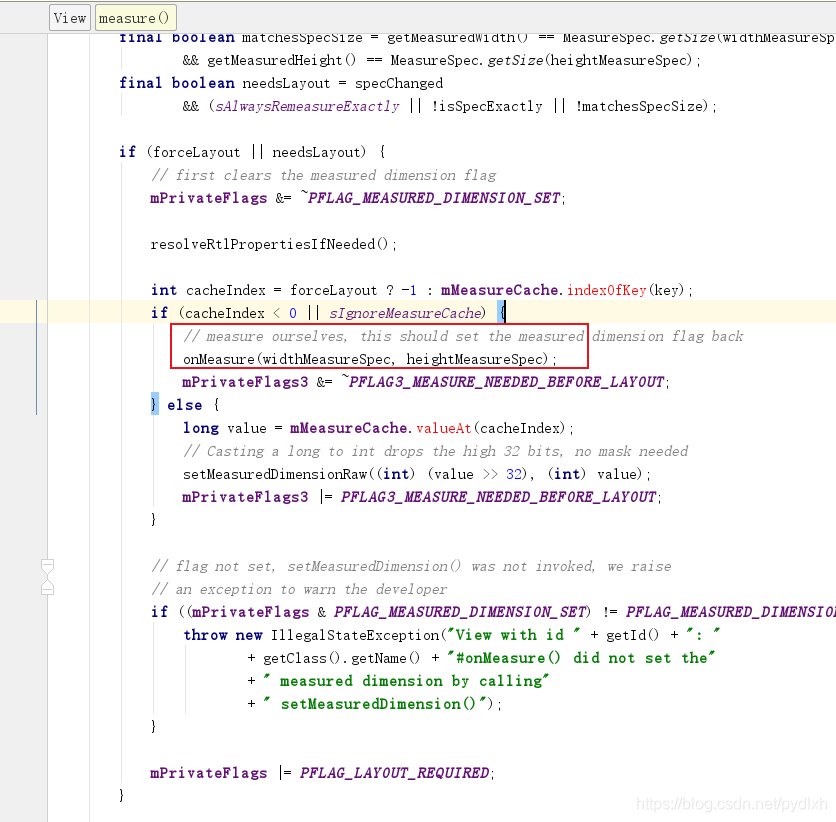

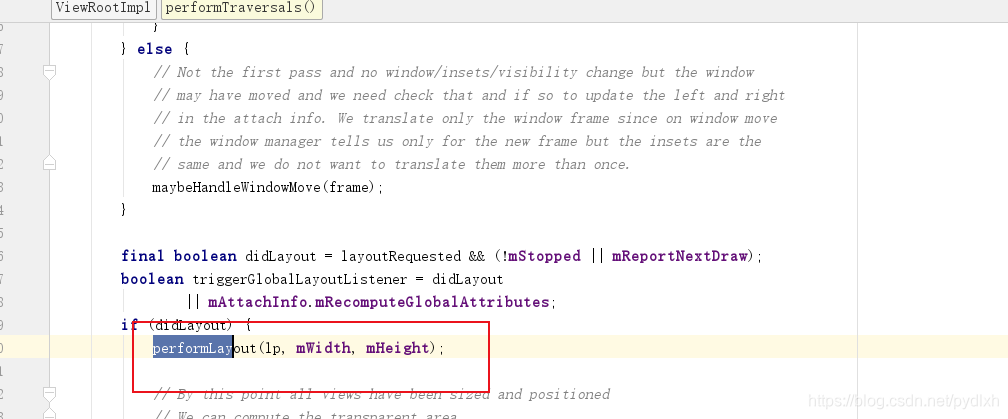

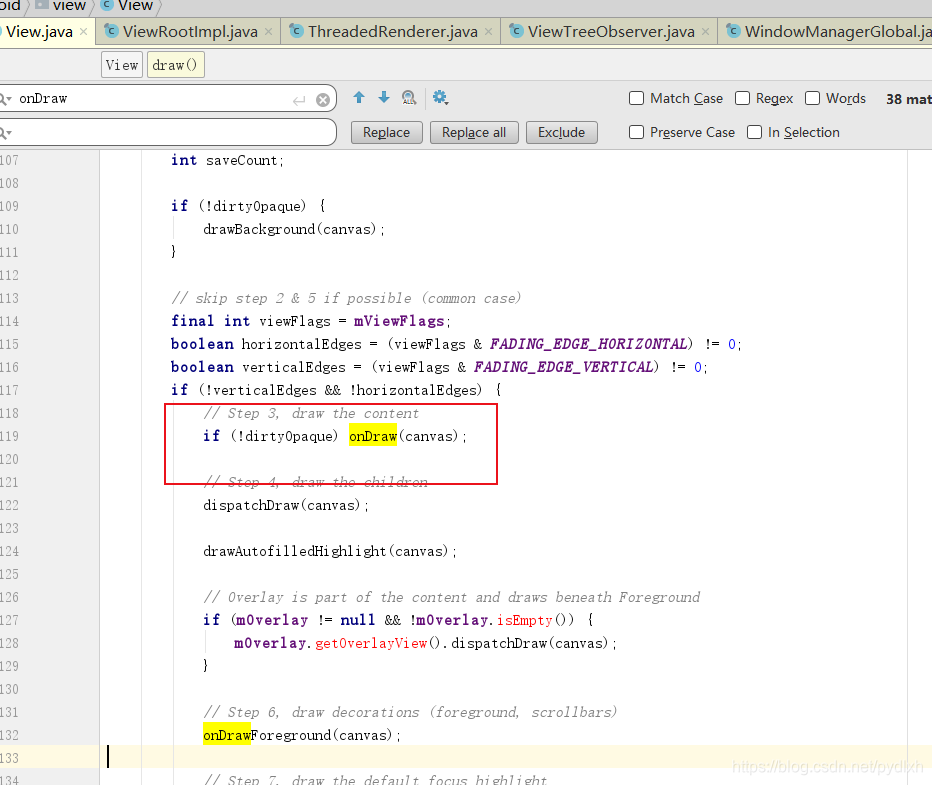

6、最终会调用onMeasure、onLayout、onDraw
