本文详细解析了Android中View的绘制流程，包括 Measure、Layout和Draw三个阶段。Measure阶段负责确定View的大小，Layout阶段确定View在窗口中的位置，Draw阶段执行实际的绘制操作。在自定义View时，需要关注onMeasure、onLayout和onDraw等关键方法的实现。此外，文章还探讨了MeasureSpec的模式和尺寸设定，以及如何根据父容器和自身布局参数确定View的大小。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

前言

2020年2月22.距离新年已经过去了大半个月了，依旧的出不了门，依旧的躲在家里一日三餐，依旧的在家办公，也不知道下周会不会复工，再次汇总手中各种保存整理的笔记

相关内容后续GitHub更新,想冲击金三银四的小伙伴可以找找看看，欢迎star
（顺手留下GitHub链接，需要获取相关面试等内容的可以自己去找）
https://github.com/xiangjiana/Android-MS
更多完整项目下载。未完待续。源码。图文知识后续上传github。
可以点击关于我自行查看

一、View绘制的流程框架

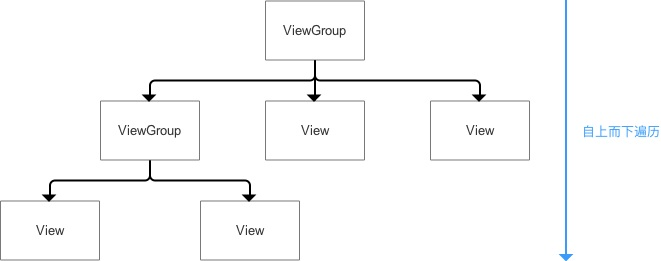

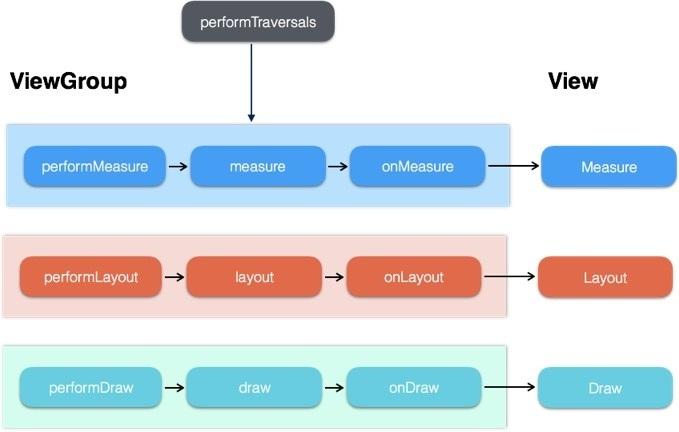

View的绘制是从上往下一层层迭代下来的。DecorView–>ViewGroup（— >ViewGroup）–>View ，按照这个流程从上往下，依次measure(测量),layout(布局),draw(绘制)

二、Measure流程

顾名思义，就是测量每个控件的大小。

调用measure()方法，进行一些逻辑处理，然后调用onMeasure()方法，在其中调用 setMeasuredDimension()设定View的宽高信息，完成View的测量操作。

  public final void measure(int widthMeasureSpec, int heightMeasur eSpec) {
  }

measure()方法中，传入了两个参数 widthMeasureSpec, heightMeasureSpec 表示 View的宽高的一些信息。

  protected void onMeasure(int widthMeasureSpec, int heightMeasure Spec) {
     setMeasuredDimension(getDefaultSize(getSuggestedMinimumW idth(), widthMeasureSpec),
        getDefaultSize(getSuggestedMinimumHeight(), heig htMeasureSpec));
   }

由上述流程来看Measure流程很简单，关键点是在于widthMeasureSpec, heightMeasu
