D3.js-简单入门1

参考：
【D3.js】基础教程-优快云博客
https://blog.youkuaiyun.com/weixin_39085822/article/details/119755130

D3 by Observable | The JavaScript library for bespoke data visualization
https://d3js.org/

---

d3的优点是比较底层，代码简洁，操作灵活（相比echarts）。

安装

去github下载最新包：https://github.com/d3/d3/releases

也可以引用：（目前最新是v7.9）

<!-- 压缩版本 -->
<script src="https://d3js.org/d3.v7.min.js"></script>
<!-- 完整版本 -->
<script src="https://d3js.org/d3.v7.js"></script>

基础知识

选择元素

// 选择所有指定元素的第一个
var body = d3.select("body"); //选择文档中的body元素
var svg = body.select("svg"); //选择body中的svg元素

// 选择所有指定元素
var rects = svg.selectAll("rect"); //选择svg中所有的rect元素

// 根据id选择元素，id前面要加#
var p2 = body.select("#pear-id");

// 根据class选择元素,class名称前加.
var p = body.selectAll(".myclass");

绑定数据

datum()是绑定一个数据，data()是绑定一组数据。

// 选中body下所有的p元素
var body = d3.select("body");
var p = body.selectAll("p");

// datum()
var str = "World";
// 把数据绑定到选择集上
p.datum(str);
// 把选择集的每个p元素的text属性（文字内容）都改成str
// function(d, i)是一个无名函数，d是数据，i是index
// 因为datum只绑了一个数据，所以所有的d都是World
p.text(function(d, i){
    return "第 "+ i + " 个元素绑定的数据是 " + d;
});

// data()
var dataset = ["I like dog","I like cat","I like snake"];
p.data(dataset)
	.text(function(d, i){
		return d;
	}); // 这样3个p元素会依次显示对应的字符串

插入和删除元素

// 在末尾增加元素
body.append("p")
	.text("append p element");

// 在某个元素之前增加元素，需要id
body.insert("p","#pear-id") // 在pear-id元素前增加一个p元素
	.text("insert p element"); // 指定p元素的内容

// 删除元素需要指定id
var p = body.select("#pear-id");
p.remove();

绘图

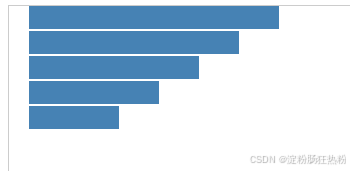

绑定数据的水平条形图

代码：

    <svg width="1000" height="1000">

	</svg>
    <script src="https://d3js.org/d3.v7.min.js"></script>
    <script>
        var dataset = [ 250 , 210 , 170 , 130 , 90 ];  //数据（表示矩形的宽度）
		var rectHeight = 25;   //每个矩形所占的像素高度(包括空白)
		const svg = d3.select("svg"); // 选择svg元素
		svg.selectAll("rect") // 选择所有矩形
			.data(dataset) // 绑定数组
			.enter()
			.append("rect") // 添加足够数量的矩形元素
			.attr("x", 20) // 矩形的x坐标设为20，左上顶点的坐标
			.attr("y", function(d, i){ // d代表数据，i是索引
				return i * rectHeight;
			})
			.attr("width",function(d){ // d其实是dataset里每个数据
				return d;
			})
			.attr("height",rectHeight - 2)
			.attr("fill","steelblue"); // 颜色

    </script>

关于enter()的说明：
d3在处理数据集和选择集（待绑定的元素）数量不符合的情况时提出了3个概念，分别是enter、update和exit。

假设选择集是3个p元素，

1. 当数据集也是3个数据时，这3个p元素称为update，update可以更新属性值；
2. 当数据集有5个元素时，会有2个数据绑定不上，此时d3会建立两个空元素与数据对应，这俩空的就是enter。所以enter()后可以跟append去添加元素;
3. 当数据集只有1个元素时，另外俩元素没有数据绑定，被称为exit，此时可以修改属性，但是大部分时候都是要删除它。进入的方法跟.enter()一样，就是比如.exit().remove()。

比例尺

d3中引入比例尺可以更容易地放缩图形，不必写死像素数目。在数学中，x的范围是定义域，y的范围是值域，d3中对应的是domain和range，我们需要指定这俩。

1. 线性比例尺
   就是将domain等比例地映射到range。

var dataset = [1.2, 2.3, 0.9, 1.5, 3.3];
var min = d3.min(dataset); // 最小值
var max = d3.max(dataset); // 最大值

var scaleLinear = d3.scaleLinear()
        			.domain([min, max])
        			.range([0, 300]);
scaleLinear(0.9);    //返回 0. 闭区间的
scaleLinear(2.3);    //返回 175
scaleLinear(3.3);    //返回 300

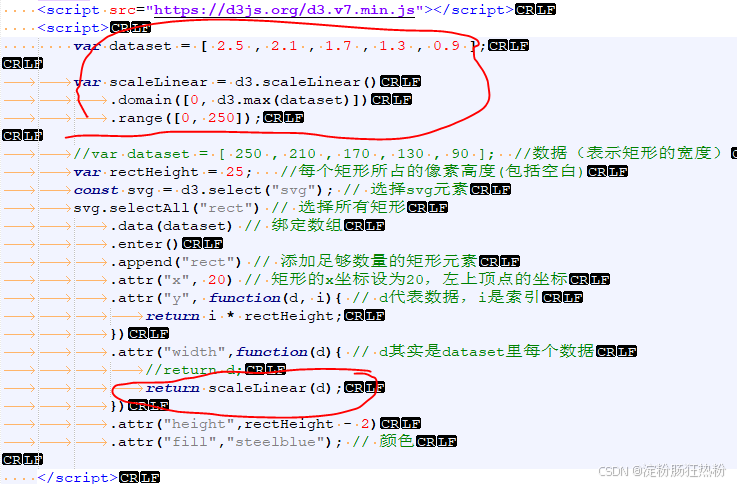

上面水平条形图可以用scaleLinear()修改，效果是一样的。

2. 序数比例尺
   domain和range是离散的情况，使用序数一一对应。

var index = [0, 1, 2, 3, 4];
var color = ["red", "blue", "green", "yellow", "black"];
var scaleOrdinal = d3.scaleOrdinal()
        			.domain(index)
        			.range(color);
scaleOrdinal (0); //返回 red
scaleOrdinal (2); //返回 green

坐标轴

直接用实例。效果如下：

<svg width="500" height="300"></svg>

    <script>
        // 1. 定义 SVG 画布的宽度和高度
        const width = 500;
        const height = 300;
        const margin = { top: 20, right: 20, bottom: 30, left: 40 };

        // 2. 创建一个线性比例尺，用于将数据映射到 SVG 画布的宽度
        const xScale = d3.scaleLinear()
            .domain([0, 10])  // 数据范围
            .range([margin.left, width - margin.right]);  // 画布范围

        // 3. 创建一个比例尺，用于将数据映射到 SVG 画布的高度
        const yScale = d3.scaleLinear()
            .domain([0, 100])  // 数据范围
            .range([height - margin.bottom, margin.top]);  // 画布范围

        // 4. 创建 X 轴生成器
        const xAxis = d3.axisBottom(xScale);

        // 5. 创建 Y 轴生成器
        const yAxis = d3.axisLeft(yScale);

        const svg = d3.select("svg");

		// 6. 选择 SVG 元素并添加 X 轴
        svg.append("g")
            .attr("transform", `translate(0, ${height - margin.bottom})`)  // 将 X 轴移动到画布底部
            .call(xAxis);

        // 7. 选择 SVG 元素并添加 Y 轴
        svg.append("g")
            .attr("transform", `translate(${margin.left}, 0)`)  // 将 Y 轴移动到画布左侧
            .call(yAxis);
    </script>

说明：

• d3提供4种坐标轴生成器：d3.axisBottom(scale)是刻度向下的，d3.axisLeft()是刻度向左的，d3.axisTop()和d3.axisRight()同理
• 坐标轴默认是从(0, 0)点开始绘制的，所以需要移动
• .attr("transform", "translate(x, y)")表示平移svg元素，x和y表示在x轴和y轴移动的距离
• call()是将当前选择集作为参数传递给一个函数，所以svg.append("g").call(xAxis)就是将x轴生成器应用到g元素上（等价于xAxis(svg.append(g))）
• 如果要修改axis的格式，可以在<style>里定义，然后引用，比如下面这种：

	<style>
	.axis path,
	.axis line{
    	fill: none;
    	stroke: black;
    	shape-rendering: crispEdges;
	}

	.axis text {
    	font-family: sans-serif;
    	font-size: 11px;
	}
	</style>

...
<script>
//添加y轴
svg.append("g")
  .attr("class","axis") // 这句
  .attr("transform", `translate(${margin.left}, 0)`)
  .call(yAxis);
</script>
