问题描述

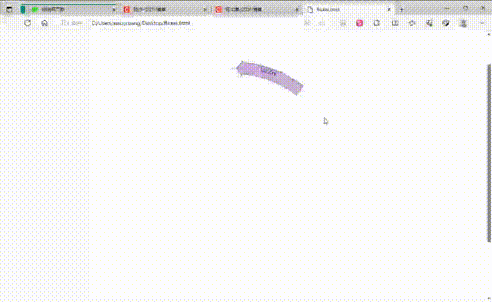

假设我某个页面上使用了<svg>，其中包括一个<circle>。我希望实现的是：在circle上点击某个位置，该位置出现一个闪烁的光标。
在这里插入图片描述

解决思路

要实现这个效果，需要考虑3个问题：

如何实现光标？
如何实现闪烁效果？
如何将光标移动到鼠标点击的位置？

对于第1个问题，最直观的想法就是用<line>实现，然后通过修改x1、y1、x2和y2的数值（即线段两个端点的坐标）实现光标的移动。

对于第2个问题，可以使用 jQuery 的fadeOut和fadeIn方法来实现元素的淡出和淡入效果，并且通过setInterval方法，在周期内重复淡出和淡入过程，从而实现持续的闪烁效果。

对于第3个问题，重点在于，计算鼠标点击位置e与圆心c的连线L，与通过c的垂线，顺时针方向的夹角，通过这个夹角，可以计算出line两个端点的坐标。需要注意的是，我的思路是将<line>放在<svg>标签下，所以计算夹角时，用的是窗口坐标系中的e、c和半径r，并非svg坐标系下的对象；但是计算line端点坐标时，使用的是svg坐标系下对应值。

3.1 计算L与圆的交点
首先需要考虑L是水平线和垂直线的情况，因为联立计算时，可能出现除0错误。假设圆心 $C$ 坐标为 $x_0, y_0)$ ，半径为 $r$ ，圆外某点 $P$ 坐标为 $x_1, y_1)$ ，要计算直线 $PC$ 与圆的交点，可以这样计算：
$\frac{y_1 - y_0}{x_1 - x_0}$ $PC的方程为：y = m(x - x_0) + y_0$ $圆的方程为：(x - x_0)^2 + (y - y_0)^2 = r^2$
将PC的方程代入圆的方程，整理得： $1+m^2)x^2-2x_0(1+m^2)x+(1+m^2)x_0^2-r^2=0$
这样相当于已知一元二次方程的a、b和c了，所以可以直接使用公式求解： $x=\frac{-b\pm\sqrt{b^2-4ac}}{2a}$ 。
此时可以根据 $P$ 点在 $C$ 点的左侧还是右侧判断选哪个根。

注意：窗口坐标系是向右为x增长方向，向下为y增长方向。

3.2 计算夹角
这里不展开了，主要是利用arcsin。js里方法是Math.asin()，计算结果是弧度。

3.3 已知夹角计算圆上某点的坐标

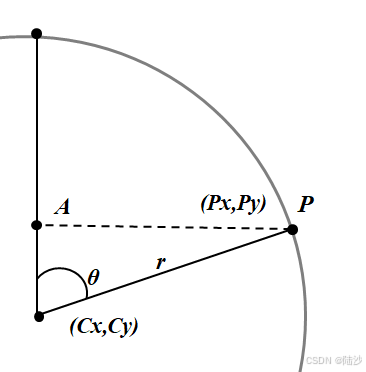

如下图所示（通过设置不同的r值可以计算两个端点的坐标）：
在这里插入图片描述
$P_x = C_x + r * sin(θ)$ $P_y = C_y - r * cos(θ)$

其中js里用的方法是Math.sin()和Math.cos()，参数都是弧度，需要注意转换。

代码结构

注意：已去除实现细节。

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <script src="https://code.jquery.com/jquery-3.6.0.min.js"></script>
</head>
<body>
	<div>
		<svg width="100%" height="1000" xmlns="http://www.w3.org/2000/svg">
			<circle id="myCircle1" cx="600" cy="480" r="285" fill="#fff" stroke="#ccc" stroke-width="1" />
			<!-- 先隐藏line -->
			<line x1="1" y1="11" x2="2" y2="2" id="cursor" stroke="#1F2744" stroke-width="1" style="display:none;"></line>
			</svg>
	</div>
<script>
	// 设置闪烁
    function startBlinkingJQuery(element, interval) {
      setInterval(() => {
        $(element).fadeOut(interval / 2).fadeIn(interval / 2);
      }, interval);
    }
	// 获取光标
    var cursor = document.getElementById("cursor");
	const intervalJQuery = 900; // 设置闪烁间隔，单位是毫秒

	// 获取svg和circle
	const svg = document.querySelector('svg');
	const circle = document.getElementById('myCircle1');
	// 添加监听
	circle.addEventListener('mousedown', (e) => {
    	const bbox = circle.getBoundingClientRect();
    	const centerX = bbox.x + bbox.width / 2;
    	const centerY = bbox.y + bbox.height / 2;
    	const radius = bbox.width / 2;
    	const clickX = e.clientX;
    	const clickY = e.clientY;
		// 使用窗口中的圆心和点击点计算夹角，省略函数的实现
		let angle = calculateCircleInfo(centerX, centerY, radius, clickX, clickY);
		// 根据夹角计算svg上两个端点的坐标，返回的是数组。省略函数的实现
		let result = calSvgLine(angle);
		//console.log(result);
		cursor.setAttribute('x1', result[0]);
		// 依次修改x1, y1, x2, y2, 此处省略
		// 设置闪烁
		startBlinkingJQuery(cursor, intervalJQuery);
	});


</script>
</body>
</html>
