4.2 AD18---批量添加相同封装和手动添加封装(第二节)

最新推荐文章于 2024-08-23 11:45:14 发布
原创 最新推荐文章于 2024-08-23 11:45:14 发布 · 7k 阅读 · 36 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#AD #封装添加

本文介绍了一种在电子设计自动化软件中批量添加相同封装的方法，包括使用工具栏的封装管理器，通过Shift键选择多个封装进行批量操作，以及如何创建ECO执行变更。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

                                                                                      批量添加相同封装

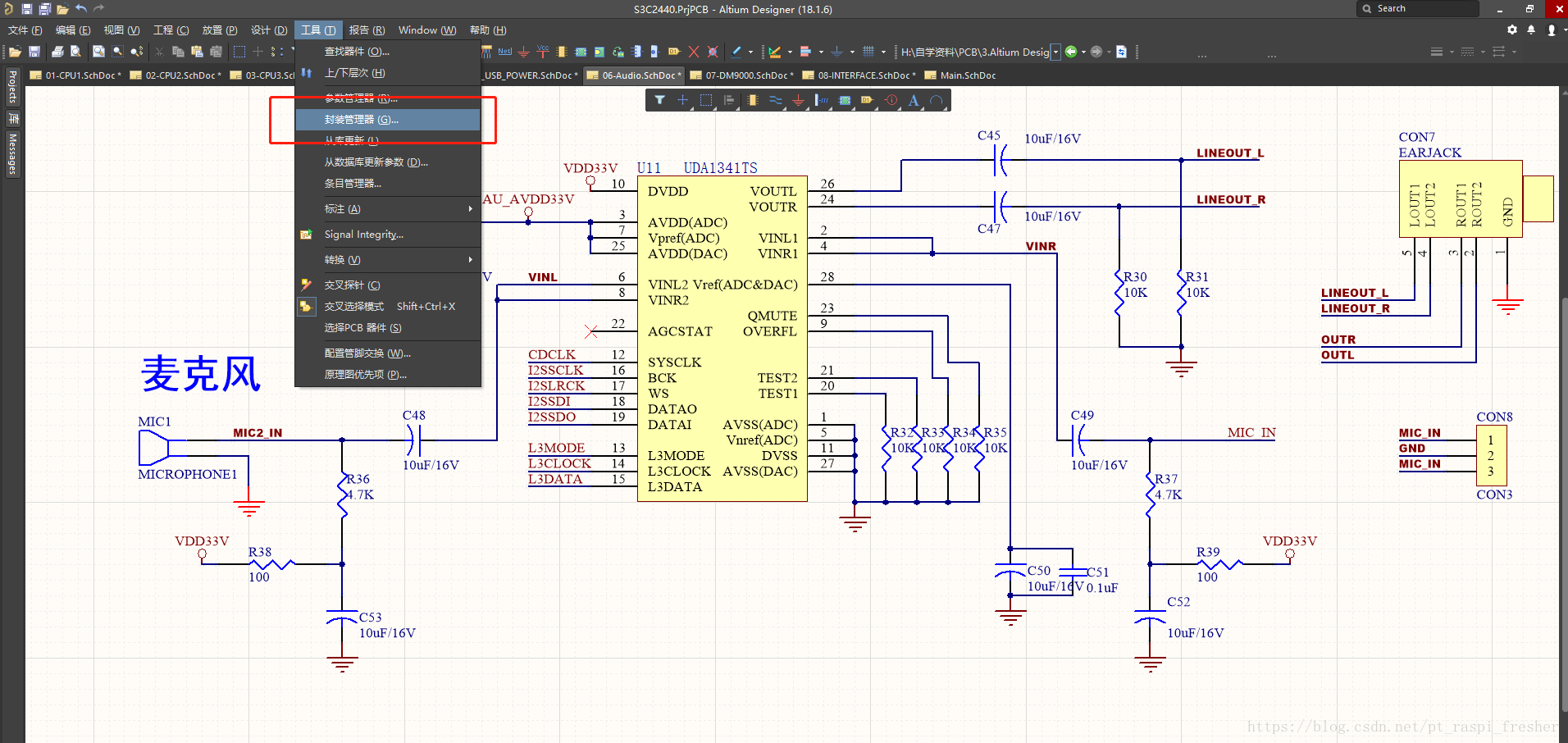

1.工具  -->封装管理器

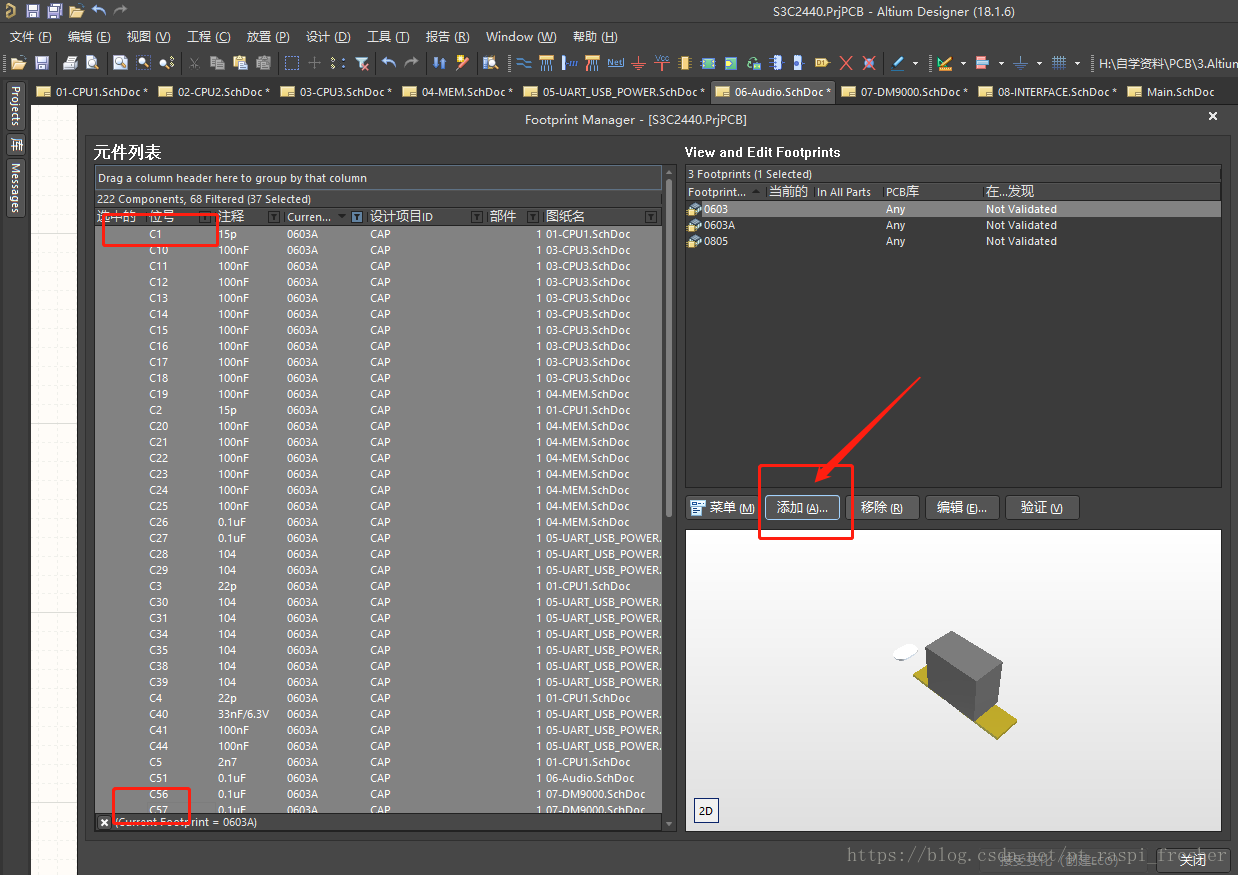

2.选择封装

Shift+左键  和  Shift+右键   选择第一个和最后一个范围

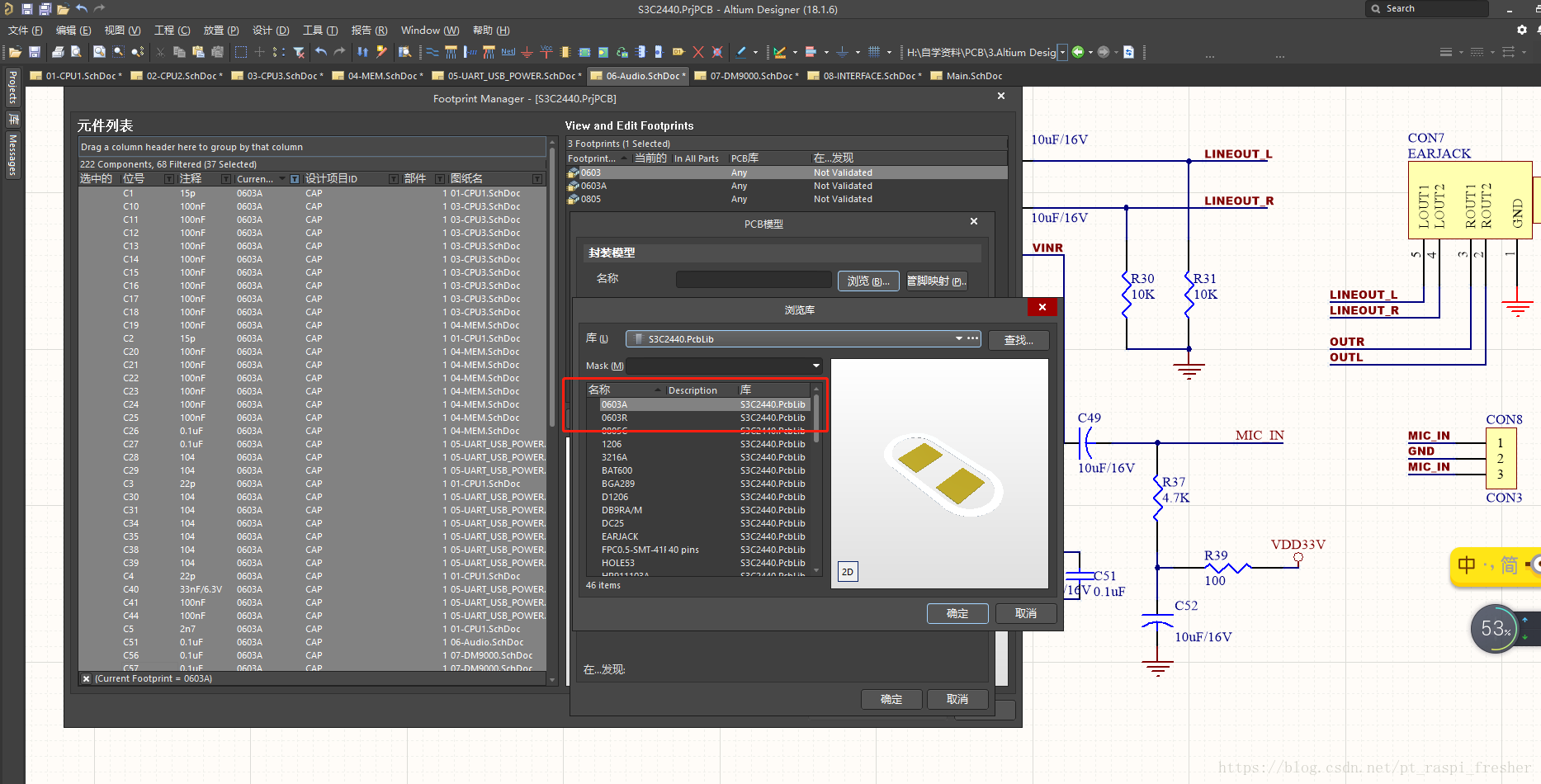

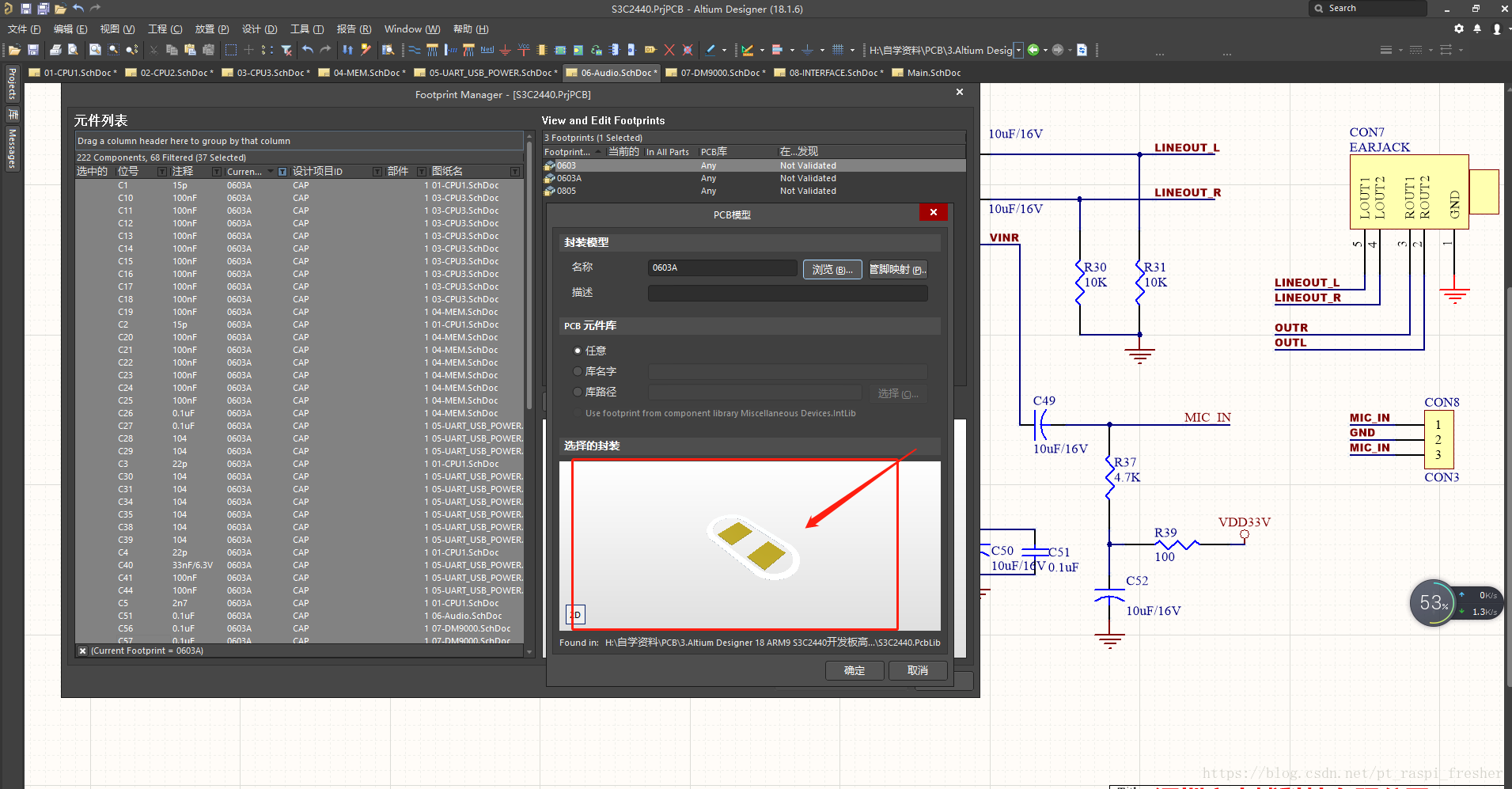

点击 添加 后,再选好封装库后,再点击相对应的封装

批量添加相同封装完成

剩下一些单个不同的封装,用相同方法手动一个个点击添加进去即可

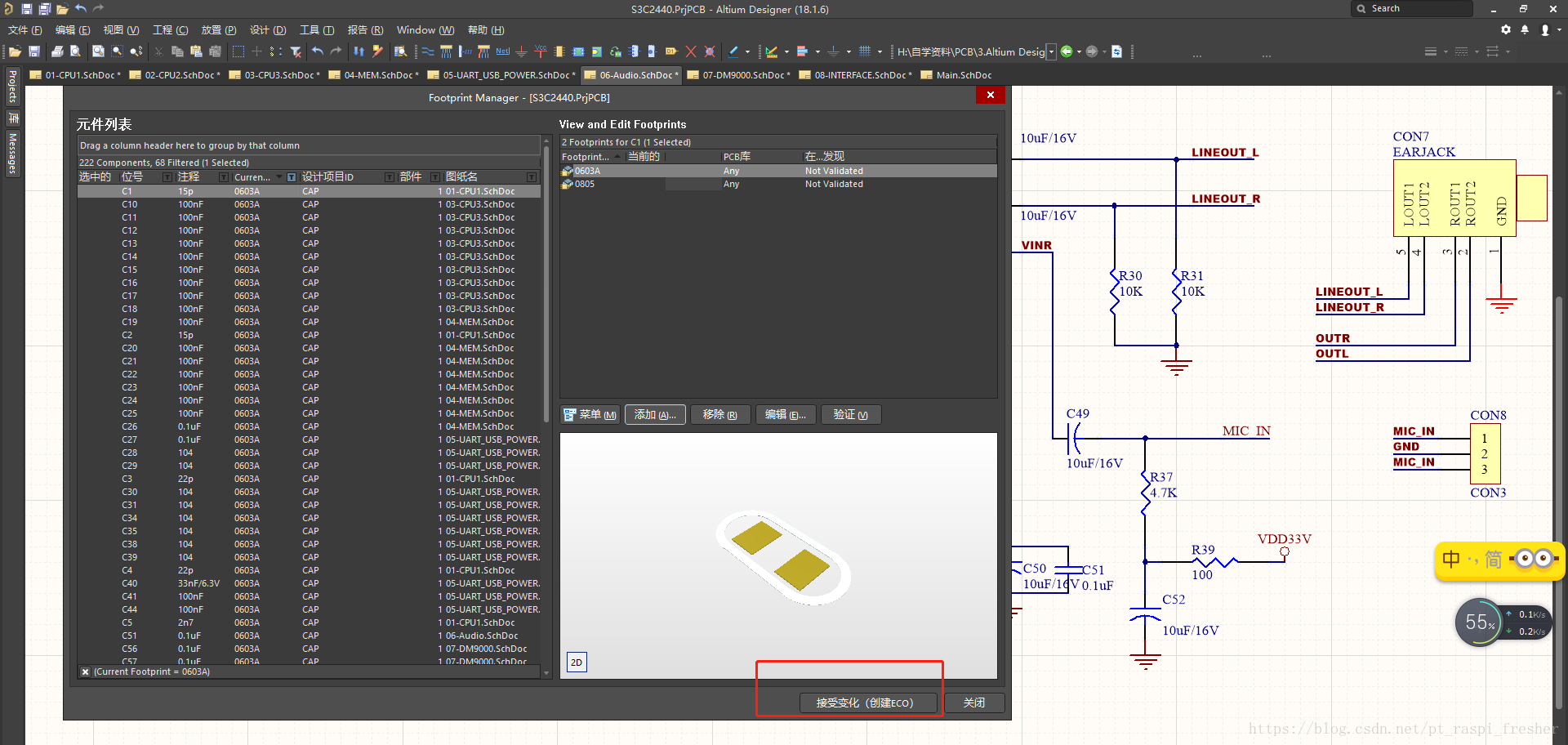

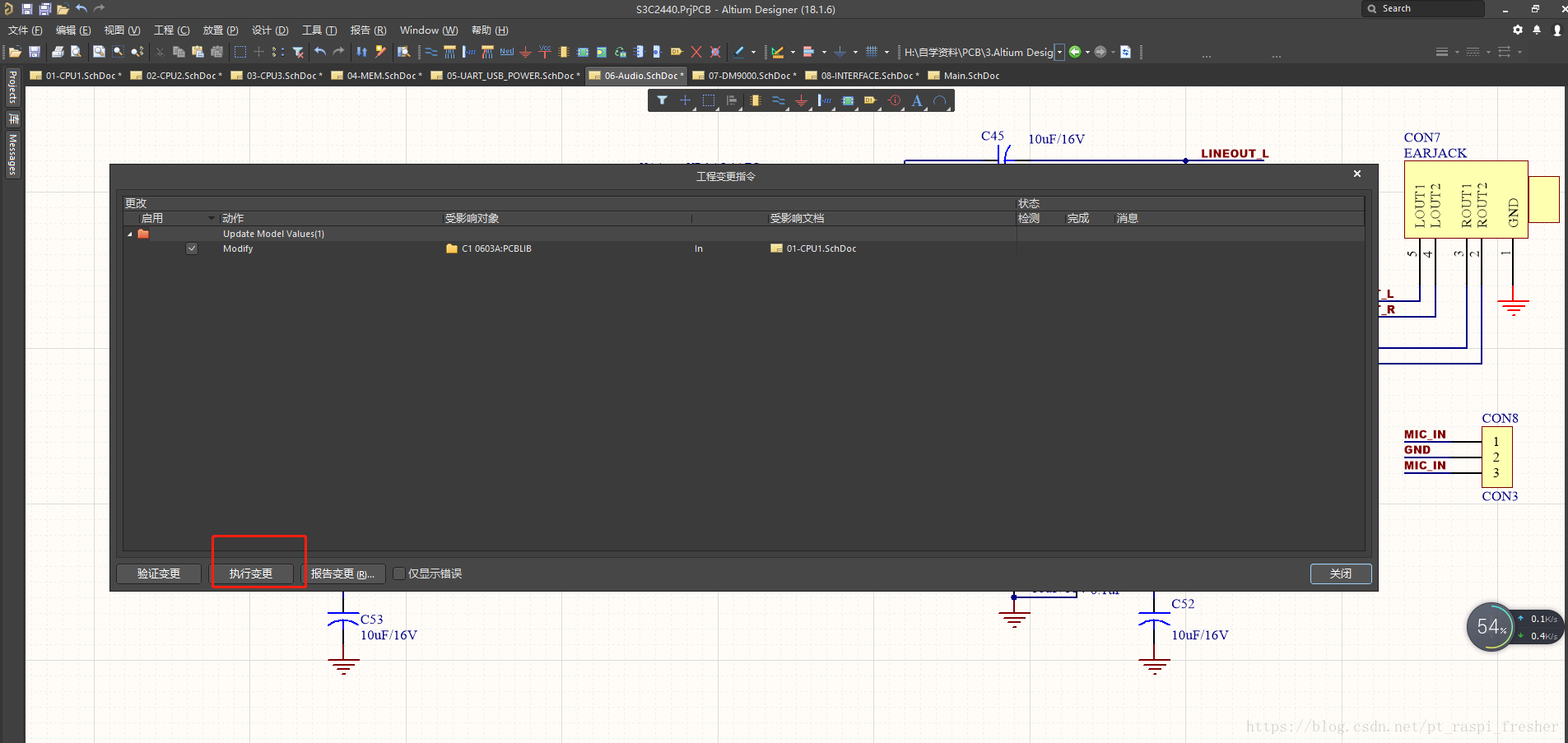

3.接收更改(创建ECO) -->执行变更
