RS485通信帧时间如何计算

🌟 关注「嵌入式软件客栈」公众号 🌟，解锁实战技巧！💻🚀

一、RS485通信基础

RS485是一种工业规范，定义了点对点通信的电气接口和物理层。其特点包括：

• 支持长距离通信（最远可达1200米）
• 优秀的电气噪声抗扰性
• 可支持多设备共享同一总线（最多32个节点）
• 差分信号传输，提高可靠性
• 传输速率可达10Mbps（短距离下）

在工业自动化、楼宇控制和各种远程数据采集系统中，RS485因其稳定性和可靠性被广泛应用。

二、通信帧时间组成

RS485通信中的时间主要由以下几部分组成：

1. 字节传输时间

单个字节的传输时间取决于波特率，计算公式为：

字节传输时间 = (起始位 + 数据位 + 奇偶校验位 + 停止位) / 波特率

标准配置下（1个起始位 + 8个数据位 + 0个校验位 + 1个停止位）：

字节传输时间 = 10位 / 波特率

例如：

• 9600波特率：10 / 9600 = 1.04毫秒/字节
• 115200波特率：10 / 115200 = 86.8微秒/字节

2. 帧传输时间

一个完整通信帧的传输时间计算：

帧传输时间 = 字节传输时间 × 帧字节数

例如，一个包含10个字节的帧在9600波特率下的传输时间：

1.04毫秒/字节 × 10字节 = 10.4毫秒

3. 字符间隔时间

某些RS485协议（如Modbus RTU）规定字符间最大允许间隔时间为3.5个字符时间，用于识别帧的结束。

字符间隔时间 = 3.5 × 字节传输时间

例如，9600波特率下：

3.5 × 1.04毫秒 = 3.64毫秒

三、主从通信时序详解

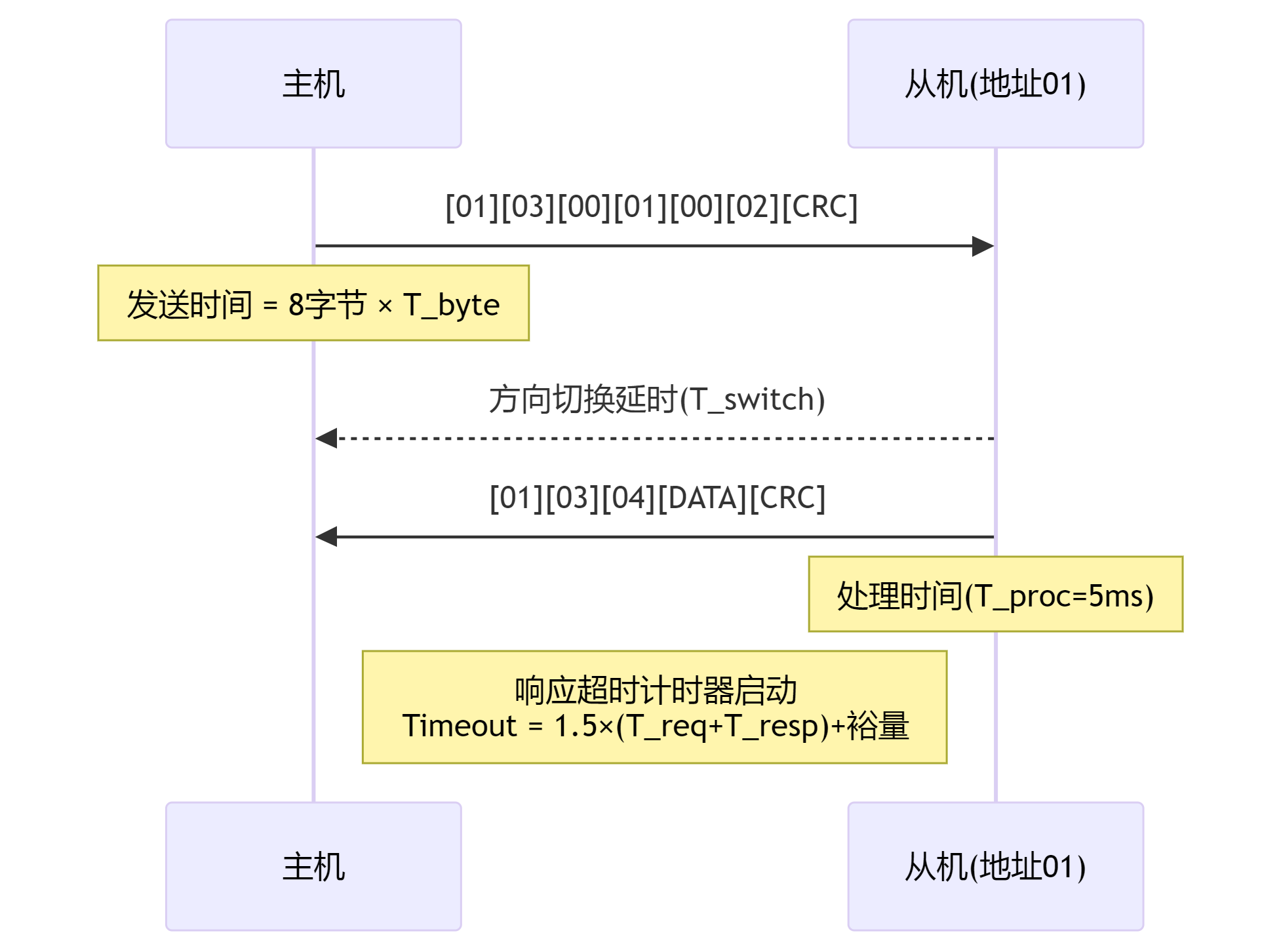

1. 主机请求-从机响应基本流程

RS485网络通常采用主从结构，通信遵循以下流程：

1. 主机发送请求帧
2. 主机切换为接收状态（如使用收发器需要切换方向）
3. 线路传输延时
4. 从机接收完整帧并处理
5. 从机发送响应帧
6. 主机接收响应

2. 时序关键参数

(1) 方向切换时间

RS485是半双工通信，发送和接收需要切换方向，切换时间通常为几微秒到几十微秒：

• 硬件自动切换：约5-20微秒
• 软件控制切换：约20-100微秒（取决于系统响应速度）

(2) 从机响应延迟

从机响应延迟包括：

• 帧接收完成时间
• 帧处理时间（解析指令、准备数据）
• 响应帧构建时间
• 方向切换时间

不同设备的从机响应延迟差异较大：

• 高性能设备：数百微秒
• 低功耗或低成本设备：几毫秒到几十毫秒

(3) 线路传输延迟

线路传输延迟与通信距离相关，电信号在铜线中的传播速度约为光速的2/3：

线路延迟 ≈ 距离(米) / (2×10^8 米/秒)

例如，1000米线路的单程传输延迟约为5微秒。

四、超时时间计算

1. 从机响应超时计算

主机等待从机响应的超时时间应该考虑以下因素：

响应超时时间 = 主机方向切换时间 + 请求帧传输时间 + 线路往返延迟 + 从机处理时间 + 响应帧传输时间 + 安全裕量

实际应用中的经验公式：

响应超时时间 = 1.5 × (请求帧字节数 + 预期响应帧最大字节数) × 单字节时间 + 从机处理固定延迟 + 10毫秒(安全裕量)

例如，9600波特率下，请求帧8字节，预期响应20字节，从机处理固定延迟10毫秒：

响应超时时间 = 1.5 × (8 + 20) × 1.04毫秒 + 10毫秒 + 10毫秒 ≈ 43.68毫秒

2. 字符间超时

用于检测帧内字符间异常间隔，通常设置为1.5个字符时间：

字符间超时 = 1.5 × 字节传输时间

例如，9600波特率下：

1.5 × 1.04毫秒 = 1.56毫秒

3. 总线空闲超时

多主机系统中，设备需要等待总线空闲才能发送数据，空闲判断时间通常为3.5个字符时间：

总线空闲超时 = 3.5 × 字节传输时间

五、实际应用中的时间参数优化

1. 高速通信场景

在高波特率（如115200或更高）情况下：

• 字符时间变得极短（<100微秒）
• 需要使用硬件定时器确保精确计时
• 从机处理时间成为主要瓶颈
• 建议增加超时安全裕量

2. 低功耗设备通信

对于低功耗或休眠唤醒型从设备：

• 从机唤醒时间可能长达数十毫秒
• 需要特别延长响应超时时间
• 可使用重试机制处理偶发性超时

3. 高可靠性要求场景

对于要求高可靠性的工业场合：

• 使用更保守的超时计算（更大安全裕量）
• 实施自适应超时算法，根据实际响应时间动态调整
• 增加校验和重试机制

六、常见问题与解决方案

1. 从机响应超时

可能原因：

• 超时设置过短
• 从机处理时间长于预期
• 线路干扰导致帧错误
• 总线争用冲突

解决方案：

• 适当延长超时时间
• 优化从机指令处理效率
• 添加信号滤波和隔离措施
• 实现自动重试机制

2. 通信不稳定

可能原因：

• 方向切换时间不足
• 字符间间隔不规范
• 总线终端电阻配置不当

解决方案：

• 在方向切换后增加延时
• 确保发送连续性，避免字符间间隔过长
• 正确配置120Ω终端电阻

3. 多从机响应冲突

可能原因：

• 从机地址配置冲突
• 从机响应时序混乱

解决方案：

• 确保每个从机有唯一地址
• 主机严格控制总线访问，避免广播指令引发多从机同时响应

总结

RS485通信的稳定性很大程度上取决于正确的时序控制和超时设置。在实际应用中，应根据具体场景（通信距离、设备性能、波特率选择、环境干扰等因素）灵活调整各项时间参数，确保通信的可靠性和效率。同时，良好的错误处理机制和重试策略也是构建稳健RS485通信系统的重要组成部分。
