该博客围绕使用STM32F103完成基于I2C协议的AHT20温湿度传感器数据采集展开。介绍了硬件I2C和软件I2C的原理及区别，说明了创建工程的步骤，给出了相关代码链接，还提及电路连接和运行结果，最终将采集的温湿度值通过串口输出。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

一、任务要求

  1. 学习I2C总线通信协议，使用STM32F103完成基于I2C协议的AHT20温湿度传感器的数据采集，并将采集的温度-湿度值通过串口输出。具体任务：

（1）解释什么是“软件I2C”和“硬件I2C”？ （阅读野火配套教材的第23章“I2C–读写EEPROM”原理章节）

（2）阅读AHT20数据手册，编程实现：每隔2秒钟采集一次温湿度数据，并通过串口发送到上位机（win10）。

二、原理

1. 硬件I2C

指芯片上的I2C外设，有相应的I2C驱动电路，使用专用的I2C管脚，直接调用内部寄存器进行配置，效率高且稳定，但使用较为复杂。

2. 软件I2C

一般使用GPIO管脚，通过软件控制SCL和SDA线输出高低电平，模拟I2C协议的时序，没有寄存器，使用较为简单，但速度较慢且不太稳定。

3. 区别

（1）硬件IIC用法比较复杂，模拟IIC的流程更清楚一些。

（2） 硬件IIC速度比模拟快，并且可以用DMA

（3） 模拟IIC可以在任何管脚上，而硬件只能在固定管脚上。

（4）软件i2c是程序员使用程序控制SCL,SDA线输出高低电平，模拟i2c协议的时序。一般较硬件i2c稳定，但是程序较为繁琐，但不难。

（5）硬件i2c程序员只要调用i2c的控制函数即可，不用直接的去控制SCL,SDA高低电平的输出。但是有些单片机的硬件i2c不太稳定，调试问题较多。

参考：https://blog.youkuaiyun.com/Derricker406/article/details/77171223

三、创建工程

（1）打开 STM32CubeMX，点击 ACCEE TO MCU SELECTOR

在这里插入图片描述

（2）选择 STM32F103C8T6芯片

在这里插入图片描述

（3）选择调试接口，点击 System Core，选择 SYS，在右侧弹出的菜单栏中选 Serial Wire
在这里插入图片描述

（4）打开外部时钟，点击 System Core，选择 RCC，在右侧弹出的菜单栏中选择Crystal/Ceramic Resonator

在这里插入图片描述

（5）配置USART1,选择Mode Asynchronous

在这里插入图片描述

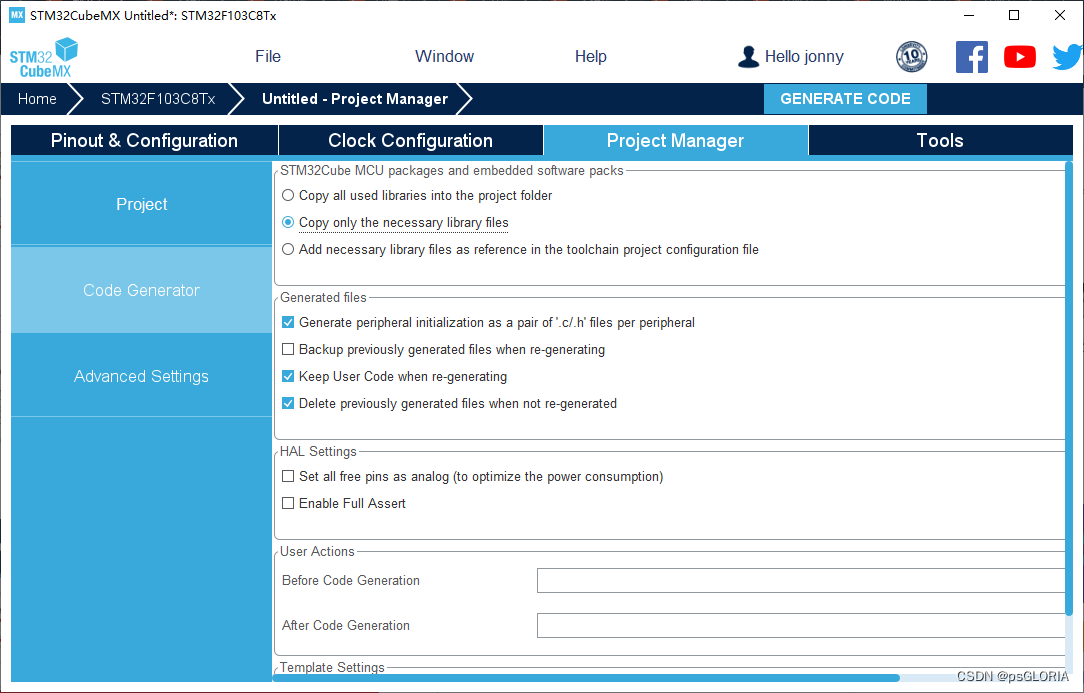

（6）生成项目

在这里插入图片描述

四、编写代码

1. AHT20芯片代码：

http://www.aosong.com/class-36-2.html

2. main函数代码：

#include "main.h"
#include "dma.h"
#include "i2c.h"
#include "usart.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

#include<stdio.h>
#include "AHT20-21_DEMO_V1_3.h"

void SystemClock_Config(void);


int fputc(int ch,FILE *f)

{
    HAL_UART_Transmit(&huart1,(uint8_t *)&ch,1,0xFFFF);
		//等待发送结束
		while(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_TC)!=SET){
		}

    return ch;
}



int main(void)
{
  /* USER CODE BEGIN 1 */
	uint32_t CT_data[2]={0,0};
	volatile int  c1,t1;

	Delay_1ms(500);

	HAL_Init();

	SystemClock_Config();

	MX_GPIO_Init();
	MX_DMA_Init();
	MX_USART1_UART_Init();

	//初始化AHT20
	AHT20_Init();
	Delay_1ms(500);

  while (1)
  {
    /* USER CODE END WHILE */
		AHT20_Read_CTdata(CT_data);       //不经过CRC校验，直接读取AHT20的温度和湿度数据    推荐每隔大于1S读一次
		//AHT20_Read_CTdata_crc(CT_data);  //crc校验后，读取AHT20的温度和湿度数据


		c1 = CT_data[0]*1000/1024/1024;  //计算得到湿度值c1（放大了10倍）
		t1 = CT_data[1]*2000/1024/1024-500;//计算得到温度值t1（放大了10倍）
		printf("正在检测");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		printf("\r\n");
		HAL_Delay(1000);

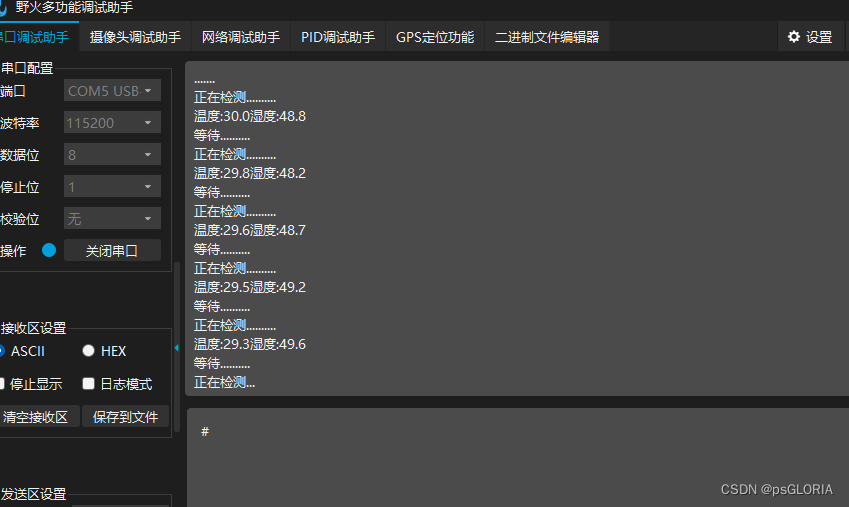

		printf("温度:%d%d.%d",t1/100,(t1/10)%10,t1%10);
		printf("湿度:%d%d.%d",c1/100,(c1/10)%10,c1%10);
		printf("\r\n");
		printf("等待");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		HAL_Delay(100);
		printf(".");
		printf("\r\n");
		HAL_Delay(1000);
  /* USER CODE END 3 */
	}
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/

3. AHT20-21_DEMO_V1_3.h代码：

#ifndef _AHT20_DEMO_
#define _AHT20_DEMO_

#include "main.h"

void Delay_N10us(uint32_t t);//延时函数
void SensorDelay_us(uint32_t t);//延时函数
void Delay_4us(void);		//延时函数
void Delay_5us(void);		//延时函数
void Delay_1ms(uint32_t t);
void AHT20_Clock_Init(void);		//延时函数
void SDA_Pin_Output_High(void)  ; //将PB15配置为输出 ， 并设置为高电平， PB15作为I2C的SDA
void SDA_Pin_Output_Low(void);  //将P15配置为输出  并设置为低电平
void SDA_Pin_IN_FLOATING(void);  //SDA配置为浮空输入
void SCL_Pin_Output_High(void); //SCL输出高电平，P14作为I2C的SCL
void SCL_Pin_Output_Low(void); //SCL输出低电平
void Init_I2C_Sensor_Port(void); //初始化I2C接口,输出为高电平
void I2C_Start(void);		 //I2C主机发送START信号
void AHT20_WR_Byte(uint8_t Byte); //往AHT20写一个字节
uint8_t AHT20_RD_Byte(void);//从AHT20读取一个字节
uint8_t Receive_ACK(void);   //看AHT20是否有回复ACK
void Send_ACK(void)	;	  //主机回复ACK信号
void Send_NOT_ACK(void);	//主机不回复ACK
void Stop_I2C(void);	  //一条协议结束
uint8_t AHT20_Read_Status(void);//读取AHT20的状态寄存器
uint8_t AHT20_Read_Cal_Enable(void);  //查询cal enable位有没有使能
void AHT20_SendAC(void); //向AHT20发送AC命令
uint8_t Calc_CRC8(uint8_t *message,uint8_t Num);
void AHT20_Read_CTdata(uint32_t *ct); //没有CRC校验，直接读取AHT20的温度和湿度数据
void AHT20_Read_CTdata_crc(uint32_t *ct); //CRC校验后，读取AHT20的温度和湿度数据
void AHT20_Init(void);   //初始化AHT20
void JH_Reset_REG(uint8_t addr);///重置寄存器
void AHT20_Start_Init(void);///上电初始化进入正常测量状态
#endif

4. AHT20-21_DEMO_V1_3.c代码：

//#include "main.h"
#include "AHT20-21_DEMO_V1_3.h"
#include "gpio.h"
#include "i2c.h"


void Delay_N10us(uint32_t t)//延时函数
{
  uint32_t k;

   while(t--)
  {
    for (k = 0; k < 2; k++);//110
  }
}

void SensorDelay_us(uint32_t t)//延时函数
{

	for(t = t-2; t>0; t--)
	{
		Delay_N10us(1);
	}
}

void Delay_4us(void)		//延时函数
{
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);
}
void Delay_5us(void)		//延时函数
{
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);

}

void Delay_1ms(uint32_t t)		//延时函数
{
   while(t--)
  {
    SensorDelay_us(1000);//延时1ms
  }
}


//void AHT20_Clock_Init(void)		//延时函数
//{
//	RCC_APB2PeriphClockCmd(CC_APB2Periph_GPIOB,ENABLE);
//}

void SDA_Pin_Output_High(void)   //将PB7配置为输出 ， 并设置为高电平， PB7作为I2C的SDA
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_7;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB,& GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_SET);
}

void SDA_Pin_Output_Low(void)  //将P7配置为输出  并设置为低电平
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_7;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB,& GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_RESET);
}

void SDA_Pin_IN_FLOATING(void)  //SDA配置为浮空输入
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	GPIO_InitStruct.Mode = GPIO_MODE_INPUT;//浮空
	GPIO_InitStruct.Pin = GPIO_PIN_7;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init( GPIOB,&GPIO_InitStruct);
}


void SCL_Pin_Output_High(void) //SCL输出高电平，P14作为I2C的SCL
{
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,GPIO_PIN_SET);
}

void SCL_Pin_Output_Low(void) //SCL输出低电平
{
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,GPIO_PIN_RESET);
}

void Init_I2C_Sensor_Port(void) //初始化I2C接口,输出为高电平
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_7;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB,& GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_15,GPIO_PIN_SET);


	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_6;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB,& GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_15,GPIO_PIN_SET);

}
void I2C_Start(void)		 //I2C主机发送START信号
{
	SDA_Pin_Output_High();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	SDA_Pin_Output_Low();
	SensorDelay_us(8);
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
}


void AHT20_WR_Byte(uint8_t Byte) //往AHT20写一个字节
{
	uint8_t Data,N,i;
	Data=Byte;
	i = 0x80;
	for(N=0;N<8;N++)
	{
		SCL_Pin_Output_Low();
		Delay_4us();
		if(i&Data)
		{
			SDA_Pin_Output_High();
		}
		else
		{
			SDA_Pin_Output_Low();
		}

    SCL_Pin_Output_High();
		Delay_4us();
		Data <<= 1;

	}
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);
}


uint8_t AHT20_RD_Byte(void)//从AHT20读取一个字节
{
		uint8_t Byte,i,a;
	Byte = 0;
	SCL_Pin_Output_Low();

	SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);

	for(i=0;i<8;i++)
	{
    SCL_Pin_Output_High();

		Delay_5us();
		a=0;

		//if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_15)) a=1;
		if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_7)) a=1;
		Byte = (Byte<<1)|a;

		//SCL_Pin_Output_Low();
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,GPIO_PIN_RESET);
		Delay_5us();
	}
  SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);
	return Byte;
}


uint8_t Receive_ACK(void)   //看AHT20是否有回复ACK
{
	uint16_t CNT;
	CNT = 0;
	SCL_Pin_Output_Low();
	SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	while((HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_7))  && CNT < 100)
	CNT++;
	if(CNT == 100)
	{
		return 0;
	}
 	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	return 1;
}

void Send_ACK(void)		  //主机回复ACK信号
{
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	SDA_Pin_Output_Low();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);
}

void Send_NOT_ACK(void)	//主机不回复ACK
{
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	SDA_Pin_Output_High();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
    SDA_Pin_Output_Low();
	SensorDelay_us(8);
}

void Stop_I2C(void)	  //一条协议结束
{
	SDA_Pin_Output_Low();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	SDA_Pin_Output_High();
	SensorDelay_us(8);
}

uint8_t AHT20_Read_Status(void)//读取AHT20的状态寄存器
{

	uint8_t Byte_first;
	I2C_Start();
	AHT20_WR_Byte(0x71);
	Receive_ACK();
	Byte_first = AHT20_RD_Byte();
	Send_NOT_ACK();
	Stop_I2C();
	return Byte_first;
}

uint8_t AHT20_Read_Cal_Enable(void)  //查询cal enable位有没有使能
{
	uint8_t val = 0;//ret = 0,
  val = AHT20_Read_Status();
	 if((val & 0x68)==0x08)
		 return 1;
   else  return 0;
 }

void AHT20_SendAC(void) //向AHT20发送AC命令
{

	I2C_Start();
	AHT20_WR_Byte(0x70);
	Receive_ACK();
	AHT20_WR_Byte(0xac);//0xAC采集命令
	Receive_ACK();
	AHT20_WR_Byte(0x33);
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	Stop_I2C();

}

//CRC校验类型：CRC8/MAXIM
//多项式：X8+X5+X4+1
//Poly：0011 0001  0x31
//高位放到后面就变成 1000 1100 0x8c
//C现实代码：
uint8_t Calc_CRC8(uint8_t *message,uint8_t Num)
{
	uint8_t i;
	uint8_t byte;
	uint8_t crc=0xFF;
  for(byte=0; byte<Num; byte++)
  {
    crc^=(message[byte]);
    for(i=8;i>0;--i)
    {
      if(crc&0x80) crc=(crc<<1)^0x31;
      else crc=(crc<<1);
    }
  }
        return crc;
}

void AHT20_Read_CTdata(uint32_t *ct) //没有CRC校验，直接读取AHT20的温度和湿度数据
{
		volatile uint8_t  Byte_1th=0;
	volatile uint8_t  Byte_2th=0;
	volatile uint8_t  Byte_3th=0;
	volatile uint8_t  Byte_4th=0;
	volatile uint8_t  Byte_5th=0;
	volatile uint8_t  Byte_6th=0;
	 uint32_t RetuData = 0;
	uint16_t cnt = 0;
	AHT20_SendAC();//向AHT10发送AC命令
	Delay_1ms(80);//延时80ms左右
    cnt = 0;
	while(((AHT20_Read_Status()&0x80)==0x80))//直到状态bit[7]为0，表示为空闲状态，若为1，表示忙状态
	{
		SensorDelay_us(1508);
		if(cnt++>=100)
		{
		 break;
		 }
	}
	I2C_Start();
	AHT20_WR_Byte(0x71);
	Receive_ACK();
	Byte_1th = AHT20_RD_Byte();//状态字，查询到状态为0x98,表示为忙状态，bit[7]为1；状态为0x1C，或者0x0C，或者0x08表示为空闲状态，bit[7]为0
	Send_ACK();
	Byte_2th = AHT20_RD_Byte();//湿度
	Send_ACK();
	Byte_3th = AHT20_RD_Byte();//湿度
	Send_ACK();
	Byte_4th = AHT20_RD_Byte();//湿度/温度
	Send_ACK();
	Byte_5th = AHT20_RD_Byte();//温度
	Send_ACK();
	Byte_6th = AHT20_RD_Byte();//温度
	Send_NOT_ACK();
	Stop_I2C();

	RetuData = (RetuData|Byte_2th)<<8;
	RetuData = (RetuData|Byte_3th)<<8;
	RetuData = (RetuData|Byte_4th);
	RetuData =RetuData >>4;
	ct[0] = RetuData;//湿度
	RetuData = 0;
	RetuData = (RetuData|Byte_4th)<<8;
	RetuData = (RetuData|Byte_5th)<<8;
	RetuData = (RetuData|Byte_6th);
	RetuData = RetuData&0xfffff;
	ct[1] =RetuData; //温度

}


void AHT20_Read_CTdata_crc(uint32_t *ct) //CRC校验后，读取AHT20的温度和湿度数据
{
		volatile uint8_t  Byte_1th=0;
	volatile uint8_t  Byte_2th=0;
	volatile uint8_t  Byte_3th=0;
	volatile uint8_t  Byte_4th=0;
	volatile uint8_t  Byte_5th=0;
	volatile uint8_t  Byte_6th=0;
	volatile uint8_t  Byte_7th=0;
	 uint32_t RetuData = 0;
	 uint16_t cnt = 0;
	// uint8_t  CRCDATA=0;
	 uint8_t  CTDATA[6]={0};//用于CRC传递数组

	AHT20_SendAC();//向AHT10发送AC命令
	Delay_1ms(80);//延时80ms左右
    cnt = 0;
	while(((AHT20_Read_Status()&0x80)==0x80))//直到状态bit[7]为0，表示为空闲状态，若为1，表示忙状态
	{
		SensorDelay_us(1508);
		if(cnt++>=100)
		{
		 break;
		}
	}

	I2C_Start();

	AHT20_WR_Byte(0x71);
	Receive_ACK();
	CTDATA[0]=Byte_1th = AHT20_RD_Byte();//状态字，查询到状态为0x98,表示为忙状态，bit[7]为1；状态为0x1C，或者0x0C，或者0x08表示为空闲状态，bit[7]为0
	Send_ACK();
	CTDATA[1]=Byte_2th = AHT20_RD_Byte();//湿度
	Send_ACK();
	CTDATA[2]=Byte_3th = AHT20_RD_Byte();//湿度
	Send_ACK();
	CTDATA[3]=Byte_4th = AHT20_RD_Byte();//湿度/温度
	Send_ACK();
	CTDATA[4]=Byte_5th = AHT20_RD_Byte();//温度
	Send_ACK();
	CTDATA[5]=Byte_6th = AHT20_RD_Byte();//温度
	Send_ACK();
	Byte_7th = AHT20_RD_Byte();//CRC数据
	Send_NOT_ACK();                           //注意: 最后是发送NAK
	Stop_I2C();

	if(Calc_CRC8(CTDATA,6)==Byte_7th)
	{
	RetuData = (RetuData|Byte_2th)<<8;
	RetuData = (RetuData|Byte_3th)<<8;
	RetuData = (RetuData|Byte_4th);
	RetuData =RetuData >>4;
	ct[0] = RetuData;//湿度
	RetuData = 0;
	RetuData = (RetuData|Byte_4th)<<8;
	RetuData = (RetuData|Byte_5th)<<8;
	RetuData = (RetuData|Byte_6th);
	RetuData = RetuData&0xfffff;
	ct[1] =RetuData; //温度

	}
	else
	{
		ct[0]=0x00;
		ct[1]=0x00;//校验错误返回值，客户可以根据自己需要更改
	}//CRC数据
}


void AHT20_Init(void)   //初始化AHT20
{
	Init_I2C_Sensor_Port();
	I2C_Start();
	AHT20_WR_Byte(0x70);
	Receive_ACK();
	AHT20_WR_Byte(0xa8);//0xA8进入NOR工作模式
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	Stop_I2C();

	Delay_1ms(10);//延时10ms左右

	I2C_Start();
	AHT20_WR_Byte(0x70);
	Receive_ACK();
	AHT20_WR_Byte(0xbe);//0xBE初始化命令，AHT20的初始化命令是0xBE,   AHT10的初始化命令是0xE1
	Receive_ACK();
	AHT20_WR_Byte(0x08);//相关寄存器bit[3]置1，为校准输出
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	Stop_I2C();
	Delay_1ms(10);//延时10ms左右
}
void JH_Reset_REG(uint8_t addr)
{

	uint8_t Byte_first,Byte_second,Byte_third;
	I2C_Start();
	AHT20_WR_Byte(0x70);//原来是0x70
	Receive_ACK();
	AHT20_WR_Byte(addr);
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	Stop_I2C();

	Delay_1ms(5);//延时5ms左右
	I2C_Start();
	AHT20_WR_Byte(0x71);//
	Receive_ACK();
	Byte_first = AHT20_RD_Byte();
	Send_ACK();
	Byte_second = AHT20_RD_Byte();
	Send_ACK();
	Byte_third = AHT20_RD_Byte();
	Send_NOT_ACK();
	Stop_I2C();

  Delay_1ms(10);//延时10ms左右
	I2C_Start();
	AHT20_WR_Byte(0x70);///
	Receive_ACK();
	AHT20_WR_Byte(0xB0|addr);//寄存器命令
	Receive_ACK();
	AHT20_WR_Byte(Byte_second);
	Receive_ACK();
	AHT20_WR_Byte(Byte_third);
	Receive_ACK();
	Stop_I2C();

	Byte_second=0x00;
	Byte_third =0x00;
}

void AHT20_Start_Init(void)
{
	JH_Reset_REG(0x1b);
	JH_Reset_REG(0x1c);
	JH_Reset_REG(0x1e);
}

5. prinf函数：

int fputc(int ch, FILE *f)

{

  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff);

  return ch;

}

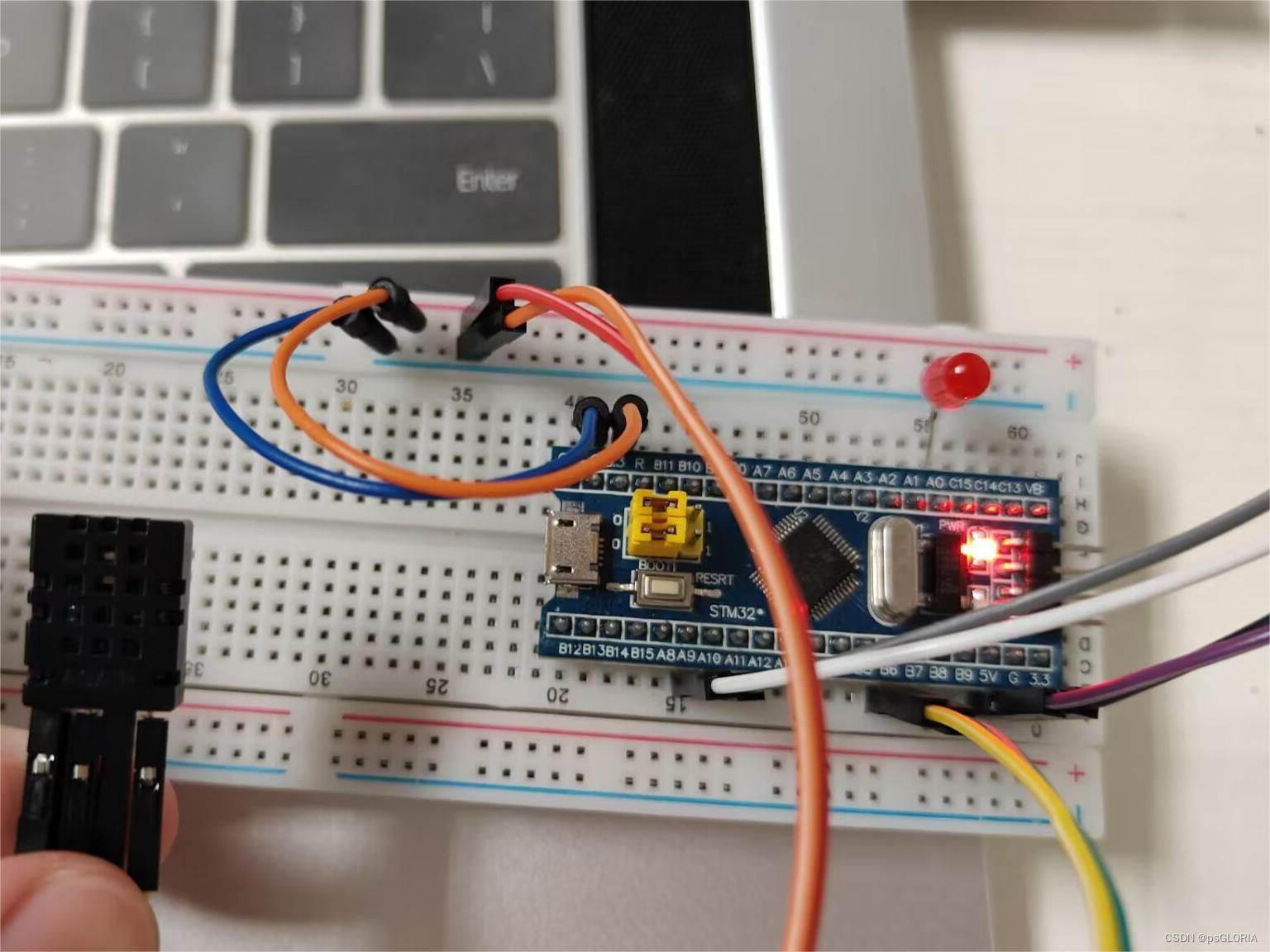

五、电路连接

在这里插入图片描述

六、运行结果

请添加图片描述

psGLORIA
关注
串行通信接口-IIC(1)接口协议
余生芳华，灵魂共舞
04-18 4639
介绍传统串行通信接口IIC协议内容，消息类型，接口时序，读写过程，并提供仿真分析及源码
【第六章】STM32 / GD32 - 软件I2C读取温度传感器LM75AD
Xiaoxuexxxxx的博客
04-24 2187
最后详细叙述一下通讯过程：1.开始：主设备把SDA从高拉低再把SCL从高拉低，对总线上的从机说：我要开始和你们中的某个人通信了。2.主设备发送要与之通信的从机的7位地址（一般是7位），第八位是读写位（读1写0）3.总线上的从设备把主设备发送的地址与自己的地址比较，如果匹配：从设备将SDA拉低一位表示应答（此时从设备获得SDA的控制权，之前SDA都是主设备控制的）。如果不拉低，SDA为高就表示非应答。4.主设备发送（或接收）数据给从设备。
STM32----IIC详解
热门推荐
qq_45604814的博客
04-25 1万+
一.IIC简介 1.IIC总线概述 IIC总线是飞利浦公司研发的两线制串行通信总线，IIC两线制包括：串行时钟线（SCL）和串行数据线（SDA）。串行时钟线（SCL）只能由主器件控制，串行数据线（SDA）实现双向数据传输（IIC通信属于同步、半双工串行通信）。IIC总线遵从主/从结构，可以实现一个主器件和多个从器件之间的通信，并且从器件永远不会主动给主器件发送数据。器件发送数据到总线上，则定义为发送器，器件从总线上读取数据，则定义为接收器（主器件和从器件都可以是发送器也可以是接收器）谁接收谁应答。 2
IIC通讯详解
qq_41953551的博客
03-09 2807
首先复习一下IIC基础知识，这部分看不懂的先不要着急，然后我们慢慢分析IIC的协议波形，这些疑问可能就豁然开朗了~
STM32——一文完全读懂IIC通信
老王的博客
09-18 2679
一文读懂IIC通信
iic数据收发原理
dianqicyuyan的博客
07-13 243
iic提供了read和write函数接口，那么他的硬件原理是怎样的？
stm32 IIC协议读取温湿度数据
m0_74103610的博客
12-16 914
IIC也称I2C，是一个多主从的串行总线，由飞利浦公司发明的通讯总线，属于半双工同步传输类总线，仅由两条线就能完成多机通讯，一条SCL时钟线，另外一条双向数据线SDA，IIC总线要求每个设备SCL/SDA线都是漏极开路模式，因此必须带上拉电阻才能正常工作。I2C协议占用引脚少，硬件实现简单，可扩展性强，I2C数据传输速率有标准模式(100kbps)、快速模式(400kbps)和高速模式(3.4Mbps)。
STM32基于IIC协议读取温湿度数据
Yokuershi的博客
11-07 324
I2C"是一种常见的串行通信协议，用于在不同的集成电路（IC）之间传输数据。有两种主要的I2C实现方式，即"软件I2C"和"硬件I2C”，它们在通信方式和实现方式上有所不同。此次实验内容为通过STM32微控制器使用I2C协议读取与AHT20温湿度传感器连接的温度和湿度数据。在连接硬件时，务必小心，确保正确接线，防止损坏设备。在代码编写中，注意I2C通信的初始化和配置，以确保通信的顺利进行。根据AHT20传感器的数据手册，正确解析温湿度数据。
STM32进阶学习（4）-以IIC通信例程看IIC传输机制
qq_53092944的博客
07-26 2389
IIC,即I²C，全称 Inter-Integrated Circuit，是I²C Bus简称，中文叫集成电路总线 ，它是一种串行通信总线，使用多主从架构，由飞利浦公司在1980年代为了让主板、嵌入式系统或手机用以连接低速周边设备而发展。24C02是一种2K位（256字节）串行I2C EEPROM存储器芯片。它支持I2C总线协议，可以使用两个引脚（SCL和SDA）进行通信控制。它具有低功耗、高可靠性、容易集成等特点，广泛应用于计算机、通讯、消费电子、汽车电子等领域。
IIC协议
hello_world_juns的博客
03-08 1652
iic和iic需要注意的地方
IIC通讯详解笔记
weixin_43924988的博客
03-26 4607
IIC通讯详解IIC简介 IIC简介 IIC（Inter-Integrated Circuit）总线是一种串行半双工总线。主要应用在CPU与被控IC之间、IC与IC之间进行的双向数据传输。IIC总线有两根双向的信号线。一根线是用于收发数据的SDA；一根线是用于同步时钟SCL。 ICC的总线硬件拓扑 通常应用在IIC 的传输速率由时钟线SCL频率决定。 串行的8位双向数据传输位速率在标准模式下可达100kbit/s，快速模式下可达400kbit/s，高速模式下可达3.4Mbit/s。 ...
IIC通信协议学习笔记
weixin_46492844的博客
06-18 3107
目录1.1 IIC协议简介1.2 IIC器件地址1.3 写时序1.4 读时序I2C即Inter-Integrated Circuit(内部集成电路总线），是由 Phiilps 公司开发的一种简单、双向二线制同步串行总线，只需要两根线即可在连接于总线上的器件之间传送信息。主机启动总线，并产生时钟用于传送数据，此时任何接收数据的器件均被认为是从机。I2C 通讯协议和通信接口在很多工程中有广泛的应用，如数据采集领域的串行 AD，图像处理领域的摄像头配置，工业控制领域的 X 射线管配置等等。除此之外，由于 I2C
STM32——I2C协议以及软件读写
hssfscv的博客
08-18 2583
I2C协议以及软件编写的发送和接收
【通信协议系列】IIC总线协议
最新发布
m0_74754192的博客
04-07 2423
本篇文章是为了重新回顾了一下通讯协议，扫扫知识盲区。本篇文章会掺和我在复习过程以及刚开始学习中的一些疑问，采用“一问一答”的方式来补充。并根据问题去网上找答案，给出答复。也方便大家复习，节省时间，加深印象！IIC总线：集成电路总线，一种同步、串行、半双工通信总线。软件IIC通过普通GPIO引脚，用代码模拟IIC协议的时序（如拉高/拉低SDA和SCL），完全由软件控制通信流程。优点高度灵活：可任意选择GPIO引脚，方便硬件布局（如PCB布线受限时）；
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
