modetest是一个用于测试Linux显示硬件的命令行工具，涉及显示器的crtc、encoder、connector等概念。它允许用户查询和设置输出，如显示模式、分辨率等。在使用过程中，可能会遇到权限问题，如'Permission denied'，这通常是因为图形界面已占用设备。解决方法包括在字符界面操作或关闭图形管理器。此外，modetest还支持多种图形模式，如TILES、PLAIN、SMPTE和GRADIENT。
部署运行你感兴趣的模型镜像

目录

1. 显示输出时存在几个概念及关系

2. 查询输出

设置输出

默认输出

指定输出内容

常见问题

1. 显示输出时存在几个概念及关系

在链接显示器之前，存在图示几个设备crtc 、encoder、connector，modetest 命令即是对这几个设备进行参数控制，包括：

1）控制输出图像的内容

2） 通过哪个显示口进行输出

3） 输出格式等。

2. 查询输出

 modetest -M dc ，此处红色的参数和具体的显卡驱动相关。

通过下述命令的输出，我们可以看到当前设备上存在encoders \connectors\crtc的个数等信息：

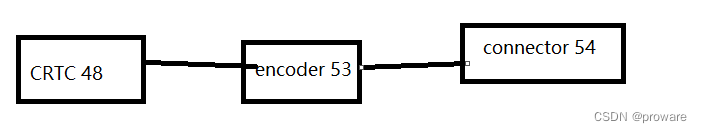

1） 通过encoder 信息，可以看到encoder ID 53 相连接的CRTC ID为 48

2）通过 connectors信息，可以看到connector ID 54 与 encoder 53相链接。并且链接状态（第三列），同时可以看到支持的显示模式，1440x900等等。

通过上述信息，我们知晓：


Encoders:
id      crtc    type    possible crtcs  possible clones
49      0       TMDS    0x00000001      0x00000000
51      0       TMDS    0x00000002      0x00000000
53      48      TMDS    0x00000004      0x00000000

Connectors:
id      encoder status          name            size (mm)       modes   encoders
50      0       disconnected    DP-1            0x0             0       49
  props:
        1 EDID:
                flags: immutable blob
                blobs:

                value:
        2 DPMS:
                flags: enum
                enums: On=0 Standby=1 Suspend=2 Off=3
                value: 3
        5 link-status:
                flags: enum
                enums: Good=0 Bad=1
                value: 0
        6 non-desktop:
                flags: immutable range
                values: 0 1
                value: 0
        19 CRTC_ID:
                flags: object
                value: 0
52      0       disconnected    DP-2            0x0             0       51
  props:
        1 EDID:
                flags: immutable blob
                blobs:

                value:
        2 DPMS:
                flags: enum
                enums: On=0 Standby=1 Suspend=2 Off=3
                value: 3
        5 link-status:
                flags: enum
                enums: Good=0 Bad=1
                value: 0
        6 non-desktop:
                flags: immutable range
                values: 0 1
                value: 0
        19 CRTC_ID:
                flags: object
                value: 0
54      53      connected       DP-3            410x260         20      53
  modes:
        index name refresh (Hz) hdisp hss hse htot vdisp vss vse vtot)
  #0 1440x900 59.89 1440 1520 1672 1904 900 903 909 934 106500 flags: nhsync, pvsync; type: preferred, driver
  #1 1280x1024 75.02 1280 1296 1440 1688 1024 1025 1028 1066 135000 flags: phsync, pvsync; type: driver
  #2 1280x1024 60.02 1280 1328 1440 1688 1024 1025 1028 1066 108000 flags: phsync, pvsync; type: driver
  #3 1440x900 74.98 1440 1536 1688 1936 900 903 909 942 136750 flags: nhsync, pvsync; type: driver
  #4 1280x960 60.00 1280 1376 1488 1800 960 961 964 1000 108000 flags: phsync, pvsync; type: driver
  #5 1280x800 59.81 1280 1352 1480 1680 800 803 809 831 83500 flags: nhsync, pvsync; type: driver
  #6 1152x864 75.00 1152 1216 1344 1600 864 865 868 900 108000 flags: phsync, pvsync; type: driver
  #7 1024x768 75.03 1024 1040 1136 1312 768 769 772 800 78750 flags: phsync, pvsync; type: driver
  #8 1024x768 70.07 1024 1048 1184 1328 768 771 777 806 75000 flags: nhsync, nvsync; type: driver
  #9 1024x768 60.00 1024 1048 1184 1344 768 771 777 806 65000 flags: nhsync, nvsync; type: driver
  #10 832x624 74.55 832 864 928 1152 624 625 628 667 57284 flags: nhsync, nvsync; type: driver
  #11 800x600 75.00 800 816 896 1056 600 601 604 625 49500 flags: phsync, pvsync; type: driver
  #12 800x600 72.19 800 856 976 1040 600 637 643 666 50000 flags: phsync, pvsync; type: driver
  #13 800x600 60.32 800 840 968 1056 600 601 605 628 40000 flags: phsync, pvsync; type: driver
  #14 800x600 56.25 800 824 896 1024 600 601 603 625 36000 flags: phsync, pvsync; type: driver
  #15 640x480 75.00 640 656 720 840 480 481 484 500 31500 flags: nhsync, nvsync; type: driver
  #16 640x480 72.81 640 664 704 832 480 489 492 520 31500 flags: nhsync, nvsync; type: driver
  #17 640x480 66.67 640 704 768 864 480 483 486 525 30240 flags: nhsync, nvsync; type: driver
  #18 640x480 59.94 640 656 752 800 480 490 492 525 25175 flags: nhsync, nvsync; type: driver
  #19 720x400 70.08 720 738 846 900 400 412 414 449 28320 flags: nhsync, pvsync; type: driver
  props:
        1 EDID:
                flags: immutable blob
                blobs:

                value:
                        00ffffffffffff004c2d60053931594d
                        2b13010368291a782ade95a3544c9926
                        0f5054bfef80950f81808140714f8100
                        0101010101019a29a0d0518422305098
                        360098ff1000001c000000fd00384b1e
                        510e000a202020202020000000fc0053
                        796e634d61737465720a2020000000ff
                        00485647534130383336330a2020006f
        2 DPMS:
                flags: enum
                enums: On=0 Standby=1 Suspend=2 Off=3
                value: 0
        5 link-status:
                flags: enum
                enums: Good=0 Bad=1
                value: 0
        6 non-desktop:
                flags: immutable range
                values: 0 1
                value: 0
        19 CRTC_ID:
                flags: object
                value: 48

CRTCs:
id      fb      pos     size
34      0       (0,0)   (0x0)
  #0  nan 0 0 0 0 0 0 0 0 0 flags: ; type:
  props:
        20 ACTIVE:
                flags: range
                values: 0 1
                value: 0
        21 MODE_ID:
                flags: blob
                blobs:

                value:
        18 OUT_FENCE_PTR:
                flags: range
                values: 0 18446744073709551615
                value: 0
41      0       (0,0)   (0x0)
  #0  nan 0 0 0 0 0 0 0 0 0 flags: ; type:
  props:
        20 ACTIVE:
                flags: range
                values: 0 1
                value: 0
        21 MODE_ID:
                flags: blob
                blobs:

                value:
        18 OUT_FENCE_PTR:
                flags: range
                values: 0 18446744073709551615
                value: 0
48      78      (0,0)   (1440x900)
  #0  59.89 1440 1520 1672 1904 900 903 909 934 106500 flags: nhsync, pvsync; type:
  props:
        20 ACTIVE:
                flags: range
                values: 0 1
                value: 1
        21 MODE_ID:
                flags: blob
                blobs:

                value:
                        04a00100a005f0058806700700008403
                        87038d03a60300000000000006000000
                        00000000000000000000000000000000
                        00000000000000000000000000000000
                        00000000
        18 OUT_FENCE_PTR:
                flags: range
                values: 0 18446744073709551615
                value: 0

Planes:
id      crtc    fb      CRTC x,y        x,y     gamma size      possible crtcs
28      0       0       0,0             0,0     0               0x00000001
  formats: AR30 AB30 RA30 BA30 AR24 AB24 RA24 BA24 XR24 XB24 RX24 BX24 AR12 AB12 RA12 BA12 XR12 XB12 RX12 BX12 AR15 AB15 RA15 BA15 XR15 XB15 RX15 BX15 RG16 BG16 YUYV UYVY
  props:
        7 type:
                flags: immutable enum
                enums: Overlay=0 Primary=1 Cursor=2
                value: 1
        16 FB_ID:
                flags: object
                value: 0
        17 IN_FENCE_FD:
                flags: signed range
                values: -1 2147483647
                value: -1
        19 CRTC_ID:
                flags: object
                value: 0
        12 CRTC_X:
                flags: signed range
                values: -2147483648 2147483647
                value: 0
        13 CRTC_Y:
                flags: signed range
                values: -2147483648 2147483647
                value: 0
        14 CRTC_W:
                flags: range
                values: 0 2147483647
                value: 0
        15 CRTC_H:
                flags: range
                values: 0 2147483647
                value: 0
        8 SRC_X:
                flags: range
                values: 0 4294967295
                value: 0
        9 SRC_Y:
                flags: range
                values: 0 4294967295
                value: 0
        10 SRC_W:
                flags: range
                values: 0 4294967295
                value: 0
        11 SRC_H:
                flags: range
                values: 0 4294967295
                value: 0
        27 IN_FORMATS:
                flags: immutable blob
                blobs:

                value:
                        01000000000000002000000018000000
                        03000000980000004152333041423330
                        52413330424133304152323441423234
                        52413234424132345852323458423234
                        52583234425832344152313241423132
                        52413132424131325852313258423132
                        52583132425831324152313541423135
                        52413135424131355852313558423135
                        52583135425831355247313642473136
                        59555956555956590000000000000000
                        00000000000000000000000000000000
                        00000000000000000000000000000000
                        00000000000000000000000000000000
                        00000000000000000000000000000000
                in_formats blob decoded:
                         AR30:
                         AB30:
                         RA30:
                         BA30:
                         AR24:
                         AB24:
                         RA24:
                         BA24:
                         XR24:
                         XB24:
                         RX24:
                         BX24:
                         AR12:
                         AB12:
                         RA12:
                         BA12:
                         XR12:
                         XB12:
                         RX12:
                         BX12:
                         AR15:
                         AB15:
                         RA15:
                         BA15:
                         XR15:
                         XB15:
                         RX15:
                         BX15:
                         RG16:
                         BG16:
                         YUYV:
                         UYVY:
        30 rotation:
                flags: bitmask
                values: rotate-0=0x1
                value: 1
31      0       0       0,0             0,0     0               0x00000001
  formats: AR24
  props:
        7 type:
                flags: immutable enum
                enums: Overlay=0 Primary=1 Cursor=2
                value: 2
        16 FB_ID:
                flags: object
                value: 0
        17 IN_FENCE_FD:
                flags: signed range
                values: -1 2147483647
                value: -1
        19 CRTC_ID:
                flags: object
                value: 0
        12 CRTC_X:
                flags: signed range
                values: -2147483648 2147483647
                value: 0
        13 CRTC_Y:
                flags: signed range
                values: -2147483648 2147483647
                value: 0
        14 CRTC_W:
                flags: range
                values: 0 2147483647
                value: 0
        15 CRTC_H:
                flags: range
                values: 0 2147483647
                value: 0
        8 SRC_X:
                flags: range
                values: 0 4294967295
                value: 0
        9 SRC_Y:
                flags: range
                values: 0 4294967295
                value: 0
        10 SRC_W:
                flags: range
                values: 0 4294967295
                value: 0
        11 SRC_H:
                flags: range
                values: 0 4294967295
                value: 0
        27 IN_FORMATS:
                flags: immutable blob
                blobs:

                value:
                        01000000000000000100000018000000
                        00000000200000004152323400000000
                in_formats blob decoded:
                         AR24:
        33 rotation:
                flags: bitmask
                values: rotate-0=0x1
                value: 1
35      0       0       0,0             0,0     0               0x00000002
  formats: AR30 AB30 RA30 BA30 AR24 AB24 RA24 BA24 XR24 XB24 RX24 BX24 AR12 AB12 RA12 BA12 XR12 XB12 RX12 BX12 AR15 AB15 RA15 BA15 XR15 XB15 RX15 BX15 RG16 BG16 YUYV UYVY
  props:
        7 type:
                flags: immutable enum
                enums: Overlay=0 Primary=1 Cursor=2
                value: 1
        16 FB_ID:
                flags: object
                value: 0
        17 IN_FENCE_FD:
                flags: signed range
                values: -1 2147483647
                value: -1
        19 CRTC_ID:
                flags: object
                value: 0
        12 CRTC_X:
                flags: signed range
                values: -2147483648 2147483647
                value: 0
        13 CRTC_Y:
                flags: signed range
                values: -2147483648 2147483647
                value: 0
        14 CRTC_W:
                flags: range
                values: 0 2147483647
                value: 0
        15 CRTC_H:
                flags: range
                values: 0 2147483647
                value: 0
        8 SRC_X:
                flags: range
                values: 0 4294967295
                value: 0
        9 SRC_Y:
                flags: range
                values: 0 4294967295
                value: 0
        10 SRC_W:
                flags: range
                values: 0 4294967295
                value: 0
        11 SRC_H:
                flags: range
                values: 0 4294967295
                value: 0
        27 IN_FORMATS:
                flags: immutable blob
                blobs:

                value:
                        01000000000000002000000018000000
                        03000000980000004152333041423330
                        52413330424133304152323441423234
                        52413234424132345852323458423234
                        52583234425832344152313241423132
                        52413132424131325852313258423132
                        52583132425831324152313541423135
                        52413135424131355852313558423135
                        52583135425831355247313642473136
                        59555956555956590000000000000000
                        00000000000000000000000000000000
                        00000000000000000000000000000000
                        00000000000000000000000000000000
                        00000000000000000000000000000000
                in_formats blob decoded:
                         AR30:
                         AB30:
                         RA30:
                         BA30:
                         AR24:
                         AB24:
                         RA24:
                         BA24:
                         XR24:
                         XB24:
                         RX24:
                         BX24:
                         AR12:
                         AB12:
                         RA12:
                         BA12:
                         XR12:
                         XB12:
                         RX12:
                         BX12:
                         AR15:
                         AB15:
                         RA15:
                         BA15:
                         XR15:
                         XB15:
                         RX15:
                         BX15:
                         RG16:
                         BG16:
                         YUYV:
                         UYVY:
        37 rotation:
                flags: bitmask
                values: rotate-0=0x1
                value: 1
38      0       0       0,0             0,0     0               0x00000002
  formats: AR24
  props:
        7 type:
                flags: immutable enum
                enums: Overlay=0 Primary=1 Cursor=2
                value: 2
        16 FB_ID:
                flags: object
                value: 0
        17 IN_FENCE_FD:
                flags: signed range
                values: -1 2147483647
                value: -1
        19 CRTC_ID:
                flags: object
                value: 0
        12 CRTC_X:
                flags: signed range
                values: -2147483648 2147483647
                value: 0
        13 CRTC_Y:
                flags: signed range
                values: -2147483648 2147483647
                value: 0
        14 CRTC_W:
                flags: range
                values: 0 2147483647
                value: 0
        15 CRTC_H:
                flags: range
                values: 0 2147483647
                value: 0
        8 SRC_X:
                flags: range
                values: 0 4294967295
                value: 0
        9 SRC_Y:
                flags: range
                values: 0 4294967295
                value: 0
        10 SRC_W:
                flags: range
                values: 0 4294967295
                value: 0
        11 SRC_H:
                flags: range
                values: 0 4294967295
                value: 0
        27 IN_FORMATS:
                flags: immutable blob
                blobs:

                value:
                        01000000000000000100000018000000
                        00000000200000004152323400000000
                in_formats blob decoded:
                         AR24:
        40 rotation:
                flags: bitmask
                values: rotate-0=0x1
                value: 1
42      48      78      0,0             0,0     0               0x00000004
  formats: AR30 AB30 RA30 BA30 AR24 AB24 RA24 BA24 XR24 XB24 RX24 BX24 AR12 AB12 RA12 BA12 XR12 XB12 RX12 BX12 AR15 AB15 RA15 BA15 XR15 XB15 RX15 BX15 RG16 BG16 YUYV UYVY
  props:
        7 type:
                flags: immutable enum
                enums: Overlay=0 Primary=1 Cursor=2
                value: 1
        16 FB_ID:
                flags: object
                value: 78
        17 IN_FENCE_FD:
                flags: signed range
                values: -1 2147483647
                value: -1
        19 CRTC_ID:
                flags: object
                value: 48
        12 CRTC_X:
                flags: signed range
                values: -2147483648 2147483647
                value: 0
        13 CRTC_Y:
                flags: signed range
                values: -2147483648 2147483647
                value: 0
        14 CRTC_W:
                flags: range
                values: 0 2147483647
                value: 1440
        15 CRTC_H:
                flags: range
                values: 0 2147483647
                value: 900
        8 SRC_X:
                flags: range
                values: 0 4294967295
                value: 0
        9 SRC_Y:
                flags: range
                values: 0 4294967295
                value: 0
        10 SRC_W:
                flags: range
                values: 0 4294967295
                value: 94371840
        11 SRC_H:
                flags: range
                values: 0 4294967295
                value: 58982400
        27 IN_FORMATS:
                flags: immutable blob
                blobs:

                value:
                        01000000000000002000000018000000
                        03000000980000004152333041423330
                        52413330424133304152323441423234
                        52413234424132345852323458423234
                        52583234425832344152313241423132
                        52413132424131325852313258423132
                        52583132425831324152313541423135
                        52413135424131355852313558423135
                        52583135425831355247313642473136
                        59555956555956590000000000000000
                        00000000000000000000000000000000
                        00000000000000000000000000000000
                        00000000000000000000000000000000
                        00000000000000000000000000000000
                in_formats blob decoded:
                         AR30:
                         AB30:
                         RA30:
                         BA30:
                         AR24:
                         AB24:
                         RA24:
                         BA24:
                         XR24:
                         XB24:
                         RX24:
                         BX24:
                         AR12:
                         AB12:
                         RA12:
                         BA12:
                         XR12:
                         XB12:
                         RX12:
                         BX12:
                         AR15:
                         AB15:
                         RA15:
                         BA15:
                         XR15:
                         XB15:
                         RX15:
                         BX15:
                         RG16:
                         BG16:
                         YUYV:
                         UYVY:
        44 rotation:
                flags: bitmask
                values: rotate-0=0x1
                value: 1
45      48      82      0,0             0,0     0               0x00000004
  formats: AR24
  props:
        7 type:
                flags: immutable enum
                enums: Overlay=0 Primary=1 Cursor=2
                value: 2
        16 FB_ID:
                flags: object
                value: 82
        17 IN_FENCE_FD:
                flags: signed range
                values: -1 2147483647
                value: -1
        19 CRTC_ID:
                flags: object
                value: 48
        12 CRTC_X:
                flags: signed range
                values: -2147483648 2147483647
                value: 1292
        13 CRTC_Y:
                flags: signed range
                values: -2147483648 2147483647
                value: 806
        14 CRTC_W:
                flags: range
                values: 0 2147483647
                value: 32
        15 CRTC_H:
                flags: range
                values: 0 2147483647
                value: 32
        8 SRC_X:
                flags: range
                values: 0 4294967295
                value: 0
        9 SRC_Y:
                flags: range
                values: 0 4294967295
                value: 0
        10 SRC_W:
                flags: range
                values: 0 4294967295
                value: 2097152
        11 SRC_H:
                flags: range
                values: 0 4294967295
                value: 2097152
        27 IN_FORMATS:
                flags: immutable blob
                blobs:

                value:
                        01000000000000000100000018000000
                        00000000200000004152323400000000
                in_formats blob decoded:
                         AR24:
        47 rotation:
                flags: bitmask
                values: rotate-0=0x1
                value: 1

Frame buffers:
id      size    pitch




设置输出

默认输出

根据第二节获取的信息

modetest -M dc -s 54@48:1440x900

参数说明：

  • -s <connector_id>[,<connector_id>][@<crtc_id>]:[#<mode index>]<mode>[-<vrefresh>][@<format>]：用于在指定的 pipeline 上以某个 mode 显示某个 pattern 的画面。
  • 54： connector id
  • 48：  crtc id
  • 1440x900：显示 mode;

指定输出内容

如果有多个显示器，可能期望在每个显示器上输出不同内容。目前modetest支持以下四种图形：

1.  TILES： 是彩色斜条纹

2. PLAIN： 简单灰度图形，看起来像没有输出

3. SMPTE ：默认的输出类型，竖着的彩色条纹

4. GRADIENT： 黑白灰度渐变图形。

enum util_fill_pattern {
    UTIL_PATTERN_TILES,
    UTIL_PATTERN_PLAIN,
    UTIL_PATTERN_SMPTE,
    UTIL_PATTERN_GRADIENT,
};

指定某种图形输出，例如彩色斜条纹

modetest -M dc -s 54@48:1440x900 -Ftiles

常见问题

failed to set mode: Permission denied

  1）控制显示输出的命令即第三节中的命令，需要在非图形界面下操作。例如ubuntu进入图形界面后，首先要切换到字符界面，否则会报错，提示没有权限打开。
failed to set mode: Permission denied

 modetest -M dc -s 54@48:1440x900
setting mode 1440x900-59.89Hz@XR24 on connectors 54, crtc 48
failed to set mode: Permission denied

原因： 一个显卡只对应一个设备节点，图形界面已经占用此节点。如果此时再通过modetest获取显卡控制节点，则报此错误。

解决方法：

# ubuntu 20.04 关闭当前图形界面管理
sudo systemctl stop gdm3
[sudo] password for user:
#  再次测试控制输出
 modetest -M dc -s 54@48:1440x900
setting mode 1440x900-59.89Hz@XR24 on connectors 54, crtc 48
failed to set gamma: Invalid argument
^C
#测试完毕后重新开启图形基本管理 sudo systemctl start gdm3

此外，还可以通过下述命令开启关闭图形界面，只是此方法多一步重启，相对麻烦

# sudo systemctl set-default multi-user.target
# sudo reboot

# 开启用户图形界面。

# sudo systemctl set-default graphical.target
# sudo reboot

2）同理，开启两个shell，同时运行两个设置命令，其中一个也会报权限问题。

failed to open device

./modetest -M i915

failed to open device 'i915': No such file or directory

 例如，我们在intel显卡上运行此命令，显卡采用的驱动是i915，但是提示找不到设备。

原因：

桌面管理器占据了设备节点，将桌面管理器退出即可。

分析

源码路径：modetest属于libdrm的一个测试工具， Index of /libdrm

此处采用2.4.99的版本，更新的版本里面已经只支持meson编译。

编译及安装比较简单，直接configure make make install即可。

采用新库及放开打印，运行modetest命令


 LIBGL_DEBUG=verbose  LD_LIBRARY_PATH=/usr/local/lib ./tests/modetest/.libs/modetest -M i915

 可以看到如下打印信息

drmOpenDevice: node name is /dev/dri/card0
drmOpenDevice: open result is 3, (OK)  这里说明正常打开了设备节点.
drmGetBusid returned 'pci:0000:00:02.0'   （查看此字段有值，例如左侧这种情况，则标识显卡设备已经被占用。详见 xf86drm.c中的drmOpenByName）
drmOpenDevice: node name is /dev/dri/card1

对应代码

modetest.c -> kms.c    （tests\util）  util_open--> xf86drm.c   drmOpen

以下函数代码均在 xf86drm.c中：

//此处的参数名字，即为modetest -M name的M参数值
drm_public int drmOpen(const char *name, const char *busid)
{
    return drmOpenWithType(name, busid, DRM_NODE_PRIMARY);
}

此函数继续调用下面接口

static int drmOpenByName(const char *name, int type)
{
    int           i;
    int           fd;
    drmVersionPtr version;
    char *        id;
    int           base = drmGetMinorBase(type);

    if (base < 0)
        return -1;

    /*
     * Open the first minor number that matches the driver name and isn't
     * already in use.  If it's in use it will have a busid assigned already.
     */
    for (i = base; i < base + DRM_MAX_MINOR; i++) {
        if ((fd = drmOpenMinor(i, 1, type)) >= 0) { //此处打开设备
            if ((version = drmGetVersion(fd))) {
                if (!strcmp(version->name, name)) { //此处用从驱动获取的名字和-M 传递进来的名字进行比较
                    drmFreeVersion(version);
                    id = drmGetBusid(fd);
                    drmMsg("drmGetBusid returned '%s'\n", id ? id : "NULL");
                    if (!id || !*id) {  //如果没有获取到ID，则走此流程
                        if (id)
                            drmFreeBusid(id);
                        return fd;
                    } else {
                        drmFreeBusid(id);
                    }
                } else {
                    drmFreeVersion(version);
                }
            }
            close(fd);
        }
    }

GetBusid的实现 ，通过  DRM_IOCTL_GET_UNIQUE 调入到内核中。具体的内核实现待研究。总之，在有应用占据显卡时，此函数返回有效值；否则返回NULL。

drm_public char *drmGetBusid(int fd)
{
    drm_unique_t u;

    memclear(u);

    if (drmIoctl(fd, DRM_IOCTL_GET_UNIQUE, &u))
        return NULL;
    u.unique = drmMalloc(u.unique_len + 1);
    if (drmIoctl(fd, DRM_IOCTL_GET_UNIQUE, &u)) {
        drmFree(u.unique);
        return NULL;
    }
    u.unique[u.unique_len] = '\0';

    return u.unique;
}

您可能感兴趣的与本文相关的镜像

Seed-Coder-8B-Base

Seed-Coder-8B-Base

文本生成
Seed-Coder

Seed-Coder是一个功能强大、透明、参数高效的 8B 级开源代码模型系列，包括基础变体、指导变体和推理变体，由字节团队开源

RK3588 HMDI输出调试
qq_33870642的博客
01-21 6226
如下图所示，AC 耦合电容容值采用 220nF，不得随意更改，交流耦合电容建议使用 0201 封装，更低的 ESR 和 ESL，也可减少线路上的阻抗变化。RK3588 支持 HDMI2.1 并向下 HDMI2.0，HDMI1.4 兼容，由于 HDMI2.1 工作在 FRL 模式，切换到。HDMI TX 模式：最大分辨率支持 8K@60Hz，支持 RGB/YUV444/YUV420(Up to 10bit)格式；HDMI2.0 及以下模式时，工作在 TMDS 模式，因采用 AC 耦合电压模式驱动器。
Yocto编译libdrm
SlamDunk的博客
02-25 1807
在调试display时经常使用modetest工具，ｍodetest.c源码由libdrm提供，yocto提供了编译libdrm的方法: poky/meta/recipes-graphics/drm/libdrm_2.4.91.bb bb文件指定libdrm从网上fetch的路径: 13 SRC_URI = "http://dri.freedesktop.org/libdrm/${BP}.tar.bz2 \ 14 file://i
Modeltest 使用说明
09-07
modeltest 是选择核苷酸替代模型 的软件，通过和PAUP配合使用，可选择出合适的 MODEL, 并同时计算出相关 参数。 目前是英文版，看要是大家需要，把它翻译成中文版 哈哈
tools:modetest代码逻辑
maze的专栏
04-29 5336
参考代码：https://github.com/grate-driver/libdrm/blob/master/tests/modetest/modetest.c modetest本质上是设置property,加载图片，显示单一静态图片. main 函数 1.解析输入参数 parse_plane 图像格式，分辨率长宽，绑定的crtcid struct plane_a...
modetest
weixin_35723192的博客
12-25 3321
modetest 是一个用于显示和测试 Linux 内核模式设置的工具。它通过使用 DRM（Direct Rendering Manager）接口与显示驱动程序进行通信，可以列出可用的显示模式并测试它们的功能。
linux modetest常用命令
qq_30883899的博客
07-26 1252
【代码】linux modetest常用命令。
modetest -M rockchip -P 完整命令
06-13
以下是关于 `modetest -M rockchip -P` 的详细说明及其完整命令示例。 #### 参数解析 - **`-M` 参数**：指定要使用的 DRM 驱动模块名称。例如，`rockchip` 表示目标设备使用的是 Rockchip 系列 SoC 的 DRM 驱动[^1]...
讲解一下modetest -M rockchip -p命令
07-11
我们正在分析用户的问题：用户想要理解modetest命令（特别是-M rockchip -p参数）的作用，以及如何结合drmModeGetProperty函数使用propertyId。 根据用户提供的modetest输出，我们可以分解为以下几个部分： 1. ...
使用modetest能设置，使用drmModeAtomicAddProperty设置不成功
06-17
3.**使用modetest进行原子模式设置**：modetest也可以用来测试原子模式设置，这可以帮助验证设置是否可行。```bashmodetest-M<drm_driver>-a<connector_id>@<crtc_id>:<mode>-s[,<plane_id>@<crtc_id>:]-w...
modetest -F
05-29
好的，我需要帮助用户查找modetest命令中-F参数的用法或功能。首先，我应该回顾用户提供的引用内容，看看是否有提到-F参数的相关信息。根据用户提供的引用[1]、[2]、[3]，这些引用主要讨论了modetest的常用参数如-s...
modetest 指定分辨率
最新发布
12-18
根据引用[1]和[2]，我们可以推断modetest命令应该允许用户指定一个模式（通过模式id或者模式参数）来设置分辨率。 但是，由于引用中没有直接给出命令示例，我们需要根据常见的modetest使用方法来推断。通常，...
modetest 使用示例
sunxiaopengsun的专栏
08-13 5260
转载地址：http://blog.youkuaiyun.com/zhaiwenjuan/article/details/6590941一． 开发环境准备1． 从gSoap官方网站http://gsoap2.sourceforge.net下载gSoap工具包。本例下载的是2.7.15的版本。2． 根据说明文档(README)配置安装gSoap工具包。说明： 一般下载的gSoap工具包中已经包含了生成Web...
六、Linux系统 DRM调试工具modetest
Primary_rookie的博客
04-01 1627
Linux系统 DRM调试工具modetest
linux drm modetest
阳光8088的专栏
01-14 2392
linux drm modetest 测试图形显示能力
modetest编译、原理分析
2440学习---LCD详解（1） LCD原理
05-10 3033
modetest 一、编译 编译环境：ubuntu20.04 下载地址：https://gitlab.freedesktop.org/mesa/drm/-/tree/libdrm-2.4.105 安装meson：apt-get install meson 编译：meson . build && ninja -C build 第一次编译结果： 结果显示没有Cmake atomic_ops 安装Cmake 参考 https://www.linuxidc.com/Linux/2018-09/1
linux之test命令详解
热门推荐
qq_43382735的博客
10-27 1万+
linux之test命令详解 test作用检查某个条件是否成立,返回值为0（真）或者其他值（假），可通过echo $?查看返回值，也常用于循环和条件语句。 test一般有三种用法： 测试文件或者文件夹 字符串比较 数值比较 1.测试文件或者文件夹 参数 说明 -e 当路径存在时返回真 -f 当路径存在且为文件时返回真 -d 当路径存在且为文件夹时返回真 [root@linuxforliuhj test]# ll total 20 -rw-r--r--. 1 root root
modetest在飞腾uos上的测试
laorenyuhai的专栏
11-15 1942
测试环境：飞腾（arm）+uos+hdmi显示器 （不是嵌入式开发板）,内核为4.19.0 1、modetest是drm提供的测试工具，可以查询显示设备的特性，进行基本的显示测试，以及设置显示的模式。 2、modetest可通过下载libdrm并编译获取，libdrm版本为libdrm-2.4.100 3、一般情况下进入uos，都会自带窗口系统，可在进入桌面系统后，打开命令行并输入init 3，重新登陆进入熟悉的命令行（黑屏）模式。（一定要保证/dev/device/card0不被其他进程使用） 否
libdrm-modetest原理及图显系统验证方法
daochukoukoiu的博客
01-13 3619
modetest原理及图显系统验证方法
linux DRM/KMS 测试工具 modetest、kmscude、igt-gpu-tools (一)
eydwyz的专栏
11-13 9517
这里整理几个在学习Linux DRM/KMS中用到的工具，modetest、kmscude、igt-gpu-tools。 简介： modetest 是由libdrm提供的测试程序，可以查询显示设备的支持状况，进行基本的显示测试，以及设置显示的模式。 kmscube 是由mesa3d提供和维护，这是一个基于 KMS/GBM/EGL/OPENGL ES2.0 测试用例。 kmscube is a little demonstration program for how to drive bar.
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

proware

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
