IR-CUT驱动电路

本文介绍IR-CUT驱动电路。

IR-CUT Filter是很多相机镜头配置的滤光片,通过相应的驱动电路(可以简单理解为驱动一个电磁铁),可以在有无IR-CUT Filter之间进行切换,本文基于TI电机驱动芯片DRV8838设计IR-CUT驱动电路。

1.原理图

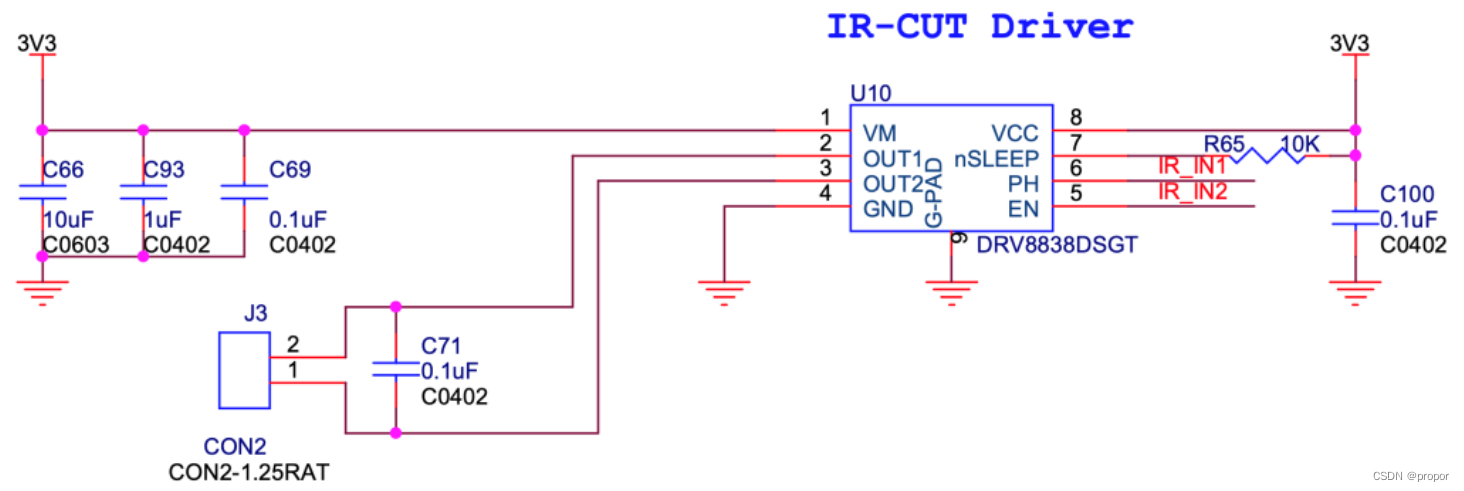

IR-CUT驱动电路原理图如下图。

2.工作原理

1)VM为IR-CUT端电压,可根据规格书上额定电压进行设计。

2)VCC为逻辑端电压,和MCU或MPU的I/O驱动电平有关。

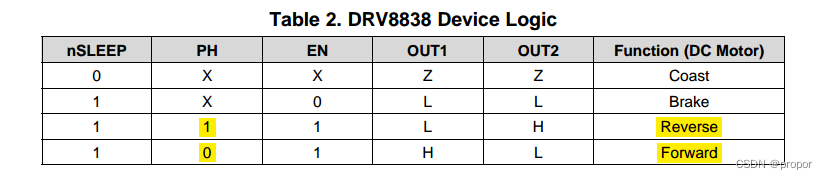

3)J3接口接IR-CUT,滤光片的切换由PH,EN来进行控制,其控制逻辑真值表如下。

据表可知,在EN=1的情况下,

PH=1,OUT1=L,OUT2=H,输出反向

PH=0,OUT1=H,OUT2=L,输出正向

至于输出正向,反向时IR-CUT Filter切换到哪个滤光片则需要根据其规格书进行考虑。

总结,本文介绍IR-CUT驱动电路。
