CMOS与TTL有什么区别？如何相连？

一、CMOS与TTL有什么区别？

CMOS（Complementary Metal-Oxide-Semiconductor Transistor）

互补型金属氧化物半导体晶体管

TTL（Transistor-Transistor Logic）

CMOS核心由MOS管构成，TTL核心由三极管构成。

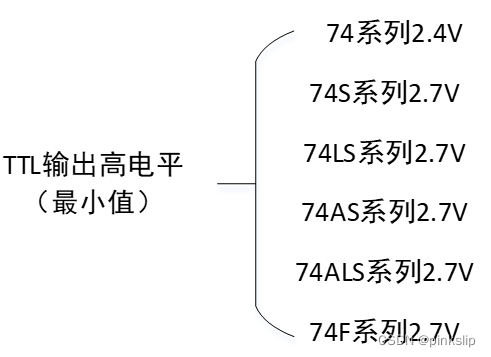

图1.1 TTL输出高电平的最小值

TTL逻辑电路优点：速度快        缺点：三极管的静态电流损耗大，无法大规模集成

CMOS逻辑电路特点：

• 电压几乎满摆幅输出
• 具有较低的输出阻抗，输出电阻的典型值在kΩ
• 输入电阻无穷大
• 稳态时，静态电流小，几乎为0，静态功耗低

注意

       CMOS是电压驱动型，注意静电防护，未用的输入端不能悬空。

CMOS与TTL对比：

• CMOS功耗很小，TTL功耗较大
• CMOS速度较慢，TTL速度较快
• CMOS的工作频率较TTL略低，但高速CMOS速度与TTL相当
• CMOS的噪声容限比TTL噪声容限大

二、如何相连？

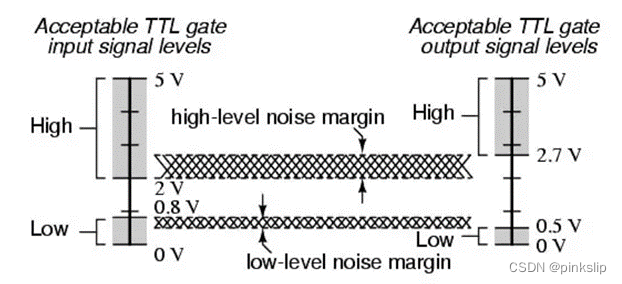

图2.1 TTL可接受输入-输出电压范围

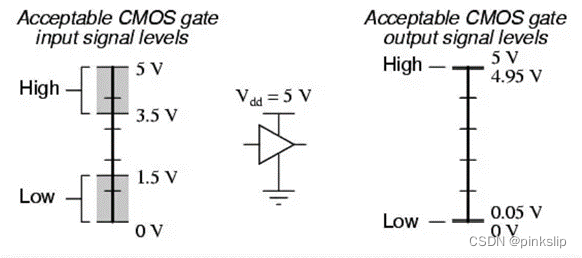

图2.2 可接受CMOS输入-输出电压范围

2-1 TTL-CMOS转换

驱动源	TTL	CMOS
TTL	兼容	不兼容（VOH<VIH）
CMOS	兼容	兼容

TTL-CMOS电平转换方法

a) TTL转CMOS

       i. 上拉电阻

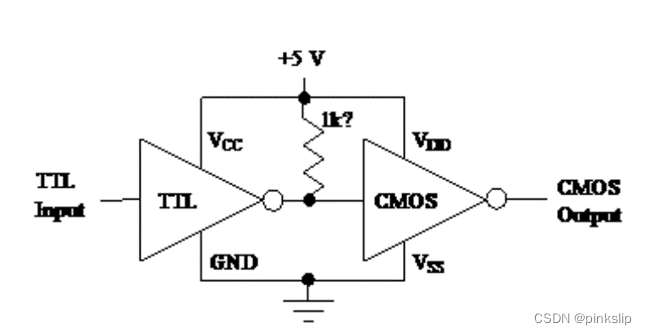

图2.3 加上拉电阻将TTL连接到CMOS

       ii. 晶闸管

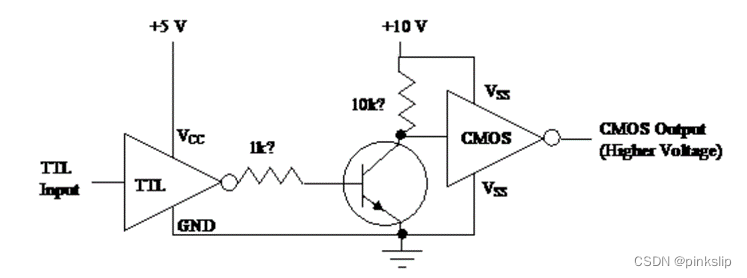

图2.4 使用晶闸管将TTL连接到CMOS

       iii. 缓冲器IC

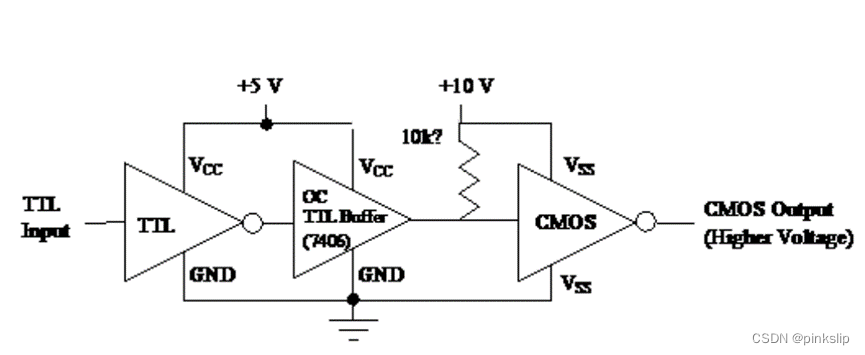

图2.5 使用缓冲器IC将TTL连接到CMOS

b) CMOS转TTL

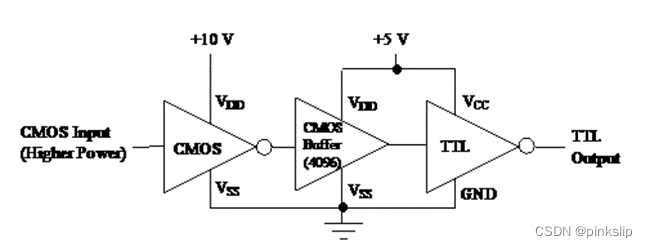

图2.6 使用缓冲器IC将CMOS连接到TTL
