【51单片机】使用HC164静态驱动数码管并进行倒计时

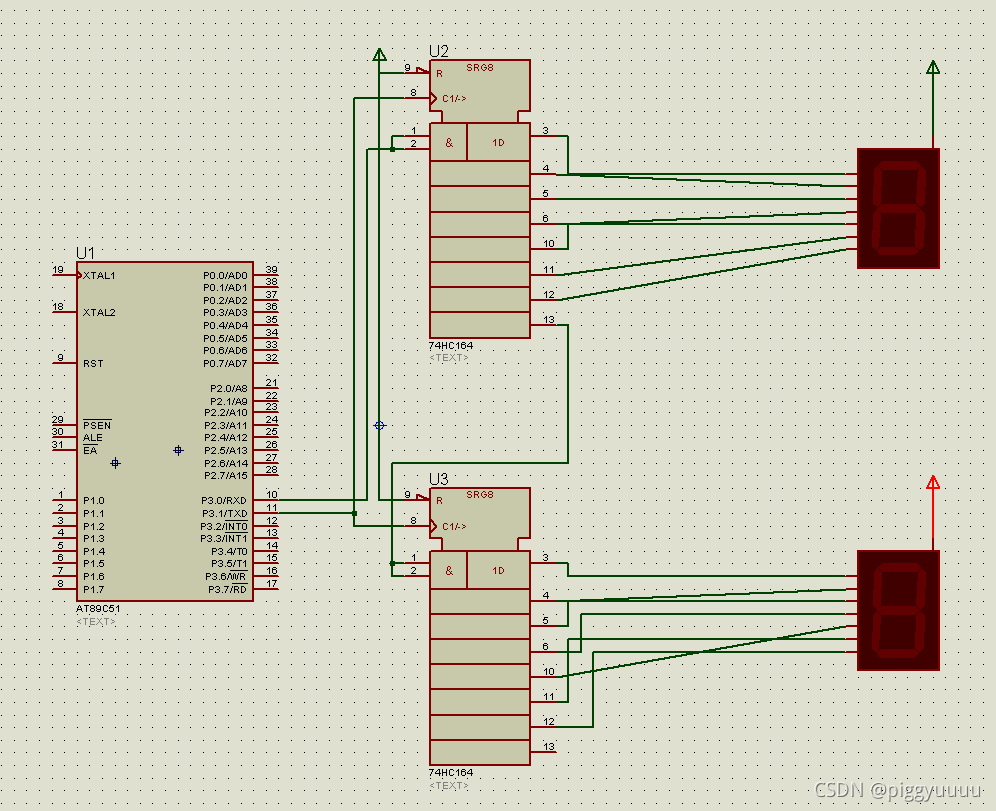

先在 proteus里面画好电路图

 稍微了解一下工作原理

1.TX当做一个时钟信号发送给164的CLK（只有接收到时钟信号才能将输入“推”出去）

2.RX将数码管的段码发送给164，而164负责串转并，来控制数码管。

接下来开始代码部分

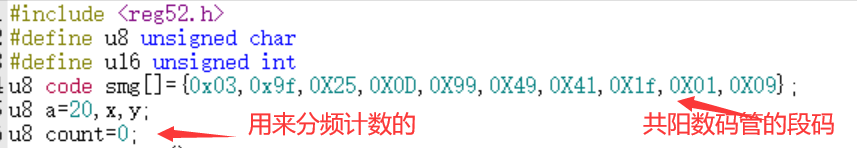

1.开头的一些声明

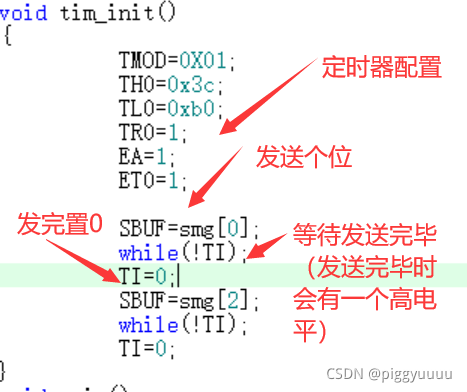

2.定时器配置

关于定时器配置参考一下右边的链接 51单片机定时器

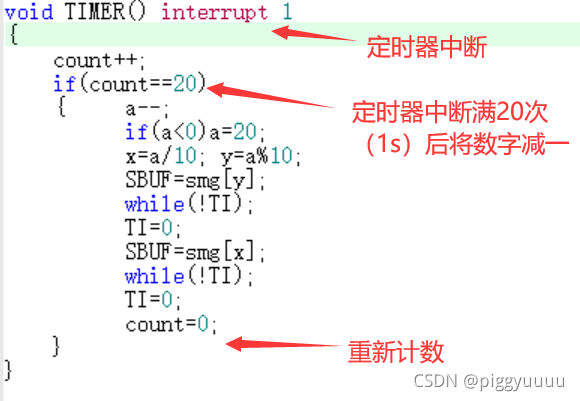

3.定时中断



最后附上完整代码

#include <reg52.h>
#define u8 unsigned char
#define u16 unsigned int
u8 code smg[]={0x03,0x9f,0X25,0X0D,0X99,0X49,0X41,0X1f,0X01,0X09};
u8 a=
