本章学习点
1、会用typedef定义变量类型
2、模型仿真里面定义自己想要的变量名称
3、定义matlab数据字典

定义typedef

1、在设置里面可以修改初始数据类型定义
在这里插入图片描述
在这里插入图片描述
2、需要修改自己的自定义的变量
首先建立数据字典
在这里插入图片描述
add Simulink.AliasType ，命名float_32
在这里插入图片描述
在这里插入图片描述
这样在生成代码时候就会出现

在这里插入图片描述
这还需要把模型与数据字典关联起来
在这里插入图片描述
在这里插入图片描述

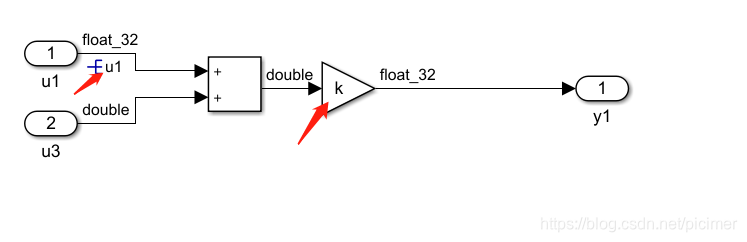

设置程序里面的常数/变量名称
在字典中新建
新建 Simulink.Signal ，
名字：u1；
Data Taype: float_64
StorageClass: ExportedGlobal

新建 Simulink.Parameter
命名: k;
赋值: 2
StorageClass: ExportedGlobal
在这里插入图片描述
得到代码

参数定义在单独的c h文件中
在这里插入图片描述
生成代码
在这里插入图片描述
从外部引入
在这里插入图片描述
这时候需要一个mydrc.h文件。

备注细节：
1、生成代码时候，要定义固定步长，选择ert.tlc
2、空白邮件找display显示线数据类型
