PE文件（portable executable）
大致结构
1.DOS文件头 64byte
其中最重要的是: e_magic 表示MS-DOS文件头的签名
e_lfanew 指出 image_nt_header在映像中的位置
2.DOS stub程序 128byte
运行在DOS下的16位程序，目的是指出当windows程序在dos下运行时，显示信息表明该程序不能
在dos下执行并终止执行
3.NT文件头
PE文件的核心部分，被定义为s64和s32两个版本
其中包含有三个部分包括一个‘PE’字样的签名，PE文件头（IMAGE_FILE_HEADER）,和PE可选头（IMAGE_OPTIONAL_HEADER32）
（1）Signature：类似于DOS头中的e_magic，其高16位是0，低16是0x4550，用字符表示是'PE‘。
（2）IMAGE_FILE_HEADER
- typedef struct _IMAGE_FILE_HEADER {
- WORD Machine;
- WORD NumberOfSections;
- DWORD TimeDateStamp;
- DWORD PointerToSymbolTable;
- DWORD NumberOfSymbols;
- WORD SizeOfOptionalHeader;
- WORD Characteristics;
- } IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;
Machine：该文件的运行平台，是x86、x64还是I64等等
NumberOfSections：该PE文件中有多少个节，也就是节表中的项数。
TimeDateStamp：PE文件的创建时间，一般有连接器填写。
PointerToSymbolTable：COFF文件符号表在文件中的偏移。
NumberOfSymbols：符号表的数量。
SizeOfOptionalHeader：紧随其后的可选头的大小。
Characteristics：可执行文件的属性，可以是下面这些值按位相或。
(3)IMAGE_OPTIONAL_HEADER
- typedef struct _IMAGE_OPTIONAL_HEADER {
- WORD Magic;
- BYTE MajorLinkerVersion;
- BYTE MinorLinkerVersion;
- DWORD SizeOfCode;
- DWORD SizeOfInitializedData;
- DWORD SizeOfUninitializedData;
- DWORD AddressOfEntryPoint;
- DWORD BaseOfCode;
- DWORD BaseOfData;
- DWORD ImageBase;
- DWORD SectionAlignment;
- DWORD FileAlignment;
- WORD MajorOperatingSystemVersion;
- WORD MinorOperatingSystemVersion;
- WORD MajorImageVersion;
- WORD MinorImageVersion;
- WORD MajorSubsystemVersion;
- WORD MinorSubsystemVersion;
- DWORD Win32VersionValue;
- DWORD SizeOfImage;
- DWORD SizeOfHeaders;
- DWORD CheckSum;
- WORD Subsystem;
- WORD DllCharacteristics;
- DWORD SizeOfStackReserve;
- DWORD SizeOfStackCommit;
- DWORD SizeOfHeapReserve;
- DWORD SizeOfHeapCommit;
- DWORD LoaderFlags;
- DWORD NumberOfRvaAndSizes;
- IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
- } IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;
Magic：表示可选头的类型。
MajorLinkerVersion和MinorLinkerVersion：链接器的版本号。
SizeOfCode：代码段的长度，如果有多个代码段，则是代码段长度的总和。
SizeOfInitializedData：初始化的数据长度。
SizeOfUninitializedData：未初始化的数据长度。
AddressOfEntryPoint：程序入口的RVA，对于exe这个地址可以理解为WinMain的RVA。对于DLL，这个地址可以理解为DllMain的RVA，如果是驱动程序，可以理解为DriverEntry的RVA。当然，实际上入口点并非是WinMain，DllMain和DriverEntry，在这些函数之前还有一系列初始化要完成，当然，这些不是本文的重点。
BaseOfCode：代码段起始地址的RVA。
BaseOfData：数据段起始地址的RVA。
ImageBase：映象（加载到内存中的PE文件）的基地址，这个基地址是建议，对于DLL来说，如果无法加载到这个地址，系统会自动为其选择地址。
SectionAlignment：节对齐，PE中的节被加载到内存时会按照这个域指定的值来对齐，比如这个值是0x1000，那么每个节的起始地址的低12位都为0。
FileAlignment：节在文件中按此值对齐，SectionAlignment必须大于或等于FileAlignment。
MajorOperatingSystemVersion、MinorOperatingSystemVersion：所需操作系统的版本号，随着操作系统版本越来越多，这个好像不是那么重要了。
MajorImageVersion、MinorImageVersion：映象的版本号，这个是开发者自己指定的，由连接器填写。
MajorSubsystemVersion、MinorSubsystemVersion：所需子系统版本号。
Win32VersionValue：保留，必须为0。
SizeOfImage：映象的大小，PE文件加载到内存中空间是连续的，这个值指定占用虚拟空间的大小。
SizeOfHeaders：所有文件头（包括节表）的大小，这个值是以FileAlignment对齐的。
CheckSum：映象文件的校验和。
Subsystem：运行该PE文件所需的子系统
DllCharacteristics：DLL的文件属性，只对DLL文件有效
SizeOfStackReserve：运行时为每个线程栈保留内存的大小。
SizeOfStackCommit：运行时每个线程栈初始占用内存大小。
SizeOfHeapReserve：运行时为进程堆保留内存大小。
SizeOfHeapCommit：运行时进程堆初始占用内存大小。
LoaderFlags：保留，必须为0。
NumberOfRvaAndSizes：数据目录的项数，即下面这个数组的项数。
DataDirectory：数据目录，这是一个数组，数组的项定义如下：
- typedef struct _IMAGE_DATA_DIRECTORY {
- DWORD VirtualAddress;
- DWORD Size;
- } IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;
这个结构十分重要，它用来描述 windows 执行映象中所使用的各种表格的位置和大小。VirtualAddress 域是一个 RVA （Relative Virtual Address）值，更明白一点就是：它是一个偏移量（基于 PE 文件头），Size 域表示这个表格有多大。 这个数组有 16 个元素，也就是表示，在执行映象中最多可以使用 16 个表格。
实际上这 16 个表格是固定的，对于这些表格 Microsoft 都作了统一的规定，在 WinNT.h 里都作了定义:
// Directory Entries #define IMAGE_DIRECTORY_ENTRY_EXPORT 0 // Export Directory |
介绍见Microsofthttp://msdn.microsoft.com/en-us/library/ms680305(VS.85).asp
下面是t..exe 映象中使用的表
00000148 00 00 00 00 // IMAGE_DATA_DIRECTORY[0] |
我们的示例程序 t.exe 仅仅使用了 3 个 driectory 表格：import table、relocation table 以及 import address table
import table 的 RVA 是 0x00002010，size 是 0x28，relocation table 的 RVA 是 0x4000，size 是 0x0c， import address table 的 RVA 是 0x2000，size 是 0x10
t.exe 的 ImageBase 是 0x00000001_40000000，那么 import table 则在 0x00000001_40002010，relocation table 则在 0x00000001_40004000，import address table 则在 0x00000001_40002000。

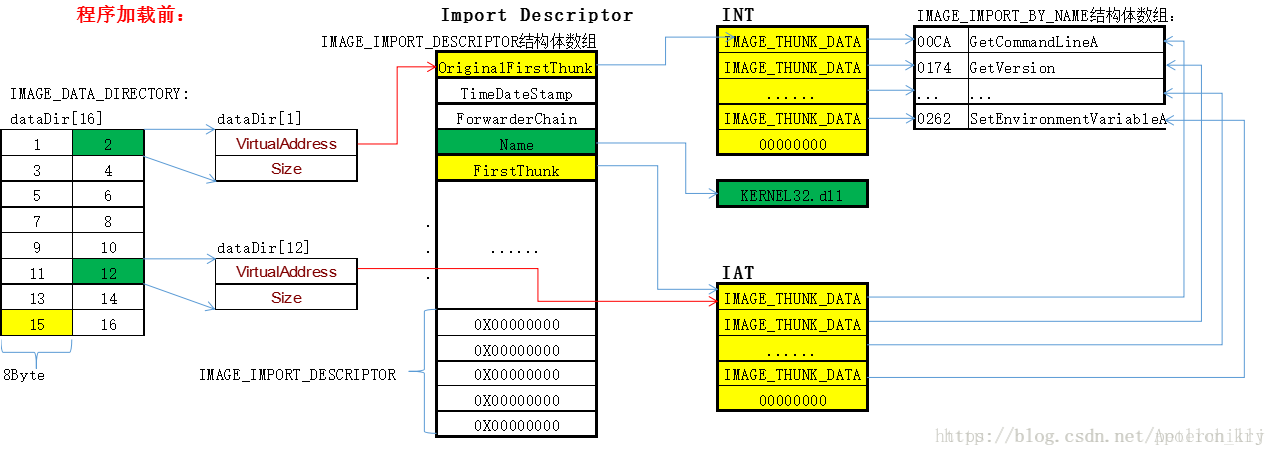

（4）导入表
mport table 在 WinNT.h 中定义为一个 IMAGE_IMPORT_DESCRIPTOR 结构，如下：
typedef struct _IMAGE_IMPORT_DESCRIPTOR { DWORD ForwarderChain; // -1 if no forwarders |
IMAGE_NT_HEADER 结构后面紧接着就是 section table（节表）结构， 从 0x1c8 ~ 0x267 共 160 bytes。
这个节表结构在 WinNT.h 中定义为
// #define IMAGE_SIZEOF_SHORT_NAME 8 typedef struct _IMAGE_SECTION_HEADER { #define IMAGE_SIZEOF_SECTION_HEADER 40 |
映象中包括有多少个节表结构，由 IMAGE_NT_HEADER 结构中的 IMAGE_FILE_HEADER 结构中的 NumberOfSections 域指出。在前面所述的 t.exe 映象里 NumberOfSections 值是 4 那么表示将有 4 个 sections 存在于映象中。从前的面 dumpbin 工具输出可以得出。
在 IMAGE_SECTION_HEADER 结构的第 1 个域 Name，用来标识 section table 的名字。它的长度固定为 8 bytes（前面定义的宏），这将意味着，不存在超过 8 bytes 的节表名。接下来使用 VirtualSize 来用表示 section talbe 大小。VirtualAddress 表示 section table 的 RVA
|
域
|
size
|
描述
|
|
Name
|
8 bytes
|
Section 表名字
|
|
VirtualSize
|
DWORD
|
Section 表的大小
|
|
VirtualAddress
|
DWORD
|
Section 表的 RVA，即：section 表的位置
|
|
SizeOfRawData
|
DWORD
|
section 表占用映像的大小，这个 size 是以 0x200 为单位的
|
|
PointerToRawData
|
DWORD
|
section 表在映像中的物理位置，即是：file 位置，而非 virtual 位置
|
|
PointerToRelocation
|
DOWRD
| |
|
PointerToLinenumber
|
DWORD
| |
|
NumberOfRelocation
|
WORD
| |
|
NumberOfLineumbers
|
WORD
| |
|
Characteristics
|
DWORD
|
section 的属性 flags，可用于 '|' 多个属性值
|
所有的 Characteristics 都在 WinNT.h 中有定义，下面是一些常用的 flags：
#define IMAGE_SCN_CNT_CODE 0x00000020 // Section contains code. |
下面以 .text 节为例，看看 t.exe 的 .text 是什么。
.text 节的 Name 是 ".text"，VirtualSize 是 0x42 bytes，.text 节在 RVA 为 0x00001000 的位置上，section 的分配单位为 0x1000（4K bytes），第 1 个 section 一般都分配在 0x1000 位置上，SizeOfRawData 为 0x200，这是映像文件分配单位。PointerToRawData 为 0x400，说明 .text 节在映像文件的 0x400 处。Characteristics 是 0x60000020，说明 .text 是 executable/readable/code 属性。
