数据流图概述与应用

数据流图（DFD）概述

数据流图（DFD，Data Flow Diagram）是软件工程结构化分析模型中的一种功能模型，用来描述系统中的数据处理过程。数据流图服务于两个目的：一是指明数据在系统中移动时如何被变换，二是描述对数据流进行变换的功能和子功能。

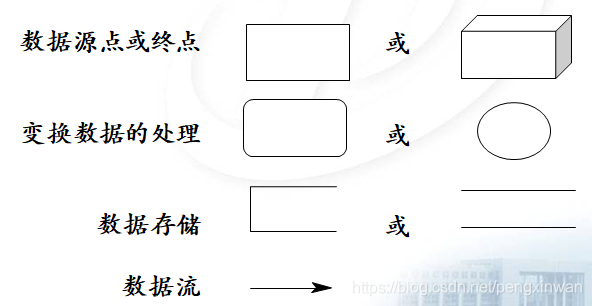

1. 数据流图符号：

2. 一个简单的例子：

设一个工厂采购部每天需要一张定货报表。定货的零件数据有：零件编号、名称、数量、价格、供应者等。零件的入库、出库事务由仓库管理员通过计算机终端输入给定货系统。当某零件的库存数少于给定的库存量临界值时，就应该再次定货。

数据流分析：

• 数据源点：仓管员（负责入库或出库事务给定货系统）；

• 数据终点：采购员（接收每天的定货报表）；

• 数据流：事务，定货报表；

• 数据存储：定货信息，库存清单；

求解这个问题就是不断地把问题分解为较小的问题，直到每个底层问题都足够简单为止。

第一步：

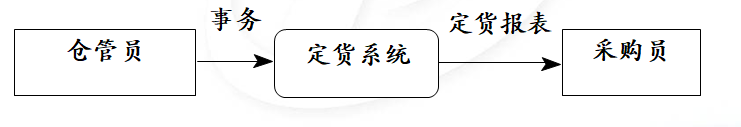

画出顶层（0层）数据流图：

分解（1层）：
