C# CAD 开发单行文字对齐方式详解

最新推荐文章于 2024-09-13 16:03:20 发布
最新推荐文章于 2024-09-13 16:03:20 发布
阅读量2.5k 收藏 4
点赞数
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/pengtao779/article/details/102881044
版权

本人录制c#CAD二次开发视频 基础入门全套，感兴趣可以点击下面链接

https://i.xue.taobao.com/detail.htm?spm=a2174.7765247.0.0.6EmxKK&courseId=112889

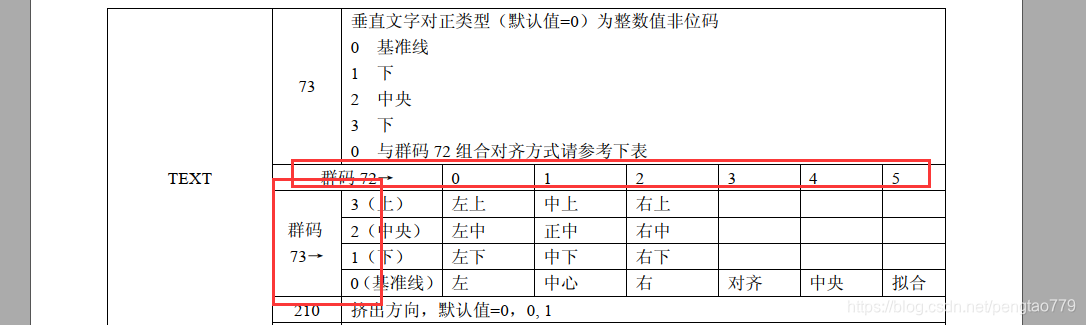

  1. 查看文字组码，可以发下 组码 72 73 共同确定对齐方式

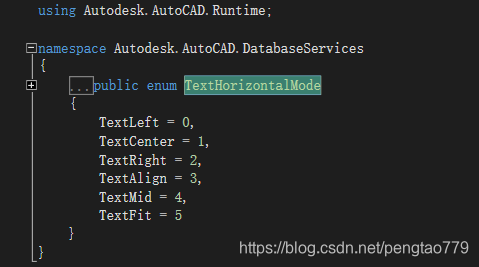

2、对应的在C#程序中，72对应 HorizontalMode

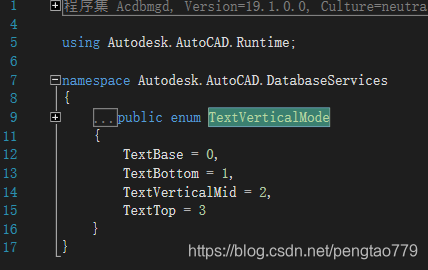

                     73对应  VerticalMode

3、/对齐点一定要设置，建议设置和插入点一样，否则对起点自动到坐标 0 0 0  文字跑0 0 0   一定要放到设置对齐方式后
