ChirpStack+NodeRed+Thingsboard+树莓派实现LoraWAN节点MQTT上下行数据通信，手把手呈现整个过程（一）

已于 2023-12-02 12:41:52 修改
阅读量1.2k 收藏 12
点赞数 10
CC 4.0 BY-SA版权
分类专栏： ChirpStack+NodeRed+Thingsboard 文章标签： 物联网 mcu
于 2023-11-28 16:12:46 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/pengjun333/article/details/134660615
本文详细介绍了如何使用ChirpStack、NodeRed和Thingsboard在树莓派上实现LoRaWAN节点的MQTT上下行数据通信。通过NodeRed作为数据中转，克服了ChirpStack与ThingsBoard平台直接通信的局限，实现了完整的数据通信框架。文章涵盖了总体架构、硬件环境准备、各个步骤的配置，包括ChirpStack网关配置、ThingsBoard平台创建产品、NodeRed工程配置等。

一、总体架构实现及硬件环境准备

二、ChirpStack网关配置：

ChirpStack+NodeRed+Thingsboard+树莓派实现LoraWAN节点MQTT上下行数据通信，手把手呈现整个过程（二）-优快云博客

三、ThingsBoard平台创建产品：
ChirpStack+NodeRed+Thingsboard+树莓派实现LoraWAN节点MQTT上下行数据通信，手把手呈现整个过程（三）-优快云博客

四、 NodeRed工程LoRa节点配置

ChirpStack+NodeRed+Thingsboard+树莓派实现LoraWAN节点MQTT上下行数据通信，手把手呈现整个过程（四）-优快云博客

五、 NodeRed工程ThingsBoard节点配置

ChirpStack+NodeRed+Thingsboard+树莓派实现LoraWAN节点MQTT上下行数据通信，手把手呈现整个过程（五）-优快云博客

六、NodeRed工程数据处理

​ChirpStack+NodeRed+Thingsboard+树莓派实现LoraWAN节点MQTT上下行数据通信，手把手呈现整个过程（六）-优快云博客

一、总体架构实现及硬件环境准备

1、总体架构实现

ChirpStack能够安装在树莓派中，结合LoRaWAN模块当作LoRa网关用。ChirpStack也能够兼容ThingsBoard平台，但只能直接上行数据给ThingsBoard，ThingsBoard无法直接下行发数据给ChirpStack，这与阿里云、OneNET等平台基本的数据上下行功能差异太大，ChirpStack结合树莓派安装的MQTT服务，ChirpStack能够实现与其它MQTT服务端进行通信，则我们需要NodeRed的MQTT进行中转ChirpStack的数据，在NodeRed中有MQTT组件能够实现与ThingsBoard平台通信。这样，通过NodeRed的数据中转，就能够实现ChirpStack与ThingsBoard平台的数据上下行，也就实现了LoRaWAN节点与云平台数据上下行通信，方便多Lora节点采集传感器数据及控制设备。

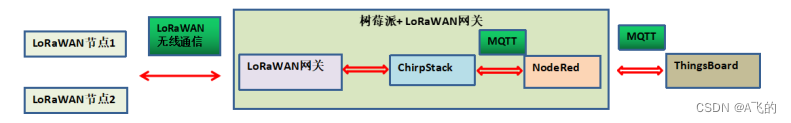

下面是整体数据通信的框架图：

 ​

下面是NodeRed工程总体编码图：

 ​2、硬件环境准备

硬件：树莓派4B、LoRaWAN网关RAK2287模块、手机

第1步：手机创建热点AIOT15，密码：12345678；树莓派会自动连接上热点。请确保手机热点能够连接外网。

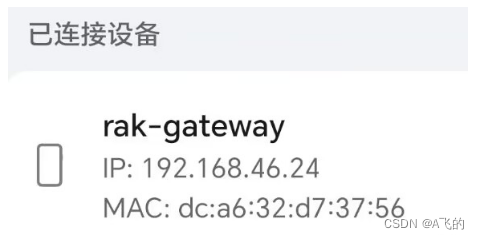

第2步: 在手机热点里面查看树莓派的IP地址，树莓派连接热点每次IP一般是不一样的。电脑也连接手机热点。

​
