ADC可不是射手，他是模拟量转换为数字量的通道。 ADC（analog to digital converter）即模数转换器，它可以将模拟信号转换为数字信号。按照其转换原理主要分为逐次逼近型、双积分型、电压频率转换型三种。STM32L071KBU3属于逐次逼近型。细细研究下来，这一部分也有很多让人眼前一亮的知识，而在这，我就只总结下adc的简单配置及取值显示出来。

配置

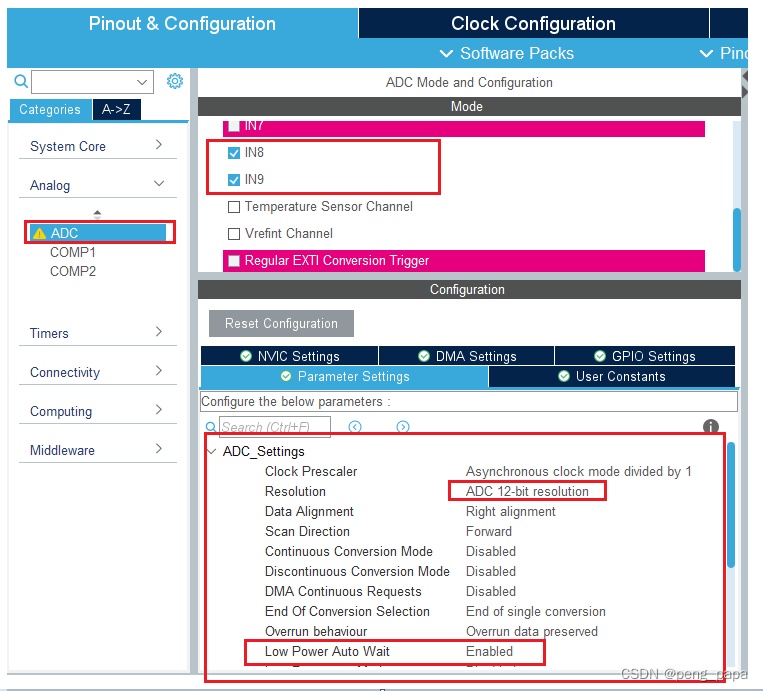

配置说明

1.选择IN8,IN9两个adc通道，这两个通道对应的引脚是PB0,PB1；
2.配置ADC的数据分辨率为12 bit（可配置 12 位、10 位、8 位或 6 位分辨率）；
3.使能Low Power Auto Wait 低功耗自动等待

这样ADC在cube中就配置好了

代码应用

初始化

1.初始化代码中打开adc自动校准

	HAL_ADCEx_Calibration_Start(&hadc,ADC_SINGLE_ENDED);

2.增加底层转换函数

void ADC_Read(uint16_t *ADC_Data)
{
	HAL_ADC_Start(&hadc);
	if(HAL_ADC_PollForConversion(&hadc,10) == HAL_OK)
		ADC_Data[0] = HAL_ADC_GetValue(&hadc);
    if(HAL_ADC_PollForConversion(&hadc,10) == HAL_OK)
		ADC_Data[1] = HAL_ADC_GetValue(&hadc);
}

3.在主函数中调用显示

int main(void)
{
  HAL_Init();

  SystemClock_Config();

  MX_GPIO_Init();
  MX_ADC_Init();
  MX_I2C3_Init();

  OLED_Init();

  while (1)
  {
    HAL_Delay(100);
	ADC_Read(usAdc);
	sprintf((char *)ucBuf,"%04u %4.2fV %02u",usAdc[1],usAdc[1]*3.3/4095,COUNT);
	OLED_ShowString(0,0,ucBuf,16);
	sprintf((char *)ucBuf,"%04u %4.2fV",usAdc[0],usAdc[0]*3.3/4095);
	OLED_ShowString(0,2,ucBuf,16);
  }
}
