连载系列终章

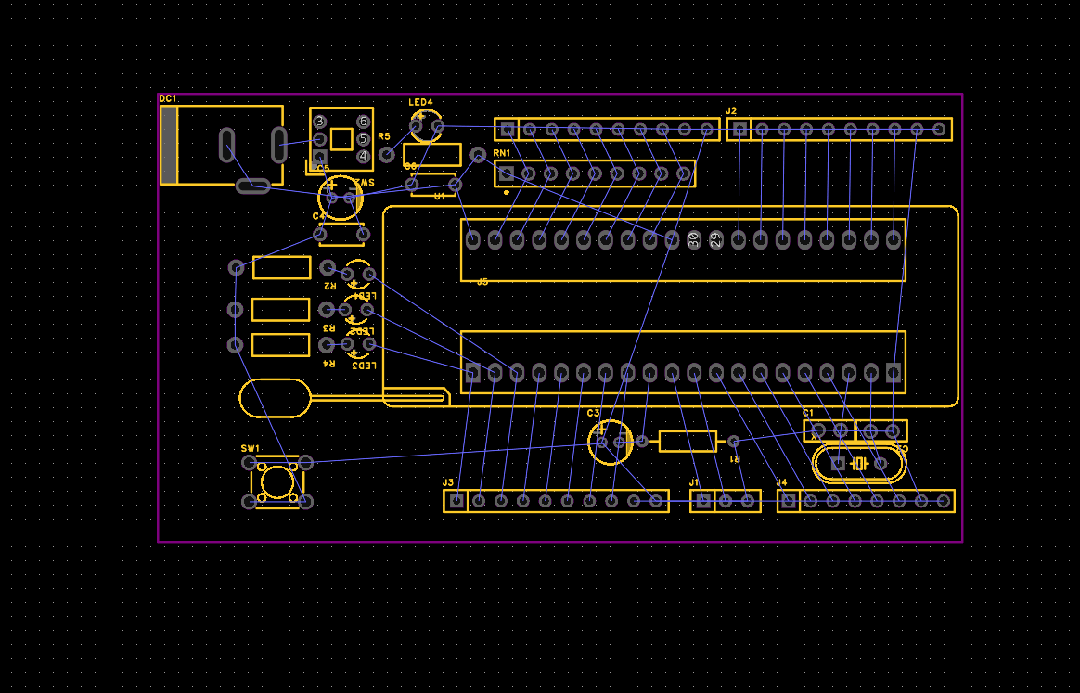

上一篇，我们已经完成了预布局，PCB布局不是一次性就能定性的，都是在走线时进行微调的。

我们对上一篇的布局进行优化如下：

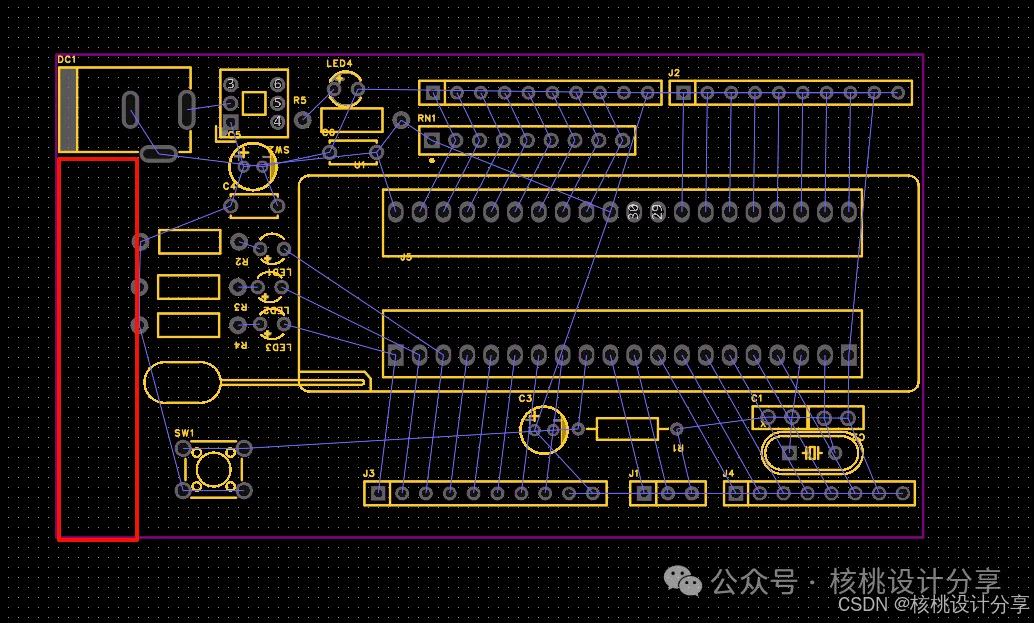

（1）红色框起来区域是空白的，看起来整个板子会显得不协调，我们看一下怎么进行优化。

我们尝试把电源指示灯移到左下角的空白处，再把DC接口往右边移动，这样板子就可以进一步缩小了，如下图：

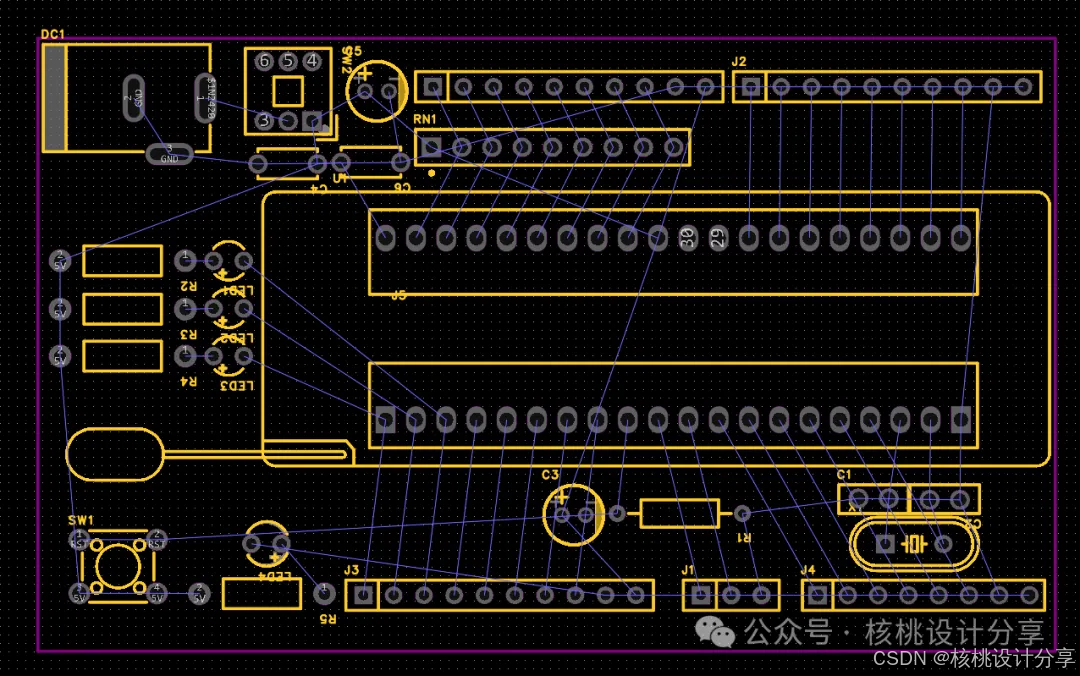

预布局最终效果图

走线前，先来解决一下大多数初学者困惑的点：

（1）走线要走多宽，为什么有些地方可以细，为什么有些地方就需要加粗？

走线应该走多宽，最重要的考量就是考虑到这根线能过多大的电流。

也就是线的截面积大小，而线的截面积大小又和线的宽度和厚度有关

就类似于公路一样，修的路宽了，能过的车就越多，电子学中的电子也是一样的道理，走线宽度大，那通过的电子也就能越多，电流也就能越大。

PCB上的走线是厂家通过一整块铜箔加工而成，所以一般走线的厚度就是铜箔的厚度，用OZ来表示，而1OZ=0.035mm

则可得：1OZ=35um，1.5OZ=50um，2OZ
