16.系统可靠性分析与设计

可靠性相关基本概念

可靠性和可用性的区分

可靠性是软件系统在应用或系统错误面前，在意外或错误使用的情况下维持软件系统的功能特性的基本能力。

可用性是系统能够正常运行的时间比例。

软件和硬件可靠性的区分

软件可靠性不等于硬件可靠性

• 复杂性：软件复杂性比硬件高，大部分失效来自于软件失效。

• 物理退化：硬件失效主要是物理退化所致，软件不存在物理退化。

• 唯一性：软件是唯一的，每个COPY版本都一样，而两个硬件不可能完全一样。

• 版本更新周期：硬件较慢，软件较快。

系统可靠性分析

可靠性指标

平均无故障时间MTTF = 无故障时间时间 / 故障数
如上图系统运行图，求平均无故障时间。（1000+800+600）/ 3 = 800h
平均故障修复时间MTTR = 故障修复时间 / 故障数
如上图系统运行图，求平均故障修复时间。（3+1+2）/ 3 = 2h
平均故障间隔时间MTBF = 平均无故障时间MTTF + 平均故障修复时间MTTR
如上图系统运行图，求平均故障间隔时间。800h + 2h = 802h
系统可用性 = 平均无故障时间MTTF / (平均故障修复时间MTTR + 平均故障间隔时间MTBF) * 100%
如上图系统运行图，求系统可用性。800 / (2+802) * 100% ≈ 99.5%

在实际应用中，一般MTTR很小，所以通常认为MTBF ≈ MTTF。

可靠性分析

以下公式使用R代表可靠度

系统整体可靠度计算公式：

系统整体可靠度计算公式：

系统整体可靠度计算公式：

软件可靠性设计

影响软件可靠性的主要因素

1. 外部环境因素

• 软件的开发方法和开发环境

• 软件运行环境

2. 软件内部因素

• 软件规模

• 软件内部结构

• 软件的可靠性投入

可靠性设计

避错技术

在软件开发前，加强对软件架构的选择、管理和使用，采用高可靠的软件架构；在软件交付前，对软件进行质量测试，尽量避免错误的发生。避错技术有相当的局限性，因为软件故障概率的减少是有一定限度的，一个软件不发生任何故障是不可能的。

降低复杂度设计

软件设计的最大目标，就是降低复杂性（complexity）。越复杂的软件出错的概率也将越大，降低复杂度可以使得软件易于理解和修改，同时能够降低软件出错的概率。

检错技术

软件出错后自动报警，提示人工介入处理，成本较低。软件通常使用短信、邮件等进行通知。机房通常使用亮灯、鸣笛警报等进行通知。

容错技术

• 结构冗余（硬件冗余、软件冗余）

• 信息冗余（校验码）

• 时间冗余（重复多次进行相同的计算）

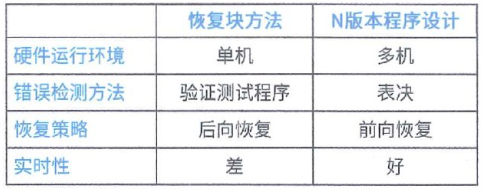

容错技术

N版本程序设计

多个功能相同、设计存在差异的程序段同时在容错机中运行，按照一定的决策原则(如表 决机制，门限的限制等)将正确的结果输出。N版本程序设计是一种静态冗余技术。

恢复块方法

• 设计时应保证实现主块和后备块之间的独立性，避免相关错误的产生，使主块和备份块之间的共性错误降到最低程度。

• 必须保证验证测试程序的正确性。

• 向前恢复：使当前的计算继续下去，把系统恢复成连贯的正确状态，弥补当前状态的不连贯情况。

• 向后恢复：系统恢复到前一个正确状态，继续执行。

防卫式程序设计

对于程序中存在的错误和不一致性，通过在程序中包含错误检测代码和错误恢复代码，使得一旦错误发生，程序能够撤销错误状态，恢复到一个已知的正确状态中去。

实施策略：错误检测、破坏估计、错误恢复。

典型的防卫式程序设计：代码 try {} catch {} 代码块

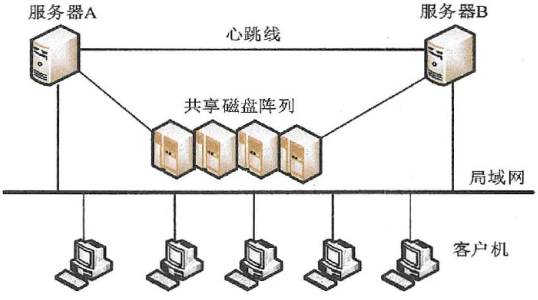

双机容错

• 双机热备模式（主系统、备用系统）

• 双机互备模式（同时提供不同的服务，心不跳则接管）

• 双机双工模式（同时提供相同的服务，集群的一种）

双机模式式是集群的前身。
