rocketmq注册、发送、存储、消费流程

1.路由中心NameServer

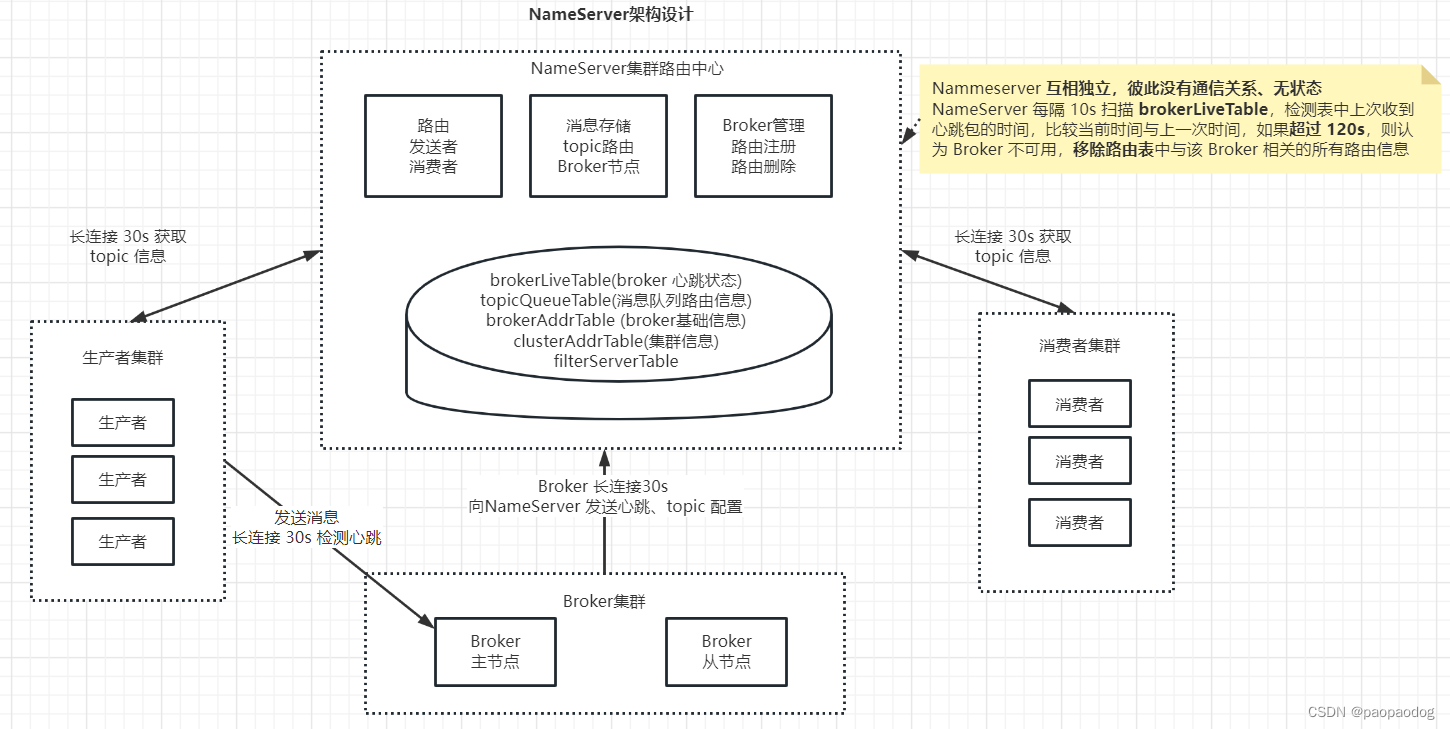

1.1 NameServer架构设计

1）Broker每隔30s向NameServer集群的每一台机器发送心跳包，包含自身创建的topic路由等信息。
2）消息客户端每隔30s向NameServer更新对应topic的路由信息。
3）NameServer收到Broker发送的心跳包时会记录时间戳。
4）NameServer每隔10s会扫描一次brokerLiveTable（存放心跳包的时间戳信息），如果在120s内没有收到心跳包，则认为Broker失效，更新topic的路由信息，将失效的Broker信息移除。

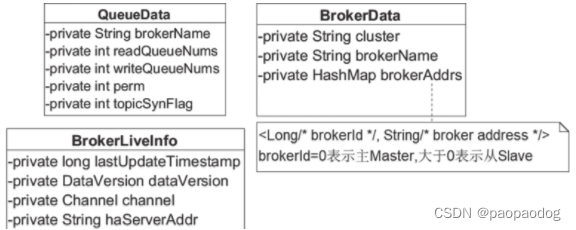

1.2 路由核心元数据

保存在RouteInfoManager中
1）topicQueueTable：topic消息队列的路由信息，消息发送时根据路由表进行负载均衡。
2）brokerAddrTable：Broker基础信息，包含brokerName、所属集群名称、主备Broker地址。
3）clusterAddrTable：Broker集群信息，存储集群中所有Broker的名称。
4）brokerLiveTable：Broker状态信息，NameServer每次收到心跳包时会替换该信息。
5）filterServerTable：Broker上的FilterServer列表，用于类模式消息过滤。类模式过滤机制在4.4及以后版本被废弃。
