使用Microsoft Office Visio 2007 绘图

使用Microsoft Office Visio 2007 绘图

一、网上书店系统的绘制

网上书店图书系统图形如下：

步骤一、打开Microsoft Office Visio 2007，点击选择“软件和数据库”→“数据流模型图”，如下图所示：

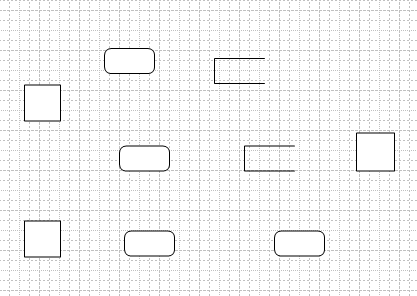

步骤二、绘制图元。从左边的图形栏中选择需要的图形，点击它拖曳到绘图窗口上，就在绘图窗口得到了所需要的图形，如下图所示：

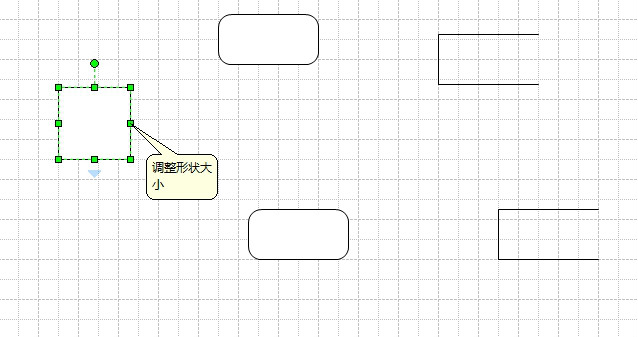

可调整图元的大小。选中图元，把鼠标放置图元边框，当鼠标变成双箭头形状，按住拖曳即可，具体如下：

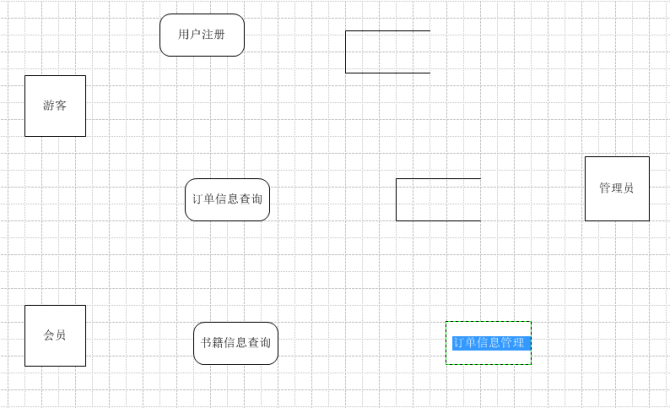

步骤三、编辑图元。双击每个图元，即可进入文本编辑状态，输入相应的文字信息。如下所示：

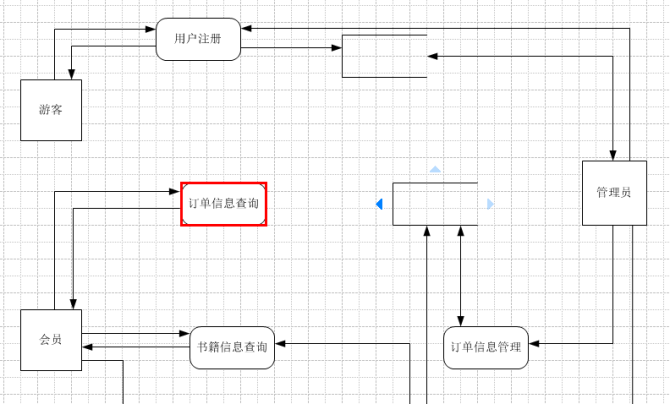

步骤四、连接图元。依据数据在各图元之间的流动关系，将相关图元用数据流连线连接起来。在连接图元时，可以用Visio 2007的自动连线功能，也可以将“数据流”连线拖曳到待连线的图元之间，调整即可。如下所示，点击图中的绿色箭头，将会自动连接到相邻的红色图元上。

使用数据流时连线时，通过工具栏最右边的线条箭头设置功能可设置箭头的指向，如下：

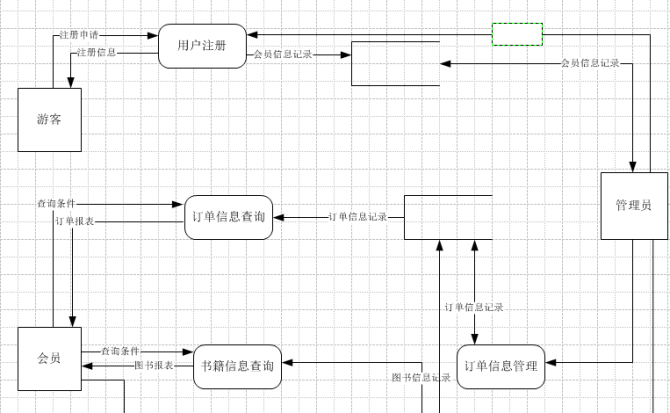

双击“数据流”图元，可以输入数据流所表示的详细信息。如下图：

网上书店图书系统图就完成了，若要使图形更美观，可对图元和数据流稍作调整。

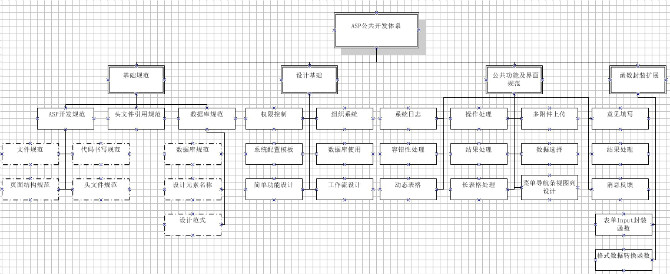

二、第二个要绘制的图形如下：

步骤一、同样打开Microsoft Visio 2007,注意：这里选择“商务”->“组织结构图向导”，进入绘图界面。

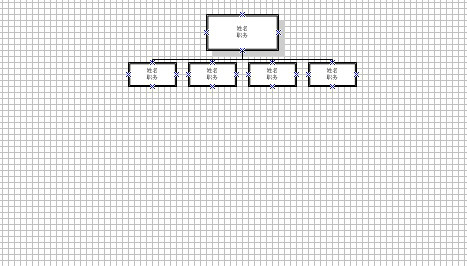

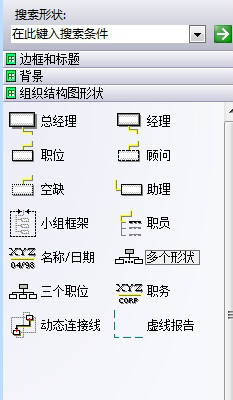

步骤二、拖曳“总经理”到图形中，然后拖入四个“经理”到“总经理”图元上，即得到下面图形：

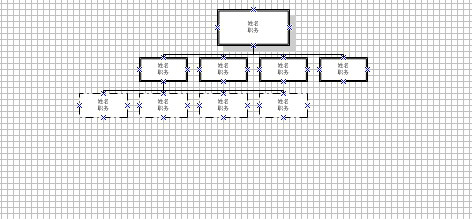

拖曳四个“顾问”至左边第一个“经理”位置上，即可得到下面图形：

也可通过选择多个形状，拖曳到“经理”位置上，在弹出的对话框中选择“顾问”，数量设为“4”，同样得到以上结果。

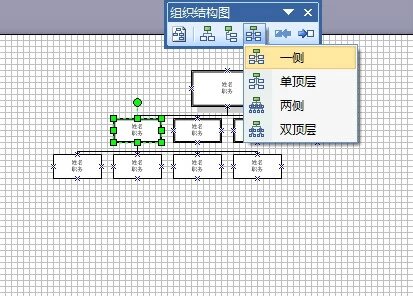

“组织结构图”用来调整图元的分布。点击第二排第一个“经理”选择组织结构图中的“一侧”，可对刚刚加入的四个的图元进行重新排列，如下所示：

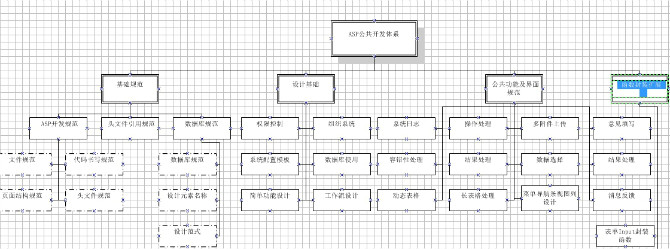

同理，对其它图元的操作也可同上,得到一个模型后，即可双击图元进入编辑状态,如下：

编辑完后就完成了。
