用宏实现复杂流程图发光效果——强调流程路径，提升可读性

版权声明：本文为博主原创文章，转载请在显著位置标明本文出处以及作者网名，未经作者允许不得用于商业目的。

最近画了个节点超过100的流程图，节点关系超过10个的情况非常多，许多连接符在路径、线型和颜色方面多次重合和重复。包括作者在内，基本上不愿意分辨清楚流程节点之间的细节关联，杜绝了追溯和梳理全局流程关系的可能。
所以，为了方便自己，也同时方便他人，有必要做一个可以凸显流程路径的自定义功能来强调关系，增强用户阅读体验。在测试了多种Excel图形默认显示效果之后，最终确定基于“发光”特效的宏最符合需求。具体步骤如下：

1. 绘制复杂流程图。

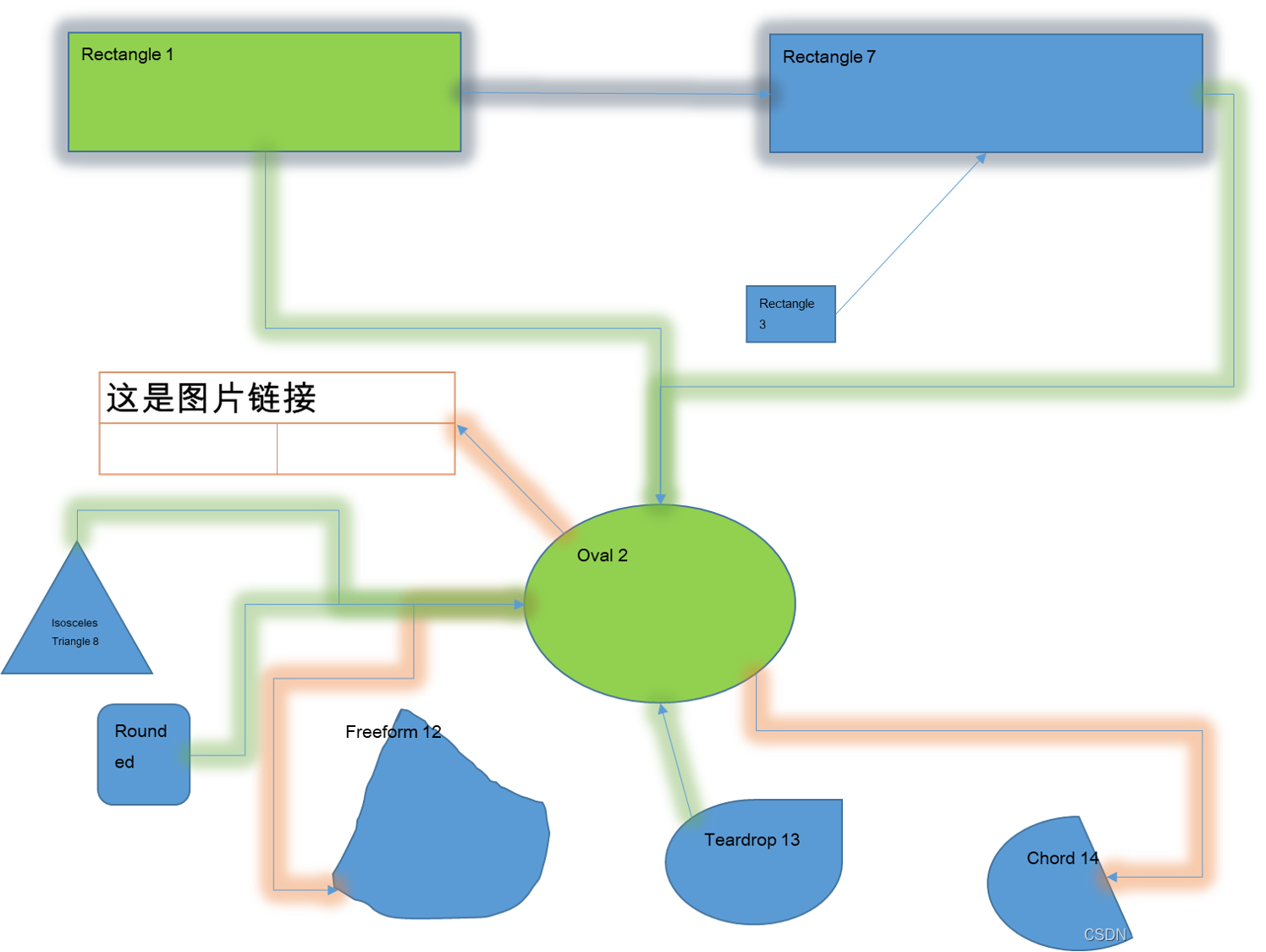

   简单的流程图就没必要专门搞特效，当然如果有博取关注的需求就另当别论了。以下流程图是用于教程示例，所以不太复杂：


2. 梳理功能需求。
   ①对于连接符，需要强调起点图形、终点图形以及连接符本身，从而标记完整关系（如图形1与7）；
   ②对于图形元素，需要强调始于和终于图形本身的所有连接符，从而追溯全局关系（如图形Oval 2）；
   ③触发方式为选择图形后使用快捷键触发（原本打算用开关按钮启动宏，但是按钮与连接符的AutoShapeType值相同，会导致属性读取bug ）。

3. 测试VBA语句。
   A 录制宏中发光特效语句是Selection.ShapeRange.Glow，与预设的宏触发方式冲突。所以参考sevenstar在帖子闪烁效果求助的回复，使用避免选中的语句Sheet1.Shapes.Range(Array(“Flowchart: Alternate Process 1”)).Glow
   B 连接符的属性AutoShapeType为-2，与其他图形不同，可用做判断条件分别实现功能①和②。另外，连接符的.ConnectorFormat.EndConnectedShape.ZOrderPosition属性可用于获取终点图形的索引号，改为BeginConnectedShape即可取得起点图形索引号。
   C 多重选定的图形是
