一、LVS+keepalived 高可用群集
1、LVS
LVS: Linux虚拟服务器(Linux Virtual Server)
LVS 实际上相当于基于IP地址的虚拟化应用， 为基于IP地址和内容请求分发的负载均衡提出了一种高效的解决方法
2、Keepalived案例分析
1、在企业中，单台服务器承担应用存在单点故障的危险
2、单点故障一旦发生，企业服务将发生中断，造成极大的危险
3、Keepalived工具介绍
专为LVS和HA设计的一款健康检查工具
HA：高可用
- 支持故障自动切换（Failover）
- 支持节点健康状态检查（Health Checking）
判断LVS负载调度器、节点服务器的可用性，当master主机出现故障及时切换到backup节点保证业务正常，当 master 故障主机恢复后将其重新加入群集并且业务重新切换回 master 节点。

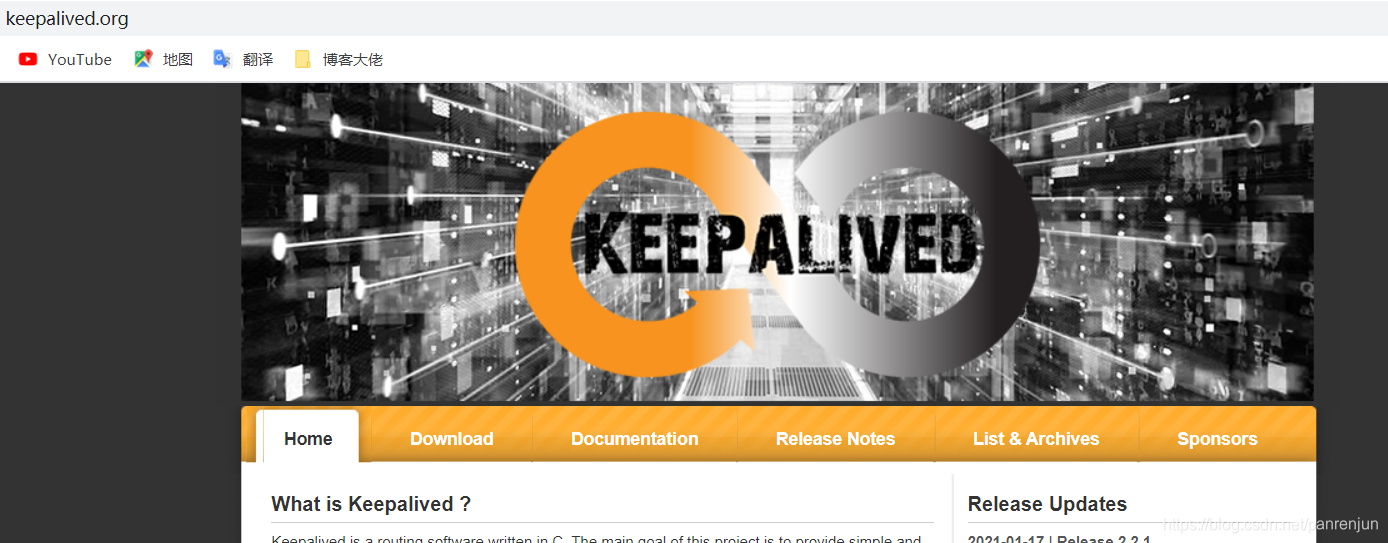

- 官方网站：http://www.keepalived.org/
4、Keepalived实现原理剖析
■VRRP (虚拟路由冗余协议)是针
对路由器的一-种备份解决方案
●由多台路由器组成- -个热备组，通过共用的
虚拟IP地址对外提供服务
●每个热备组内同时只有- -台主路由器提供服
务，其他路由器处于冗余状态
●若当前在线的路由器失效，则其他路由器会
根据设置的优先级自动接替虚拟IP地址，继续提供服务
二、Keepalived 高可用群集部署
■ 双击热备的故障切换是由虚拟IP地址的漂移来实现的，适用于各种应用服务器
■ 实现基于Web服务的双机热备
搭建环境：
主DR 服务器（负载调度器）（centos7-1）：192.168.182.11
备DR 服务器（负载调度器）（centos7-2）：192.168.182.22
Web 节点服务器1（centos7-3）：192.168.182.33
Web 节点服务器2（centos7-4）：192.168.182.44
NFS服务器（centos7-5）：192.168.182.55
VIP：192.168.182.188
Windows10客户端：192.168.182.200
-----------------------LVS部署------------------------------
1、配置负载调度器（主、备相同）
systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
yum install -y ipvsadm
modprobe ip_vs #加载ip_vs模块
cat /proc/net/ip_vs #查看ip_vs版本信息
vim /etc/sysctl.conf
net.ipv4.ip_forward = 0 ##这四条关闭重定向功能
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
sysctl -p ## 加载/etc/sysctl.conf配置参数
cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens33:0
vim ifcfg-ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.200.188
NETMASK=255.255.255.255
systemctl restart network
ifup ens33:0
ifconfig ens33:0
ipvsadm-save > /etc/sysconfig/ipvsadm ## 保存负载分配策略
或者
ipvsadm --save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm.service ## 开启服务，开启前需要保存
ipvsadm -C #清除原有策略
ipvsadm -A -t 192.168.200.188:80 -s rr
ipvsadm -a -t 192.168.200.188:80 -r 192.168.200.60:80 -g #若为隧道模式，-g替换为-i
ipvsadm -a -t 192.168.200.188:80 -r 192.168.200.70:80 -g
ipvsadm -ln #查看节点状态，Route代表 DR模式
2、部署共享存储
systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
yum install -y nfs-utils rpcbind
systemctl start nfs.service
systemctl start rpcbind.service
systemctl enable nfs.service
systemctl enable rpcbind.service
mkdir /opt/gcc /opt/benet
chmod 777 /opt/gcc/ /opt/benet/
vim /etc/exports
/usr/share *(ro,sync)
/opt/gcc 192.168.200.0/24(rw,sync) #/24与()之间不能有空格
/opt/benet 192.168.200.0/24(rw,sync)
exportfs -rv ## 发布共享
showmount -e
3、配置节点服务器
systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
#将两个节点服务器的网关和DNS注释掉后重启网卡，如果有网关服务器则指向网关服务器
（1）、配置虚拟 IP 地址（VIP：192.168.200.188）
#此地址仅用做发送 Web 响应数据包的源地址，并不需要监听客户机的访问请求（改由调度器监听并分发）。
因此使用虚接口 lo:0 来承载 VIP 地址，并为本机添加一条路有记录，将访问 VIP 的数据限制在本地，以避免通信紊乱。
cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.200.188
NETMASK=255.255.255.255 #注意子网掩码必须全为1
#NETWORK=127.0.0.0
# If you're having problems with gated making 127.0.0.0/8 a martian,
# you can change this to something else (255.255.255.255, for example)
#BROADCAST=127.255.255.255
ONBOOT=yes
#NAME=loopback
ifup lo:0
ifconfig lo:0
route add -host 192.168.200.188 dev lo:0 #禁锢路由
route -n #查看路由
vim /etc/rc.local
/sbin/route add -host 192.168.200.188 dev lo:0
chmod +x /etc/rc.d/rc.local
（2）、调整内核的ARP 响应参数以阻止更新 VIP 的MAC 地址，避免发生冲突
vim /etc/sysctl.conf
......
net.ipv4.conf.lo.arp_ignore = 1 #系统只响应目的IP为本地IP的ARP请求
net.ipv4.conf.lo.arp_announce = 2 #系统不使用IP包的源地址来设置ARP请求的源地址，而选择发送接口的IP地址
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
sysctl -p
或者
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
yum install -y nfs-utils rpcbind httpd
systemctl start rpcbind
systemctl start httpd
----------192.168.200.60-----------------
mount.nfs 192.168.200.80:/opt/gcc /var/www/html/
echo 'this is gcc web!' > /var/www/html/index.html
#设为自动挂载
vim /etc/fstab
192.168.200.80:/opt/gcc /var/www/html nfs defaults,_netdev 0 0
mount -a
----------192.168.200.70-----------------
mount.nfs 192.168.200.80:/opt/benet /var/www/html/
echo 'this is benet web!' > /var/www/html/index.html
#设为自动挂载
vim /etc/fstab
192.168.200.80:/opt/benet /var/www/html nfs defaults,_netdev 0 0
mount -a
4、配置keepalived
主、备DR服务器上都要设置
yum install -y keepalived
cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak
vim keepalived.conf
global_defs { #定义全局参数
----10行，修改邮件服务指向本地-----
smtp_server 127.0.0.1
----12行，修改，指定服务器（路由器）的名称，主备服务器名称须不同，主为LVS_01,备为LVS_02
router_id LVS_01
}
vrrp_instance VI_1 { #定义VRRP热备实例参数
----20行，修改，指定热备状态，主为MASTER，备为BACKUP----
state MASTER
----21行，修改，指定承载vip地址的物理接口----
interface ens33
----22行，修改，指定虚拟路由器的ID号，每个热备组保持一致----
virtual_router_id 10
----23行，修改，指定优先级，数值越大优先级越高，这里设置主为100，备为99
priority 100
advert_int 1 #通告间隔秒数（心跳频率）
authentication { #定义认证信息，每个热备组保持一致
auth_type PASS #认证类型
----27行，修改，指定验证密码，主备服务器保持一致----
auth_pass abc123
}
virtual_ipaddress { #指定集群vip地址
192.168.200.188
# 192.168.200.17
# 192.168.200.18
}
}
----36行，修改，指定虚拟服务器地址（VIP），端口，定义虚拟服务器和Web 服务器池参数
virtual_server 192.168.200.188 80 {
delay_loop 6 #健康检查的间隔时间（秒）
lb_algo rr #指定调度算法，轮询（rr）
----39行，修改，指定集群工作模式，直接路由（DR）
lb_kind DR
persistence_timeout 50 #连接保持时间（秒）
protocol TCP #应用服务采用的是TCP协议
----43行，修改，指定第一个Web节点的地址、端口----
real_server 192.168.200.60 {
weight 1 #节点权重
TCP_CHECK {
connect_port 80 #添加检查的目标端口
connect_timeout 3 #添加连接超时（秒）
nb_get_retry 3 #添加重试次数
delay_before_retry 4 #添加重试间隔
}
}
----添加第二个Web节点的地址，端口
real_server 192.168.200.70 {
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 4
}
}
###删除后面多余的配置###
}
systemctl start keepalived.service
ip addr show dev ens33:0 #查看虚拟网卡vip
客户机访问
访问192.168.200.188，隔一段时间进行刷新，轮询显示
将主调度服务器keepalived服务关闭，再次验证
