FC-AE-1553协议测试验证的五大挑战

FC-AE-1553协议测试验证的挑战分析

FC-AE-1553协议作为基于光纤通道的航空电子通信标准，在现代战斗机航电系统、无人机控制系统和卫星通信等领域得到广泛应用。然而，其测试验证工作面临着以下主要挑战：

1. 协议复杂性 FC-AE-1553协议融合了光纤通道和MIL-STD-1553协议的技术特点，具有显著复杂性。该协议采用双冗余光纤通道设计，支持1Gbps和2Gbps传输速率，其帧结构包含SOF、帧头、数据域和CRC校验等多个字段。测试人员需深入掌握协议的帧结构、命令格式（包括广播命令和点对点命令）以及数据传输机制（如流控制和错误检测）。例如，在测试过程中需要验证帧头中的序列号、源地址、目的地址等字段的准确性，以及CRC校验的正确性。

2. 实时性要求 航空电子系统对实时性有着严苛要求，FC-AE-1553协议需要在严格时间限制内完成数据传输。典型要求包括命令响应时间不超过100μs，数据传输延迟不超过1ms。测试过程中，准确模拟和验证系统实时性是一个重要挑战。以飞行控制系统为例，需要精确测量从指令发出到执行机构响应的时间，确保满足实时性要求。

3. 多节点通信 FC-AE-1553协议支持最多128个节点的通信，测试时需要模拟多节点交互，验证通信的可靠性和稳定性。这要求配备复杂的测试环境和专业工具。例如，在测试航电系统总线通信时，需要同时模拟飞行控制计算机、导航系统、雷达系统等多个节点的通信，验证复杂场景下的数据传输正确性和时序准确性。

4. 故障注入与容错性测试 航空电子系统需要在各种故障情况下保持稳定运行。测试过程中，如何有效注入故障并验证系统容错性是一个技术难点。常见的故障场景包括光纤链路中断、节点失效、数据包丢失等。例如，需要模拟光纤链路中断的情况，验证系统能否自动切换到备用链路并保持通信连续性。

5. 测试工具与环境的局限性 现有测试工具和环境可能无法完全满足FC-AE-1553协议的测试需求，特别是在高带宽、低延迟、多节点通信等方面。传统测试设备可能无法支持2Gbps高速数据传输，或无法精确测量微秒级传输延迟。此外，模拟复杂航空电子系统的测试环境需要大量硬件资源和专业软件支持。

SierraNet M328协议分析仪在FC-AE-1553测试验证中的应用

SierraNet M328作为功能强大的协议分析仪，为FC-AE-1553协议的测试验证提供了完整解决方案：

1. 硬件连接

• 通过LC型光纤接口连接待测系统（DUT）的FC-AE-1553网络
• 使用高质量光纤跳线确保连接稳定性
• 双冗余网络测试时，同时连接主备两条光纤链路

1. 软件配置

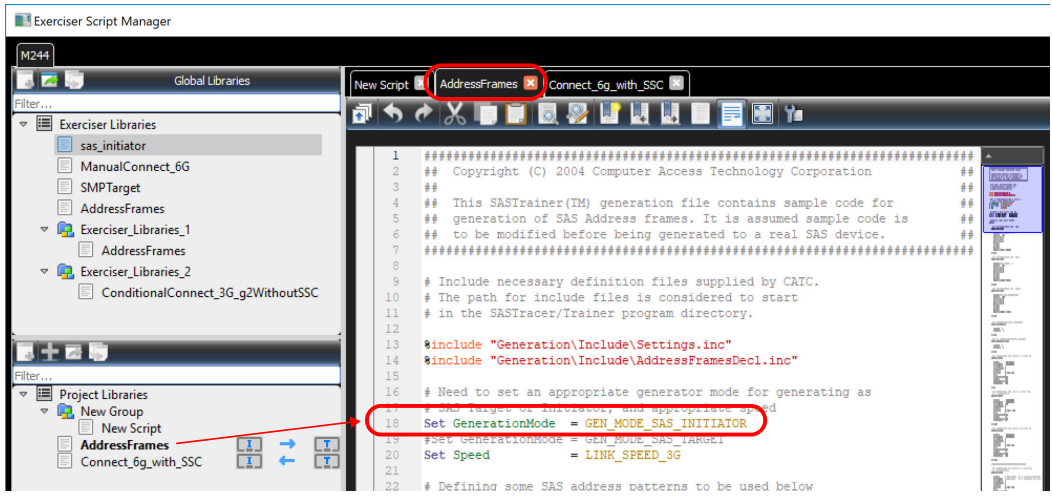

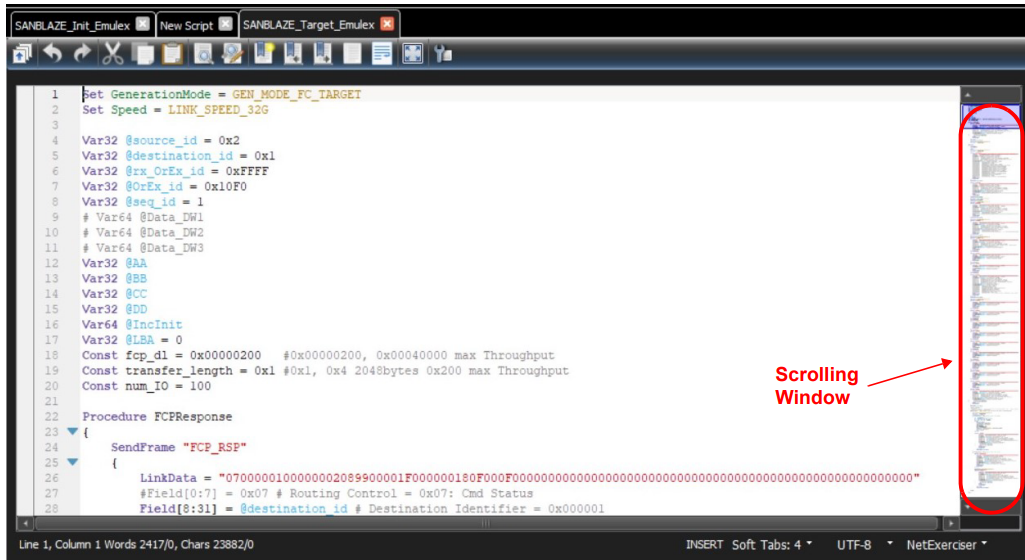

• 启动SierraView软件，选择FC-AE-1553协议
• 配置测试参数（波特率、帧格式、节点地址等）与待测系统一致
• 设置触发条件（特定节点地址、命令类型或数据模式）

1. 数据捕获与分析

• 实时捕获和分析网络数据流量
• 通过过滤和搜索功能定位特定数据帧或命令
• 使用协议解码功能详细解析各字段信息

1. 性能测试

• 验证网络吞吐量和延迟性能
• 模拟多节点通信测试网络负载能力
• 使用时间戳功能精确测量传输延迟

1. 故障注入与容错性测试

• 模拟各种网络故障情况
• 观察系统在故障下的表现和恢复能力
• 记录错误类型和次数，评估系统可靠性

1. 报告生成

• 生成包含测试结果、数据分析和性能指标的详细报告
• 支持PDF、Excel等多种格式导出
• 包含关键性能指标和故障测试结果

SierraNet M328的技术优势

Teledyne LeCroy的SierraNet M328协议分析仪专为Fibre Channel网络测试设计，具有以下技术特点：

1. 全面速率支持 支持1Gbps至32Gbps的多种速率，覆盖从传统到最新的Fibre Channel网络标准。

2. 多拓扑结构兼容 支持点对点、仲裁环和交换式结构等多种网络拓扑，确保不同配置下的测试能力。

3. 深度协议分析 支持Fibre Channel协议栈各层次（FC-0至FC-4），可深入解析和捕获网络流量。

4. 高级捕获功能 提供实时捕获、条件过滤和事件触发等高级功能，确保关键网络事件的捕捉。

5. 错误检测与诊断 自动检测CRC错误、序列错误、链路故障等多种问题，提供详细错误统计和分析报告。

6. 历史数据分析 支持数据记录和回放功能，便于离线分析和故障重现。
