在STM32F103RCT6开发板上，接入ESP8266模块后出现供电不稳定，表现为电源指示灯闪烁和液晶屏背光波动。通过示波器观察到VCC5V电压被拉低，说明电源无法提供足够的电流。更换为稳压电源，发现正常工作时电流需求高达250mA，最终发现是劣质连接线导致的高阻抗，从而影响供电稳定性。
使用环境(蓝色粗体字为特别注意内容)
1、软件环境：Win7 32 bit，Keil MDK V5.15
2、硬件环境：ALIENTEK MiniSTM32开发板、STM32F103RCT6
本来系统好好的工作，但是一接上ESP8266 WiFi模块之后系统供电就变得很不稳定，其他模块的电源指示灯时不时闪烁，液晶屏背光也飘忽不定，这到底是什么原因呢？为了一探究竟，VCC5V电源用移动电源供电，同时VCC5V接上ESP8266模块，用示波器观察VCC5V的供电电压变化情况：

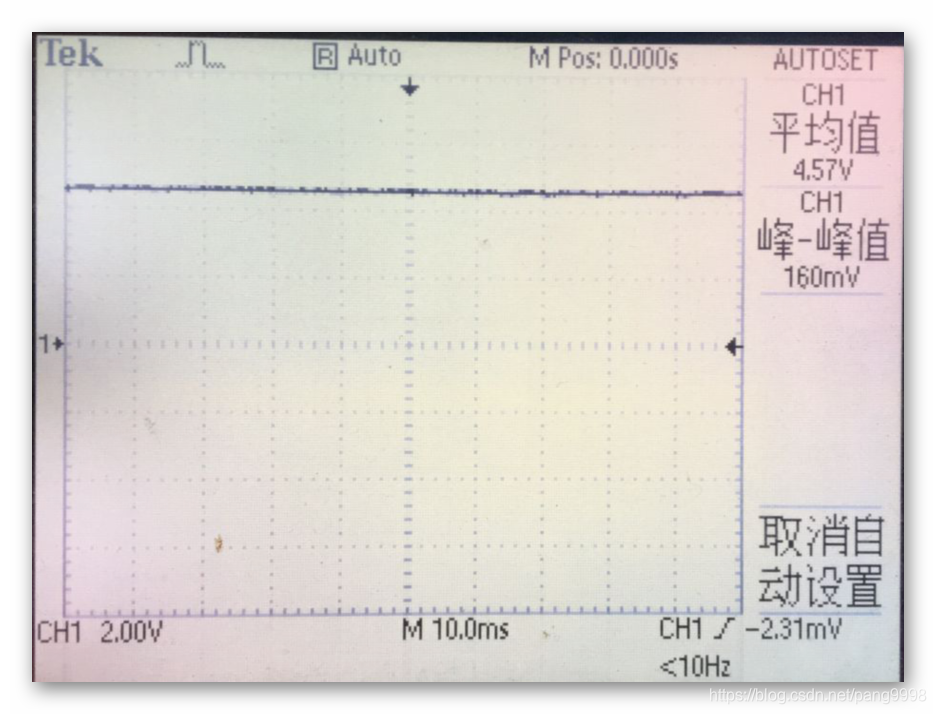

未接上ESP8266模块之前，示波器观察VCC波形如下：

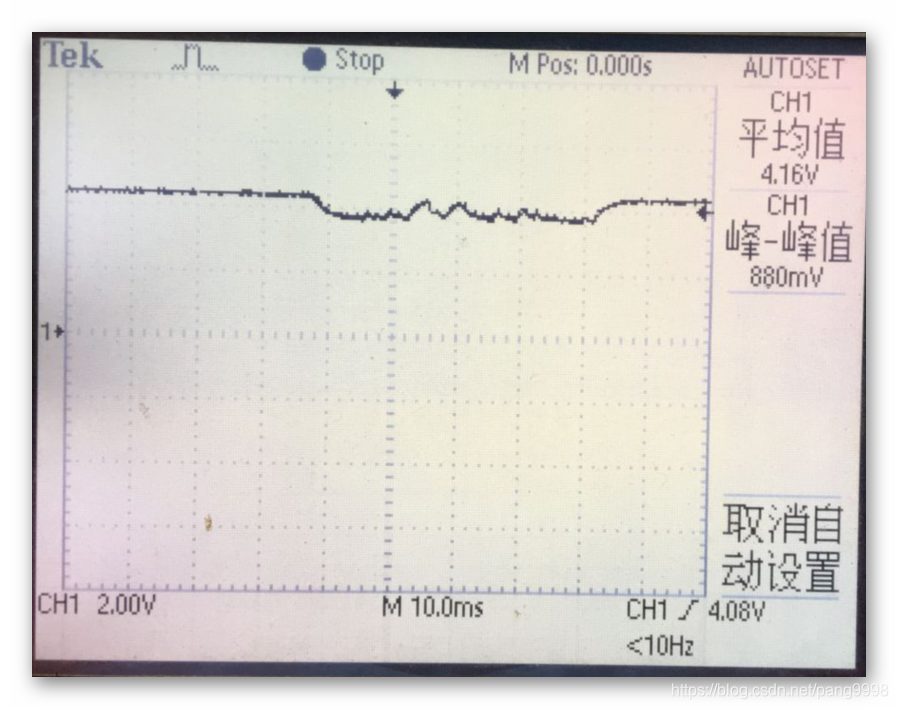

接上之后发现波形有异常，并且电压被拉低了！

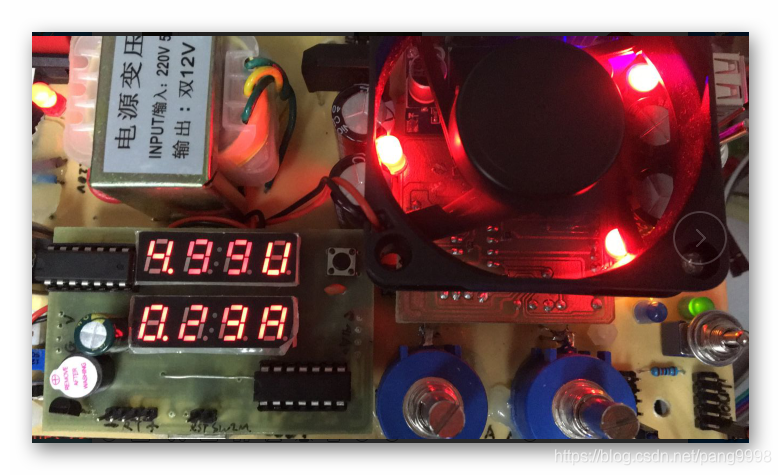

这就难怪接上模块之后供电不稳定了！这个情况说明供电带不动ESP8266模块！于是上稳压电源，观察供电电流：
VCC波形很正常：
