STM32F103C8T6驱动ov2640拍照串口传输到上位机

使用环境(蓝色粗体字为特别注意内容)
1、软件环境：Keil MDK 5.15
2、硬件环境：STM32F103C8T6最小系统，OV2640摄像头模块

最近想玩玩摄像头，于是在网上找找性价比比较高的摄像头(笔者喜欢用最廉价的东西做最牛逼的事情，给我一根足够长的杠杆，我就能撬动整个宇宙，哈哈哈~~~)，之前用过OV7670这款摄像头，不过这款摄像头对单片机要求较高，一般的单片机驱动起来非常费劲，除非ARM级别的微处理器才能够胜任。要想使用低端单片机驱动的话需要加上FIFO模块，一加上这玩意价格就翻了3倍。。。。原来20块钱的东西涨到了70+，我的天。。。。这简直就是打劫嘛，不符合中华民族勤俭节约的传统美德！于是找了大半天，终于找到OV2640这款摄像头，这摄像头是我目前遇到的性价比最高的摄像头了，竟然支持直接输出JPG格式的图片，最高支持1600*1200（200W）像素！！！价格只有带FIFO的OV7670摄像头的一半！而且STM32F103系列单片机就能够轻松驱动（前提是SRAM足够大）。

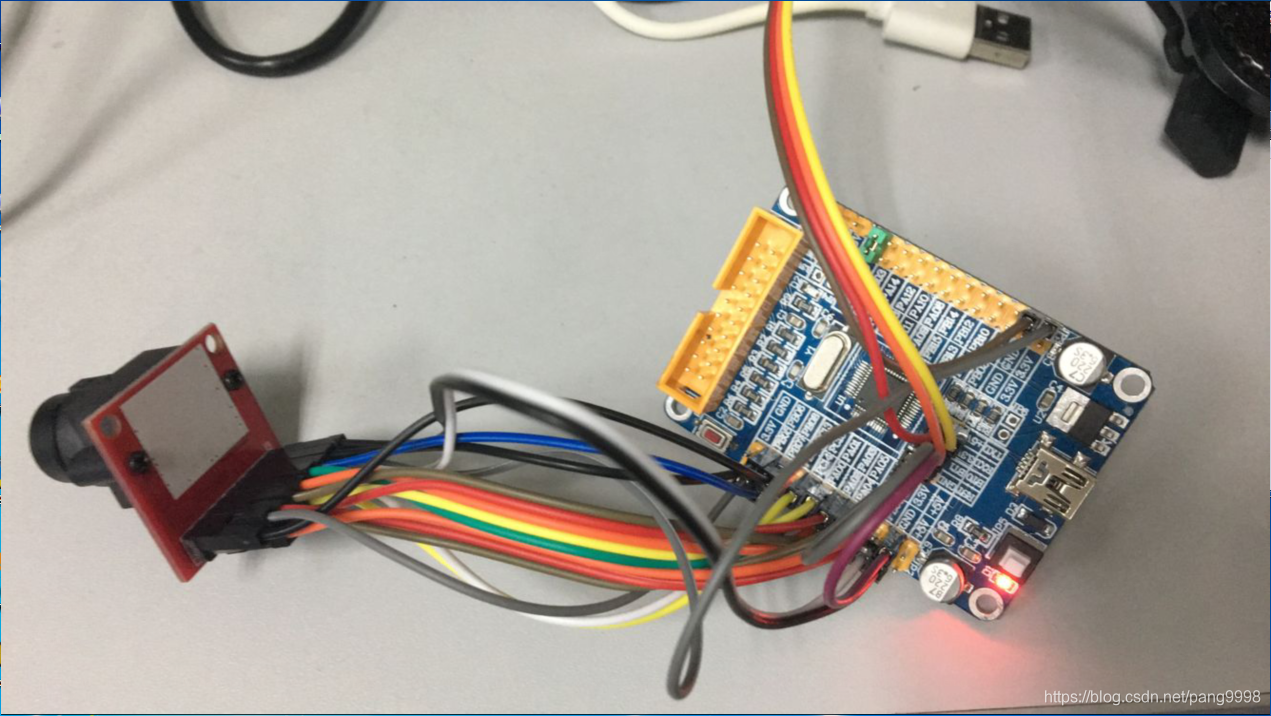

于是决定使用性价比比较高的STM32F103C8T6这款单片机来驱动，这款单片机单单芯片的话只需8元人民币，而且性能还可以，48脚，RAM20KB，FLASH64K,主频72M,算是性价比较高的了。废话少说，直接上干货，系统连接图如下所示：



摄像头采集图像之后通过串口发送到上位机，上位机软件如下：
