ShaderJoy —— 基于 SDF 实现均匀粗细的椭圆环（三种方法）【GLSL】

最新推荐文章于 2025-07-03 10:29:44 发布

ShaderJoy

最新推荐文章于 2025-07-03 10:29:44 发布

阅读量3.6k

点赞数

CC 4.0 BY-SA版权

分类专栏： ShaderJoy —— Shader 实例详解【重制版】文章标签： OpenGL

本文链接：https://blog.youkuaiyun.com/panda1234lee/article/details/52304056

ShaderJoy —— Shader 实例详解【重制版】同时被 2 个专栏收录

161 篇文章 ¥119.90 ¥299.90

订阅专栏

Shader

48 篇文章

订阅专栏

该博客介绍了如何使用GLSL在片元着色器中通过SDF（Signed Distance Field）技术，实现均匀粗细的椭圆环。文章通过效果对比和算法原理解析，展示了利用距离估计法解决像素到图形等值面距离不一致的问题，提供了ellipse1、ellipse2和ellipse4三种方法的代码示例和图形效果，强调了ellipse2和ellipse4虽非严格椭圆但层间距离接近相等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

效果对比

算法原理

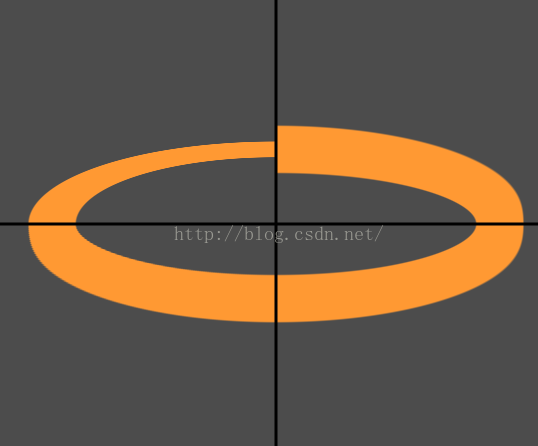

在片元着色器中渲染程序图形时常常会遇到一种特别的现象，比如从渲染一个圆变为渲染一个椭圆，像素到图形等值面的距离无法被保存，因此它的厚度不是一个常数，如下图第 2 区间所示。所以需要通过“距离估计”——通过除以它的梯度模值，来生成一个常数的厚度，如下图 1、3、4 区间所示部分所示。

了解其他信息——iq老师的理论课：Distance Estimation

GLSL代码：

// Created by inigo quilez - iq/2013
// License Creative Commons Attribution-NonCommercial-ShareAlike 3.0 Unported License.

//
