前言

一、什么是外部中断？

1.外部中断：单片机实时地处理外部事件的一种内部机制。

前言

up主的联系方式：

微信公众号：嵌入式up

大家好！大家点点关注，大家的关注才是我持续更新的动力！

一、什么是外部中断？

1.外部中断：单片机实时地处理外部事件的一种内部机制。

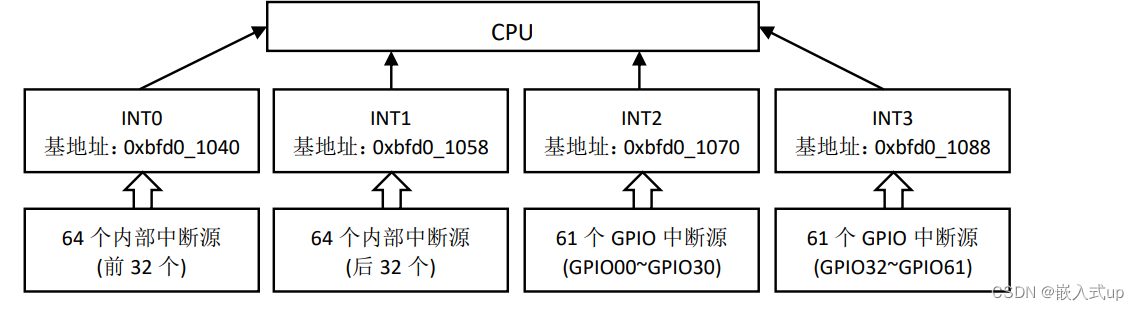

LS1B0200 处理器的中断可以分为软中断（软中断 0 和软中断 1）、外设中断（INT0，INT1， INT2 和 INT3 四个中断控制总线）、Mips 性能中断和 Mips 计数中断四类。INT0，INT1，INT2 和 INT3 四个中断控制总线连接到 CPU，其中 INT0 和 INT1 负责内部 64 个中断源，INT2 和 INT3 负责外部 61 个 GPIO 中断源。没有中断优先级，中断控制器结构如图所示。

所有中断寄存器的位域排列顺序相同，一个中断源对应其中一位，LS1B0200 处理器的中断控制器内外中断源位域排列顺序如表 5-1 所示。注意：没有 GPIO31 引脚，所以没有 GPIO31 中断源

龙芯中断控制器详细资料下载链接：

二、外部中断程序开发步骤

1.步骤

1.安装项目向导，新建项目工程

2.在建好的工程里的main.c文件中添加ls1b_gpio.h并调用gpio_enable函数初始化GPIO

3.调用ls1x_disable_gpio_interrupt()函数使能GPIO

4.调用ls1x_install_gpio_isr()函数配置中断

5.建立中断回调函数

6.调用ls1x_disable_gpio_interrupt()函数使能中断

2.函数介绍

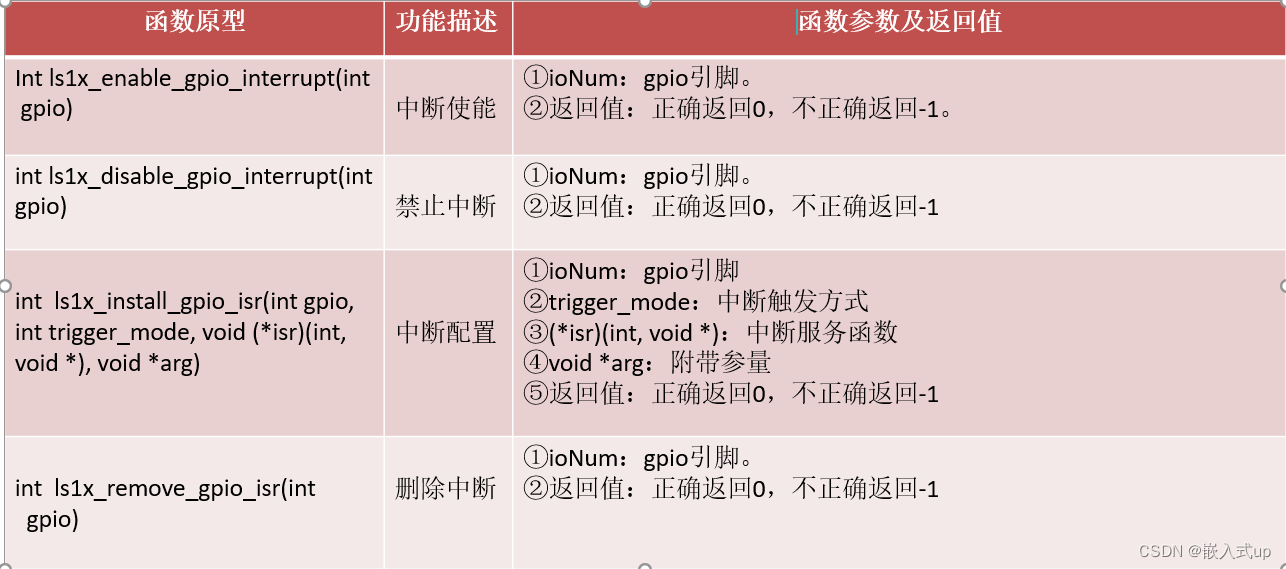

GPIO中断API函数介绍：

附按键图：

3.外部中断代码

#include <stdio.h>

#include "ls1b.h"
#include "mips.h"

//-------------------------------------------------------------------------------------------------
// BSP
//-------------------------------------------------------------------------------------------------

#include "bsp.h"
#include "ls1b_gpio.h"
#include "stdbool.h"
//-------------------------------------------------------------------------------------------------
// 主程序
//-------------------------------------------------------------------------------------------------
bool falg = false;

void gpio_interrput_isr(int vector, void *param)
{
    falg = !falg;
    if(falg) gpio_write(55, 0);
    else pio_write(55, 1);
}

int main(void)
{
    printk("\r\nmain() function.\r\n");
    gpio_enable(55,DIR_OUT);

    ls1x_disable_gpio_interrupt(0);
    ls1x_install_gpio_isr(0,INT_TRIG_EDGE_UP,gpio_interrput_isr,NULL);//上升沿触发 gpio 中断
    ls1x_enable_gpio_interrupt(0);
    /*
     * 裸机主循环
     */
    for (;;)
    {
    }

    return 0;
}

/*
 * @@ End
 */
